乘用车铝合金轮毂结构三维设计

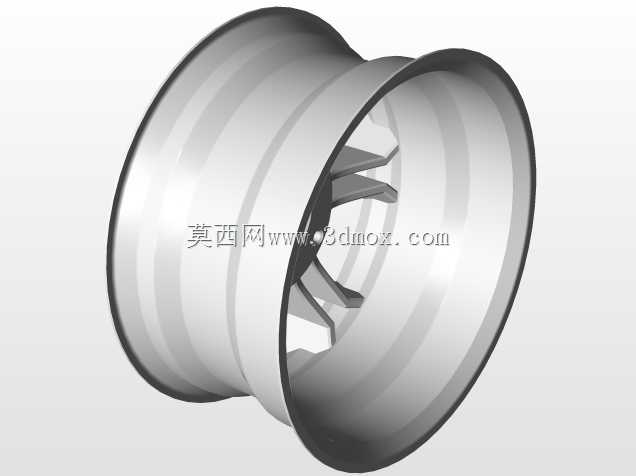

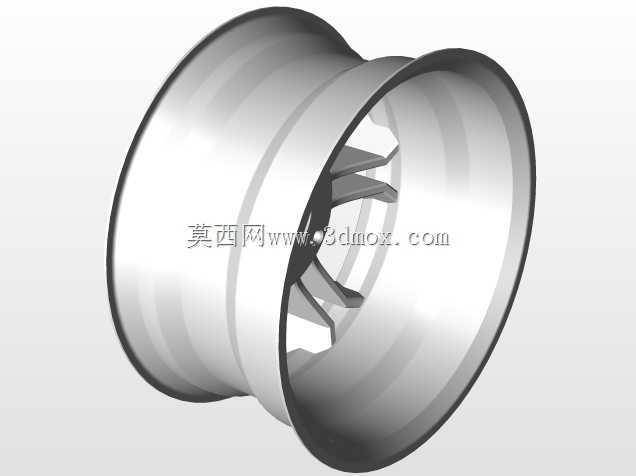

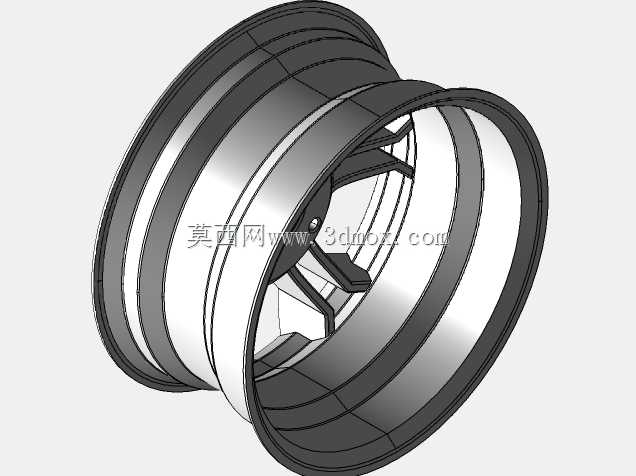

　　在乘用车底盘行走系统的设计开发流程中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接决定整车行驶的安全性、操控稳定性与NVH表现。这款铝合金轮毂的设计，首先围绕乘用车常用的17寸轮辋规格展开，轮辋部分严格匹配标准真空胎的安装轮廓，胎圈座的角度、凸缘的高度与圆角都经过反复校核，确保轮胎装配后不会在高速行驶、急转向工况下出现脱圈风险，同时轮辋的气门嘴安装位预留了标准的通孔位置，适配常规橡胶气门嘴与金属胎压监测气门嘴的安装需求，不会出现装配干涉。

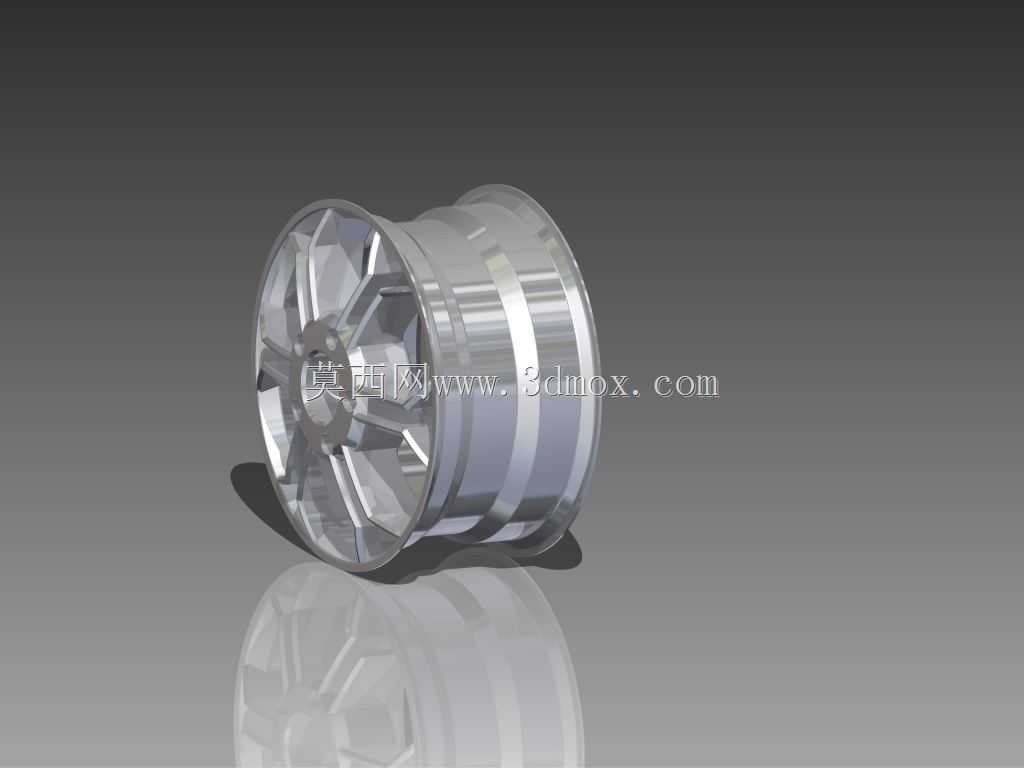

　　轮辐部分采用了五组双辐条的构型设计，这种布局并非单纯追求外观效果，而是从载荷传递路径出发优化的结果：每组辐条从中心轮毂轴承安装座向外延伸至轮辋的固定点，刚好对应车轮螺栓的分布位置，车辆的垂直载荷、转向时的横向载荷、制动时的纵向力矩都能顺着辐条的筋位均匀传递到轮辋整体，避免局部应力集中。辐条的截面采用了变厚度设计，靠近中心安装座的位置厚度更大，因为这一区域是载荷汇聚的核心区域，需要更高的抗弯截面模量来抵抗制动、加速时的力矩冲击，而靠近轮辋的位置厚度逐渐收窄，在保证结构强度的前提下尽可能削减非必要的材料重量，实现轻量化目标。

　　中心安装区域的设计充分考虑了实车装配的边界条件，中心孔的直径适配多数前驱乘用车的轴头尺寸，能够保证轮毂与轴头的同轴度，减少高速行驶时的车轮跳动；螺栓孔的分布圆直径严格对应常规乘用车的五孔轮毂规格，每个螺栓孔周围都设计了局部加厚的凸台，分散螺栓紧固时的压应力，避免长期使用后螺栓孔周边出现压溃变形。轮毂背面的制动间隙预留经过了严格的空间校核，能够容纳常规16寸刹车盘对应的单活塞浮动卡钳，不会在转向、悬架跳动过程中与制动系统、转向节部件发生运动干涉。

　　从材料选型的角度，这款轮毂采用A356铝合金作为设计基材，这类铸造铝合金具备良好的流动性与力学性能，适合采用低压铸造工艺批量生产，后续经过T6热处理后，材料的抗拉强度、屈服强度与延伸率都能满足乘用车车轮的国标强度要求，相比传统钢制轮毂，重量能够降低30%左右，有效降低簧下质量，提升悬架的响应速度，间接改善整车的操控性与燃油经济性。轮毂的表面设计预留了抛光与涂装的工艺余量，辐条的正面可以做亮面车削处理，侧面与轮辋部分可以做喷涂或粉末涂装，兼顾外观质感与耐腐蚀性能。

　　在结构验证的逻辑上，这款轮毂的三维模型在设计阶段就预留了仿真分析的几何基础，所有的过渡圆角都避免了尖锐棱角，减少应力集中系数，能够直接导入CAE软件完成径向疲劳试验、弯曲疲劳试验、13度冲击试验的仿真校核，不需要做大量的几何清理工作。轮辋的通风间隙设计也兼顾了制动散热需求，辐条之间的空隙在车轮转动时能够形成稳定的导流通道，将刹车盘工作产生的热量及时带出，避免长距离制动时刹车系统出现热衰减。对于改装场景而言，这款轮毂的偏距设计处于常规家用车的适配范围内，不需要加装额外的法兰盘就能够适配多数同螺栓孔距的车型，安装后车轮不会超出翼子板边界，也不会与避震器、翼子板内衬发生剐蹭。
