星型布局径向动力输出装置结构设计

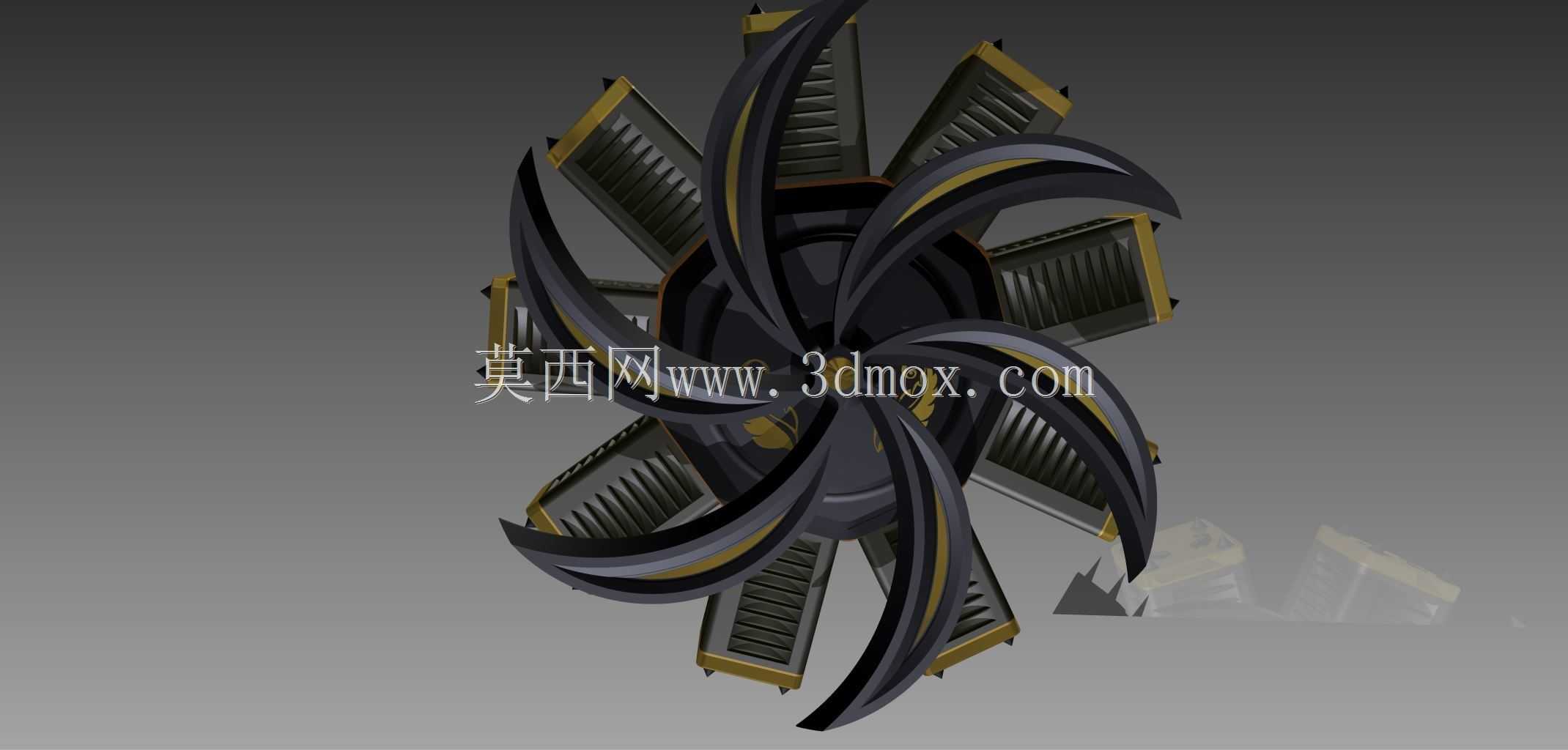

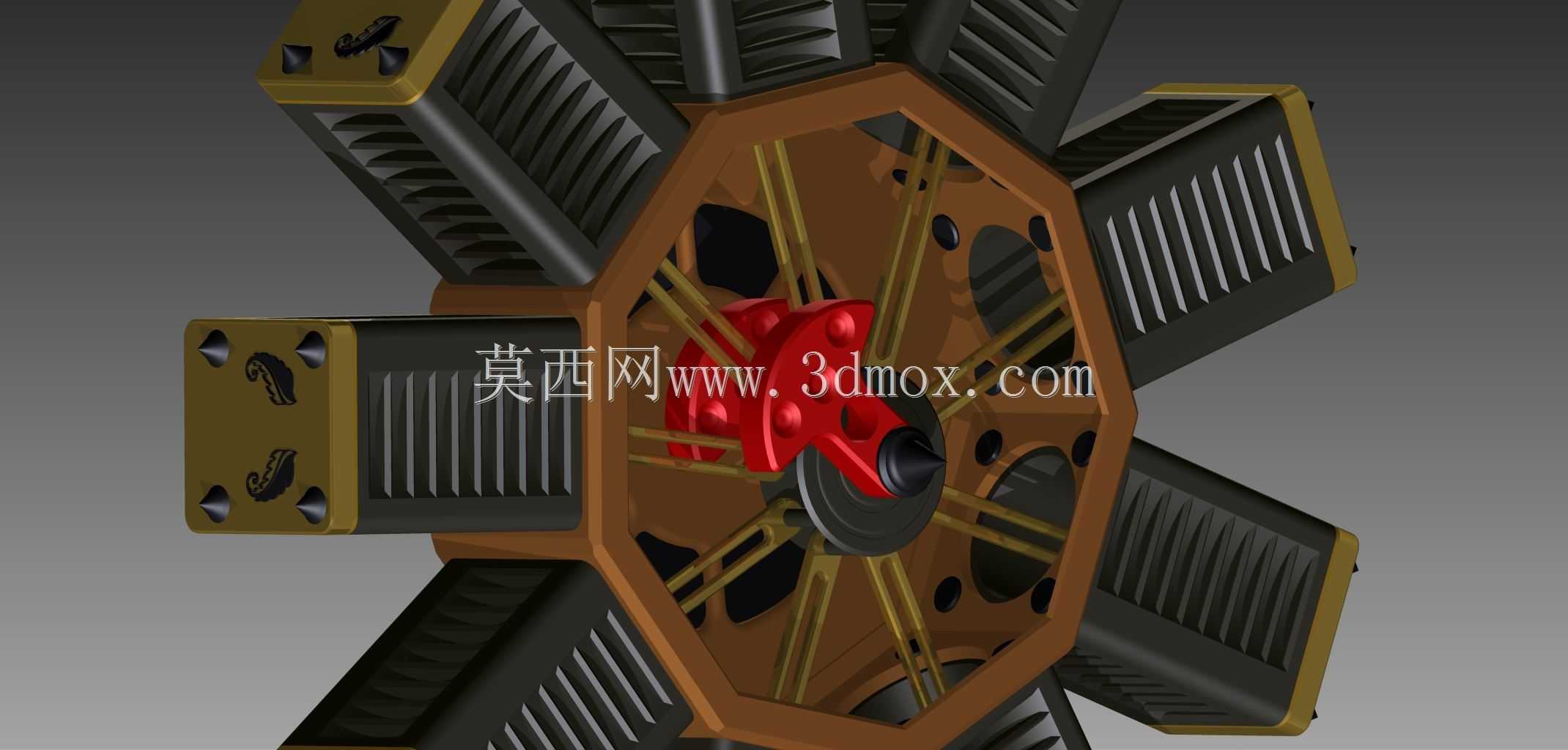

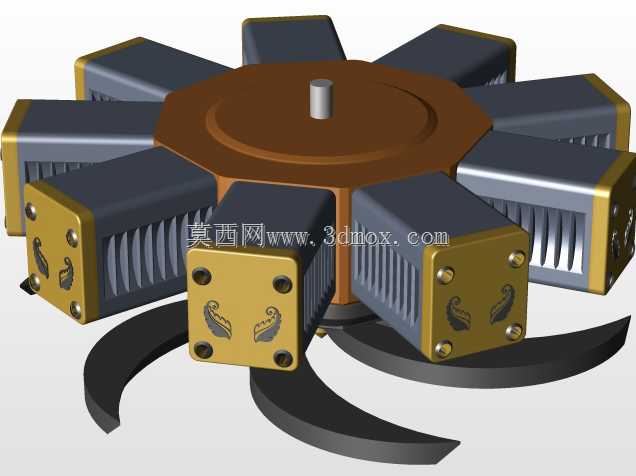

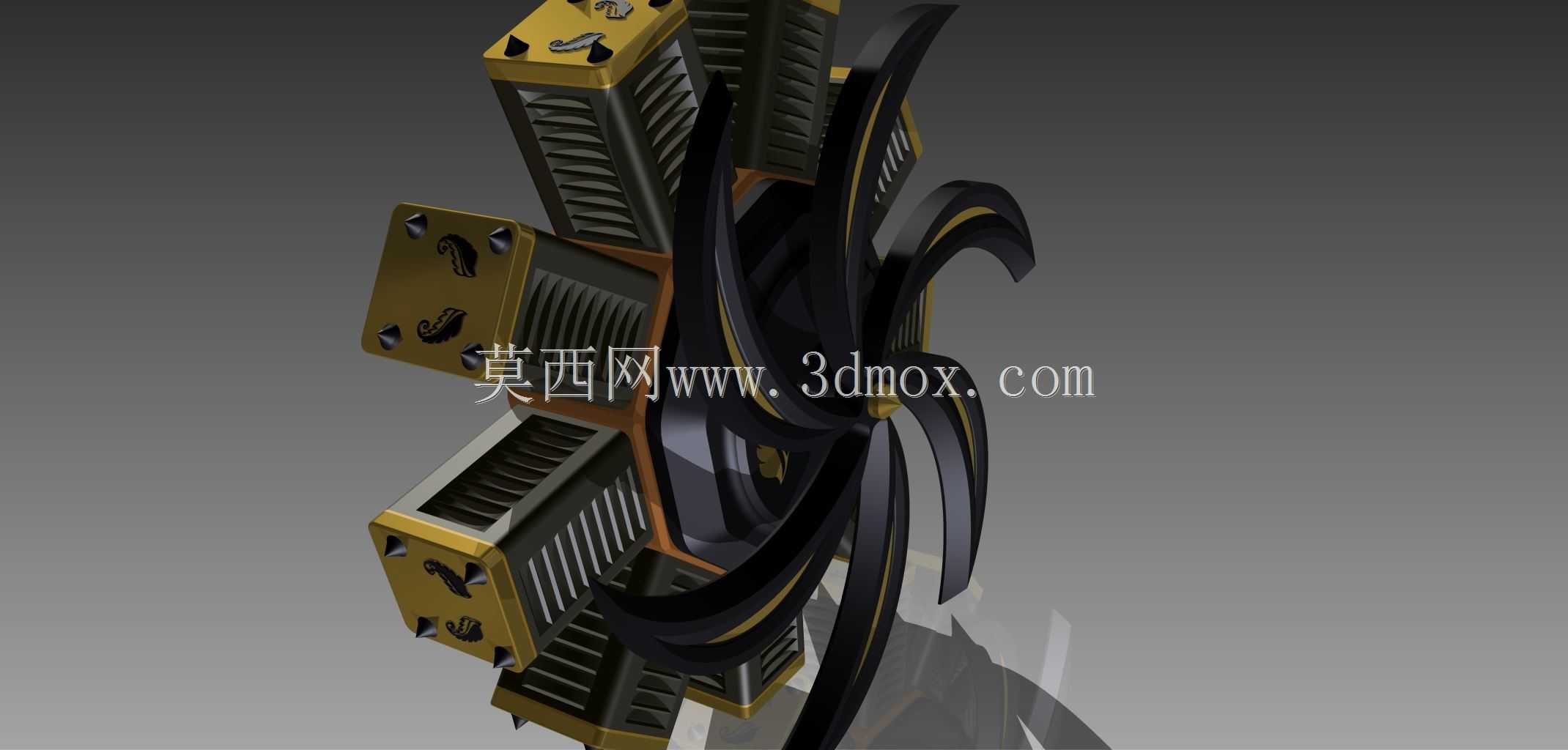

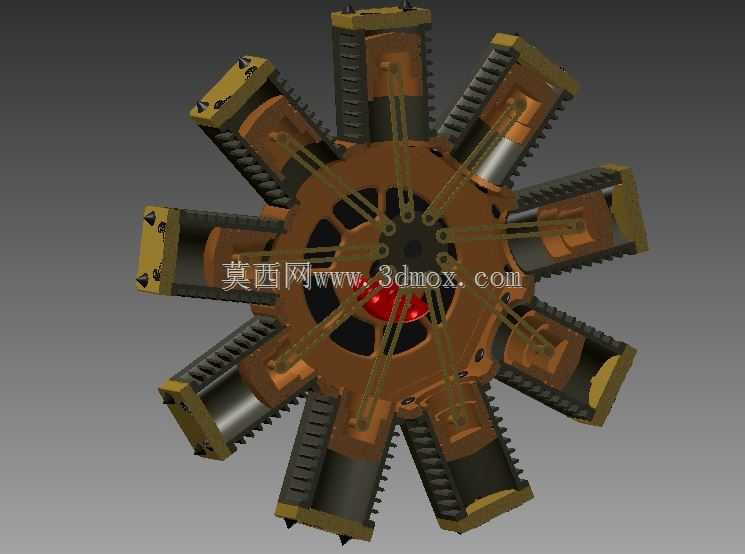

这款径向排布的动力装置，采用周向均匀分布的气缸布局，核心设计逻辑是通过多组气缸围绕中心输出轴呈放射状布置，缩短动力传递路径，让各缸做功产生的力矩直接作用于中心曲轴，相比直列排布的动力结构，能在更小的轴向空间内实现更大的总排量输出，这类布局最早在航空活塞动力领域应用广泛，因为其迎风面的圆形轮廓刚好匹配早期螺旋桨飞机的机头整流罩造型，不需要额外做复杂的外形适配，同时紧凑的轴向尺寸能给机头留出更多空间布置桨毂调速机构与散热导流结构。从结构细节来看，周向布置的气缸单元采用独立散热鳍片结构，每一组气缸的散热鳍片都沿径向向外延伸，在装置运转时，中心轴带动前端的导流叶轮转动，产生的轴向气流可以直接扫过每一组气缸的散热鳍片表面，不需要额外布置复杂的冷却管路，在低转速工况下就能实现不错的风冷散热效果，适合对结构重量、管路复杂度要求较高的小型动力场景。设计过程中需要重点考量的是各缸做功时序的匹配，因为径向布局下相邻气缸的夹角固定，曲轴的曲柄销需要对应匹配各缸的点火间隔，避免出现动力输出的扭矩波动过大的问题，同时中心曲轴的支撑结构需要兼顾径向载荷与周向冲击，因为多缸交替做功时会产生持续的径向交变载荷，支撑轴承的选型与安装位的同轴度公差需要严格控制，避免长期运转出现轴系偏磨。从安装边界来看，这类径向动力装置的安装法兰通常布置在机体后侧，围绕中心输出轴设置一圈均布的安装孔位，安装时需要保证输出轴与被驱动部件的输入轴同轴度误差在允许范围内，同时机体周向需要预留足够的散热间隙，不能紧贴其他部件遮挡气缸散热鳍片的通风路径，前端的导流叶轮与外部护罩之间需要保留合理的安全间隙，避免运转过程中出现剐蹭。这类结构除了传统的航空动力场景，也可以适配小型便携动力设备、教学演示教具、定制化特种动力单元等场景，其外露的机械结构也能直观展示四冲程动力的做功过程，适合作为机械原理教学的实体演示结构，帮助学习者理解径向动力的扭矩传递逻辑与多缸协同工作的原理。在建模过程中，需要重点处理气缸与中心曲轴箱的配合面公差，每一组气缸的安装定位面需要保证相对于中心轴的位置度一致，避免出现活塞运动卡滞的问题，同时活塞连杆与曲轴曲柄销的配合间隙需要根据运转转速区间合理设定，兼顾运转顺滑度与结构密封性。
