带压力机的可调式生产线作业工作站

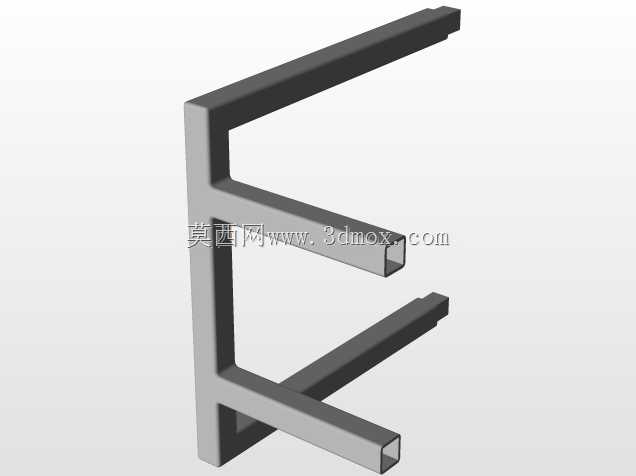

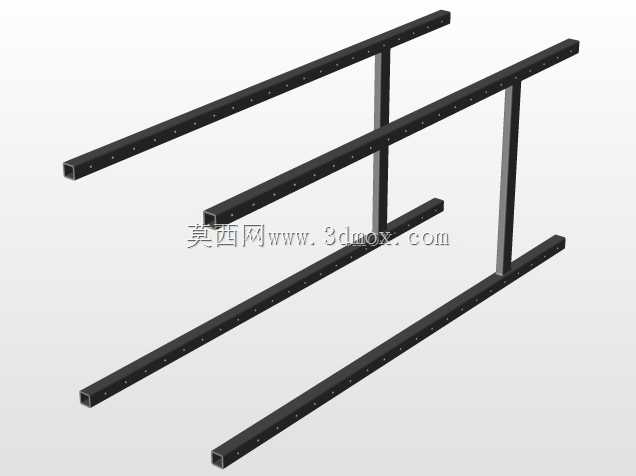

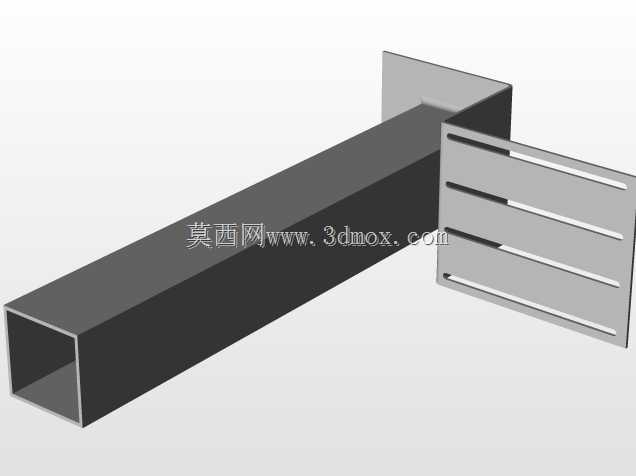

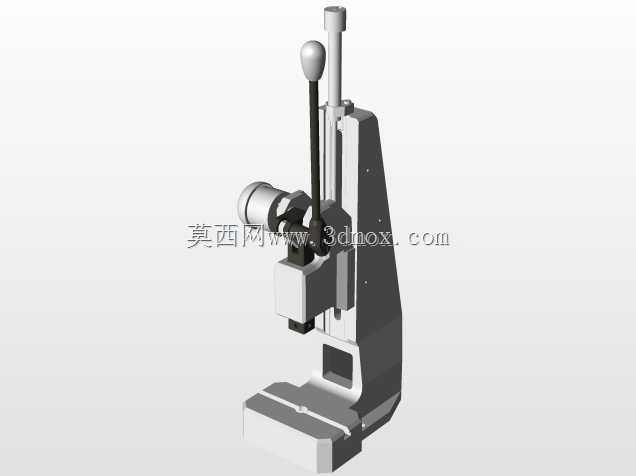

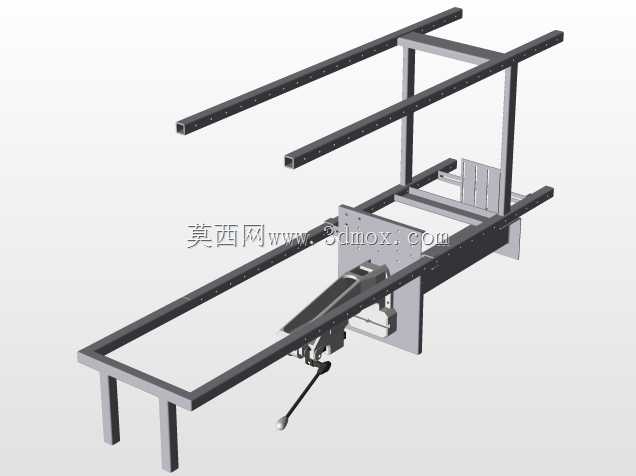

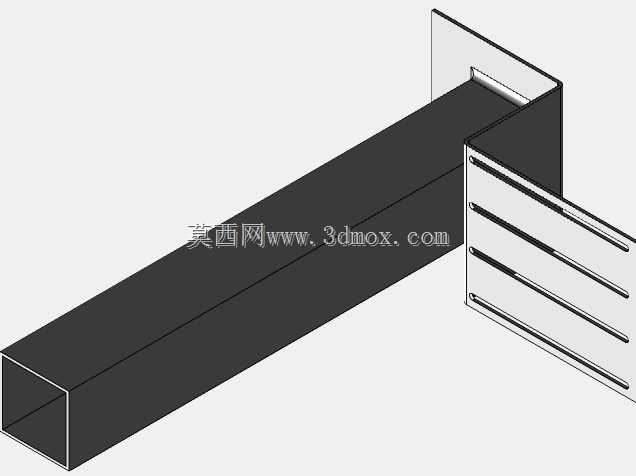

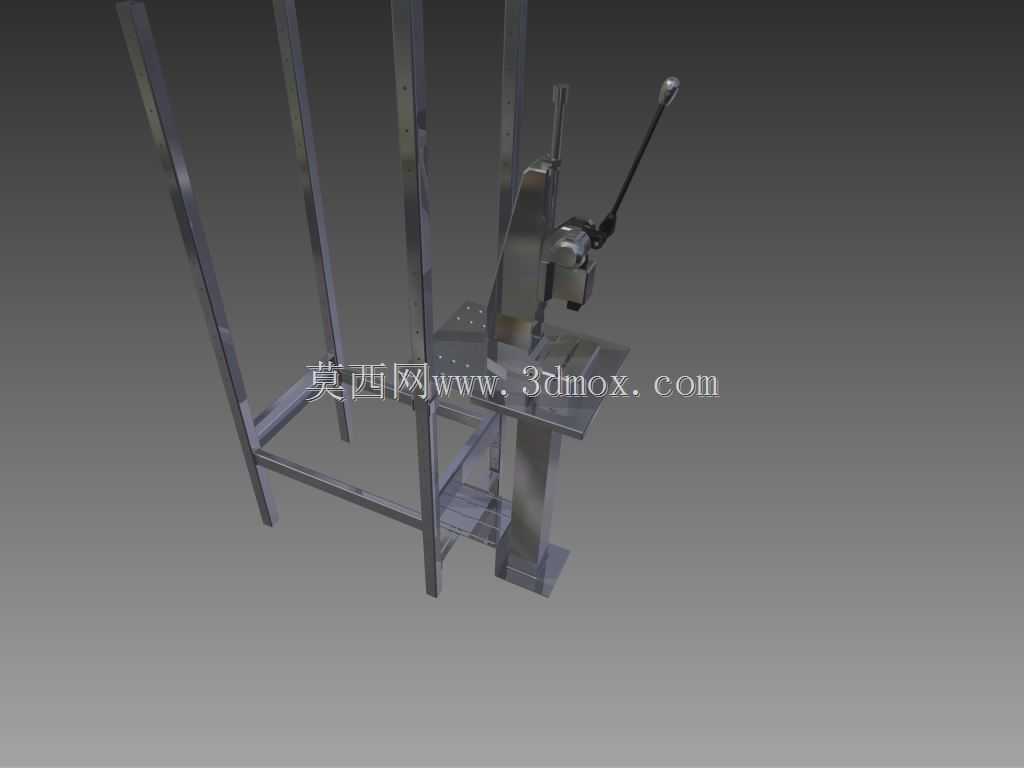

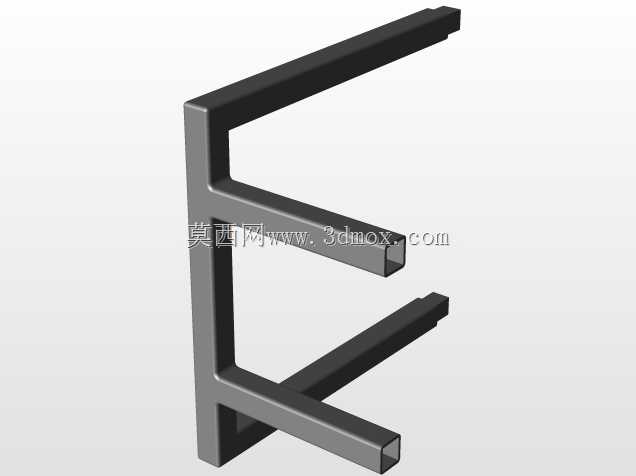

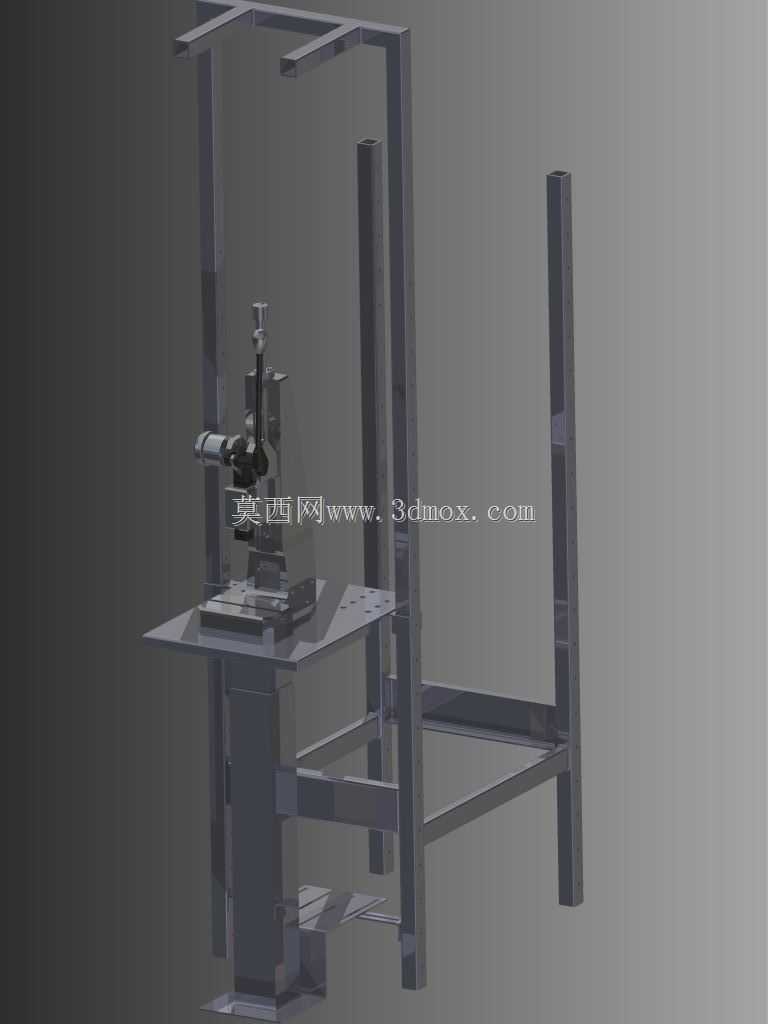

这款可调式生产线作业工作站，主要面向离散制造产线的压装、小件装配工序场景，常见于汽车零部件、五金加工车间的线边工位，用来替代零散摆放的简易工装台，解决传统固定工位无法适配多规格产品换产的痛点。整体采用方通焊接机架作为承载主体，底部设置可调脚杯支撑，安装时可通过脚杯调节台面水平度，适配车间地面存在3-10mm高度差的安装场景，机架整体占地边界控制在长1200mm、宽800mm、高2100mm范围内，不会占用过多线边通道空间，适配多数工厂1.5m宽的标准作业通道布局。上部框架预留了多组安装孔位，压力机主机通过螺栓固定在台面上方的悬臂安装位，悬臂位置可沿立柱纵向调节安装高度，适配不同高度工件的压装行程需求，台面本身采用20mm厚钢板加工，表面做镀锌防锈处理，台面上阵列排布的M8螺纹安装孔，可根据不同夹具的安装需求灵活固定定位工装，不需要额外打孔改造。设计阶段优先考虑了作业人机工程，台面操作高度设置为900mm，符合站立作业的舒适操作区间，上部框架的横梁预留了照明、气路管线的走管空间，可直接安装作业照明灯、气动接头等辅助配件，不需要额外布设支架。机架后侧预留了电控箱安装位，可集成压力机的控制按钮、安全光栅接口，满足压装作业的安全防护要求，两侧的立柱内侧预留了安全防护门的安装滑槽，后续可加装透明防护板，避免压装过程中碎屑飞溅伤人。压力机工位旁预留了200mm宽的物料放置区，可摆放待加工工件、作业指导书支架，减少作业人员转身取料的动作幅度，提升单工位作业效率。机架下部设置了两层置物层板，可存放工装夹具、常用工具，避免台面上物料杂乱堆积。整体结构没有复杂的异形加工件，所有方通、板材均采用标准型材加工，焊接后做去应力处理，长期承受压装冲击力也不会出现机架变形问题，安装时只需要按照装配图锁紧各连接螺栓，调整好压力机的同轴度即可投入使用，不需要复杂的现场调试工作，可快速复制到多条产线作为标准工位使用。
