Mk48新型混合动力窄轨调车机车结构设计

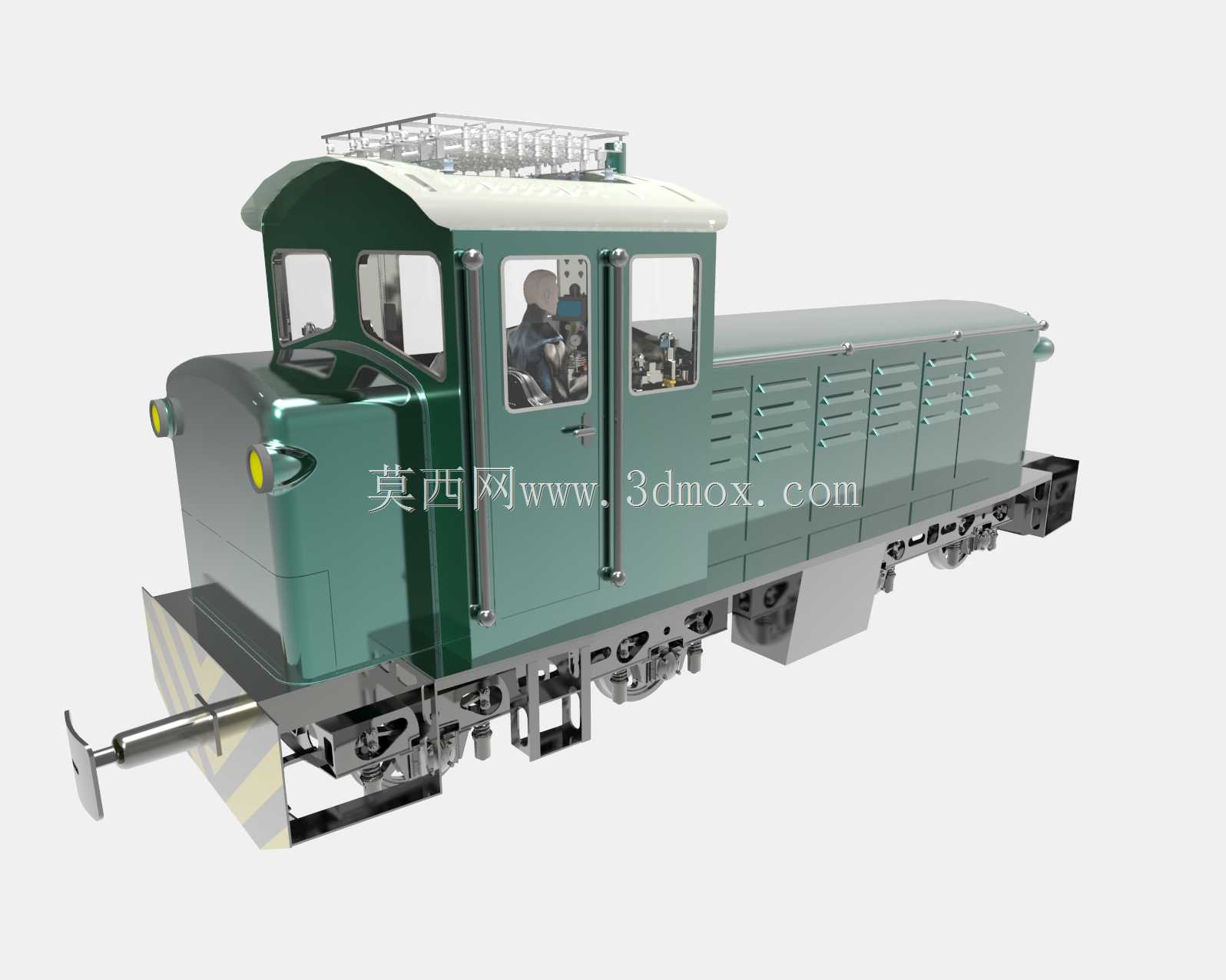

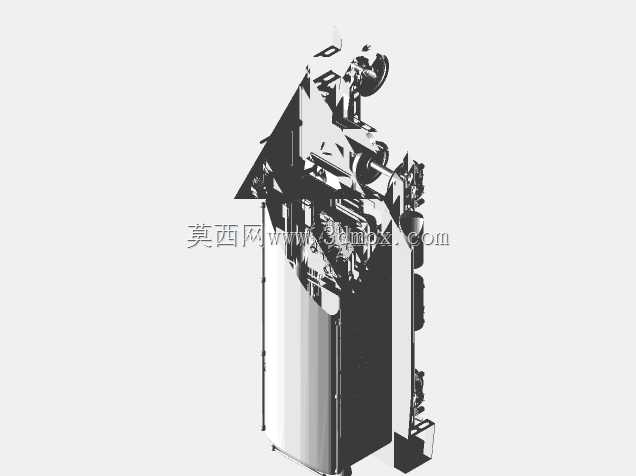

　　这款窄轨调车机车的三维结构设计，核心围绕工矿厂区、林区铁路、小型货运专线的调车作业场景展开，这类作业场景普遍存在轨道曲率半径小、作业空间局促、牵引载荷波动大、作业时长不固定的特点，传统内燃调车机车在这类场景下常出现怠速油耗高、尾气排放影响密闭厂区作业环境、低速牵引扭矩输出匹配度差的问题，而纯电机车又存在续航能力不足、充电配套设施适配性差的短板，混合动力的动力构型恰好能填补这两类设备的应用空白。从结构布局来看，车体采用整体式承载框架设计，司机室设置在车体前端偏左位置，前端突出的车钩缓冲装置预留了和各类工矿货运车辆、作业平板车的对接安装边界，车钩中心线高度严格匹配窄轨铁路车辆的通用连接尺寸，避免现场对接时出现高度差导致的连接失效问题。

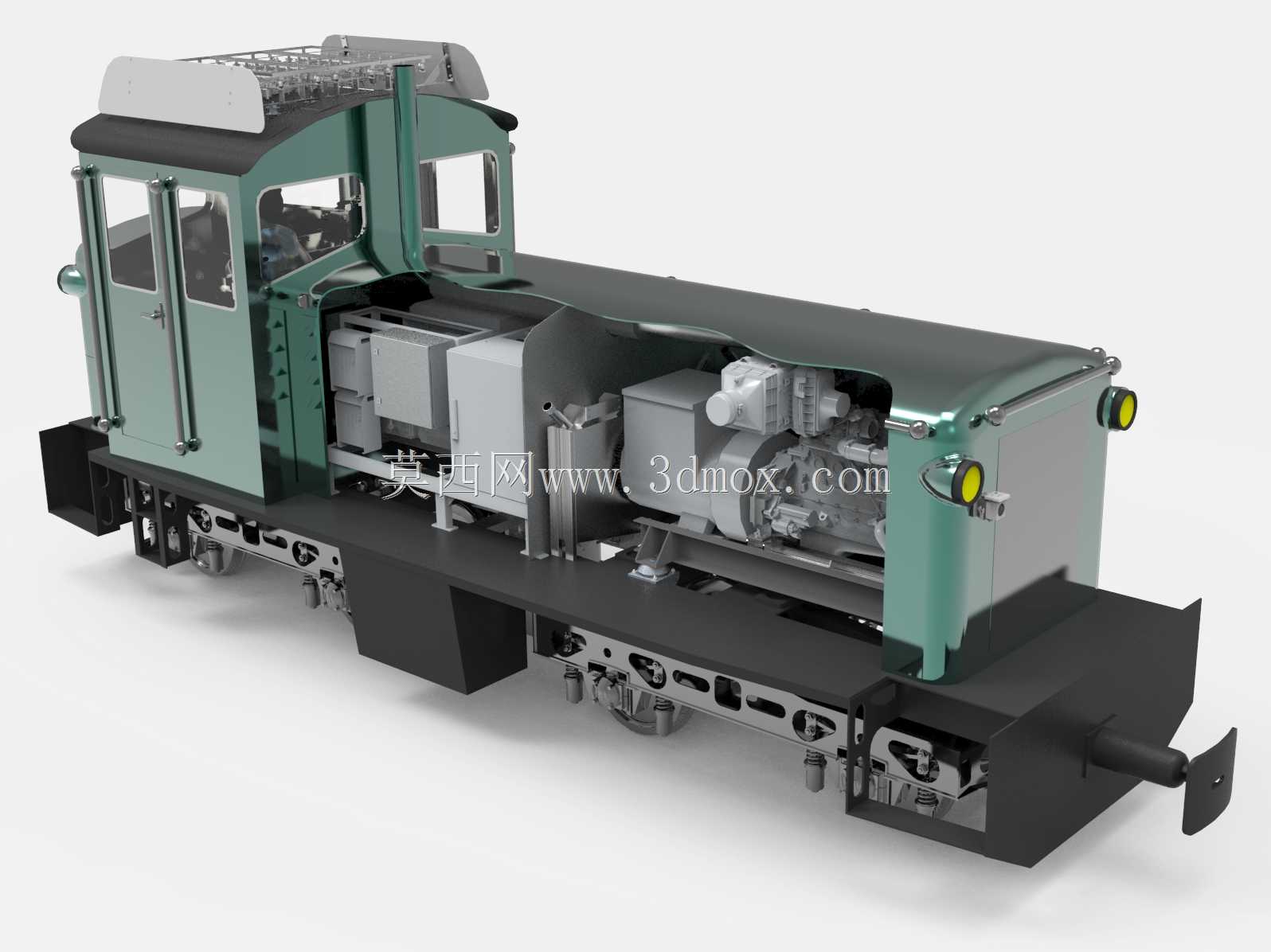

　　司机室的前向、侧向均设置了大面积观察窗，作业人员可直接观察到前端车钩对接状态、侧面轨道周边环境，降低调车作业时的视觉盲区，司机室顶部设置了通风散热栅格，兼顾内部空气流通与雨天防进水的密封要求。走行部采用两轴转向架结构，轮对内侧距严格对应窄轨轨道的轨距标准，一系悬挂采用叠层橡胶弹簧搭配液压减震器的组合结构，既能过滤轨道接缝、轨面不平带来的高频振动，也能承载车体与动力单元的整体载荷，转向架与车体之间采用中心销牵引结构，传递纵向牵引力与制动力的同时，允许转向架相对车体产生一定角度的回转，适配小曲率半径轨道的通过需求，避免过弯时出现轮缘啃轨、脱轨的风险。车体中部的动力舱采用模块化布局设计，预留了内燃动力单元、动力电池组、

　　牵引变流器的安装空间，两侧设置了通风格栅，可在车辆运行时形成自然对流风道，带走动力单元工作产生的热量，无需额外设置大功率散热风机，降低辅助功耗。动力输出路径采用串联混动构型，内燃单元不直接驱动轮对，仅在动力电池电量不足时启动发电，为牵引电机供电同时为电池补能，低速调车作业时完全由电池供电驱动牵引电机，可实现零排放作业，适配厂区、隧道等密闭空间的作业需求，牵引电机通过减速齿轮箱直接驱动轮对，低速工况下可输出大扭矩，满足牵引重载平板车的起步需求。车体前端下部设置了排障器，排障器下缘距离轨面的高度经过严格校核，既能清理轨面的小型障碍物，又不会因为高度过低在轨面起伏时刮蹭轨枕，排障器采用可拆卸式螺栓连接结构，出现碰撞变形后可快速更换，

　　无需整体切割修复。车体侧面设置了多组检修门，日常维护时可直接打开检修门接触到动力舱内的各个部件，无需整体吊起车体外壳，降低现场维护的工作量。从安装边界来看，整车的宽度、高度尺寸严格控制在窄轨铁路的建筑限界范围内，可直接在现有窄轨线路上运行，无需对现有轨道、沿线站台、隧道进行改造，车端的电气连接器、气路接口均采用轨道车辆通用标准，可和现有同轨距的各类作业车辆实现重联牵引，拓展作业场景的适配能力。制动系统采用空气制动配合电阻制动的组合结构，空气制动负责常规停车制动，电阻制动可在长距离下坡时将牵引电机切换为发电机工况，将动能转化为热能消耗，减少闸瓦的磨损，降低制动系统的热衰减风险，提升坡道作业的安全性。司机室内部的操纵台布局按照调车作业的操作习惯设置，常用的牵引控制手柄、制动阀、鸣笛按钮均布置在操作人员手可触及的范围内，减少作业时的操作幅度，降低长时间作业的疲劳感。整车的管线布置采用分区域走线设计，动力线缆、控制线缆、气路管路分开固定在车体底架的走线槽内，避免不同类型管线之间的干扰，同时所有管线接头均设置在易检修位置，出现管线破损、接头漏气时可快速排查处理。
