内燃机活塞结构三维设计模型

　　活塞是内燃机动力转换的核心运动部件，直接承担燃烧室内高温高压燃气的作用力，将燃气压力通过活塞销传递给连杆，最终带动曲轴旋转输出动力，广泛应用于车用汽油机、柴油机，以及通用动力机械、小型工程机械的内燃动力单元中。在实际运行工况里，活塞需要在2000-6000转每分钟的往复运动频率下，承受最高可达10MPa以上的瞬时爆发压力，同时顶面直接接触超过2000℃的燃烧燃气，工作环境伴随高频交变载荷、热冲击与侧推力摩擦，因此其结构设计直接决定了动力单元的可靠性、燃油效率与使用寿命。

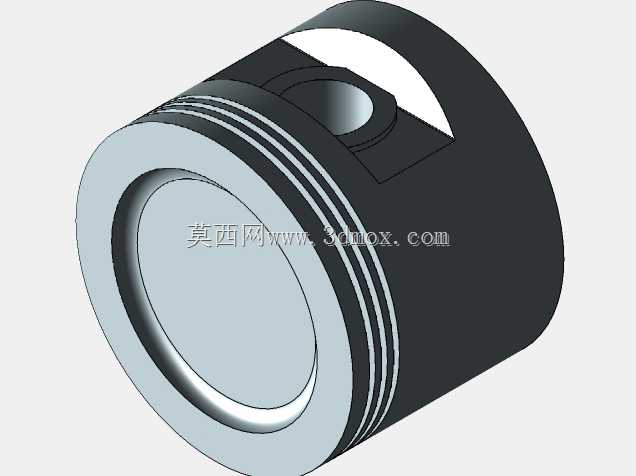

　　从结构设计逻辑来看，该活塞采用典型的筒形活塞结构，顶部为平整凹腔设计，可配合气缸盖、气门结构形成合理的燃烧室挤气面，优化油气混合涡流效果，提升燃烧效率。活塞头部设置三道环槽结构，从上至下分别适配两道气环与一道油环：气环主要作用是密封燃烧室与曲轴箱的连通间隙，防止高压燃气下窜，同时将活塞顶部吸收的热量传导至气缸壁完成散热；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在缸壁上铺涂均匀的油膜，降低活塞往复运动的摩擦损耗。环槽的加工精度直接影响活塞环的密封性能，设计时需要预留合理的侧隙与背隙，既保证活塞环在热膨胀状态下不会卡滞，又要避免间隙过大导致泵油效应加剧、密封性能下降。

　　活塞销座采用对称式凸台结构，与活塞内腔通过加强筋平滑过渡，可有效分散活塞销传递的爆发压力载荷，避免应力集中导致销座开裂。销孔内部设计有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端刮蹭气缸壁造成拉缸故障。活塞裙部设计为椭圆形中凸变椭圆型面，在冷态下裙部横截面为长轴垂直于活塞销方向的椭圆，工作状态下裙部受侧推力与热膨胀影响变形后，可趋近正圆，保证与气缸壁的均匀贴合，既降低往复运动的敲缸噪声，又能避免局部接触压力过大导致的拉缸问题。裙部表面通常会做石墨涂层或者磷化处理，降低初期磨合的摩擦系数，提升磨合质量。

　　从安装边界来看，该活塞的外径与对应气缸内径采用基孔制间隙配合，配合间隙根据材质与工况不同通常控制在0.02-0.05mm区间，间隙过小会导致热膨胀后活塞卡滞在气缸内，间隙过大则会导致敲缸、窜油、压缩压力不足等问题。活塞总高度需要满足往复运动时不与气缸盖、曲轴平衡块发生运动干涉，活塞销孔的中心距直接决定了发动机的压缩比与连杆摆动空间，设计时需要严格校核上止点、下止点位置的运动包络，确保全行程内活塞与气门、燃烧室壁、连杆大头都保留足够的安全间隙。活塞内腔的减重设计在保证结构强度的前提下尽可能降低往复运动质量，减小曲轴连杆机构的惯性载荷，提升发动机的高转速响应能力，同时降低曲轴平衡块的配重需求，优化整机轻量化水平。

　　在建模过程中，需要重点保证环槽的平面度、销孔的同轴度、裙部型面的轮廓度等关键形位公差，这些参数直接影响后续加工的工艺性与实际装配后的运行表现。比如活塞环槽的上下端面平面度需要控制在0.005mm以内，否则会导致活塞环密封失效，出现燃气下窜、机油消耗过高的问题；销孔与活塞轴线的垂直度偏差过大，会导致活塞在气缸内偏磨，加剧缸套磨损，缩短动力单元大修周期。此外，活塞的热变形补偿设计是建模时的核心考量点，需要根据铝合金活塞的热膨胀系数，在不同区域预留不同的冷态加工余量，保证工作温度下各部位的配合间隙处于合理区间，比如活塞头部的直径通常略小于裙部直径，就是因为头部工作温度更高，热膨胀量更大，冷态下预留更多膨胀间隙，避免热态下头部胀死在气缸内。
