FAGVRE305C带座轴承单元结构设计

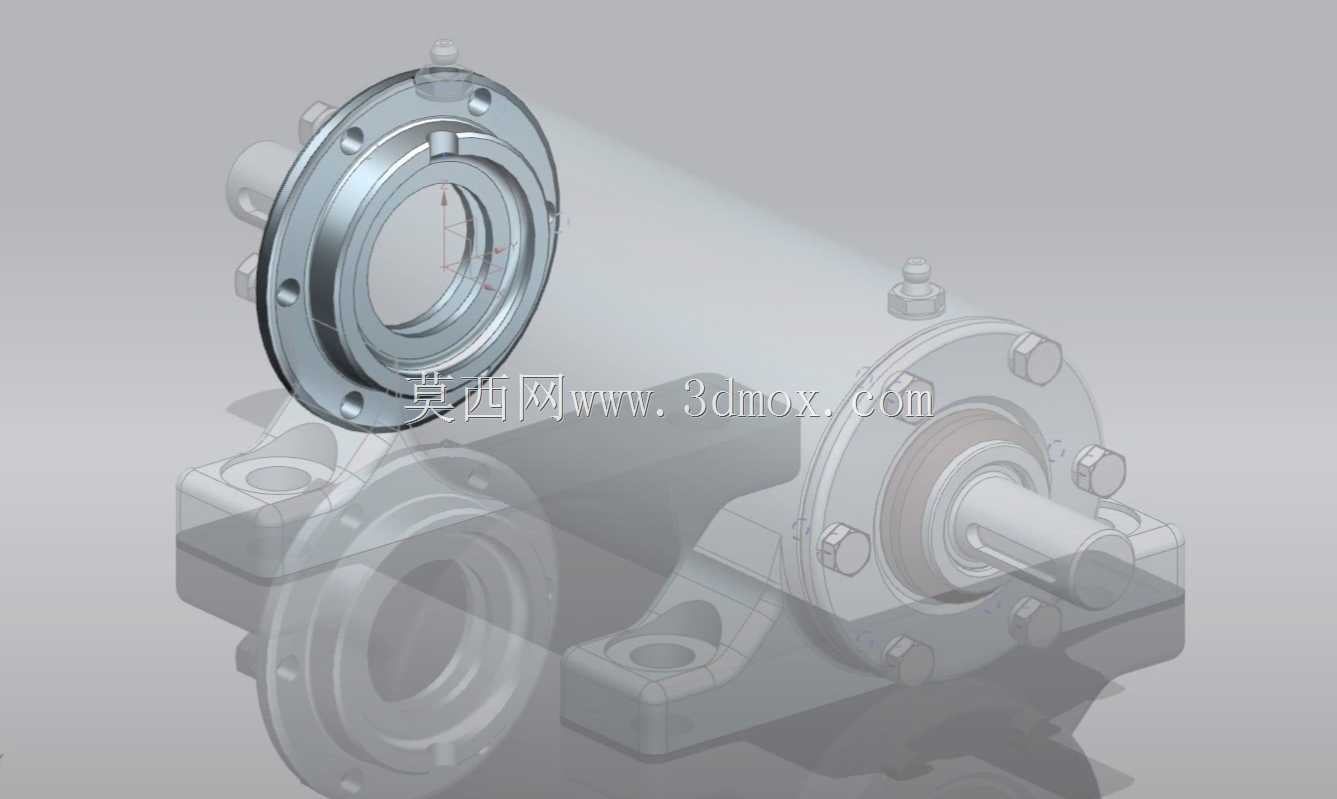

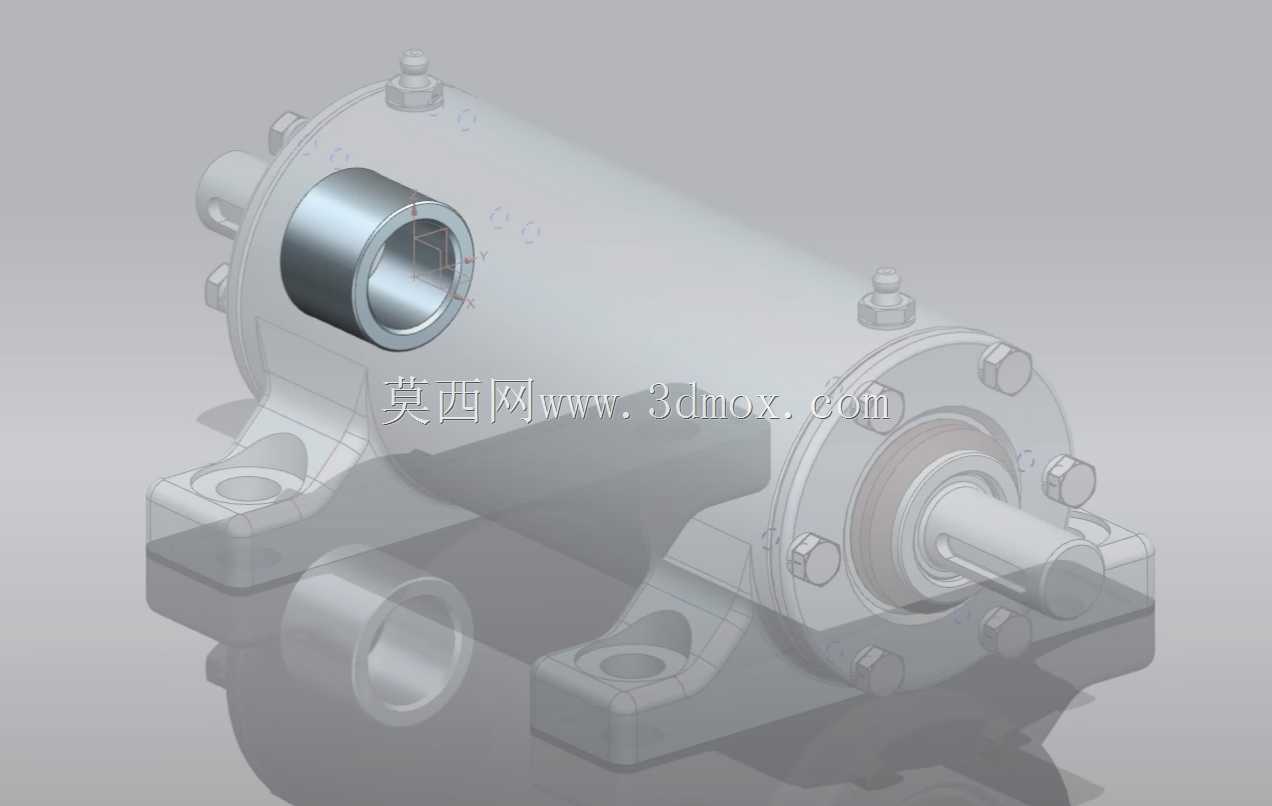

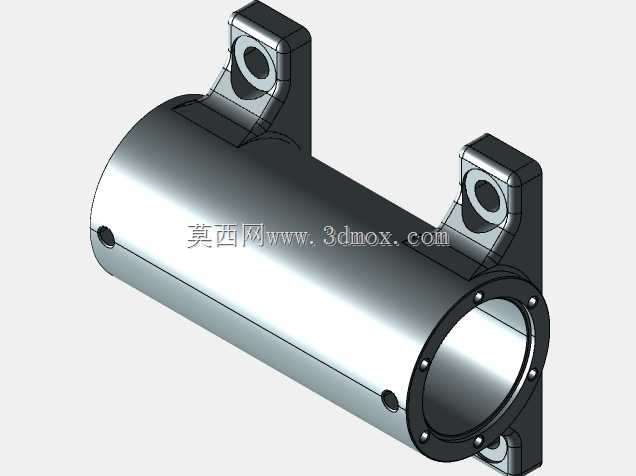

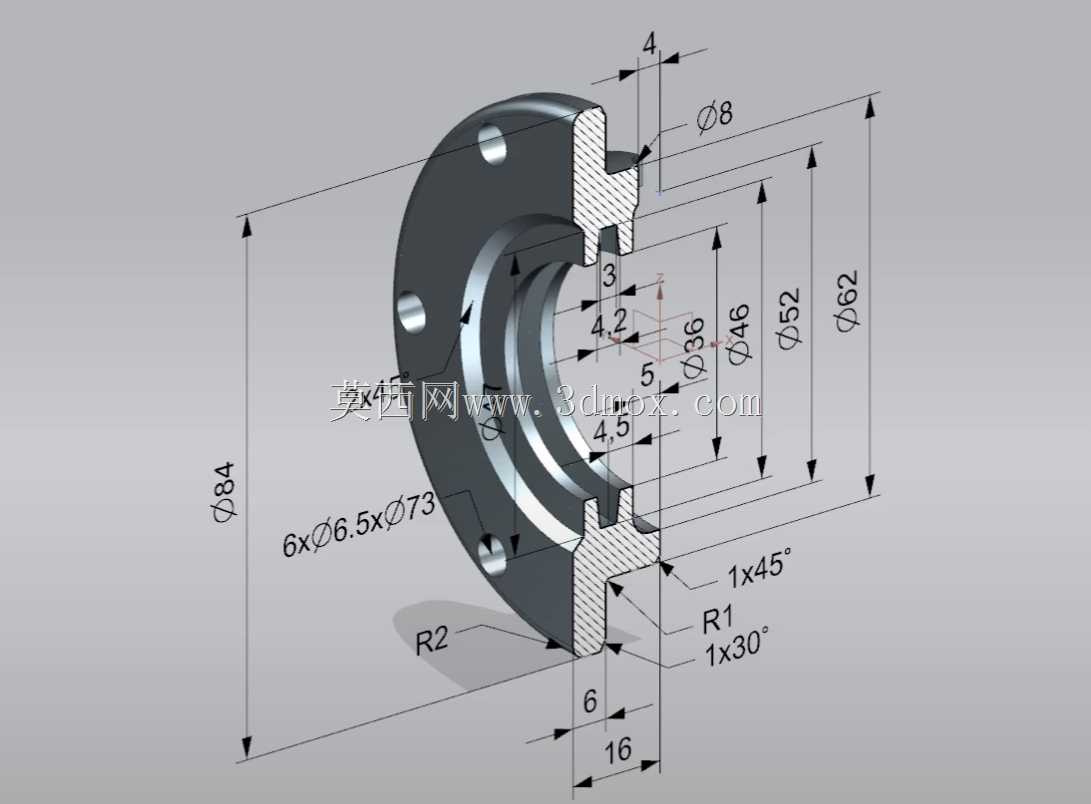

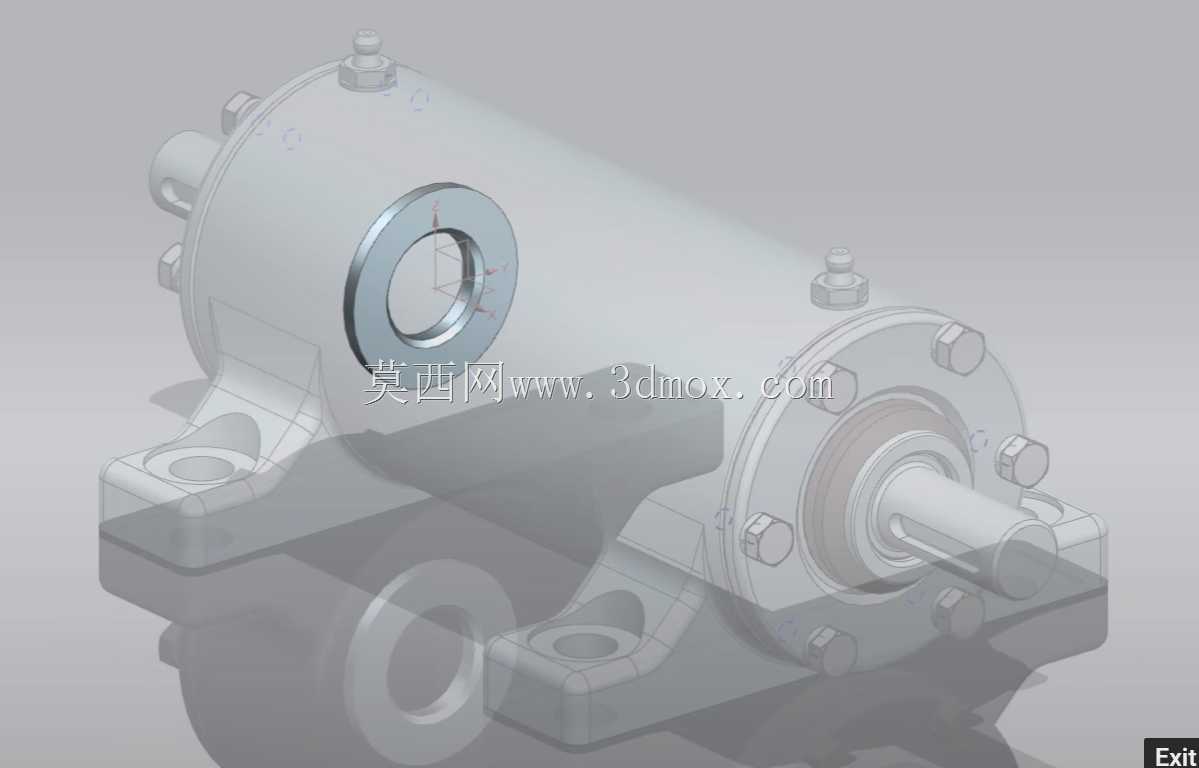

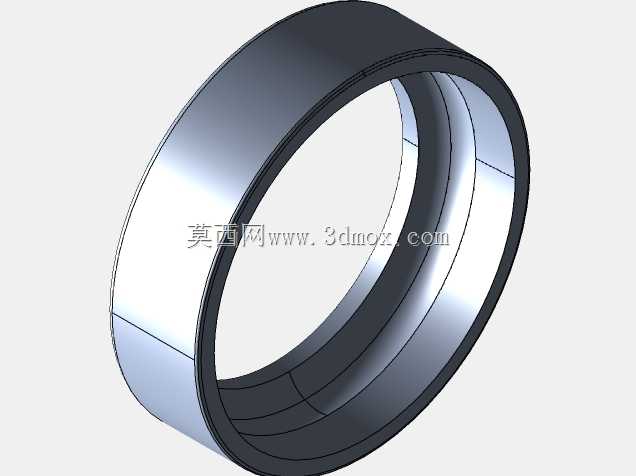

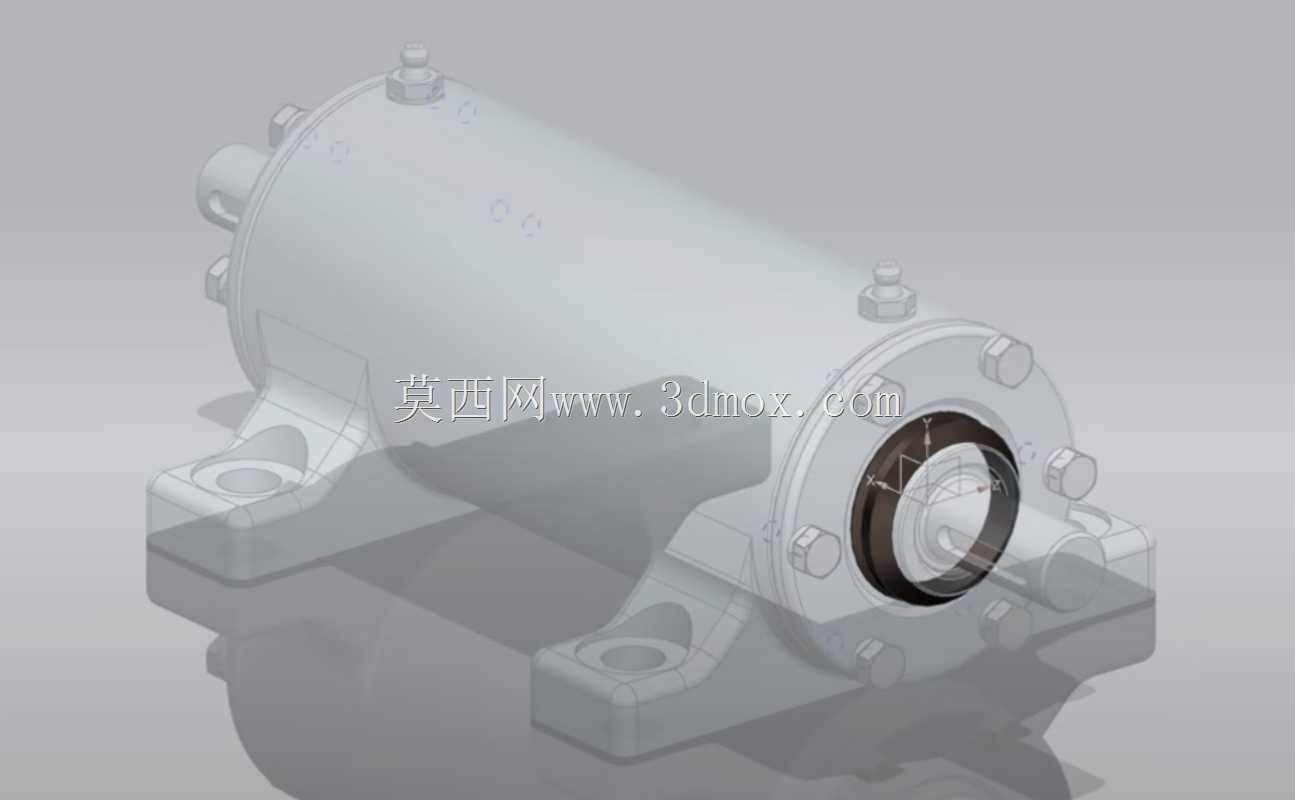

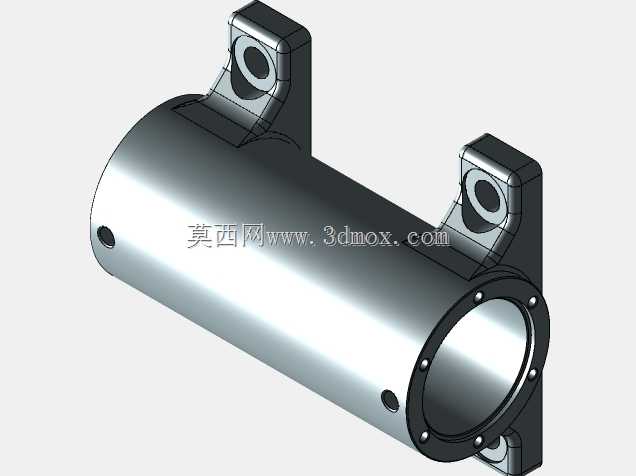

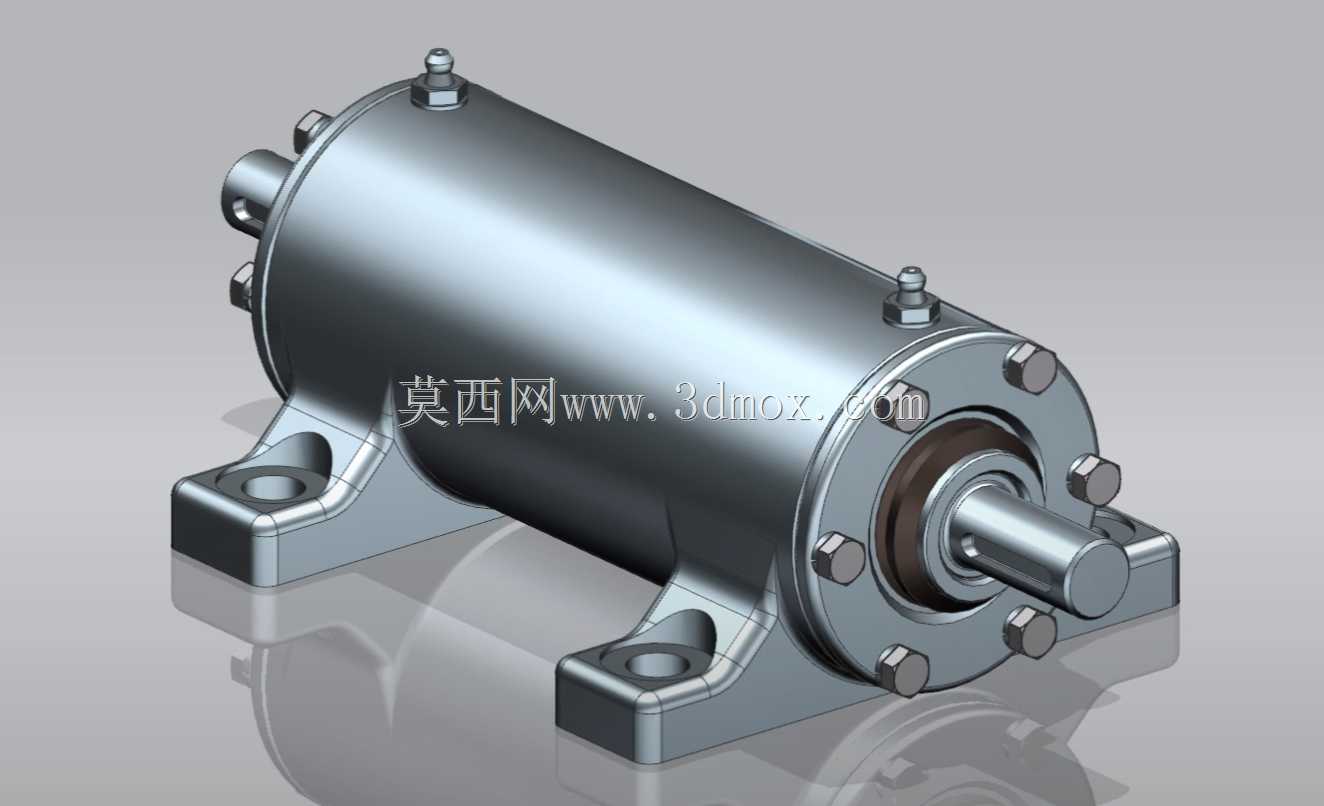

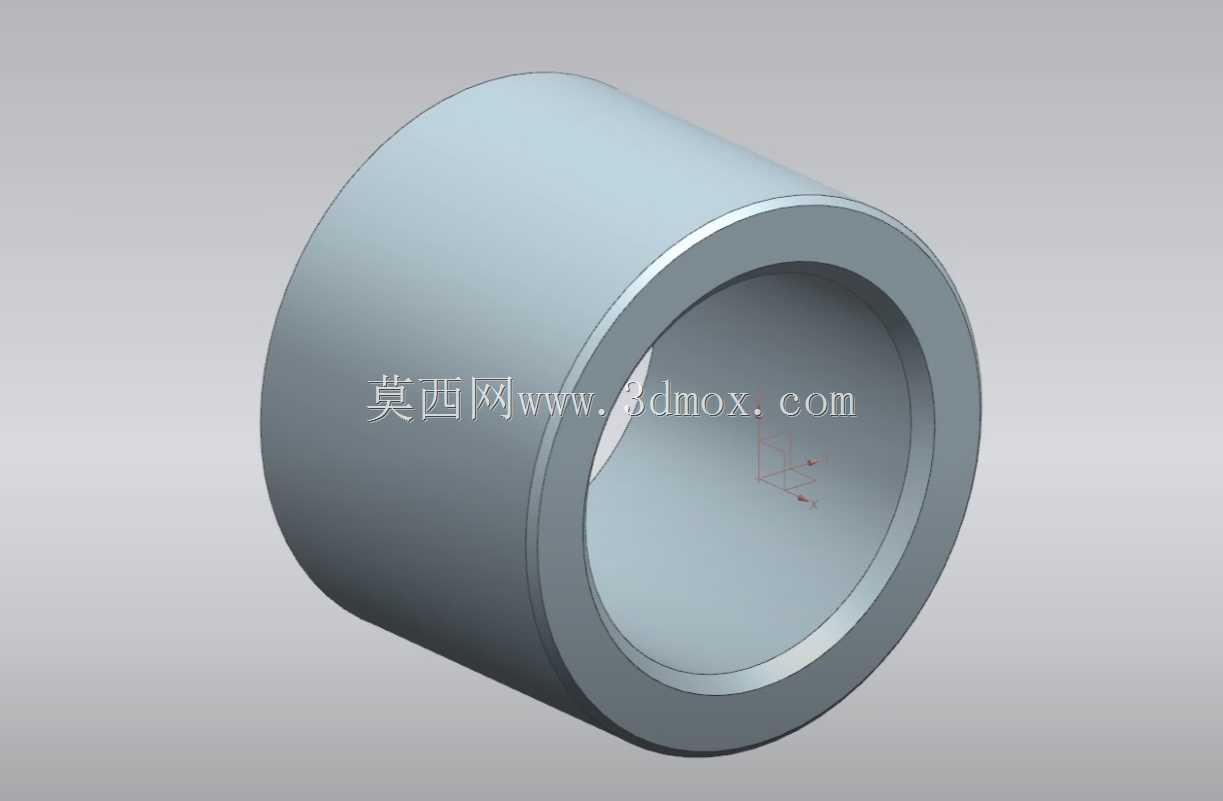

　　在各类工业传动系统的轴系布局中，带座轴承单元始终是承担径向载荷、约束轴系径向跳动、保障旋转部件同轴度的核心支撑部件，这款FAG VRE305C轴承单元的设计，完全围绕中低转速、中等载荷工况下的长周期稳定运行需求展开，适配输送线辊筒、小型风机主轴、轻工设备传动辊、纺织机械导辊等多类场景的轴端支撑需求，无需额外设计复杂的轴承座安装腔体，可直接通过底座螺栓完成整机固定，大幅降低主机厂的结构设计与装配调试成本。从结构组成来看，该单元采用一体式铸造轴承座搭配双列滚动体的轴承本体设计，轴承座底部设置两个对称分布的安装支脚，支脚处加工有通孔用于穿装固定螺栓，安装面经过铣削加工保证平面度，避免装配后出现轴承内孔轴线倾斜导致的轴系别劲、

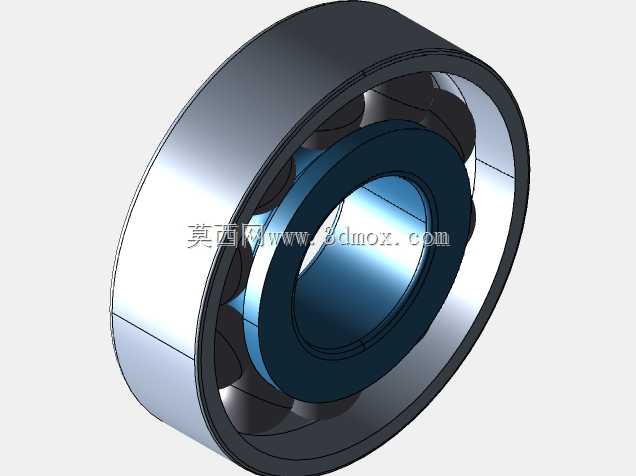

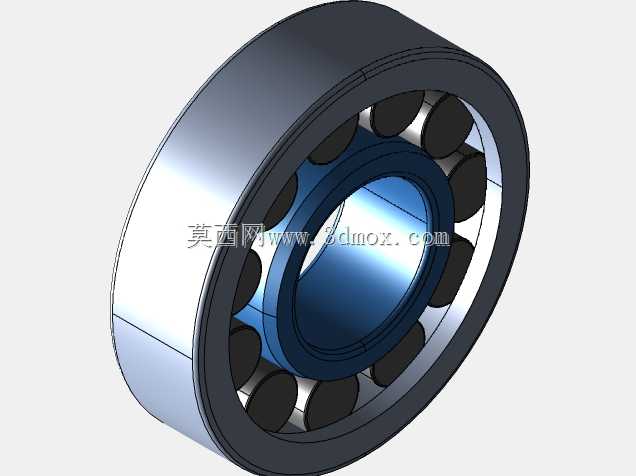

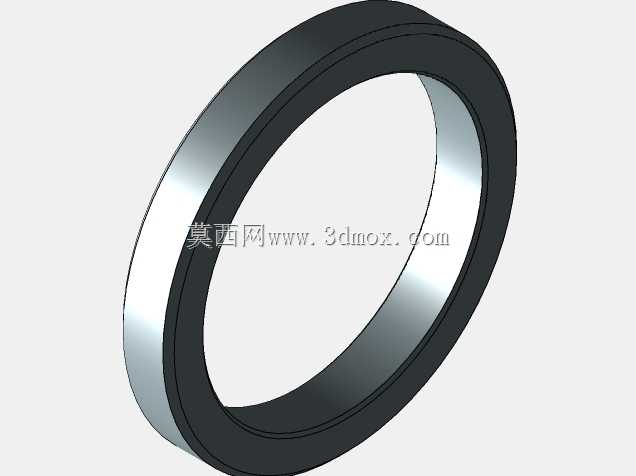

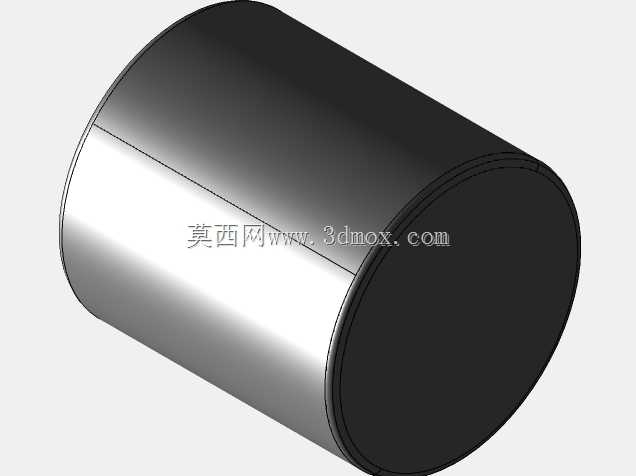

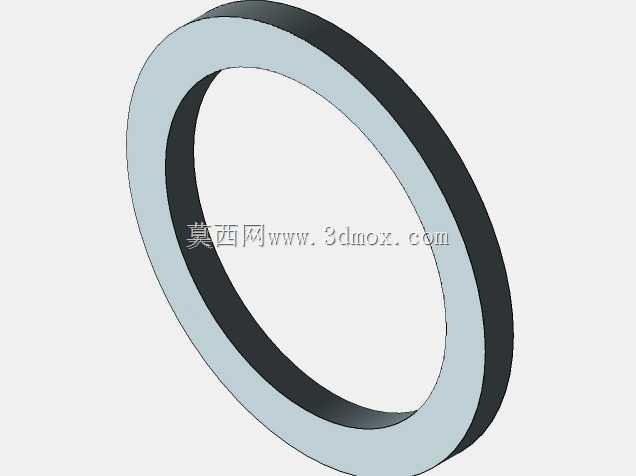

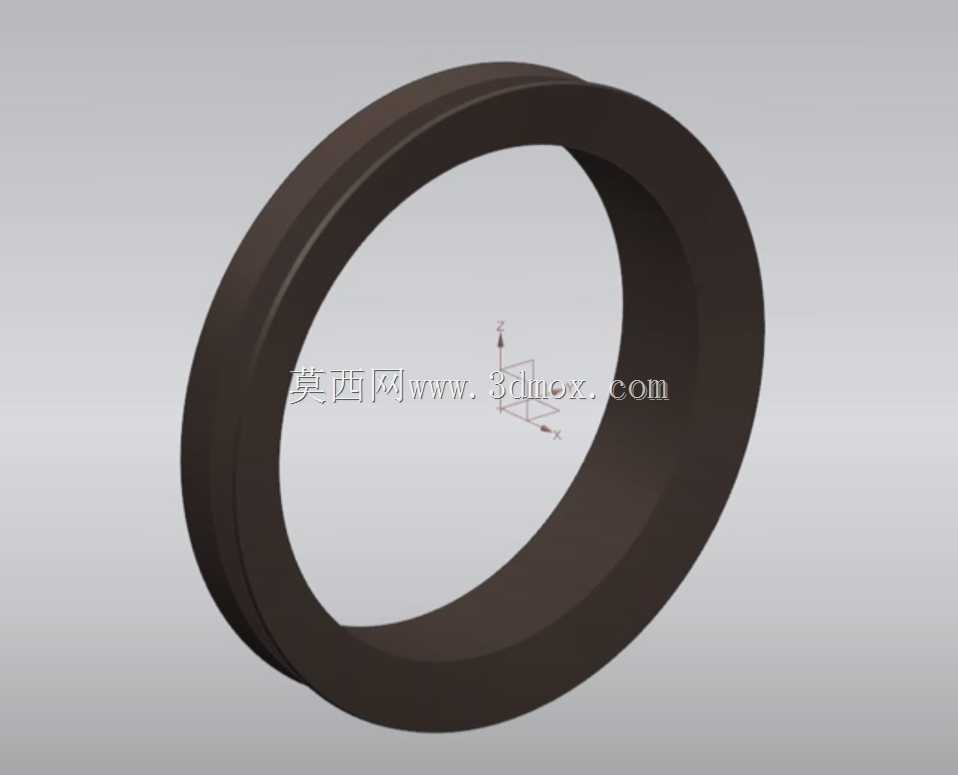

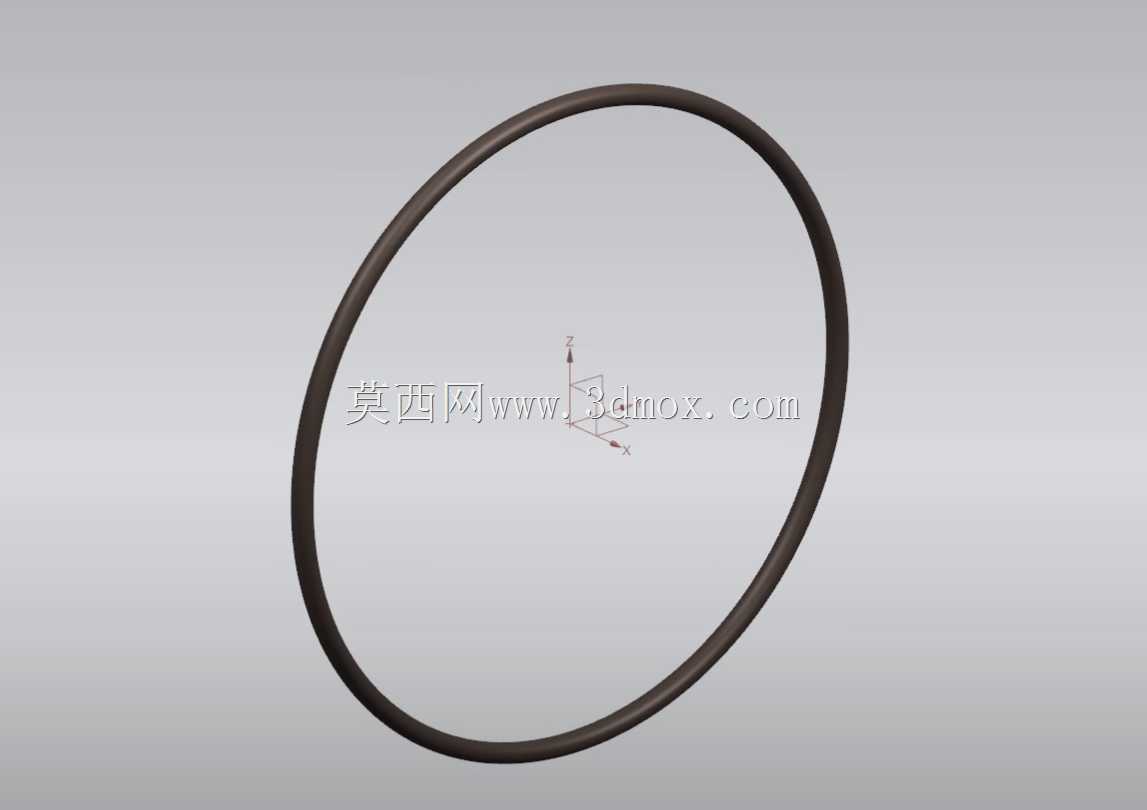

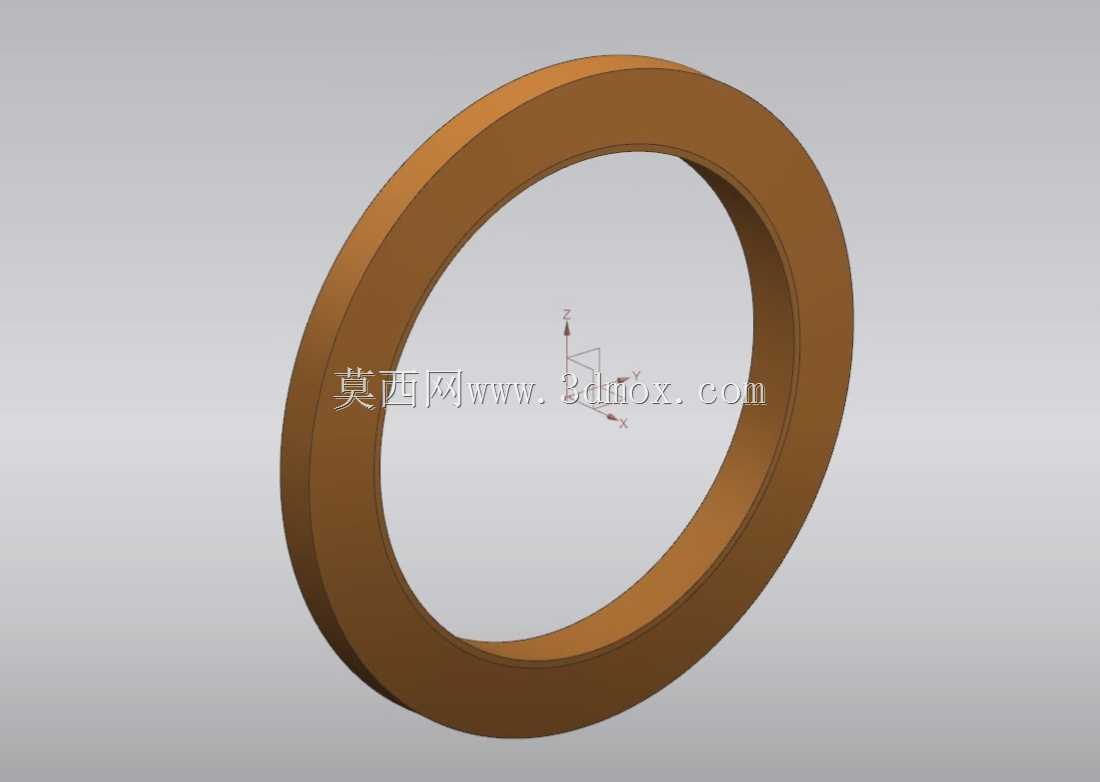

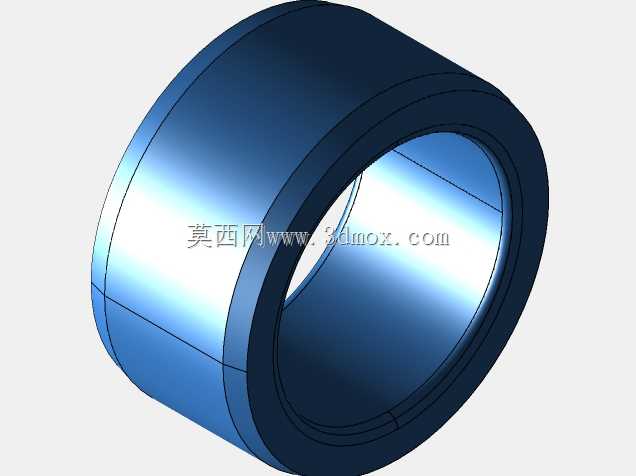

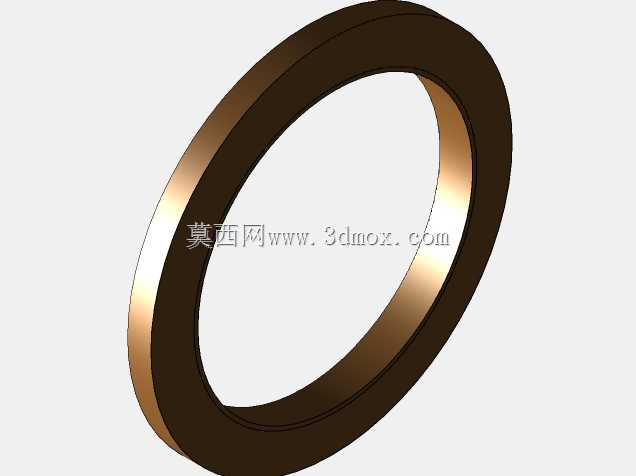

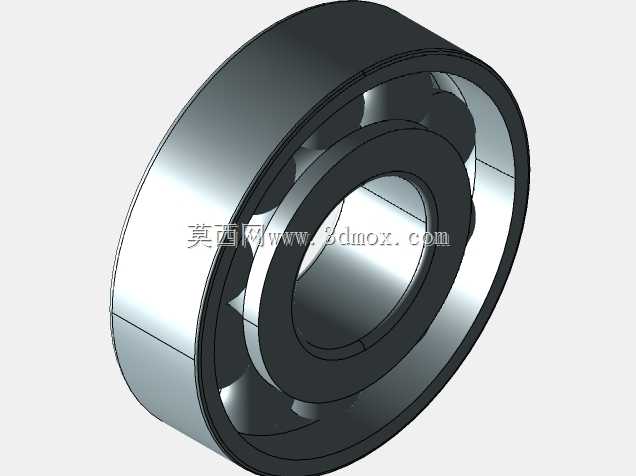

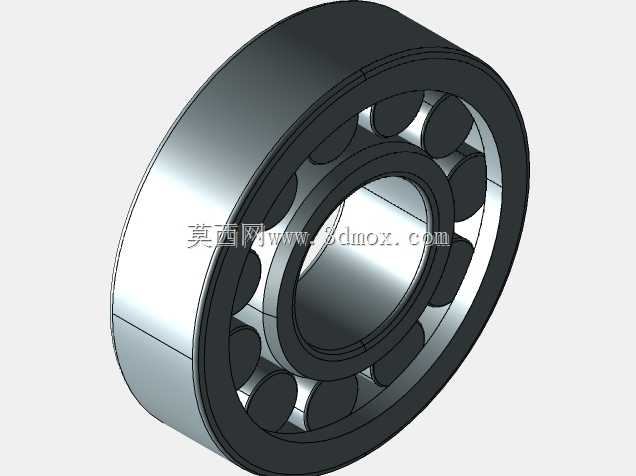

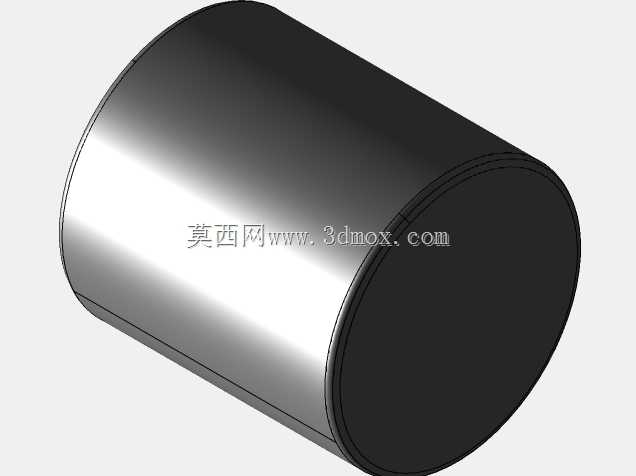

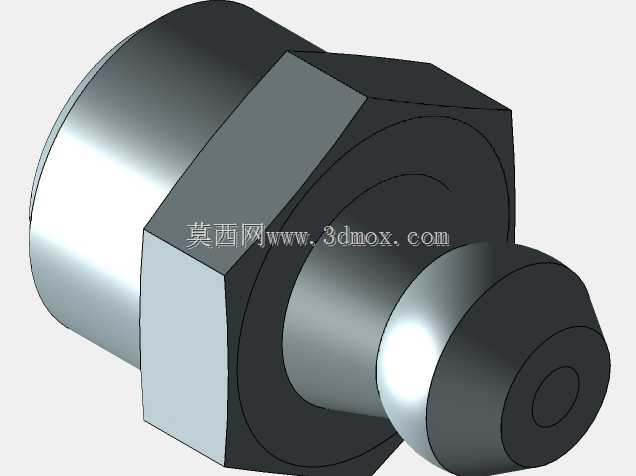

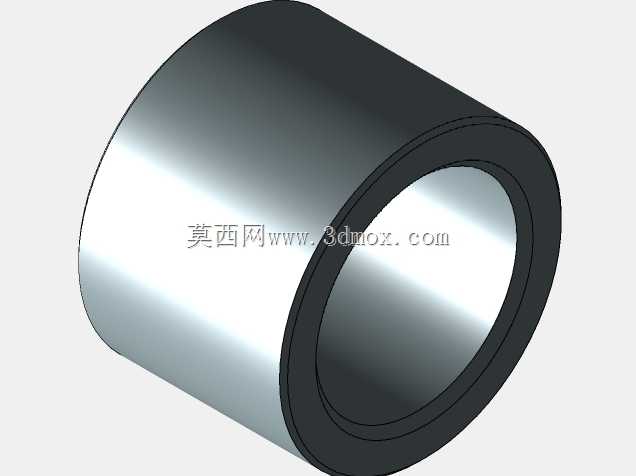

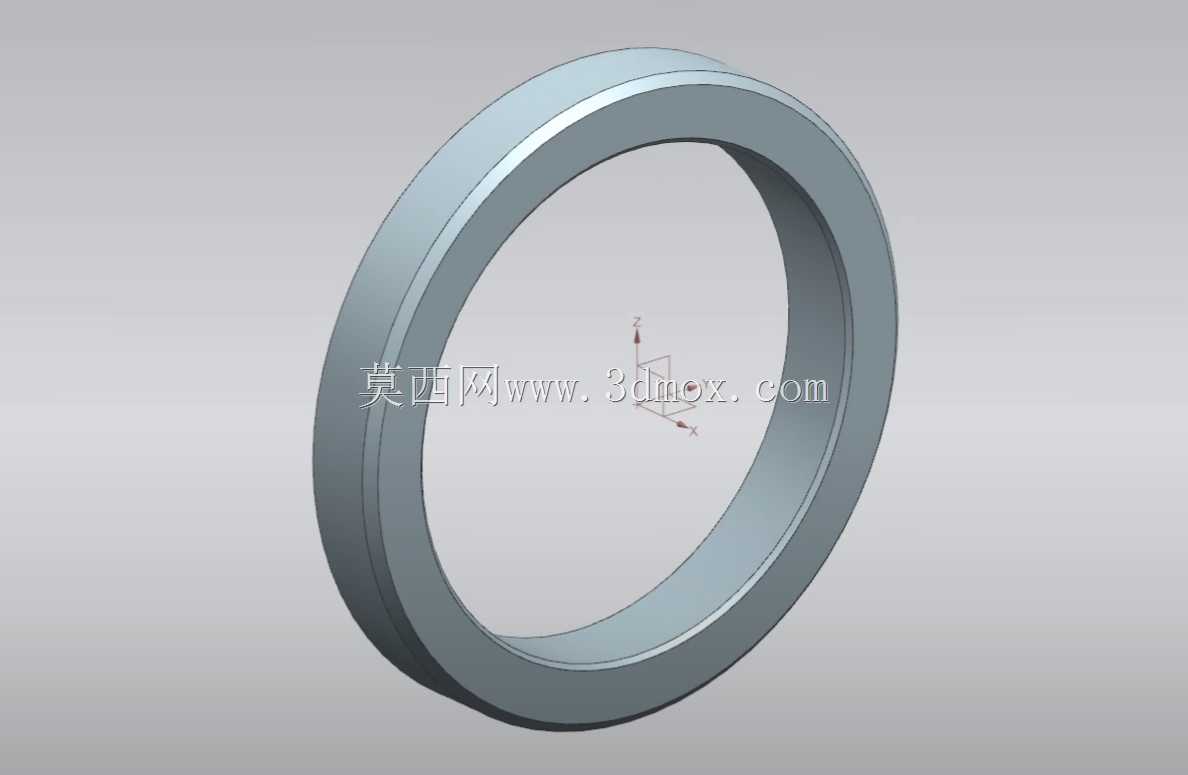

　　滚动体偏磨问题。轴承本体与座体采用过盈配合压装，两端设置多层接触式密封圈，可阻挡外界粉尘、切削液、水汽进入轴承内部滚道，同时防止轴承内部润滑脂泄漏，在多尘、潮湿的工业车间环境下也能保持稳定的润滑状态，减少日常维护的注脂频次。内部的滚动体采用满装优化排布，相比同尺寸的单列深沟球轴承，可承受更大的径向载荷，同时能承受一定程度的双向轴向载荷，适配轴系运行中出现的少量轴向窜动，避免滚动体端面与保持架出现硬接触撞击。从设计思路上看，该单元将轴承的密封、润滑、支撑、安装接口全部集成在一个独立组件内，设计人员在进行主机结构设计时，无需单独计算轴承座的壁厚、配合公差、密封槽尺寸，只需要根据轴径、载荷大小、安装空间直接选型即可，

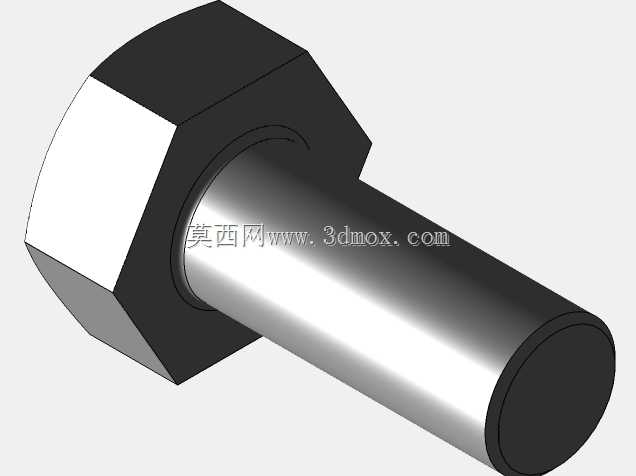

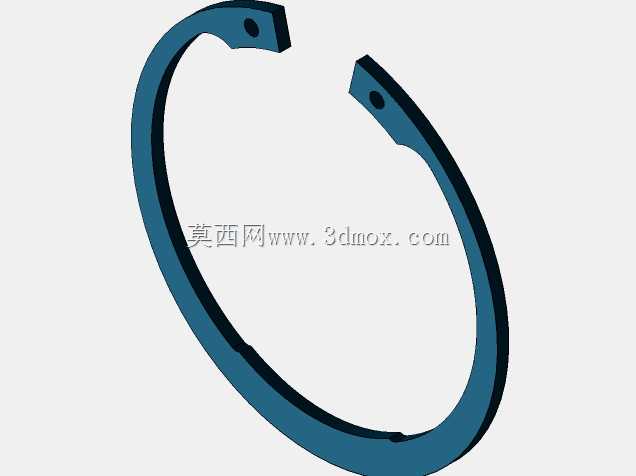

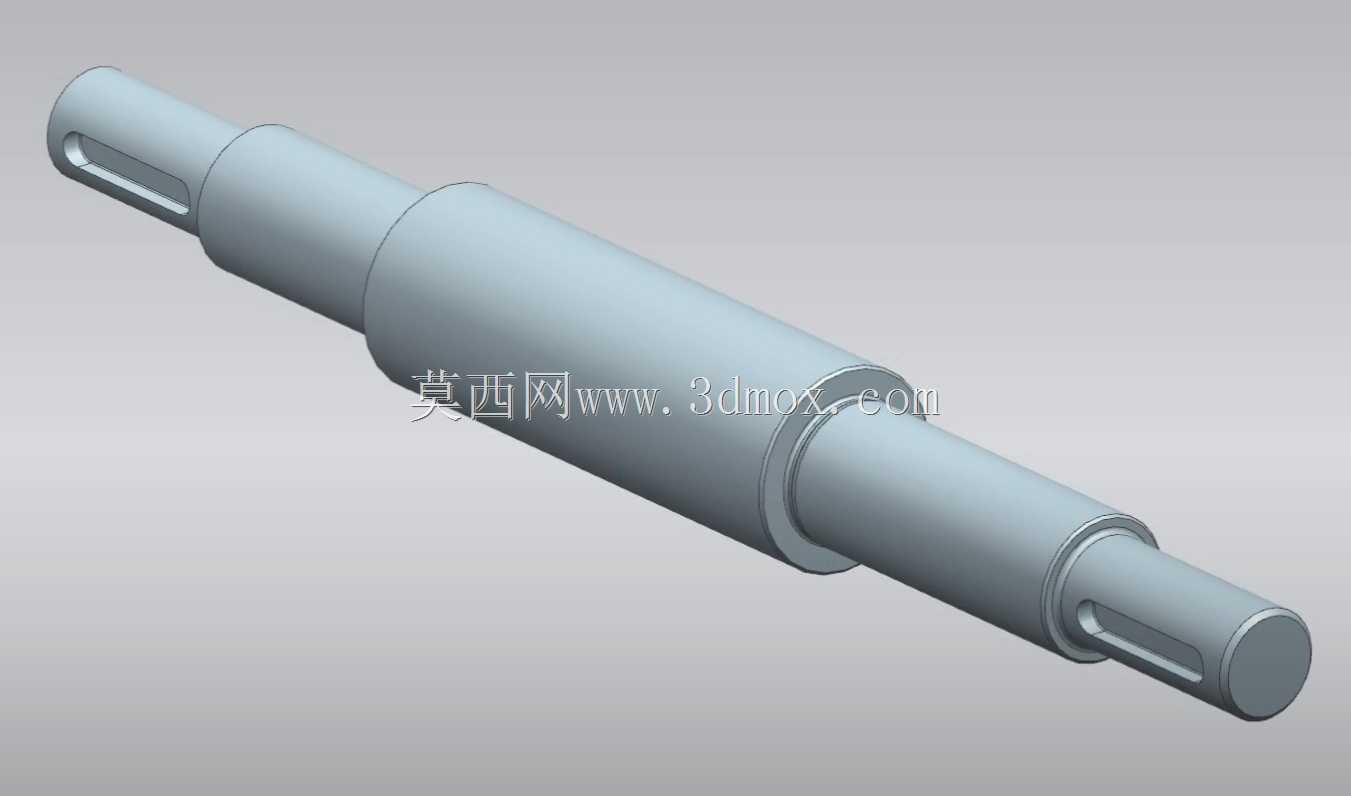

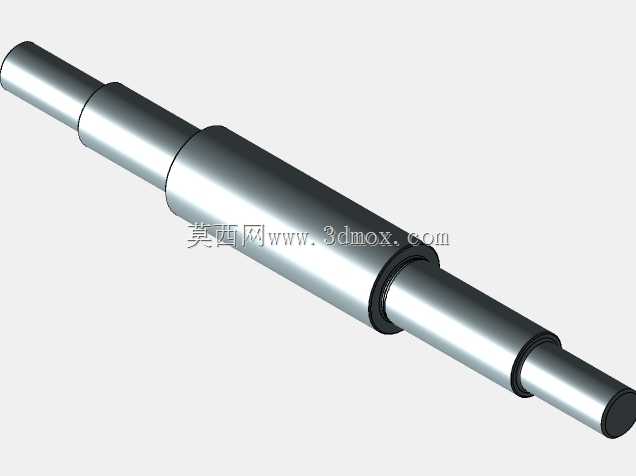

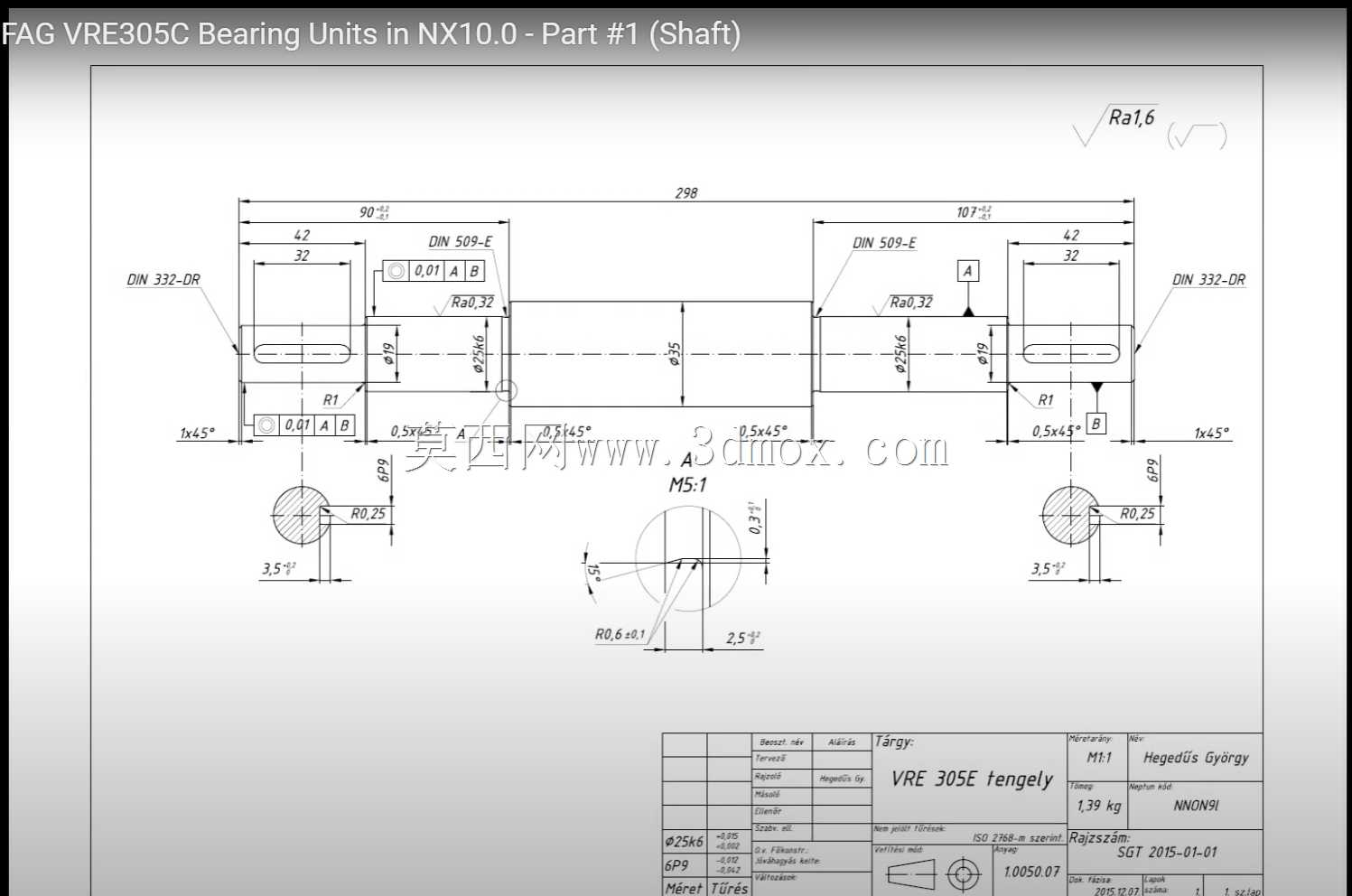

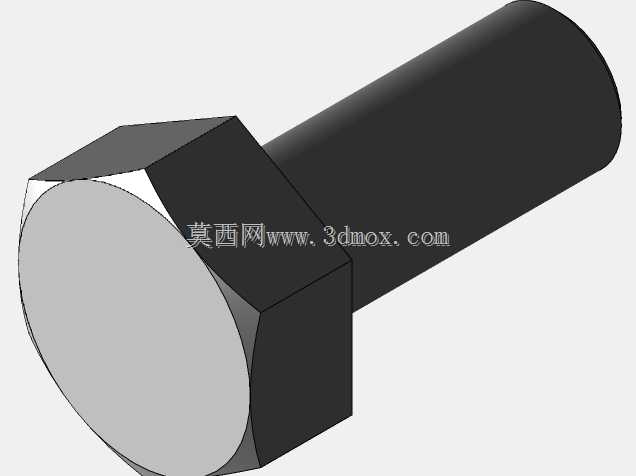

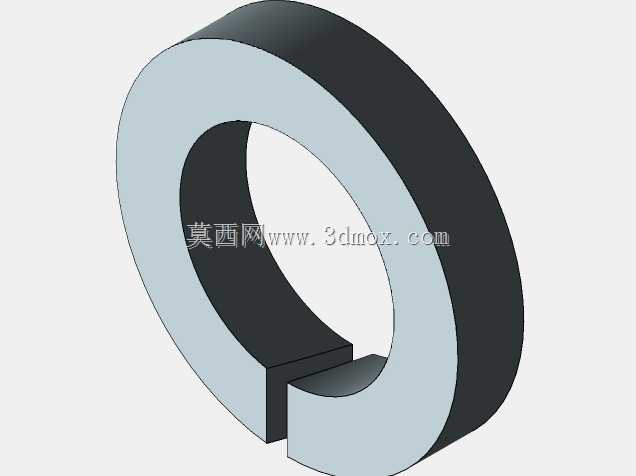

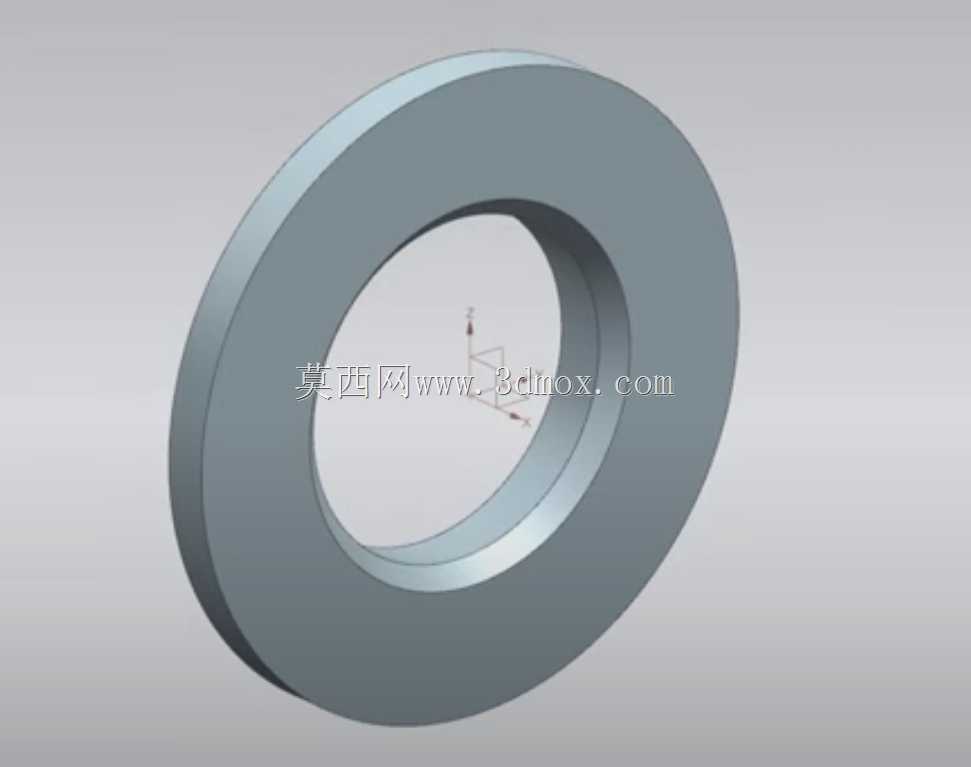

　　大幅缩短轴系部分的设计周期。装配时只需要将加工好的轴穿入轴承内孔，通过轴肩或者轴用挡圈完成轴向定位，再将底座螺栓锁紧即可完成安装，相比分体式轴承与轴承座的装配方案，可减少60%以上的装配工序，同时避免了分体装配时容易出现的轴承压装歪斜、配合公差选择不当导致的早期失效问题。在安装边界尺寸上，该单元的两个安装支脚中心距、轴承内孔直径、轴伸端长度、整体中心高都经过标准化匹配，可直接替换同型号的其他品牌同规格轴承单元，无需对主机的安装面进行二次加工，设备运维更换时的适配性极强。轴承座的外壳采用圆弧过渡的流线型外形，没有容易积尘的直角凹槽，日常设备清洁时可以很方便地擦去表面积攒的粉尘与油污，适合食品加工、

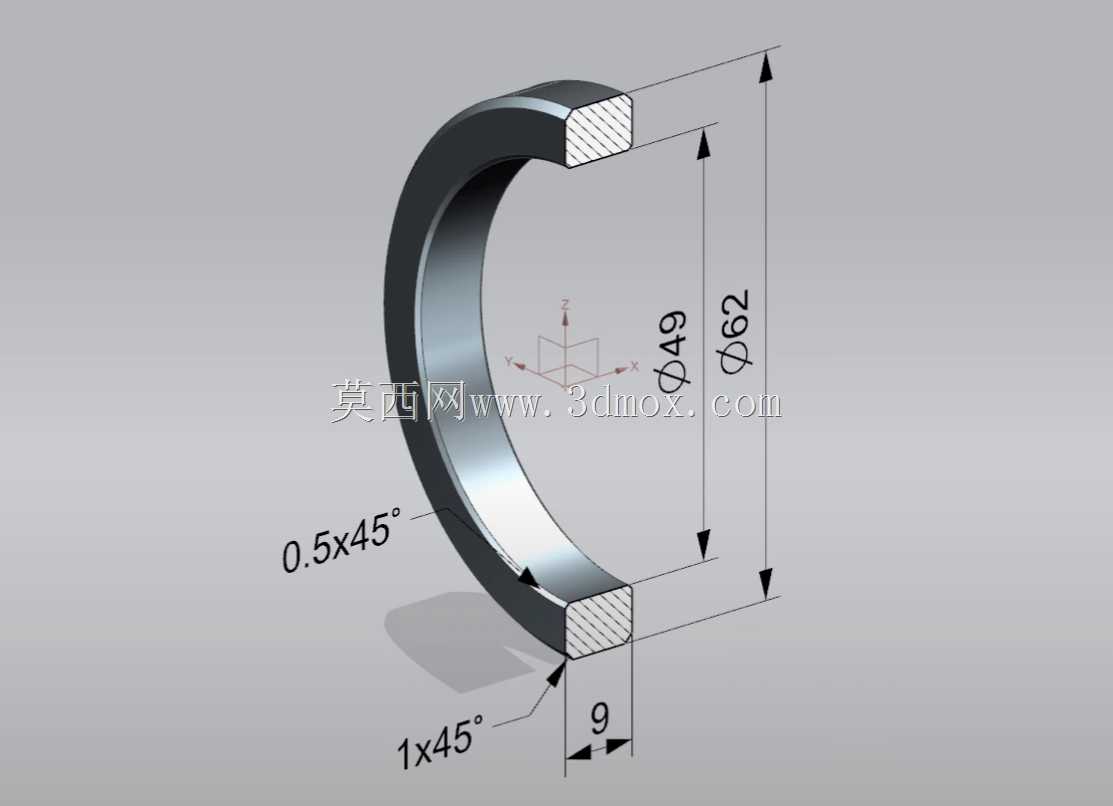

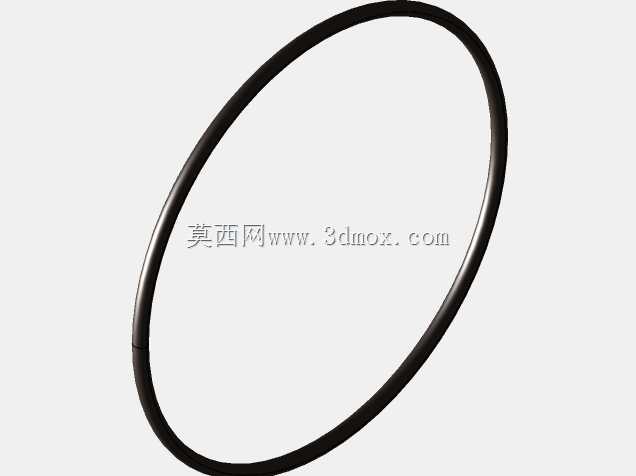

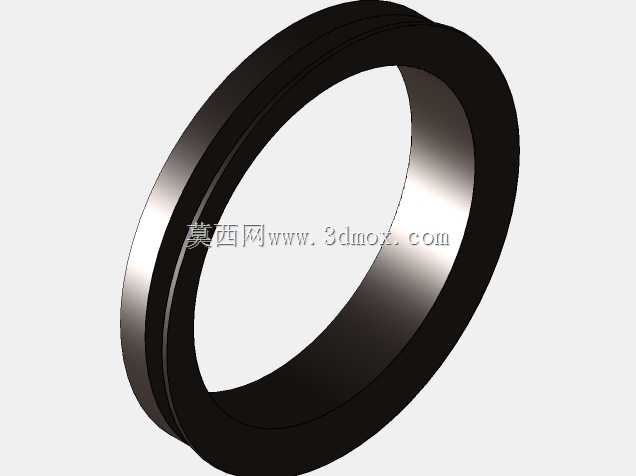

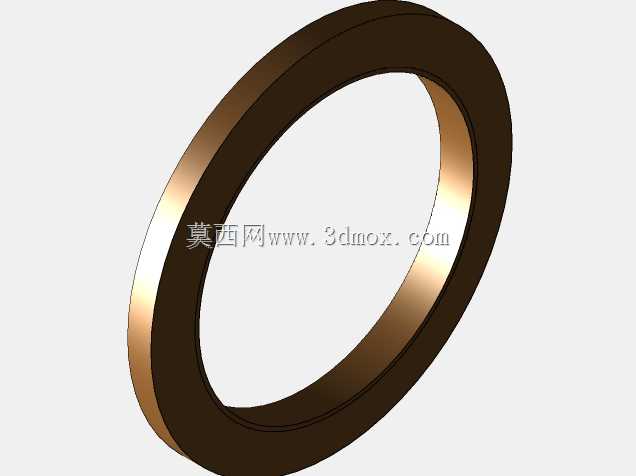

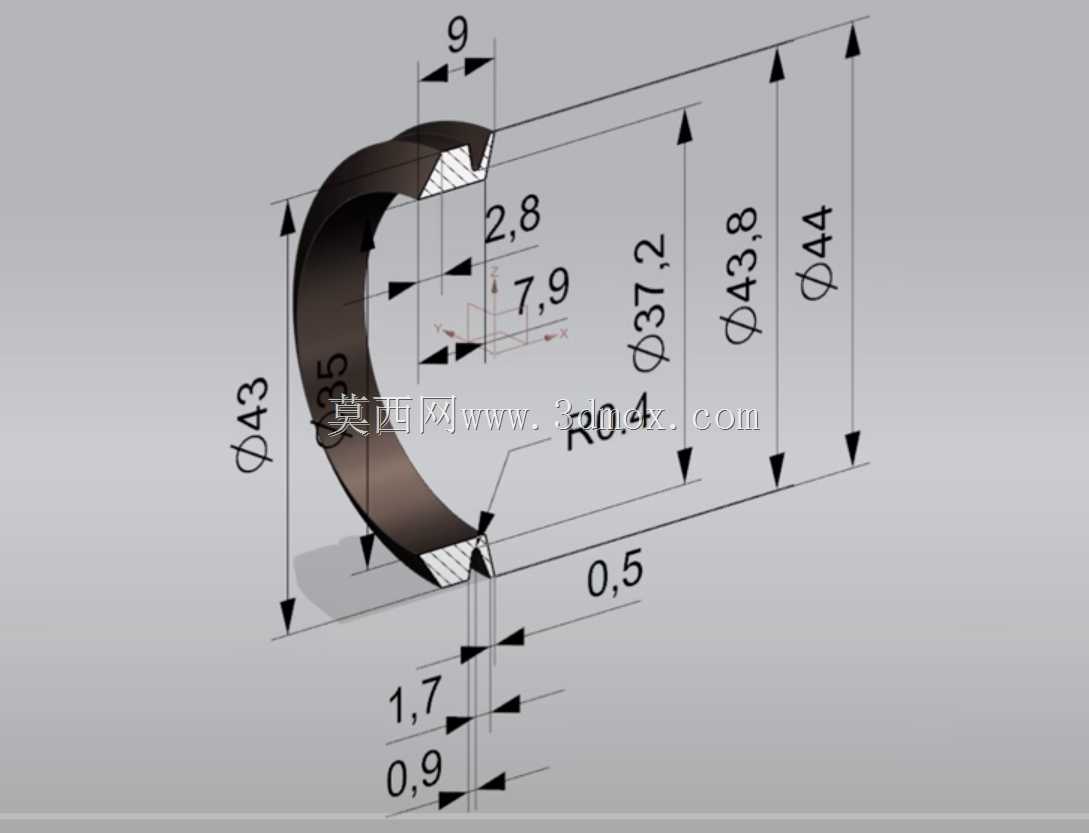

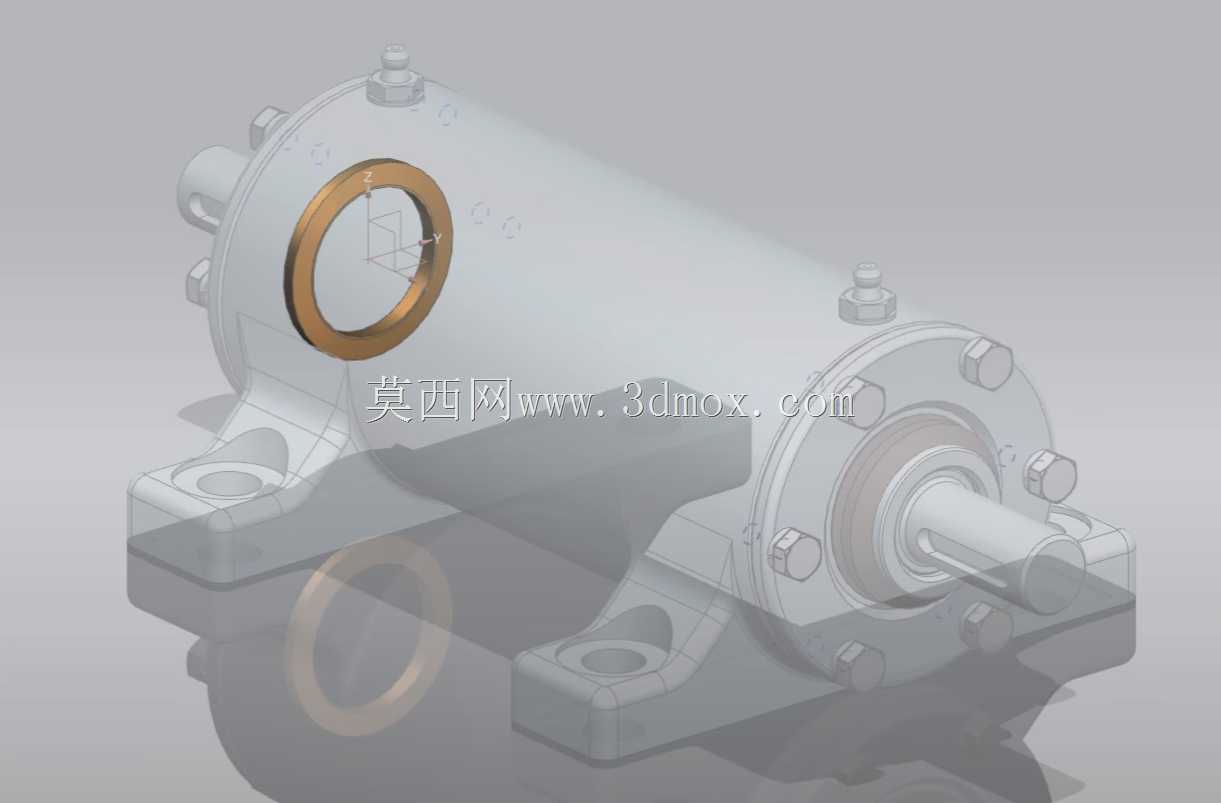

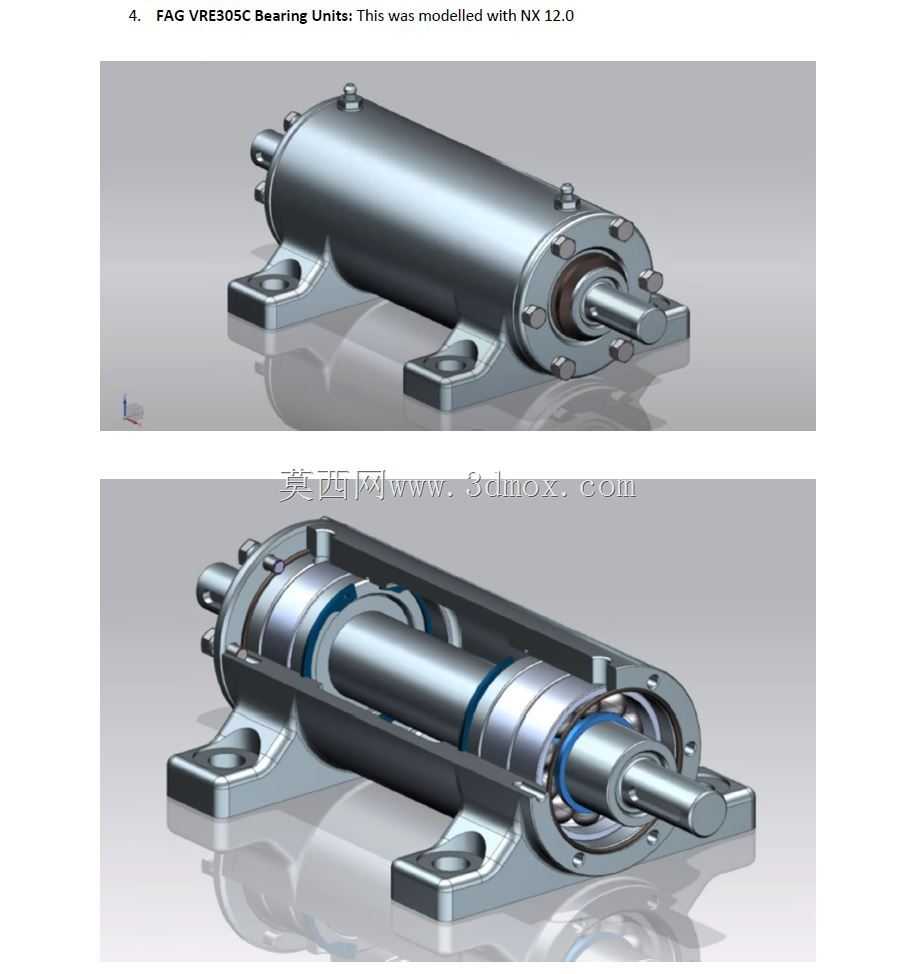

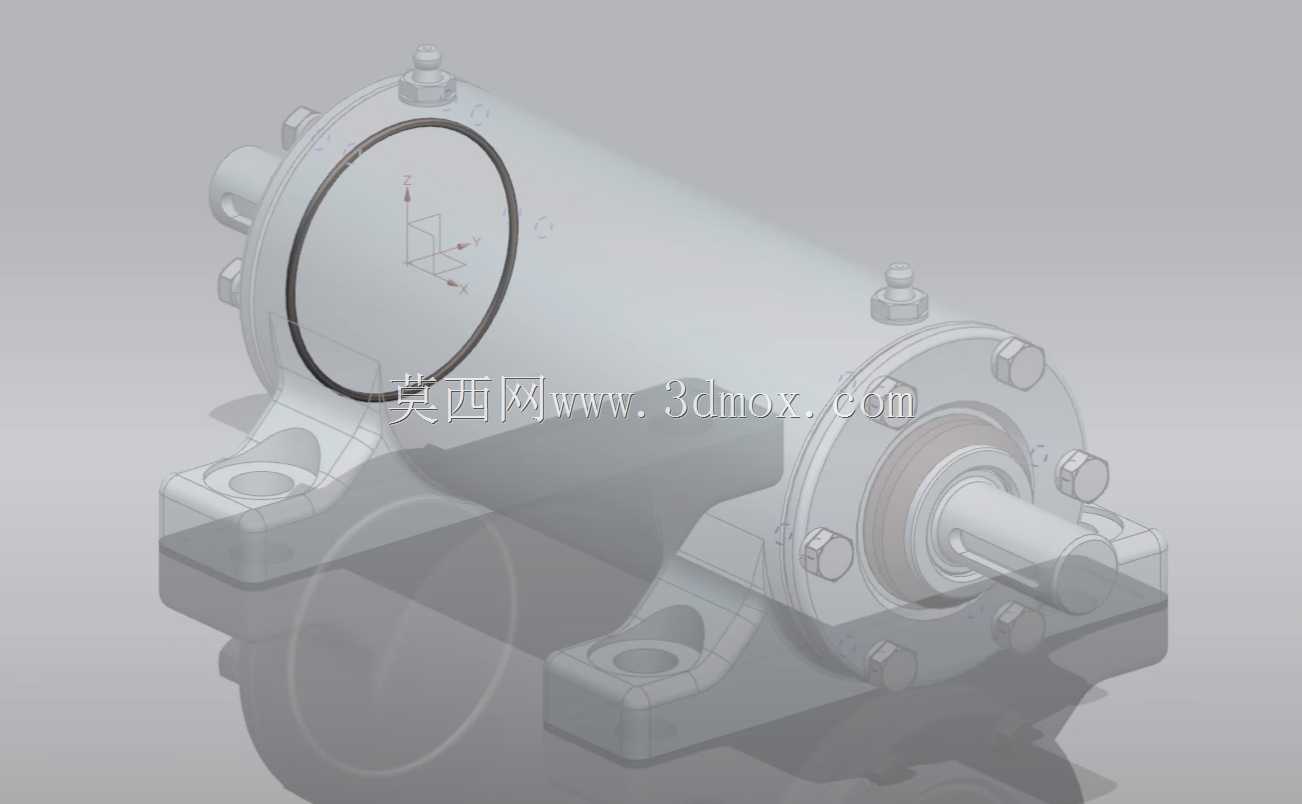

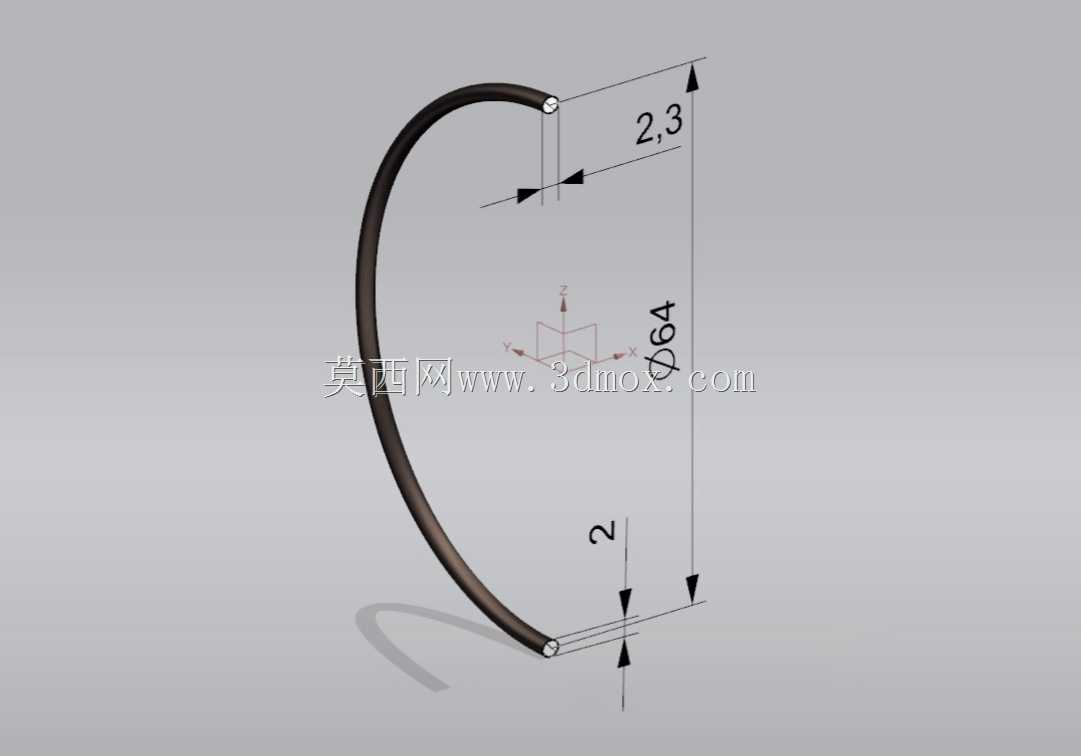

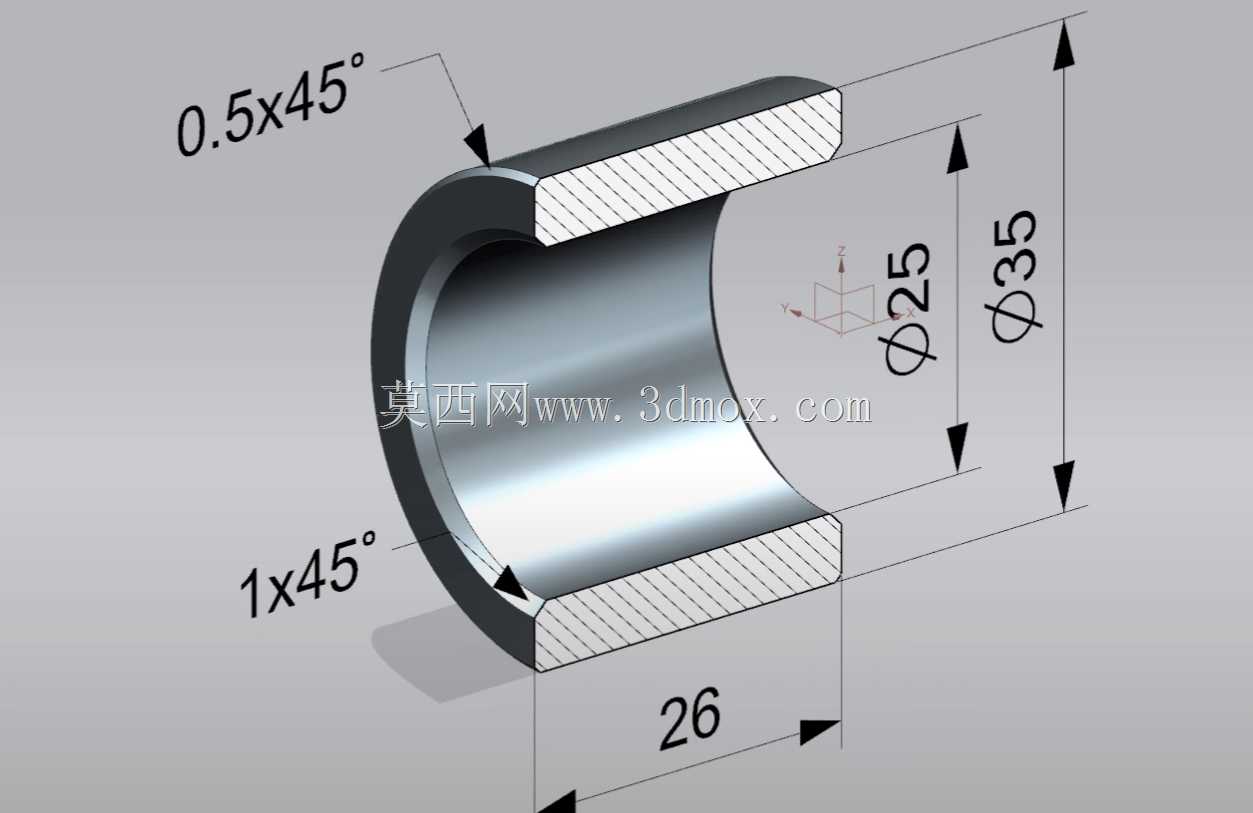

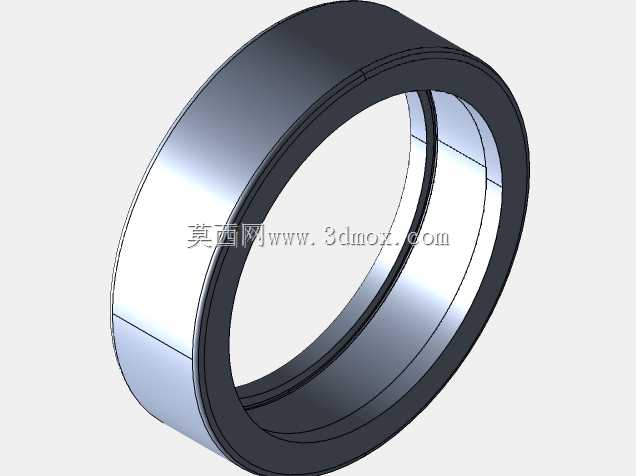

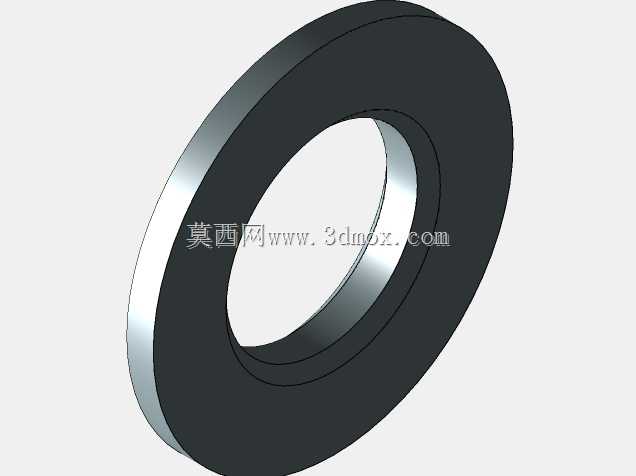

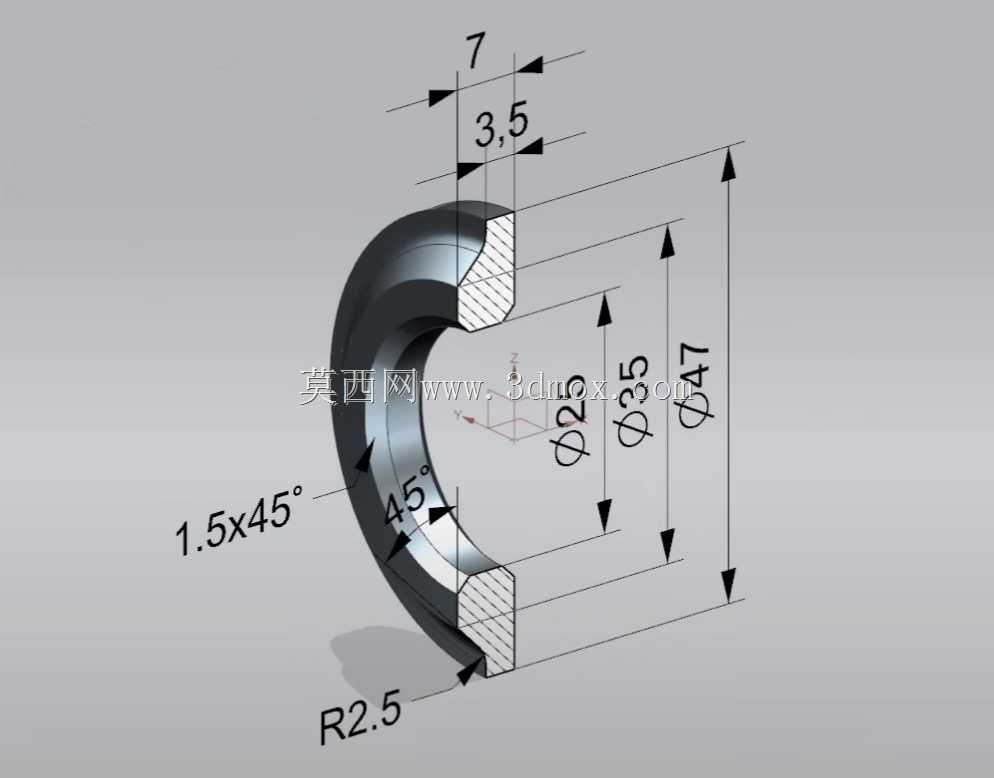

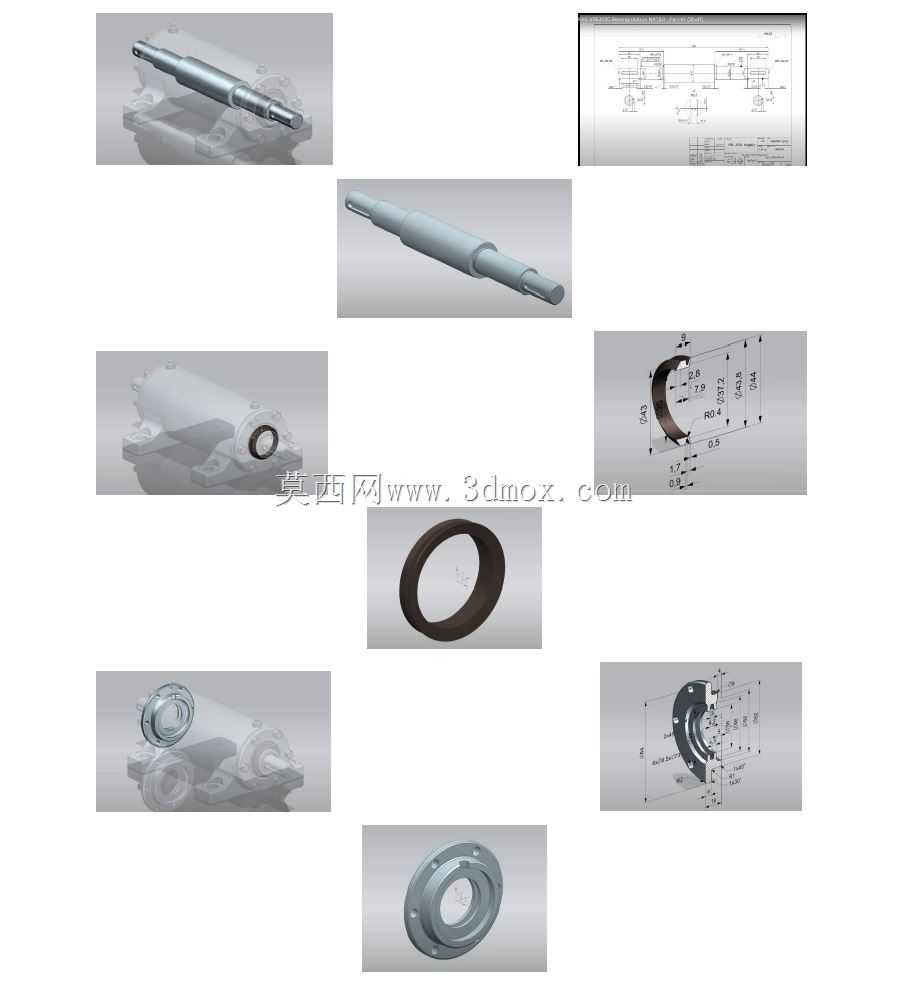

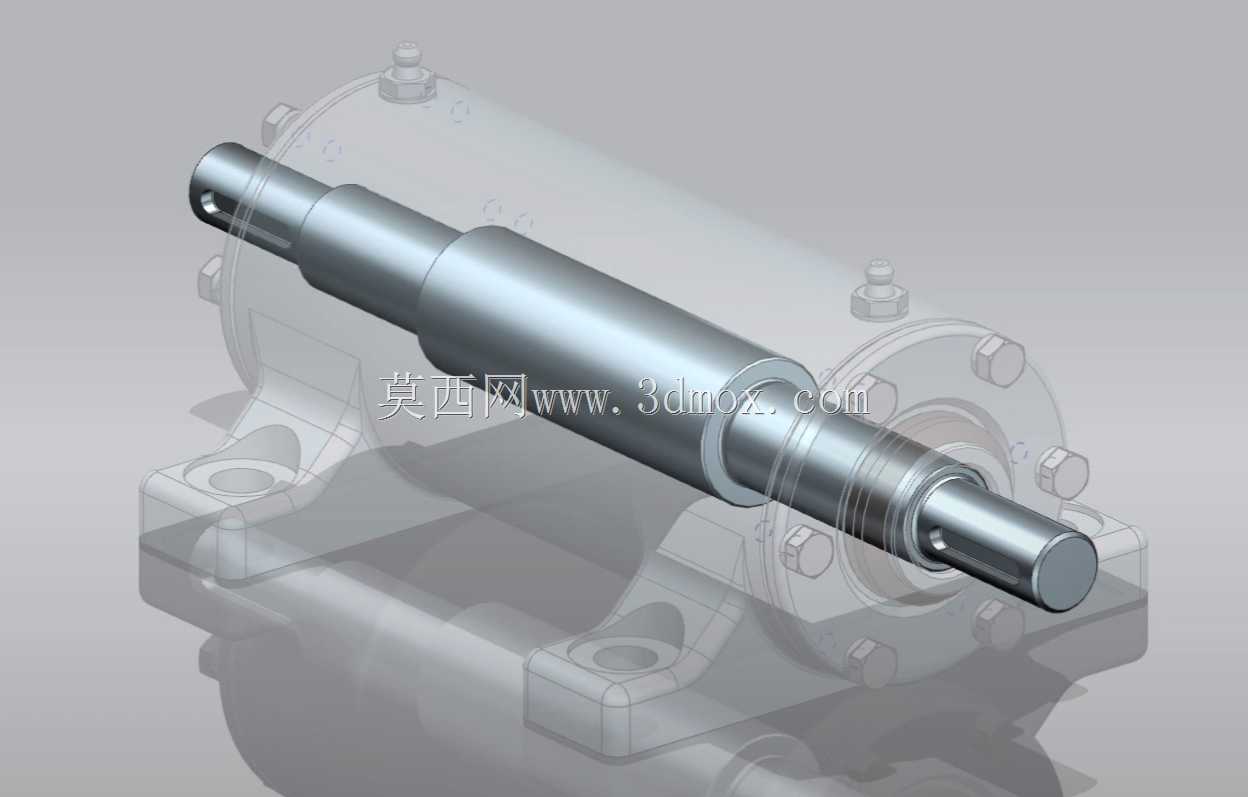

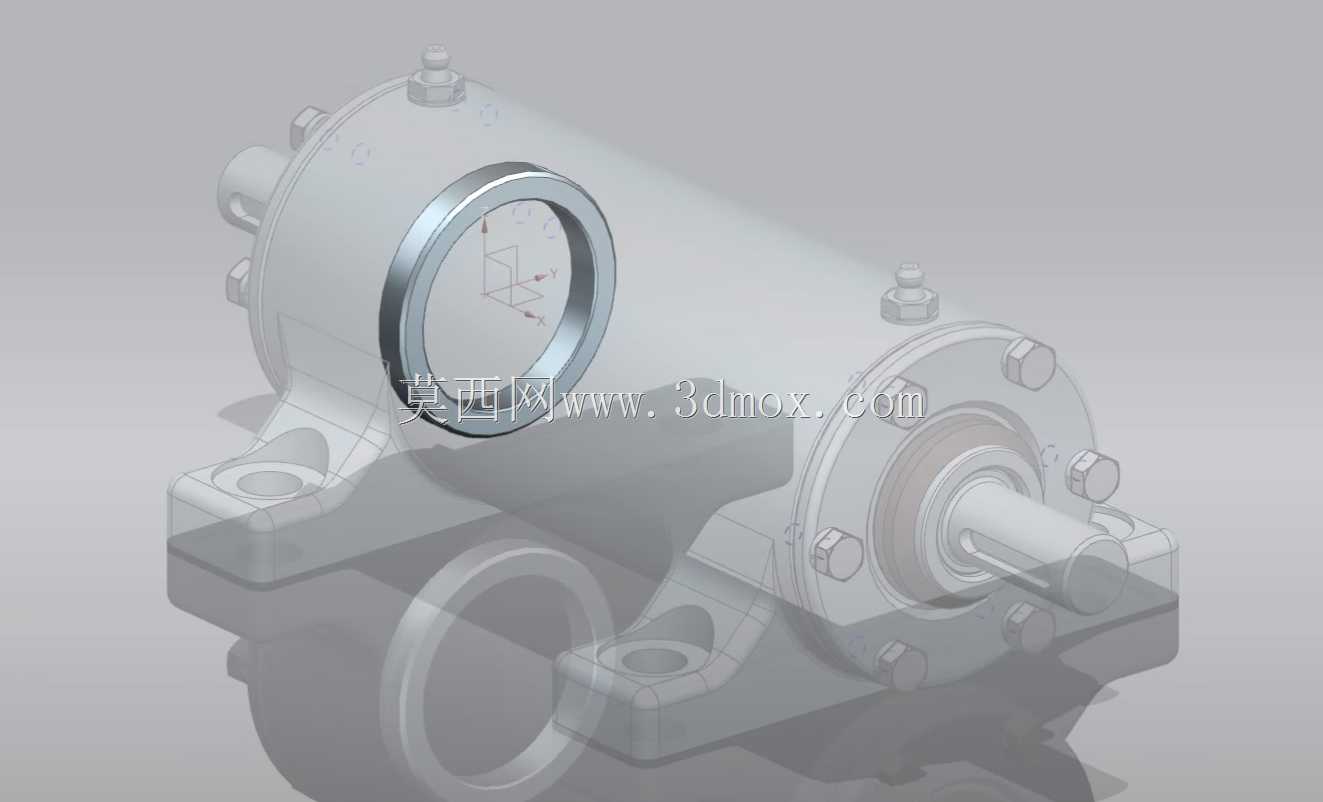

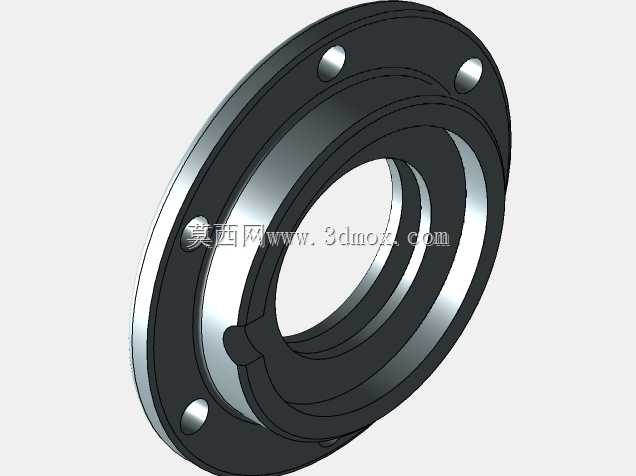

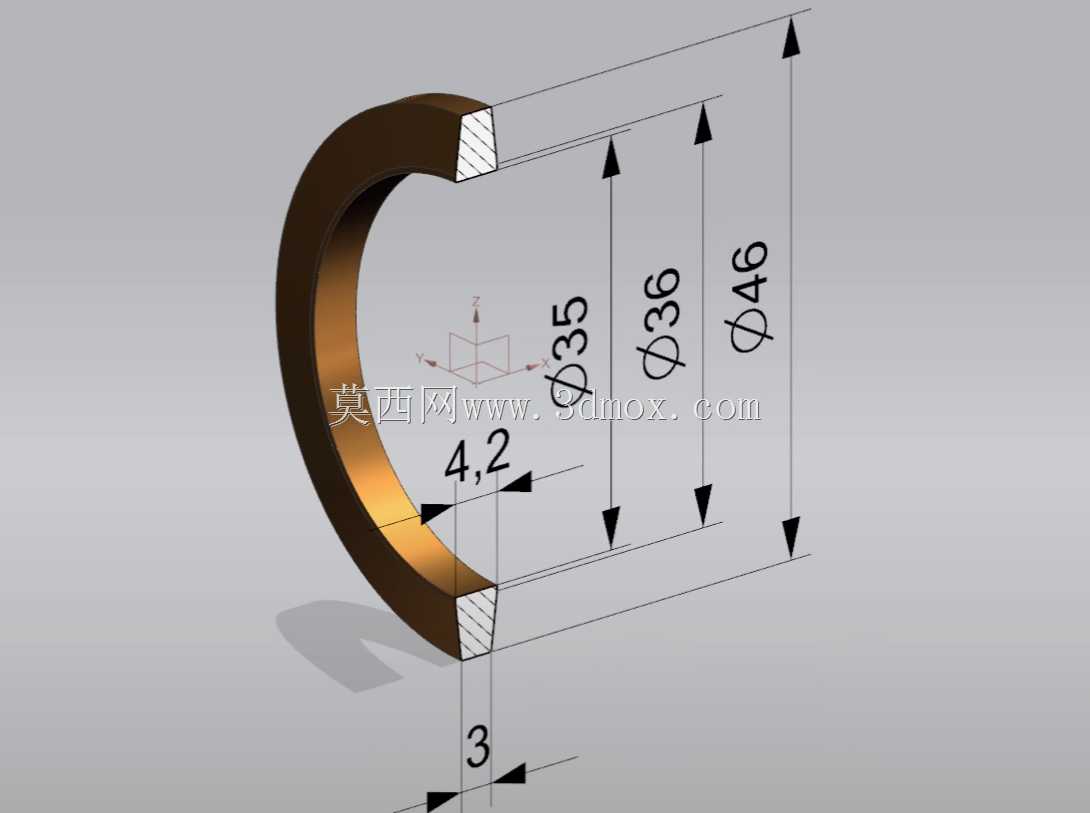

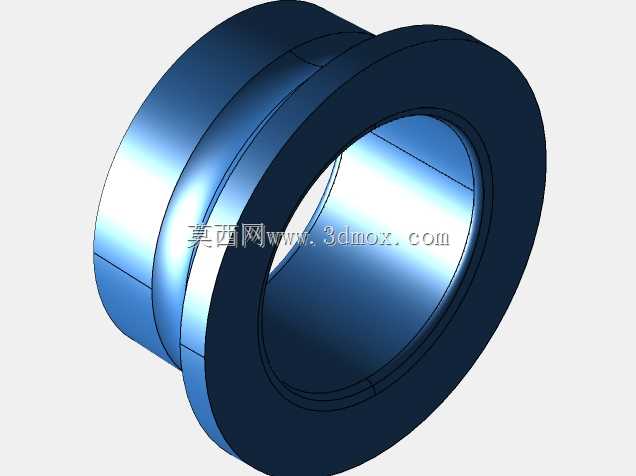

　　医药生产等对设备卫生清洁有要求的生产场景。轴伸端的密封结构采用多唇口设计，最外侧的防尘唇可以阻挡大颗粒粉尘进入，内侧的密封唇紧贴轴表面形成密封屏障，即使在有喷淋清洗的工况下，也不会出现清洗液渗入轴承内部导致润滑脂乳化的问题。在实际运行过程中，该轴承单元的滚动体与滚道之间采用优化的凸度设计，当轴系出现轻微的挠曲变形时，滚动体与滚道的接触应力仍能保持均匀分布，不会出现边缘应力集中导致的滚道点蚀、剥落问题，有效延长轴承的使用寿命。座体的材质采用高强度铸铁铸造，经过时效处理消除内应力，长期承受载荷也不会出现安装面变形、轴承座开裂的问题，在持续振动的工况下也能保持稳定的支撑精度。对于三维建模与结构设计从业者来说，该模型完整还原了轴承单元的内部装配关系，包括滚动体的排布、保持架的结构、密封件的截面形状、安装螺栓的孔位尺寸，在进行主机设备的三维装配时，可以直接调用该模型进行干涉检查，验证轴系长度、安装空间是否匹配，避免设计阶段出现尺寸干涉导致的生产返工。同时模型的剖视结构可以清晰展示内部的零件配合关系，帮助刚入行的设计人员理解带座轴承单元的装配逻辑，掌握支撑类部件的选型与设计要点，在进行同类产品的国产化设计或者结构优化时，可以直接参考其密封结构、安装接口的设计思路，减少试错成本。
