工业传动系统用皮带轮支撑固定支架

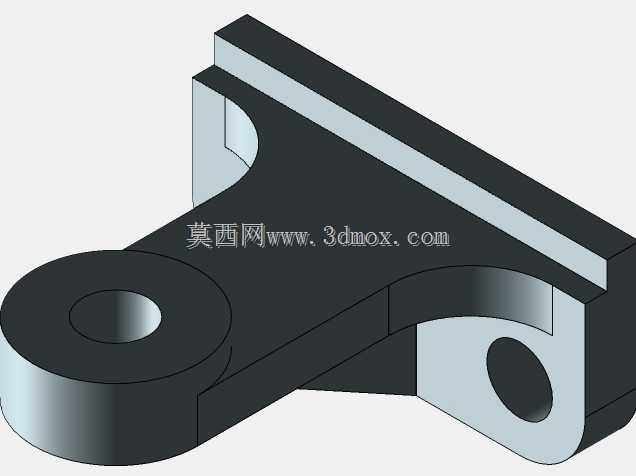

　　在带传动类工业设备的布局中，这类支架承担着皮带轮轴系的定位与载荷传递作用，常见于小型输送线、轻工机械传动单元、自动化设备的动力传输段，用来将皮带轮组件稳定固定在设备基座或者安装面板上，避免带传动过程中因轴系晃动出现皮带跳齿、打滑、偏磨的问题，保障传动效率与运行稳定性。从结构设计来看，支架主体采用一体化弯折加筋的构型，主体承力板做了厚度方向的等强度设计，大直径的带座安装孔位于支架左端，孔位做了沉台处理，用来嵌入轴承或者轴套，给皮带轮的转轴提供回转支撑，孔的端面加工有贴合平面，保证轴承安装时的端面垂直度，避免轴系安装后出现偏斜。支架右侧的带孔凸台是安装固定端，孔位轴线与左端皮带轮轴孔轴线保持严格的平行度公差，这个孔用来穿装固定螺栓，

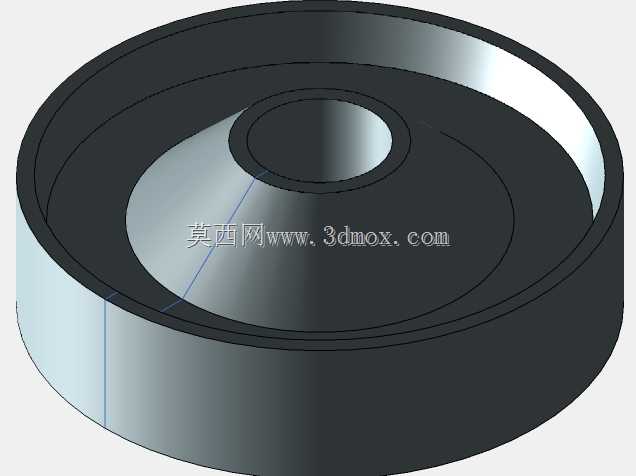

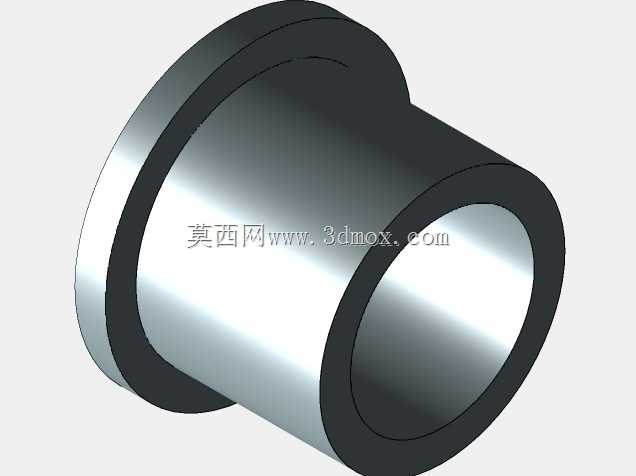

　　将整个支架锁定在设备的安装基准面上，凸台与主体承力板之间做了圆弧过渡，消除应力集中的薄弱点，避免设备长期运行受交变载荷时出现根部断裂的问题。支架中部的连接臂做了斜向的加强构型，没有采用多余的冗余材料，在保证整体结构刚性的前提下控制了零件自重，连接臂的上下边缘做了折边处理，相当于在承力板上增加了纵向加强筋，大幅提升了支架的抗弯曲、抗扭转能力，即使皮带张紧后产生较大的侧向拉力，支架也不会出现明显的形变。从安装边界来看，左端的大直径轴孔的径向尺寸匹配常用的小型皮带轮轴系配套轴承外径，孔的轴向长度满足轴承压装后的定位要求，不需要额外增加轴套来调整位置；右侧的固定孔位的中心高与左端轴孔的中心高差值，匹配对应规格皮带的安装中心距要求，

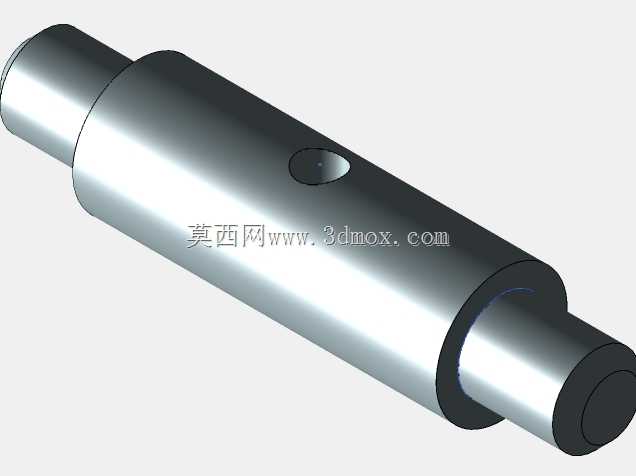

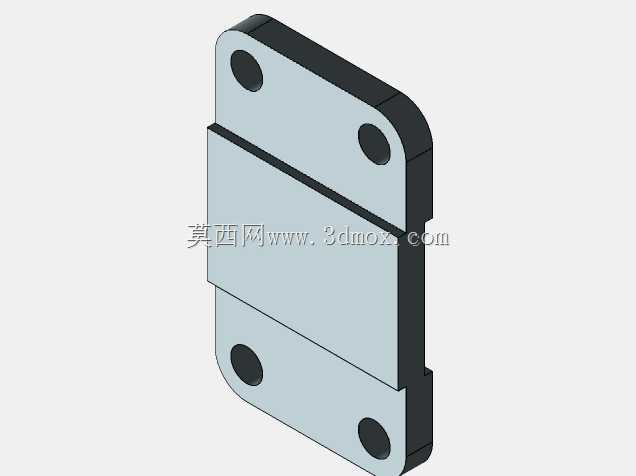

　　安装时只需要将右侧固定孔对准基座上的预装螺纹孔，拧紧螺栓即可完成定位，不需要额外做位置调整。这类支架在设计时充分考虑了带传动的受力特点，皮带张紧时产生的径向载荷会通过左端轴孔传递到整个支架主体，再通过右侧的固定点分散到设备基座上，斜向的连接臂刚好沿着载荷传递的方向布置，让材料的力学性能得到充分利用，不会出现局部应力过大的问题。在实际应用场景中，这类支架不需要做复杂的二次加工，安装时只要保证固定面的平面度符合要求，就能保证皮带轮的回转精度，减少皮带运行时的振动和噪音，同时因为结构没有多余的复杂型腔，不管是采用机加工还是压铸工艺生产，都能获得较高的成品率，适合批量配套在各类采用平皮带、V带传动的小型工业设备上。

　　支架的各个安装面都做了去毛刺处理，固定孔的位置公差控制在合理范围内，装配时不会出现螺栓穿装困难、轴孔对位不准的问题，在日常维护时，只需要松开固定螺栓就能整体拆下皮带轮组件，不需要拆解周边的其他结构，大幅降低了设备维护的工作量。针对带传动过程中可能出现的振动问题，支架的整体固有频率经过设计校核，避开了常用电机的运转频率区间，不会在设备运行时出现共振问题，进一步提升了传动系统的运行可靠性。
