弹药同轴度检测专用工装结构设计

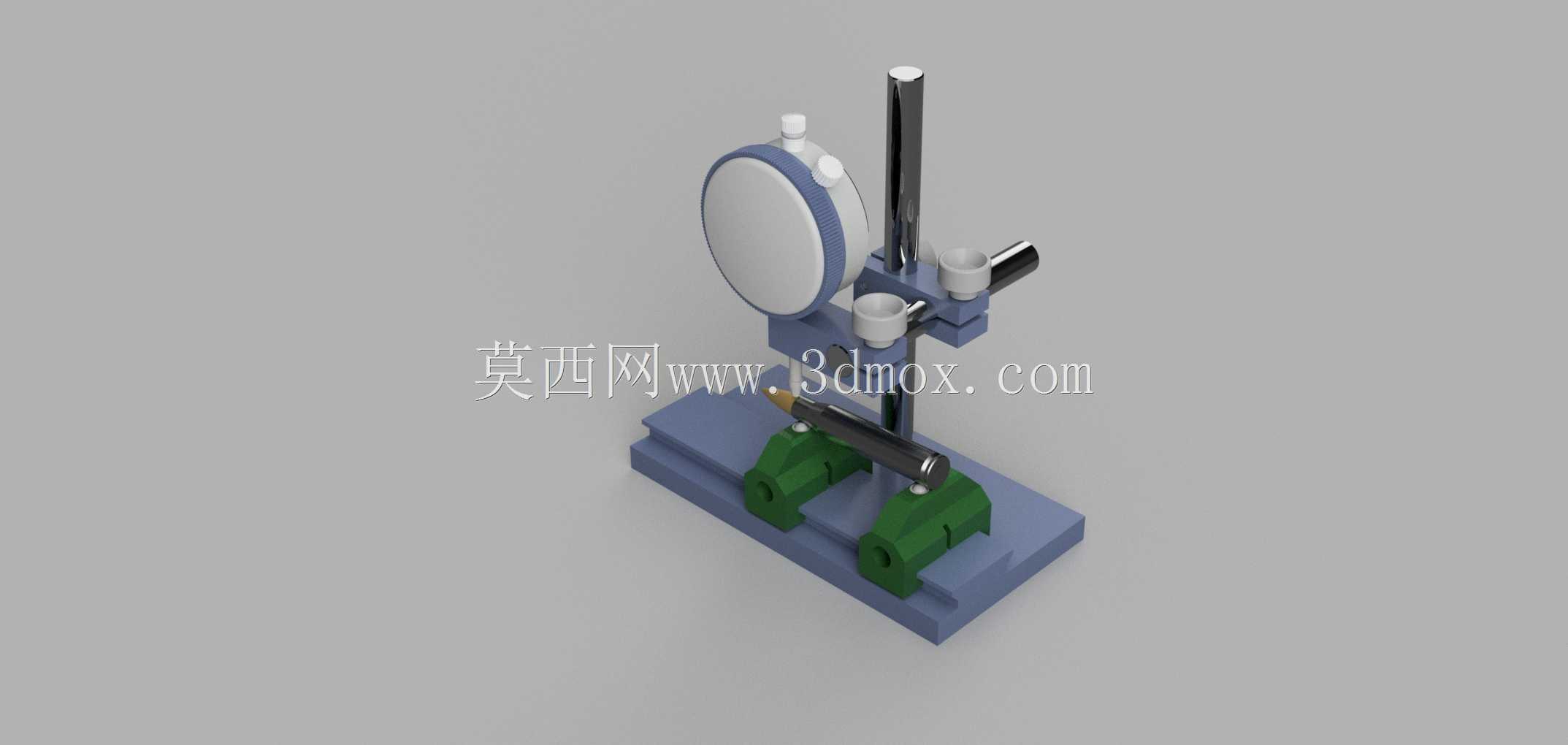

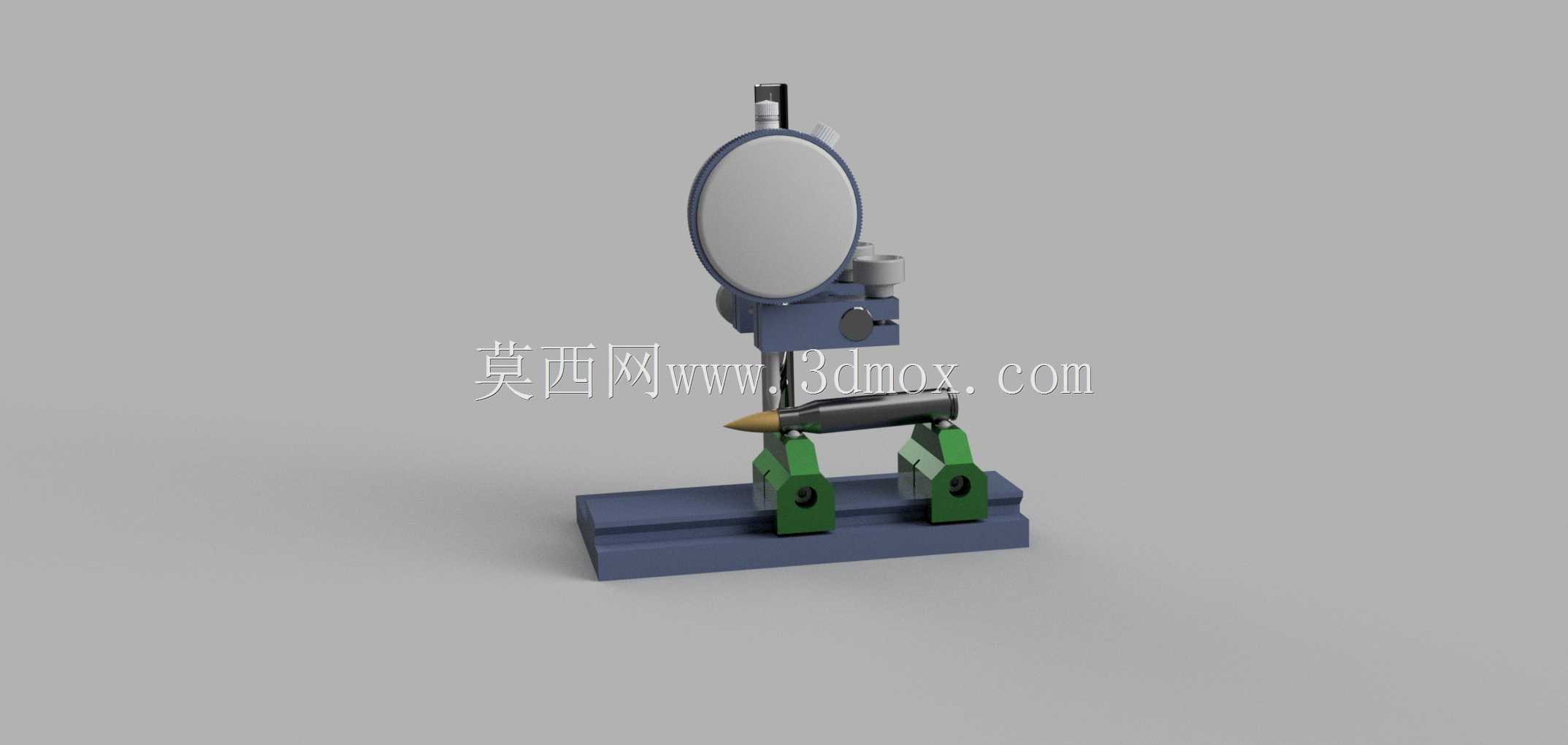

　　在常规弹药的生产装配环节，弹体与药筒、引信结合部位的同轴度误差，会直接影响弹药入膛适配性、射击精度甚至存储运输的安全性，这类形位公差的检测无法依靠通用卡尺、千分尺完成，必须依托专用的定心夹持检测装置实现快速、稳定的批量检测，本次呈现的检测工装，就是针对中小口径弹药同轴度检测场景开发的专用检具。整套装置采用卧式双V型块定心结构作为核心装夹基准，两个对称布置的V型支撑块安装在一体化铸造的平直底座上，底座采用灰铸铁材质经时效处理后磨削加工安装基准面，平面度控制在0.02mm/100mm范围内，避免长期使用出现应力变形影响检测精度；V型块采用90度开口设计，支撑面镶嵌硬质合金片经研磨处理，粗糙度达到Ra0.8以下，

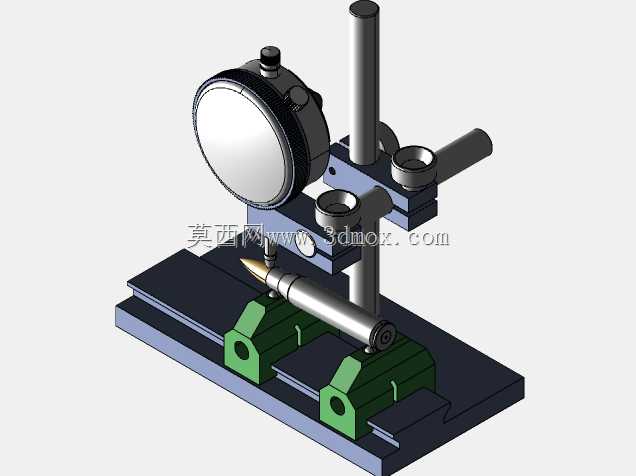

　　既可以适配不同直径规格的弹体圆柱面定位，又能减少长期摩擦带来的基准面磨损，V型块与底座之间采用T型槽连接结构，可根据被测弹药的总长调整两个支撑块的间距，调整范围覆盖100mm到350mm长度的被测件，适配多数中小口径榴弹、穿甲弹的检测需求。装置的检测端采用杠杆式百分表作为读数元件，表架通过可多维度调整的悬臂结构连接在底座后侧的立柱上，悬臂可沿立柱做上下升降、周向旋转以及前后伸缩调整，调整到位后通过滚花锁紧螺钉固定位置，测头采用硬质合金平测头，检测时将被测弹药放置在两个V型块上，手动缓慢旋转弹体一周，百分表的读数差值即为被测截面的径向圆跳动量，通过沿弹体轴向移动表架位置，可检测不同截面的跳动偏差，

　　综合判定弹体整体的同轴度是否符合工艺要求。不同于立式检测装置容易出现的被测件自重挠曲问题，卧式支撑结构的受力方向与重力方向一致，支撑点的受力均匀，不会因为弹体自重产生附加的弯曲变形带来检测误差，对于长径比超过5的弹类零件检测适配性更好。装置的底座底部设置四个可调式防震垫铁，可在车间现场的检测工位快速调整装置水平，不需要额外制作安装基础，适合在生产流水线的终检工位、计量室的抽检工位灵活布置。整套装置的操作不需要专业计量人员经过长时间培训，一线检验员经过简单讲解即可完成装夹、检测、读数全流程，单件检测时间不超过15秒，完全满足批量生产过程中的在线检测节拍要求。在结构设计过程中，充分考虑了车间现场的使用环境，

　　所有外露的金属部件都做了发黑防锈处理，活动配合部位预留了防尘密封结构，避免车间内的金属切屑、粉尘进入配合间隙导致调整卡滞；百分表的安装位置设置了防撞橡胶挡块，调整悬臂位置时不会因为操作不当导致测头碰撞V型块或者被测件损坏表头。从安装边界来看，整套装置的底座长度为420mm，宽度为180mm，总高度（含表架最大升起位置）为380mm，放置在常规的检验工作台上即可使用，不需要额外占用过大的工位空间，装置整体自重约12kg，单人即可完成搬运移位，适配多工位轮换检测的使用需求。在实际使用场景中，这套检具除了可以检测弹药的同轴度，更换适配的测头之后，也可以完成轴类零件的径向圆跳动、端面圆跳动检测，扩展使用场景下可覆盖多数回转体小型零件的形位公差快速检测，不需要对主体结构做大幅改动，仅需更换对应规格的V型块或者调整测头形式即可完成适配。
