爪极间隙检测专用量具结构设计

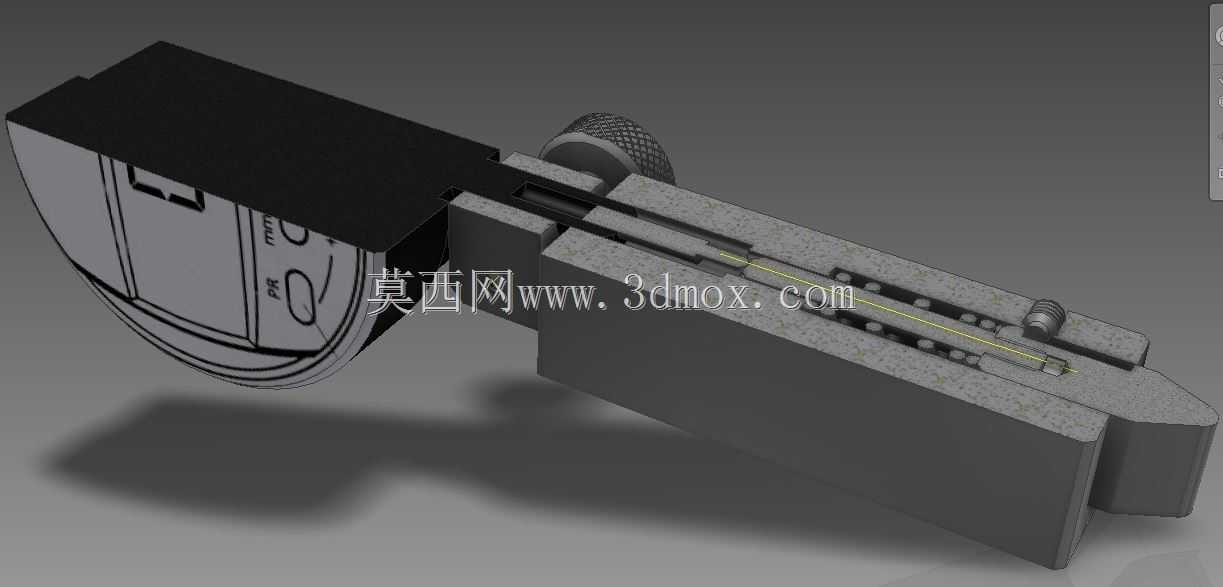

　　在电机核心零部件爪极的生产加工环节，爪极与配合部件之间的间隙值直接决定电机装配后的气隙均匀度，进而影响电机运行时的磁路效率、振动噪声水平与服役寿命，这款爪极间隙规正是针对该检测场景开发的接触式测量工装，可适配生产线旁快速抽检、装配工位全检以及来料入厂检验等多场景使用，替代传统塞尺测量效率低、人为读数误差大的痛点。从结构设计逻辑来看，这款检具采用了类卡尺的滑移式测量架构，主体测量基座采用高刚性合金结构钢加工，基座上开设的精密导向槽与滑移测量臂之间采用小间隙滑动配合，配合面经过研磨处理，保证滑移过程无卡滞、无径向窜动，测量臂的直线度公差控制在0.008mm以内，避免滑移过程中测量头偏斜带来的读数误差。测量端的测头采用硬质合金镶嵌结构，

　　测头工作面经过精密研磨，表面粗糙度达到Ra0.2以下，长期与爪极工件接触不会产生磨损变形，保证测量精度的长期稳定性；读数显示区域集成了数显模块，可直接输出间隙测量值，分辨率可达0.01mm，测量人员无需进行刻度换算，直接读取数值即可完成判定，大幅降低一线检测人员的操作门槛。检具的锁紧机构设置在滑移臂的尾端，采用滚花旋钮式锁紧结构，当测头接触到被测爪极的测量面后，拧紧锁紧旋钮即可固定滑移臂位置，方便测量人员将检具从狭窄的装配间隙中取出后再读取数值，避免在装配空间内读数视线受阻带来的误差。从安装与使用边界来看，这款检具的整体握持段采用符合人体工学的弧形轮廓设计，单手握持即可完成全部测量操作，测量臂的有效行程覆盖了常见规格车用发电机爪极、

　　工业电机爪极的间隙测量范围，测头的厚度设计为1.5mm，可伸入爪极与磁轭之间的狭窄缝隙内完成测量，不会因为测头厚度过大无法进入测量位置，也不会因为测头过薄产生刚性不足的变形问题。导向槽内部集成了恒力弹簧结构，可保证滑移臂在测量过程中始终保持恒定的测量压力，避免不同操作人员按压力度不同带来的测量值偏差，同一工件多次重复测量的示值误差可控制在0.01mm以内，满足精密零部件检测的精度要求。在实际产线应用中，这款检具无需额外的电源接线、校准台架等配套设施，操作人员经过简单培训即可上手使用，单工位单次测量时间不超过3秒，相比传统塞尺测量效率提升6倍以上，同时数显输出的模式可直接对接产线质量数据采集系统，测量数值可实时上传至质量管理平台，

　　方便质量管理人员统计爪极加工过程的间隙值波动趋势，及时调整加工设备参数，减少不合格品流出。检具的基座侧面预留了校准基准面，日常使用中可通过量块定期进行示值校准，无需返厂即可完成日常精度维护，校准过程仅需1分钟即可完成，不会占用过多产线生产时间。整体结构没有复杂的传动部件，日常维护仅需定期在导向槽内涂抹少量轻质润滑脂即可保证滑移顺畅，长期使用的维护成本极低，适合在机加工车间、电机装配车间等多粉尘、多油污的生产环境下稳定服役。
