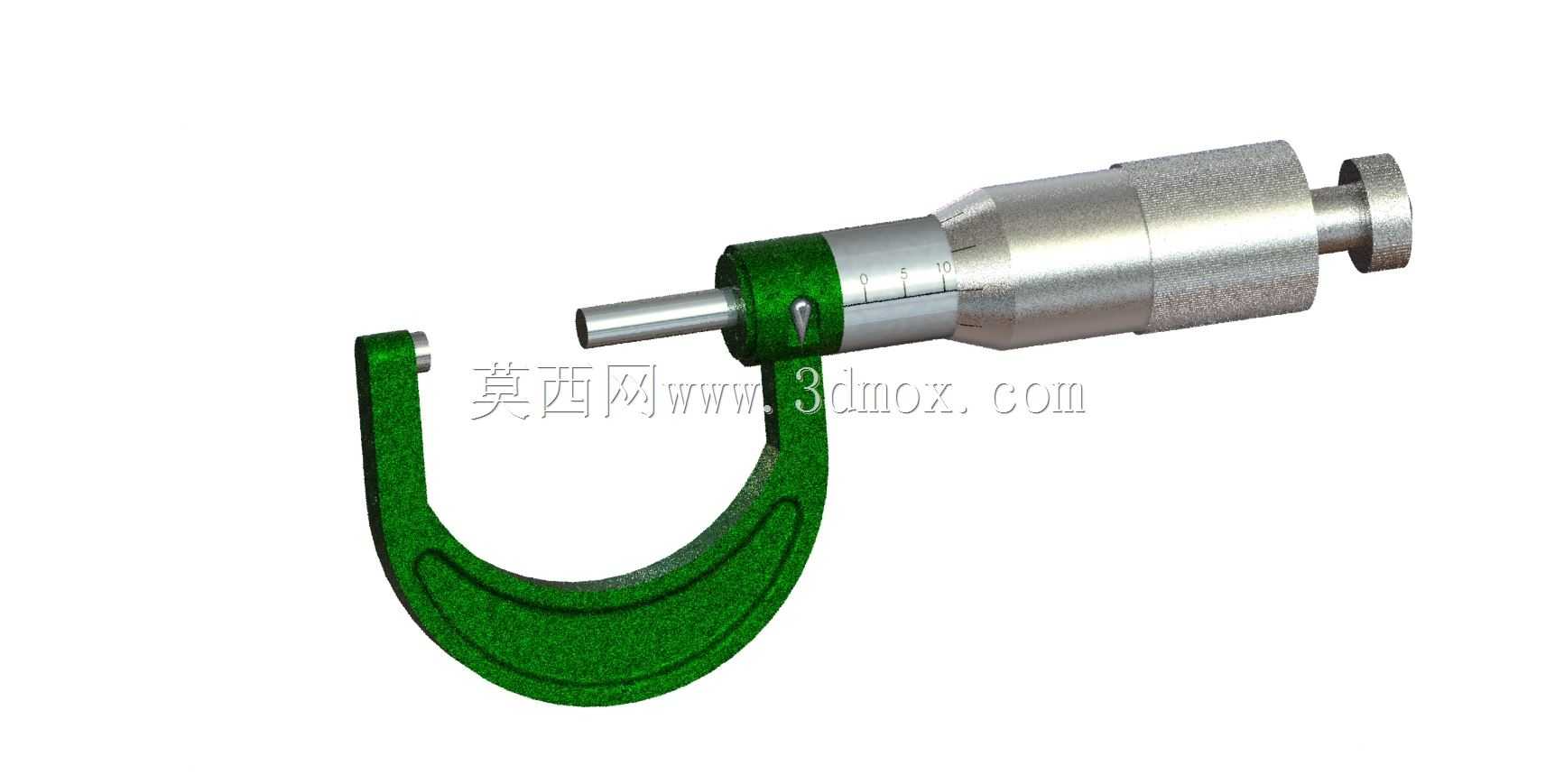

外径测量用螺旋千分尺结构三维建模

项目分类:量具 发布时间:2022-03-28 ID:596026
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模
  • 外径测量用螺旋千分尺结构三维建模

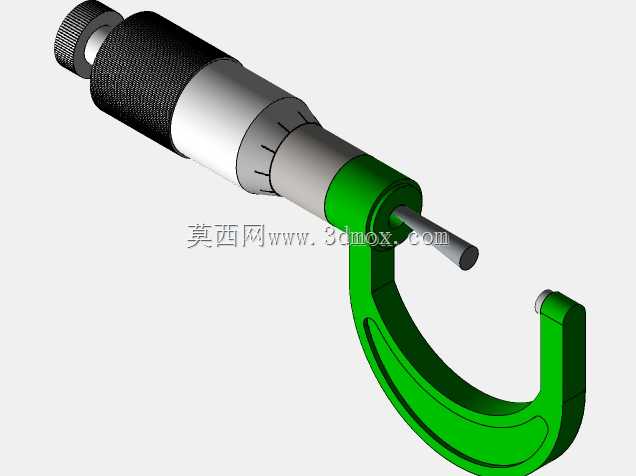

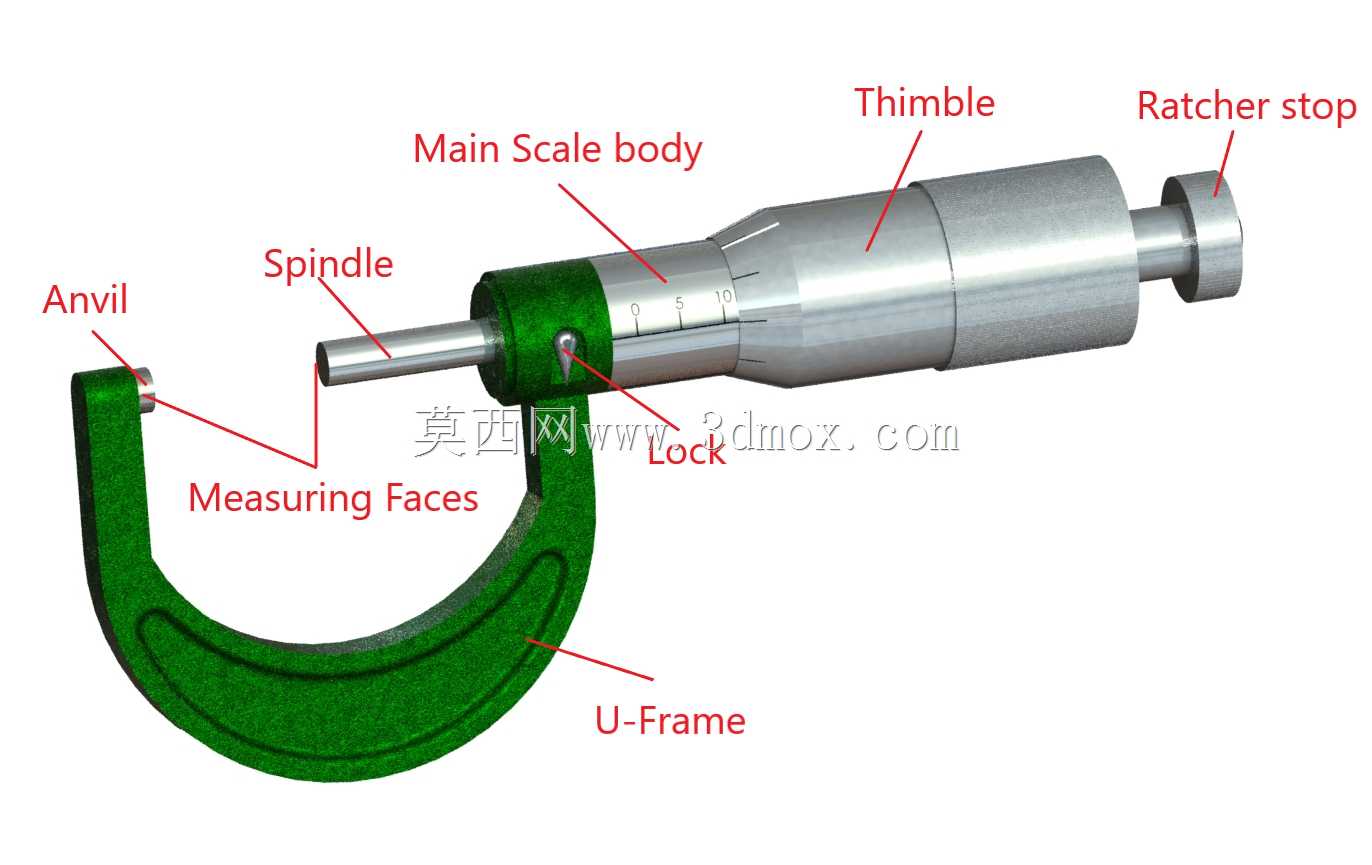

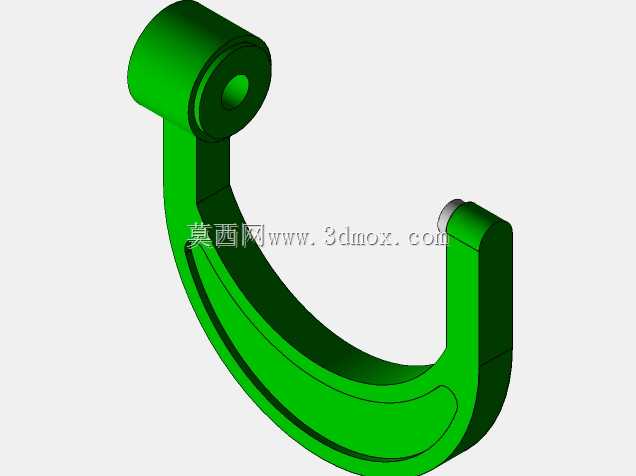

  固定在U型架一端的测砧是测量的固定基准面,测砧的测量面采用硬质合金材质镶嵌,经过精密研磨后平面度控制在0.3μm以内,避免长期与工件接触产生磨损导致测量基准失准;与测砧正对的测微螺杆是实现尺寸进给的核心部件,螺杆的螺距严格控制为0.5mm,配合微分筒的圆周刻度实现毫米级以下的细分读数,测微螺杆的测量面同样镶嵌硬质合金,与测砧测量面保持极高的平行度,保证测量时两接触面与工件被测面完全贴合,避免出现测量倾斜带来的读数误差。测微螺杆的锁紧装置设置在固定套管靠近U型架的一侧,当需要锁定测量数值进行读数比对、或者批量测量同尺寸工件时,扳动锁紧拨杆即可通过内部的弹性夹套抱紧测微螺杆,避免螺杆移位导致数值变动,锁紧装置的锁紧力经过合理设计,在机械加工现场的尺寸终检环节、精密零部件的入厂复检工位、工装夹具的调试试配场景中,螺旋千分尺是无法被替代的接触式高精度测量器具,其测量精度可达0.01mm级别,远高于普通游标卡尺的测量分辨率,能够满足IT6级及以上精度等级的工件尺寸检测需求。这款千分尺采用经典的U型架主体结构,U型架的开口跨度决定了设备的最大测量量程,常规小量程款的U型架开口覆盖0-25mm测量范围,架体采用铸铁材质做时效处理后表面做喷塑包覆,既能够保证长期使用过程中结构形变量控制在微米级,也能避免日常磕碰损伤架体基准面,架体的圆弧过渡设计充分考虑了手持操作的贴合度,操作人员单手握持时虎口可自然贴合架体外侧弧度,长时间测量作业不易产生手部疲劳。

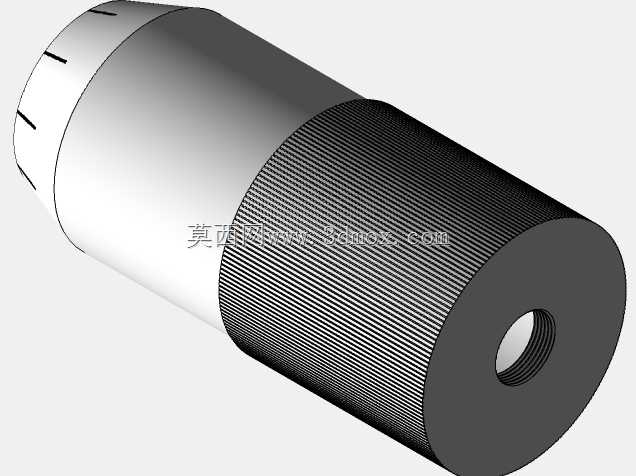

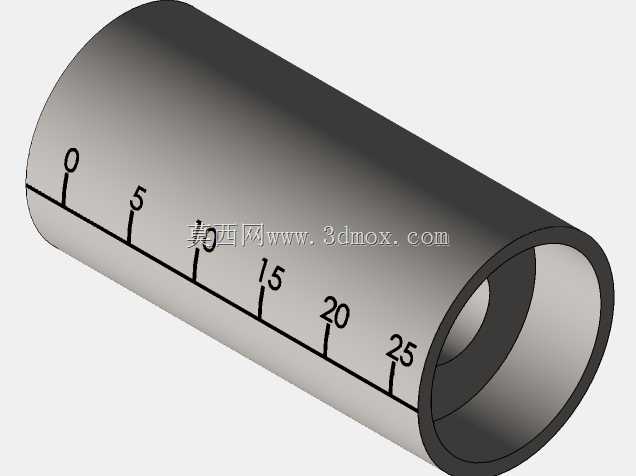

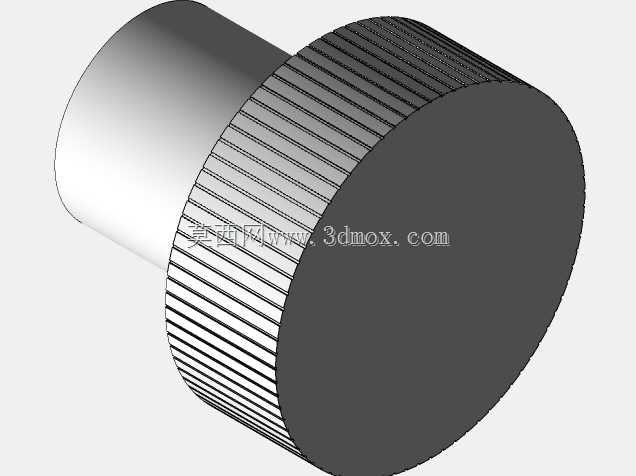

  既不会因为锁紧力过小导致螺杆滑移,也不会因为锁紧力过大损伤螺杆表面的精密螺纹。固定套管上刻有毫米刻度与半毫米刻度线,作为读数的主尺基准,套在固定套管外侧的微分筒圆周均匀刻有50等分刻度,微分筒每旋转一周,测微螺杆前进或后退0.5mm,因此每一格刻度对应0.01mm的进给量,配合固定套管的刻度即可直接读出被测工件的实际尺寸。微分筒末端的棘轮测力装置是保证测量一致性的关键结构,当测微螺杆的测量面接触到工件表面后,继续旋转棘轮会发出咔咔的打滑声响,此时施加在工件上的测量力保持恒定,避免不同操作人员因为旋转力度不同导致的测量值偏差,也能防止过大的测力压伤软质工件表面、或是造成精密螺纹的过早磨损。建模过程中首先确定U型架的两安装孔同轴度公差,

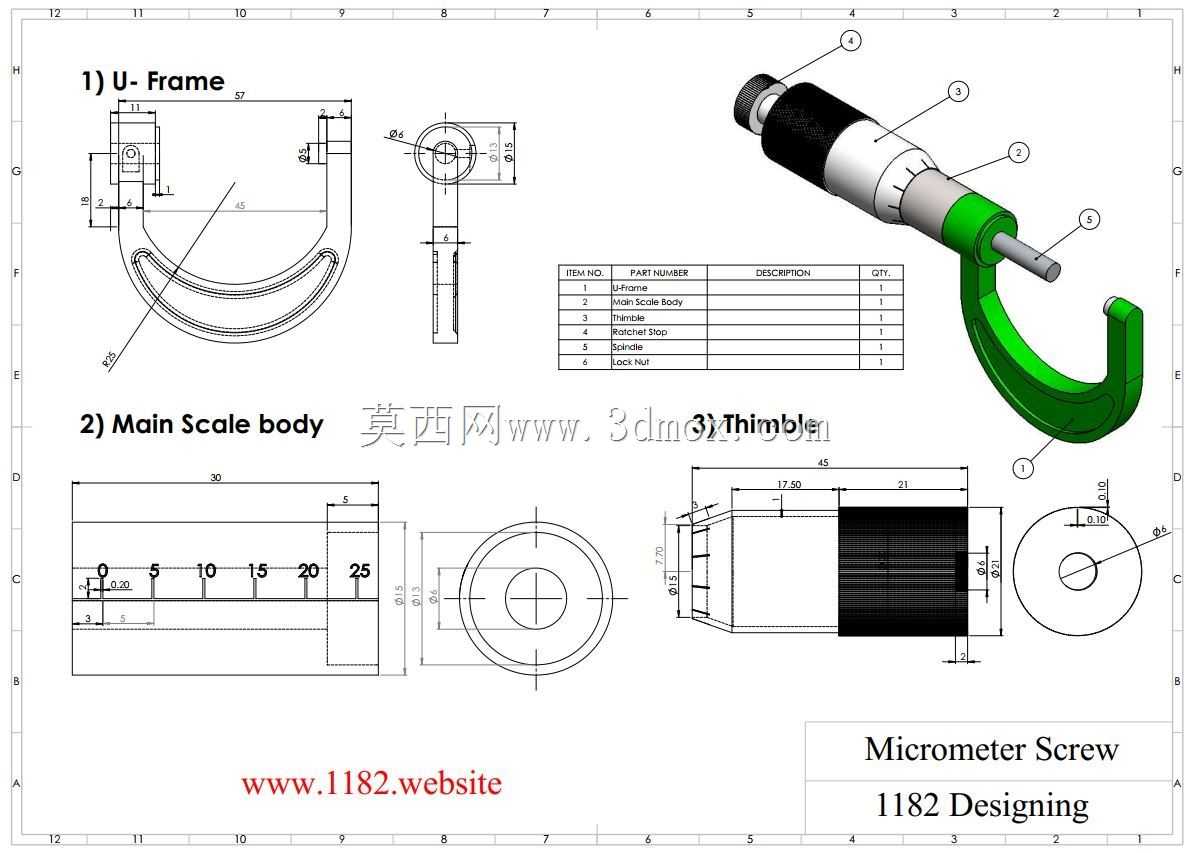

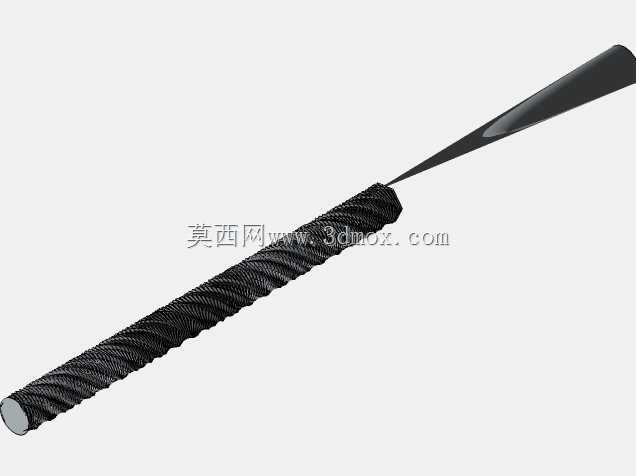

  保证测砧与测微螺杆的轴线完全重合,这是避免测量阿贝误差的核心设计要点;其次对测微螺杆的螺纹牙型做精确建模,还原梯形精密传动螺纹的牙型角与配合间隙,保证螺纹传动的顺畅性无卡滞;各部件的装配关系严格按照实际装配顺序搭建,测砧与U型架采用过盈配合装配,测微螺杆与固定套管之间为间隙配合并设置限位结构防止螺杆脱出,微分筒与测微螺杆尾部采用紧定螺钉固定,保证刻度零位可校准调整。从安装边界来看,这款千分尺无需额外固定安装,属于手持便携类测量器具,U型架的深度决定了可测量工件的边缘距离,也就是能够测量距离工件边缘一定深度的位置尺寸,避免测量时架体与工件其他结构产生干涉;整体外形尺寸适配成人手持操作的尺寸范围,重量控制在300g以内,

  长时间手持不会产生过重的负担,日常存放时可放置在专用量具盒内,避免测量面磕碰锈蚀。在实际使用场景中,这类千分尺可覆盖金属加工件的外径尺寸测量、小尺寸轴类零件的直径检测、薄片类零件的厚度测量等多种检测需求,相比光学类非接触测量设备,其接触式测量的方式不受工件表面反光、材质透光性的影响,测量结果稳定可靠,对车间现场的使用环境要求更低,即使在有少量切削液、金属粉尘的加工工位旁也能正常使用,是生产现场质量管控环节必备的基础精密量具。建模时对各部件的细节做了完整还原,包括架体表面的防滑纹理、锁紧装置的拨杆造型、棘轮的防滑齿结构、刻度线的位置分布,能够直接用于量具结构教学、测量原理演示、虚拟装配实训等场景,也可作为机械设计课程中典型精密传动结构的参考案例,帮助设计人员理解螺旋微动机构的设计思路与测力控制的实现方式。
