带内部微结构的圆柱型精炼模具结构

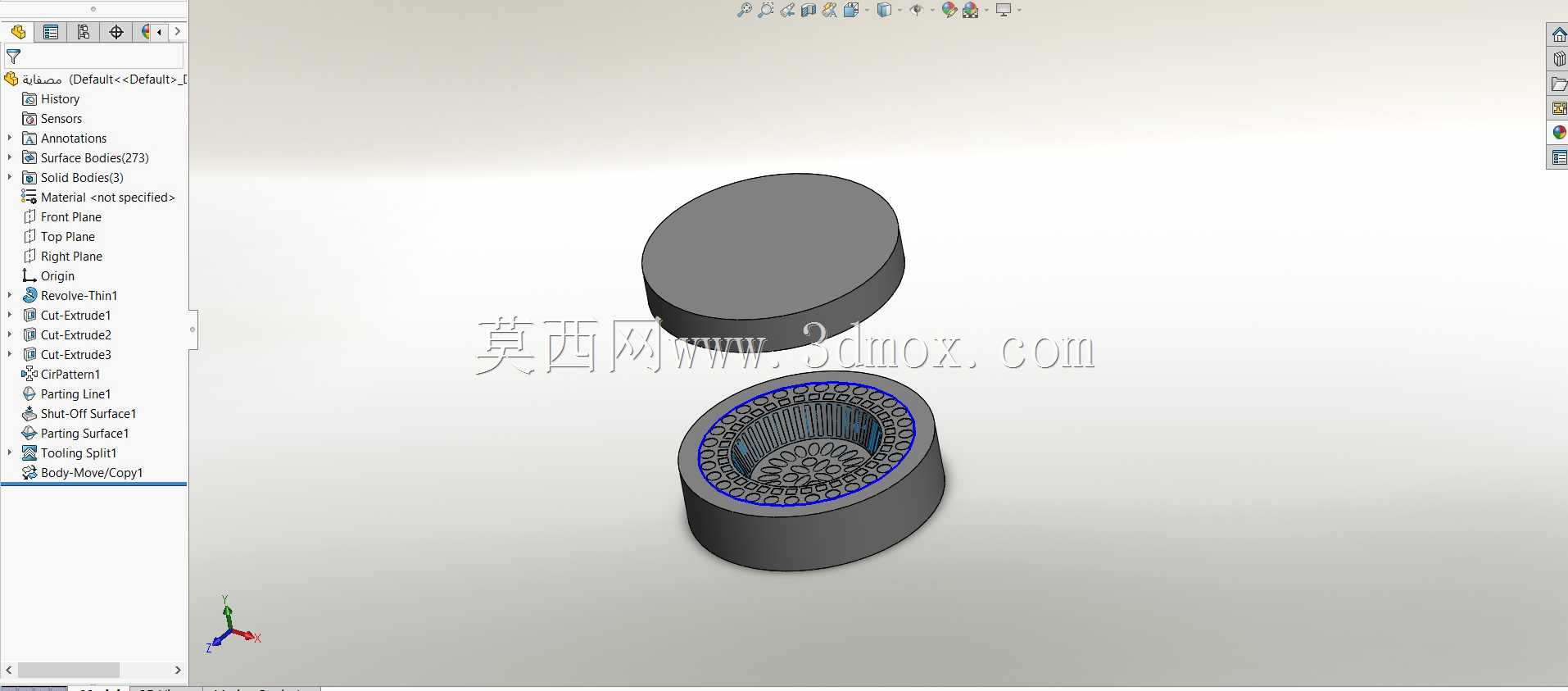

　　这套圆柱型精炼模具主要面向小尺寸精密功能件的热压成型、材料精炼压实工序，常见于传感器敏感元件坯料制备、微型功能陶瓷件预成型、高分子复合材料精炼匀质这类对内部材料致密度、成型边界精度要求较高的生产场景。整套模体采用上下对合的圆柱式结构，没有多余的外置导向附件，依靠圆柱型腔自身的同轴配合面完成合模定位，这种设计在小吨位立式压制成型设备上适配性极强，不需要额外加工模架安装槽，直接固定在设备工作台的圆形定位窝内即可完成装夹，能大幅缩短工装换型的调校时间。

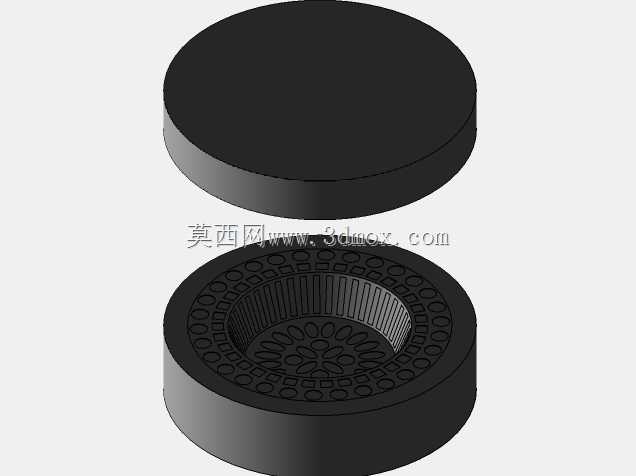

　　从结构功能来看，下模型腔内部做了整圈的细密齿状微结构，型腔中心区域设置了放射状排布的成型凸台，这些结构并非用于成型产品外表面，而是在精炼压实过程中，对填入模腔的粉状、膏状复合材料进行多方向的剪切、揉压，打破材料内部的团聚颗粒，让不同组分的材料在模腔内充分匀质，避免成型后的坯料出现局部密度差、组分偏析的问题，这也是这类精炼模和普通压制成型模最核心的区别——普通压模仅负责将材料压制成指定外形，而这套模腔内部的微结构会在合模压合的行程中，同步完成材料的精炼混炼工序，减少后续二次匀质的加工环节。上模为实心圆柱压头，压头的外径和下模型腔的内径采用小间隙滑配设计，配合间隙控制在0.02mm到0.03mm之间，既可以保证压头下压过程中不会出现卡滞，也能避免模腔内的细粉状材料从配合间隙溢出，影响成型坯料的重量精度。

　　设计这套模具的时候，首先要确认的是安装边界尺寸，整套模具的外径要适配常用的小吨位压台定位尺寸，模体总高度要匹配设备的最大开模行程，保证开模后压头完全退出型腔时，有足够的空间取出成型后的坯料，同时也方便清理模腔内部残留的材料余料。下模的微结构齿形参数是设计核心，齿的高度、齿间的间距要根据加工材料的粒径来调整，如果是加工粒径较细的陶瓷粉体，齿间间距要适当缩小，避免粉体卡入齿缝造成脱模困难；如果是加工带短纤维的复合材料，齿高要适当增加，保证剪切力能穿透纤维团聚体，达到充分匀质的效果。模腔的内壁做了抛光处理，表面粗糙度控制在Ra0.8以下，减少材料和模壁的粘附力，压制成型后可以直接将坯料从型腔中顶出，不需要额外喷涂脱模剂，避免脱模剂混入精炼材料中影响最终元件的性能。

　　在实际使用场景中，这类模具常配套在传感器敏感元件的前段制备工位，比如制备温感元件的陶瓷坯体、气敏元件的功能膜片坯料时，材料的匀质度直接决定了最终元件的参数一致性，采用这种带内部剪切结构的精炼模具，可以在压制成型的同一步工序内完成材料的精炼，不需要额外配置开炼、混炼设备，对于小批量多品种的传感器试制生产线来说，能大幅降低设备投入成本，同时减少材料在多工序转运过程中出现的污染、损耗问题。模具的上下模合模后，配合面的贴合度要经过配研处理，保证合模后分型面处没有飞边产生，避免压合过程中材料从分型面溢出，造成坯料的尺寸超差。模体的材料选用常用的冷作模具钢即可，经过淬火处理后硬度达到HRC58-62，保证模腔内部的微结构在反复压合过程中不会出现磨损、塌陷，长期使用后依然能保持稳定的剪切精炼效果。

　　考虑到日常维护的便利性，下模型腔的微结构根部都做了小圆弧过渡，没有清角死角，清理余料时用软质铜刷就可以将齿缝间的残留材料清理干净，不会因为残留材料累积造成合模不到位的问题。上模压头的端面做了微小的倒角处理，下压进入型腔时可以自动导正，不会因为压头和型腔的微小同轴度偏差造成啃模损伤。整套模具没有设置复杂的顶出机构，对于小尺寸的精炼坯料，开模后用软质顶杆从型腔底部的预留小孔就可以将坯料平稳顶出，顶出力均匀，不会造成坯料的变形、开裂。
