塑料瓶剖面结构与成型模具设计

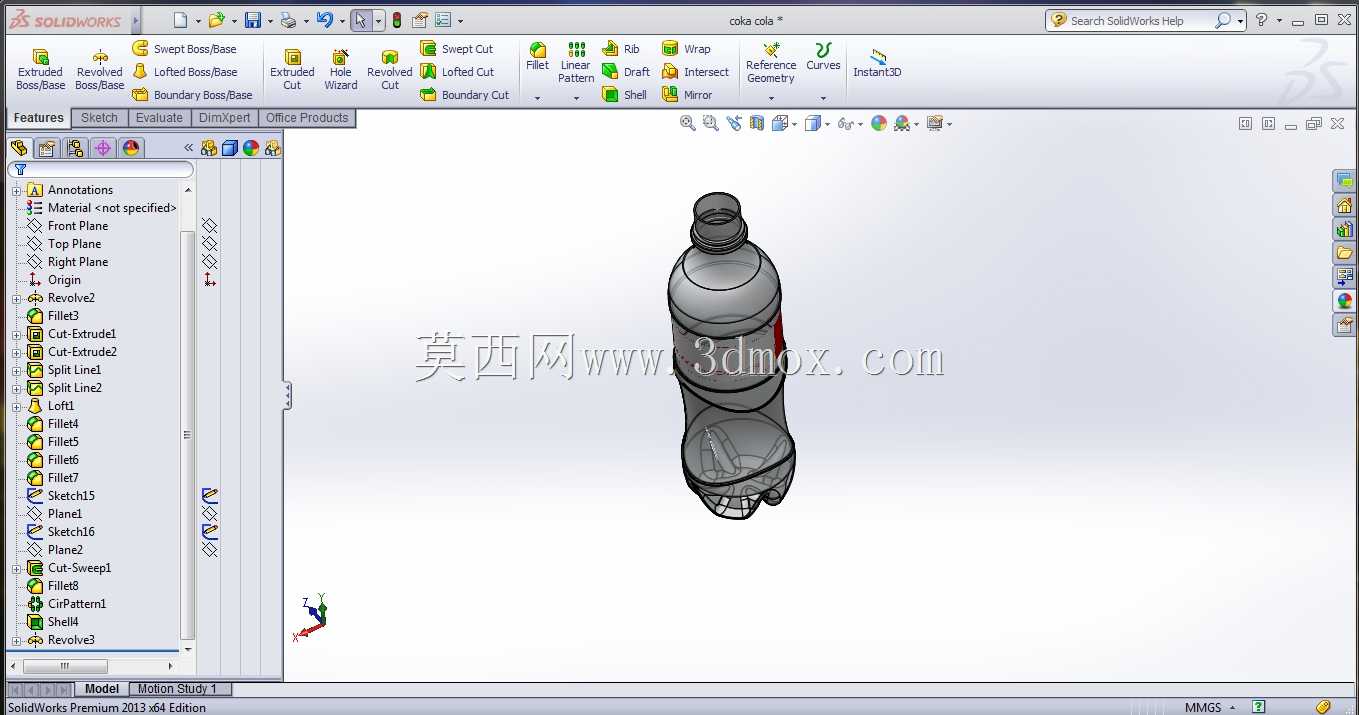

　　日常快消品领域的PET塑料瓶生产，核心依赖吹塑成型模具的精准设计，本次呈现的剖面结构模型，完整还原了瓶体从瓶口螺纹到瓶底加强筋的全段内部构造，同时对应展示了模具型腔与产品结构的匹配关系。在瓶装饮用水、碳酸饮料、日化洗护产品的灌装生产线上，这类模具的设计精度直接决定了瓶体的成型合格率、壁厚均匀性以及后续灌装环节的适配性。从实际生产场景来看，吹塑工位上的模具合模后，型坯在高压气体作用下贴合型腔内壁，冷却定型后开模取件，整个过程中瓶体的每一处结构都需要和模具型腔完全对应，哪怕是0.1mm的尺寸偏差，都可能导致瓶身出现飞边、壁厚不均、螺纹错位等缺陷，直接影响后续旋盖密封性与灌装稳定性。

　　从结构设计逻辑来看，瓶口位置采用标准螺纹结构，配合防盗环的卡扣设计，既满足自动化灌装线的旋盖工位定位要求，也能保证终端消费者开启时的防伪识别功能，这部分的模具型腔需要做镜面抛光处理，避免螺纹处出现毛刺影响旋合顺畅度。瓶身中段的剖面展示可以看到，内部壁厚根据受力场景做了差异化分布，握持区域的壁厚略厚于标签贴合区域，既保证消费者握持时的结构强度，避免灌装后瓶身出现过度形变，也能合理控制原料克重，降低单瓶生产成本。瓶底的花瓣式加强筋结构是设计的核心难点，这部分需要对应模具底部的抽芯与冷却水路布局，保证吹塑时底部材料能够充分填充到加强筋的每个角落，避免出现底部积料或者薄厚不均的问题，同时加强筋的弧度设计需要兼顾堆叠承重能力，让成品瓶在仓储堆码时能够均匀传递上层载荷，避免出现塌瓶、漏液等问题。

　　从安装边界与适配维度考量，这套模具的模架尺寸需要匹配对应吨位的吹塑机安装规格，合模导柱的位置、开模行程都要和设备参数完全匹配，冷却水路的接口位置需要预留足够的操作空间，方便生产现场的管路连接与日常维护。模具的分型面设置在瓶身的对称中心线上，合模时的定位销需要保证上下模的同轴度误差控制在0.05mm以内，避免瓶身出现错台影响外观与装配精度。在实际建模过程中，需要先完成瓶体的实体建模，通过抽壳命令控制整体壁厚，再针对瓶口、瓶底的特殊结构做局部加厚处理，之后根据产品的收缩率设置模具型腔的缩放比例，拆分出前后模、瓶口螺纹镶件、底部抽芯镶件等独立部件，同时预留冷却水路、排气槽的位置，保证生产过程中型腔内的空气能够顺利排出，避免瓶身出现气泡、缺料等成型缺陷。

　　这类剖面结构的模型，除了用于模具设计阶段的结构校验，也可以用于生产现场的新员工培训，帮助操作人员快速理解瓶体结构与模具型腔的对应关系，在出现成型缺陷时能够快速定位问题根源，比如瓶身某一位置出现凹陷，就可以对应检查模具该位置的冷却水路是否通畅，或者排气槽是否堵塞。对于包装结构设计人员来说，通过剖面模型可以直观看到瓶体内部的材料分布情况，在调整瓶身造型时能够兼顾成型工艺性，避免设计出无法批量生产的外观结构，比如过度尖锐的转角、深度过大的凹槽，这些结构在吹塑过程中很容易出现材料填充不足、冷却不均导致的形变问题。在与灌装设备的适配环节，瓶身的外径尺寸、瓶口的螺纹规格需要和灌装线的卡瓶板、旋盖头完全匹配，模型中预留的尺寸公差带需要覆盖生产过程中的成型波动，保证每一个成品瓶都能在自动化生产线上顺畅输送，不会出现卡瓶、倒瓶、旋盖不严等问题，整条灌装线的运行效率很大程度上就取决于这些前期设计阶段的细节把控。
