64瓦直插式多圈微调电位计结构模型

　　在各类工业控制板卡、消费电子主板、仪器仪表内部的信号校准回路里，这类直插式多圈微调电位计是出镜率极高的被动元件，不同于面板上外露供用户操作的旋钮电位器，这类元件主要面向生产调试、出厂校准环节使用，一旦设备参数整定完成，后续极少需要再次调整，因此在结构设计上优先保障焊接可靠性、调节精度与长期阻值稳定性，不会做过多的外观装饰性设计。从实际使用场景来看，这类电位计常被布置在PCB板的边缘区域，或是调试工装的探针可达位置，方便调试人员用小号一字螺丝刀伸入调节槽，转动内部的电阻基体来改变分压比，实现对信号零点、增益参数的精细校准，多圈调节的结构设计能让每一圈转动对应的阻值变化量控制在极小范围，避免单圈电位器调节粒度过粗、参数难以精准锁定的问题。

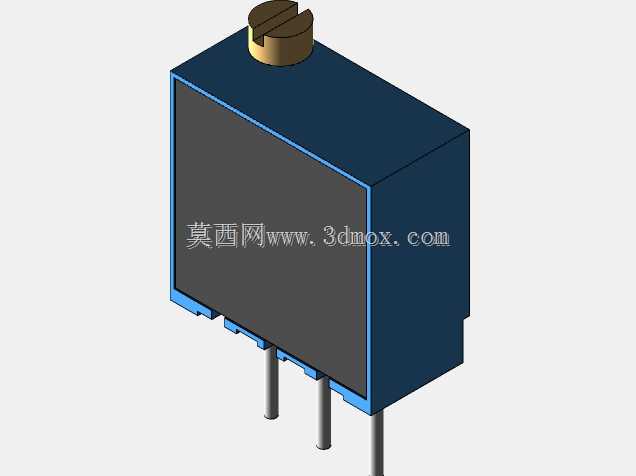

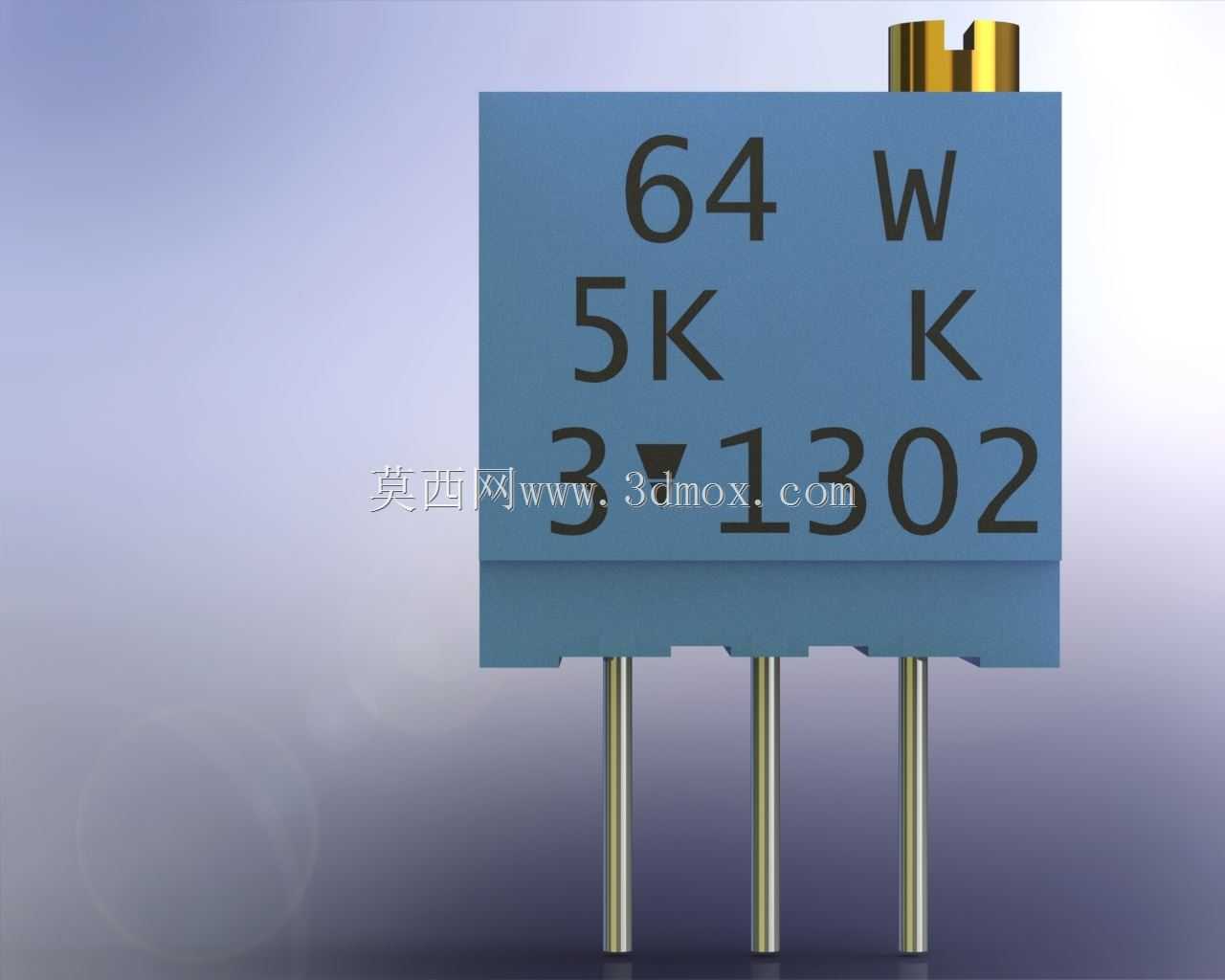

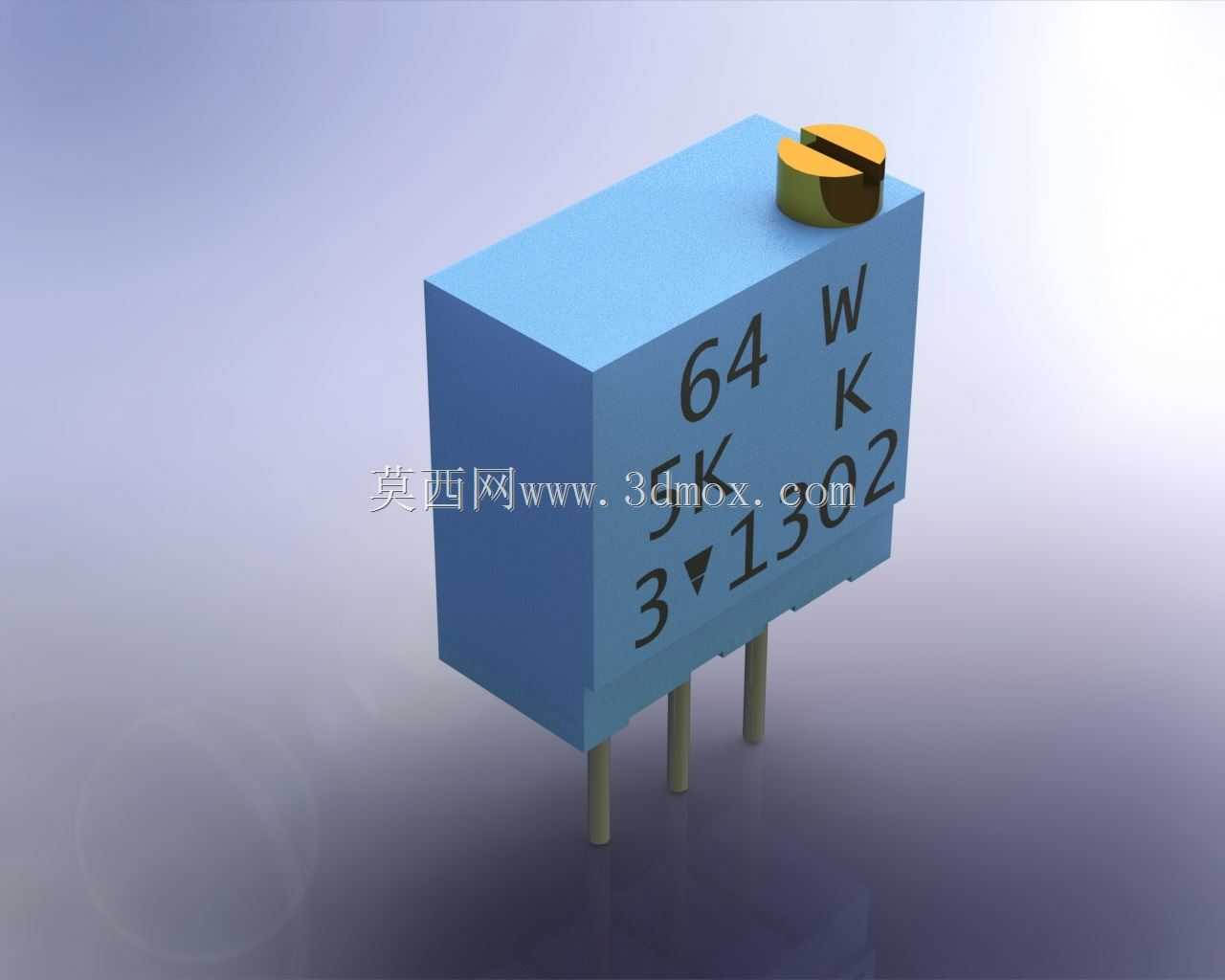

　　做这类元件的三维建模时，首先要卡准的是安装边界尺寸，三个直插引脚的间距必须严格匹配PCB封装的焊盘孔位，引脚伸出本体底部的长度要兼顾波峰焊、手工焊两种工艺的吃锡需求，过长会导致焊接后引脚剪脚工序额外增加工时，过短则容易出现虚焊、焊盘吃锡不足的可靠性隐患。本体的蓝色塑封外壳是这类元件的典型外观特征，建模时要还原外壳顶部的标识印刷区域的凹槽结构，实际生产中标识字符是通过激光打标或是丝印固化在外壳顶面，建模时不需要做字符的凸起特征，只需要预留出对应的平面区域即可，避免后续导出工程图时出现不必要的细碎特征干扰标注。顶部的一字调节槽的尺寸要匹配标准调试螺丝刀的刀头宽度，槽深要控制在合理范围，过浅容易在调节时出现刀头打滑、拧坏调节槽的问题，过深则会增加内部结构的设计冗余，抬升元件的整体高度，挤占板卡上方的结构空间。

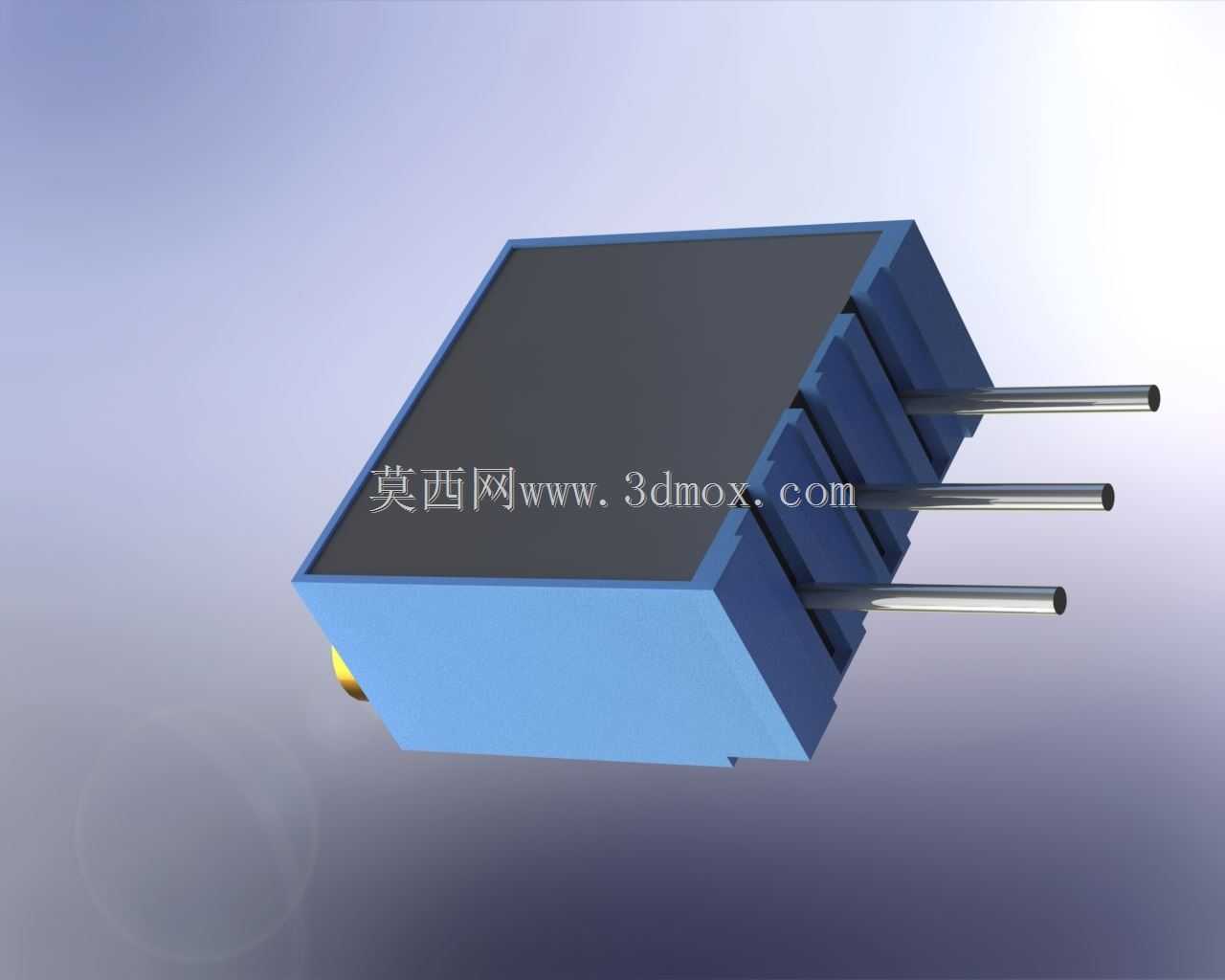

　　从功能特性上看，这类5K阻值规格的微调电位计，主要适配小信号分压回路，工作时通过的电流极小，因此本体不需要额外设计散热结构，塑封外壳完全可以满足长期工作的温升要求，三个引脚分别对应电阻体的两个固定端与中间滑动抽头，建模时要注意引脚与本体结合处的台阶结构，这个台阶是元件插装时的定位基准，贴装时台阶会贴合PCB板面，控制元件插入焊盘的深度，避免元件插装过深导致本体顶到PCB走线、或是插装过浅导致焊接强度不足。本体底部的三个浅凹槽结构，是塑封成型时的模具顶针位置，建模时还原这个细节能让模型的真实度大幅提升，在做整机装配的干涉检查时，也能避免因为忽略这些微小凸起，导致元件与PCB表面的丝印层、或是相邻的贴片元件出现虚拟干涉，影响结构评审的判断。

　　在做板卡布局的结构评审时，这类直插元件的高度是必须重点核对的参数，模型里本体的总高度、调节槽顶面距离PCB板面的高度，都要和实际元件的规格书参数完全一致，避免后续装机时，元件顶到上方的屏蔽罩、结构壳体或是相邻的板卡。调节槽的朝向也要在建模时做明确的标识，方便PCB设计人员调整元件的摆放方向，让调试工位的操作人员可以不用转动板卡，就能直接用螺丝刀接触到调节槽，提升生产调试的作业效率。不同于大功率线绕电位器需要考虑电阻丝的散热、绝缘结构，这类小功率微调电位计的内部结构相对紧凑，滑动触点与电阻基体的配合精度是决定元件寿命的核心，建模时虽然不需要把内部的触点、电阻基片全部还原出来，但要在本体内部预留出对应的结构空间，方便后续如果需要做元件的剖视展示、或是失效分析仿真时，可以快速补充内部细节，不需要重新调整外部的安装尺寸。

　　实际选型应用中，这类电位计的焊接耐温特性也是结构设计需要考量的点，塑封外壳的材质要匹配回流焊、波峰焊的温度曲线，建模时不需要体现材质的耐温参数，但要保证外壳的壁厚均匀，避免出现壁厚突变导致的焊接受热后外壳变形、挤压内部电阻基体导致阻值漂移的问题。三个引脚的材质是镀锡铜包钢线，建模时要还原引脚的轻微拔模斜度，方便元件插装时顺利导入PCB焊盘孔，引脚的末端做轻微的倒角处理，避免插装时引脚毛刺刮掉焊盘孔的铜箔，影响焊接可靠性。在做整机的三维布线与装配仿真时，这类元件的模型精度直接影响到板卡装配的干涉检查结果，很多工程师在建模时容易忽略引脚的直径公差，把引脚建的过粗，导致虚拟装配时引脚与焊盘孔出现干涉，误以为PCB封装设计有误，实际上只要按照规格书的标称引脚直径，预留合理的公差间隙，就能避免这类无效的评审问题。
