液压泵用配流控制盘结构设计

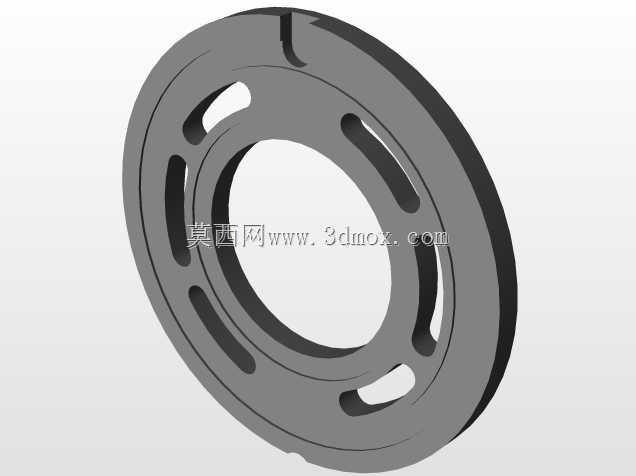

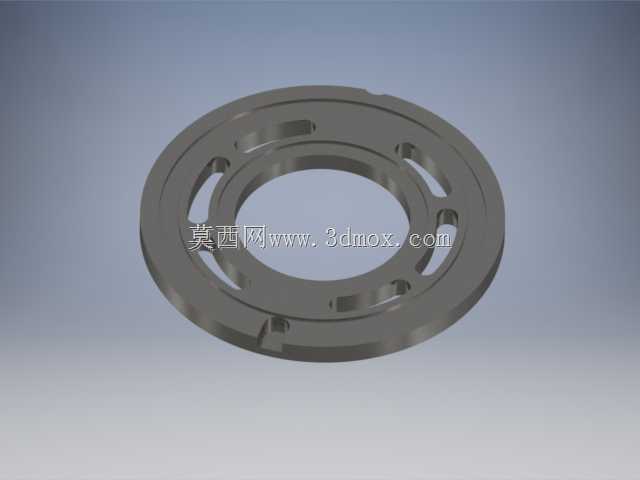

　　在轴向柱塞式液压动力单元的配流机构里，这类盘状控制零件是衔接缸体端面与壳体油路的核心承压部件，日常在工程机械的液压主泵、重型车辆的静液压传动系统、工业设备的闭式液压回路中都能见到它的身影，它的核心作用是在缸体随主轴高速旋转的过程中，精准完成高低压油腔的动态切换，保证柱塞腔在吸油行程连通低压油路、压油行程连通高压油路，同时尽可能缩小高低压切换区的压力冲击，降低泵体运行时的流量脉动与噪声。从结构设计逻辑来看，整个零件采用环形薄盘式布局，中心大通孔是给主轴穿过预留的避让空间，孔径尺寸需要和主轴轴径、密封件安装尺寸匹配，保证装配后主轴转动时不会和盘体内孔发生刮擦，同时给密封组件留出足够的安装槽位。盘面上分布的多组弧形通槽是核心的配流窗口，窗口的弧度、位置、通流面积是经过反复匹配柱塞排布直径、柱塞数量、行程参数确定的，每个窗口的边缘都做了微小的卸荷倒角，用来在柱塞腔从低压区转到高压区的瞬间，先引入少量高压油实现预升压，避免突然升压带来的液压冲击，也能防止盘体和缸体贴合面出现气蚀损伤。盘体上非通槽的区域是密封承压面，这个面的平面度、表面粗糙度要求极高，装配后和缸体端面在液压油压力作用下保持紧密贴合，既不能出现间隙导致内泄漏过大，也不能因为贴合压力过大造成异常磨损，所以设计时在盘体上预留了多个定位销孔与螺栓过孔，用来保证盘体在壳体内的安装位置精度，避免工作过程中出现周向转动导致配流窗口错位。从安装边界来看，这类零件的外径尺寸需要和泵壳体的内腔安装止口匹配，

　　厚度方向要预留出缸体端面的轴向窜动间隙，同时要保证和止推板、定位销的配合公差在合理范围内，过松会导致工作时盘体出现微幅振动，加剧贴合面的磨损，过紧则会导致装配困难，甚至在温度升高后因为热膨胀出现卡滞。在实际工况里，这个零件长期承受高压油的交变压力冲击，同时和高速旋转的缸体端面发生持续的摩擦接触，所以结构设计时在盘体的非密封区域做了多处减重凹坑，既可以降低零件整体重量，也能减少不必要的加工面积，同时这些凹腔还可以存留少量液压油，在启动瞬间给贴合面提供初始润滑，避免干摩擦。盘面的槽道走向完全匹配柱塞的运动轨迹，保证每个柱塞腔在旋转一周的过程中，吸油、压油、封油三个阶段的切换平顺，不会出现困油现象——困油不仅会带来尖锐的工作噪声，

　　还会在局部产生极高的瞬时压力，损坏密封结构甚至导致盘体出现裂纹。很多现场维修的案例里，液压泵出现压力不足、流量下降的故障，拆检后往往能发现这类配流盘的贴合面出现了拉伤、气蚀麻点，或者配流窗口的边缘出现了崩缺，这时候除了更换零件，还要检查安装时的端面跳动、油液清洁度，因为哪怕是很小的金属碎屑进入贴合面，都会在高速相对运动中在盘面上拉出深沟，导致内泄漏量急剧上升。设计这类零件的时候，还要考虑不同工况下的热变形量，因为设备在低温启动和长时间满负荷工作时，盘体的温度差能达到几十度，环形结构的热胀冷缩如果没有预留合理的膨胀间隙，很容易出现盘体翘曲，破坏和缸体的贴合精度。另外盘体上的高低压配流窗口之间的封油宽度也要经过精确计算，

　　宽度太小会导致高低压腔串油，容积效率下降，宽度太大则会增加柱塞腔的封油时间，加剧困油问题，所以这个尺寸往往是结合柱塞直径、缸体转速、工作压力等级反复迭代确定的，没有通用的固定数值。在三维建模过程中，这类盘类零件的建模逻辑一般是先绘制中心基准轴线，以端面为草绘平面绘制内外轮廓，先拉伸得到基础盘体，再依次绘制配流窗口、定位孔、减重槽的截面轮廓，通过切除命令得到基础结构，之后对所有的锐边进行倒角处理，尤其是配流窗口的进油边，要做符合卸荷要求的微小倒角，不能直接保留直角，否则在高压油的长期冲刷下，直角边很容易出现气蚀剥落。建模时还要特别注意各个特征的位置度公差，尤其是配流窗口相对于定位销孔的角度位置，一旦角度偏差超过允许范围，装配后就会出现配流相位偏差，导致泵的输出流量不足、压力波动大，甚至出现反转时无法正常吸油的问题。
