多刃端面切削刀盘结构三维设计

　　这款多刃端面切削刀盘的结构设计，核心围绕大余量平面铣削工况的刚性需求展开，在重型机械加工车间的粗铣工序里，这类刀盘常被装在龙门铣床、端面铣床的主轴端，完成大型铸钢件、焊接结构件的端面飞边去除、基准面找平作业，相比单刃飞刀盘，多刃均布的结构能把每齿切削负载分摊到各个刀位，单齿进给量不变的前提下整体进给速度能提升40%以上，同时降低主轴受交变冲击的幅度，延长主轴轴承的使用寿命。从结构细节来看，刀盘主体采用合金结构钢整体锻坯加工成型，中心的锥孔是和机床主轴配合的安装基准，锥度匹配常用的7:24通用铣床主轴锥度，端面的四个对称分布的螺纹孔是拉杆锁紧位，安装时要保证锥面贴合率不低于85%，避免高速旋转时出现动平衡超差的问题。

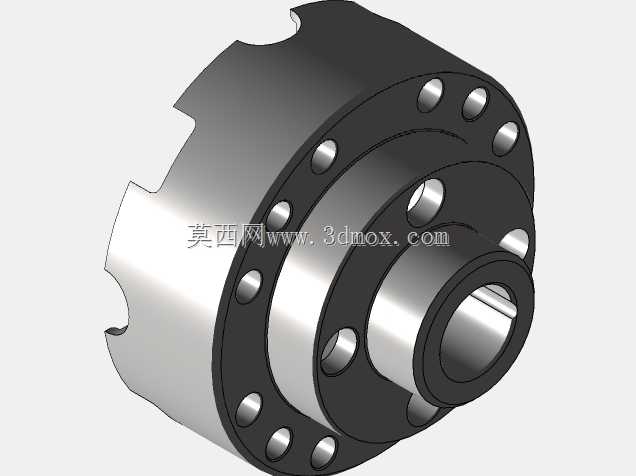

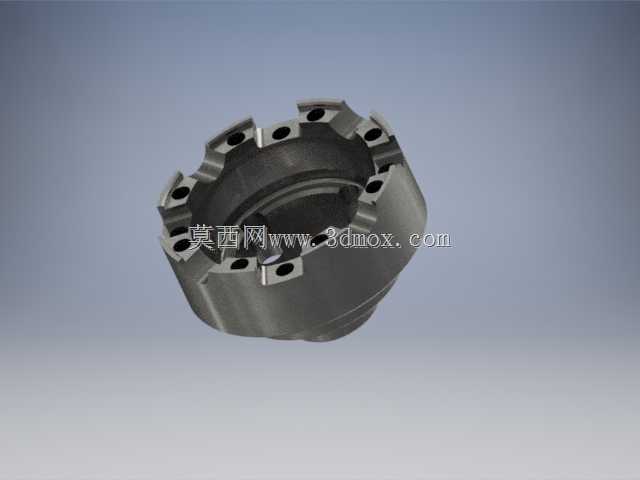

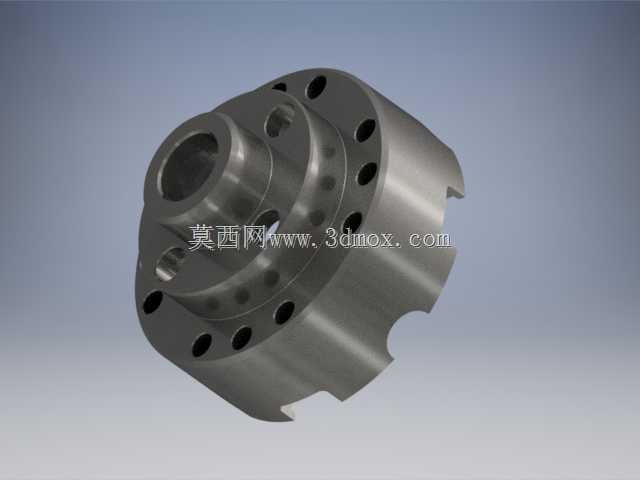

　　刀盘外圈均匀分布的8个刀位，每个刀位都设计了独立的刀片装夹槽，槽内的定位面经过磨削加工，保证刀片安装后的径向跳动、端面跳动控制在0.02mm以内，每个刀位旁的内六角螺钉孔用来压紧楔形压块，把硬质合金可转位刀片牢牢固定在槽内，刀片磨损后不需要拆下整个刀盘，只需要松开压块转动刀片换一个切削刃就能继续作业，大幅减少换刀停机时间。设计时特意把刀盘的排屑槽做了大圆弧过渡，切削时产生的带状切屑能顺着槽面快速甩出加工区域，避免切屑缠绕在刀体上刮伤已加工表面，同时槽底的倾斜角度和刀片的前角做了匹配，让切屑流出方向朝向机床的排屑器，减少人工清理切屑的工作量。从安装边界来看，这款刀盘的外径适配160mm规格的铣削头，

　　中心安装孔的端面到刀盘切削刃最外端的轴向尺寸控制在65mm，装在主轴上后悬伸量较短，能有效避免大切深切削时出现刀体振颤，加工表面的粗糙度能稳定达到Ra6.3，满足粗加工后直接进入半精加工工序的要求。刀位的角度设计上，每个刀片都带有15度的主偏角，切削时径向切削力占比更小，加工薄壁类结构件端面时不容易把工件顶变形，同时刃口的负倒棱设计能增强刀片的抗冲击性能，在断续切削铸钢件表面的硬皮时，不容易出现崩刃的问题。在实际生产线的应用里，这类刀盘还常被用于减速机箱体的结合面铣削、大型法兰盘的端面加工、工程机械结构件的安装面找平，不同工况下只需要更换对应材质的可转位刀片，就能完成钢件、铸铁件、有色金属件的加工，不需要更换整个刀体，

　　大幅降低工装采购成本。刀盘上的动平衡孔是出厂前做动平衡校正时的去重位，经过G6.3级动平衡校正后，能在最高转速1200r/min的工况下稳定运行，不会因为离心力过大导致刀片飞出、主轴振动超差的安全隐患。刀体内部没有设计内冷通道，适合外冷式的铣床使用，切削液从外部喷嘴直接喷射到切削区域，就能满足刀片冷却和冲屑的需求，整体结构没有复杂的异形曲面，加工制造难度低，后期维护也只需要定期检查压块的磨损情况、清理排屑槽内的积屑，就能长期保持稳定的切削精度。
