精密蜗杆枢轴传动构件结构设计

　　在蜗轮蜗杆传动副的实际应用场景中，蜗杆枢轴作为核心承载与动力传递构件，其结构合理性直接决定整套传动机构的运行精度、负载能力与服役寿命，这类构件广泛应用于需要大减速比、反向自锁特性的传动链路中，常见于小型精密进给机构、仪器仪表调节装置、自动化设备的微调单元等场景，承担着将旋转动力转化为蜗轮端低速大扭矩输出，同时依托蜗杆的螺旋升角特性实现反向锁止，避免负载端反向拖动动力端造成的位置偏移或设备故障。从结构设计逻辑来看，这款蜗杆枢轴采用一体化轴身与蜗杆齿段的加工方案，摒弃了传统分体式蜗杆与轴过盈配合的装配形式，从根源上消除了配合间隙带来的传动回差，也避免了长期交变载荷下配合面松动的风险，更适合对传动精度有较高要求的精密传动场景。

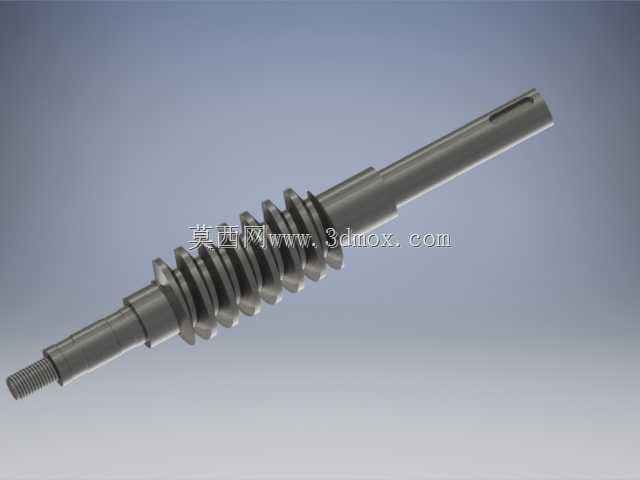

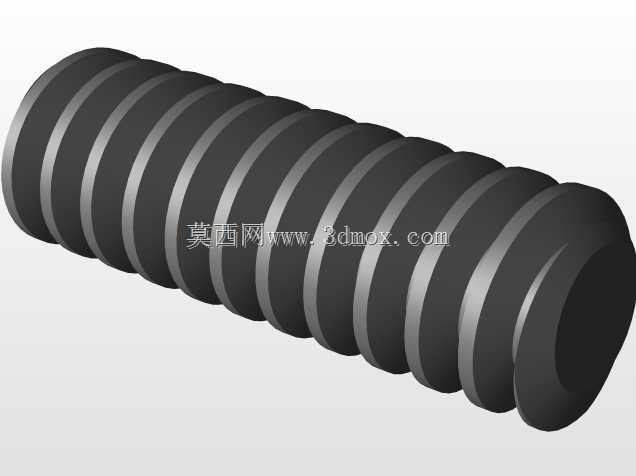

　　轴身的不同轴段做了明确的功能分区：一端设置的外螺纹段用于装配锁紧螺母，实现轴承内圈、端盖等配套零件的轴向定位，螺纹段与相邻轴肩的过渡位置采用圆角过渡，避免应力集中导致的轴段断裂；紧邻螺纹段的光轴段为轴承安装位，其直径公差与圆柱度严格匹配常用深沟球轴承或角接触轴承的内圈配合要求，表面粗糙度控制在适合轴承压装的区间，保证轴承装配后无偏斜、运转无卡滞；中间的蜗杆齿段采用渐开线蜗杆齿形设计，齿面经过参数化建模验证，齿厚、齿距、螺旋升角均匹配对应模数的蜗轮参数，保证啮合时的接触斑点处于齿面中部，避免边缘接触造成的齿面异常磨损；齿段另一侧的光轴段为动力输入端适配位，可通过键连接、联轴器连接等方式与驱动电机输出端对接，

　　轴端开设的键槽采用普通平键适配尺寸，键槽的位置度与深度公差满足扭矩传递要求，避免键连接出现松动或滚键问题；最外端的轴段可根据安装需求选配密封件或辅助支撑轴承，适配不同的箱体安装结构。从安装边界维度考量，这款蜗杆枢轴的各轴段同轴度在建模阶段就做了全轴段基准统一，以两端轴承安装位的公共轴线为基准，蜗杆齿段的径向跳动、端面跳动均控制在精密传动要求的公差范围内，安装时仅需要保证箱体两端轴承孔的同轴度符合设计要求，即可完成枢轴的顺利装配，不需要额外的调整垫片来补偿轴段的位置偏差。轴身的所有台阶位置均设置了退刀槽或越程槽，适配磨齿、外圆磨削等精加工工序的加工要求，避免加工时刀具与轴肩发生干涉，也能保证配套的密封件、挡圈等零件可以完全贴合定位面，

　　不会出现装配间隙。在实际选型适配过程中，设计人员可以直接依托该三维模型完成箱体轴承孔位、蜗轮安装中心距、端盖密封结构的配套设计，不需要反复核算蜗杆的齿顶圆、齿根圆尺寸与轴段的干涉情况，模型中已经预留了足够的装配间隙，比如蜗杆齿顶圆与箱体蜗轮容纳腔的内壁间隙、轴肩与轴承端面的贴合余量、螺纹段锁紧后的螺母防松空间均做了合理规划，能有效减少设计阶段的反复校核工作量。不同于普通光轴或分体式蜗杆结构，这款一体化蜗杆枢轴在建模时就考虑了加工工艺性，所有轴段的直径变化均采用平缓过渡，没有突变的直角台阶，既降低了热处理时的应力开裂风险，也减少了车削、磨削加工时的刀具损耗，适合小批量精密加工或大批量量产的工艺要求。在传动功能实现上，该枢轴的蜗杆齿段长度覆盖了蜗轮的全齿宽啮合行程，即使在蜗轮出现少量轴向窜动的情况下，也能保证全齿面正常啮合，不会出现脱齿或局部齿面过载的问题；轴身的刚性经过仿真验证，在额定负载下的轴段最大扰度控制在允许范围内，不会因为轴身变形导致蜗杆蜗轮啮合间隙变大，进而影响传动精度。对于需要搭建精密微调传动机构的设计人员来说，这款构件的三维模型可以直接导入装配环境，完成运动仿真验证，模拟不同转速下的传动平稳性、反向自锁特性，提前排查装配干涉、运动死点等设计问题，大幅缩短从方案设计到实物加工的周期，也能避免因为结构设计不合理导致的零件报废、返工问题。
