双宽C型钢数控机床安装基准板结构

　　在非标自动化生产线、小型数控加工设备的搭建过程中，执行机构的安装基准刚性直接决定了设备长期运行的精度保持性，不少入门级设备在使用半年后出现加工振纹、执行部件走位偏移，核心问题就在于底部安装基板的刚性不足、安装孔位适配性差，无法兼容不同规格的执行组件安装需求。这款双宽C型结构的安装基准板，正是针对小型数控设备、桌面级加工平台的安装痛点设计，核心作用是为搭载在平台上的运动组件提供高刚性的安装基准，抵消运动过程中产生的交变载荷，避免基板形变带来的精度损失。

　　从实际应用场景来看，这类基板常被用在桌面型数控雕刻机、小型皮带传动执行滑台、实验室非标检测设备的底座搭建中，区别于常规单C型梁的窄幅安装面，双宽结构的板面有效安装宽度提升近40%，可以同时并排搭载两组平行布置的直线运动单元，不需要额外拼接多块板材，减少了拼接面的装配误差累积。板面采用密集阵列式的螺纹安装孔布局，孔位间距经过统一模数化设计，不管是安装直线导轨、皮带张紧座、步进电机安装支架，还是固定末端执行器的限位组件，都不需要额外在板面上钻孔攻丝，直接通过标准紧固件就能完成组件固定，大幅缩短设备搭建的装配周期，也方便后期对设备组件的位置进行调整改造。

　　设计层面上，这款基板的结构做了针对性的刚性优化，板身主体采用C型截面的加强结构，在控制整体重量的前提下，大幅提升板面的抗弯截面模量，当板面承受运动部件的动态载荷时，不会出现中部下凹或者边缘翘曲的形变。板面上的8组V型轮安装位是核心设计点，安装位的同轴度、平面度公差控制在0.05mm以内，确保配套的V型导向轮安装后，轮面与导轨的接触均匀，不会出现偏磨、卡滞的问题，保证运动过程的平顺性。中心区域预留的可调节中心孔，是专门为皮带传动类执行机构设计的，不管是同步带的传动端布置，还是丝杆传动的螺母座避让，都能通过这个中心区域完成布局，不需要额外对板面进行二次切割加工，适配不同传动形式的设备搭建需求。

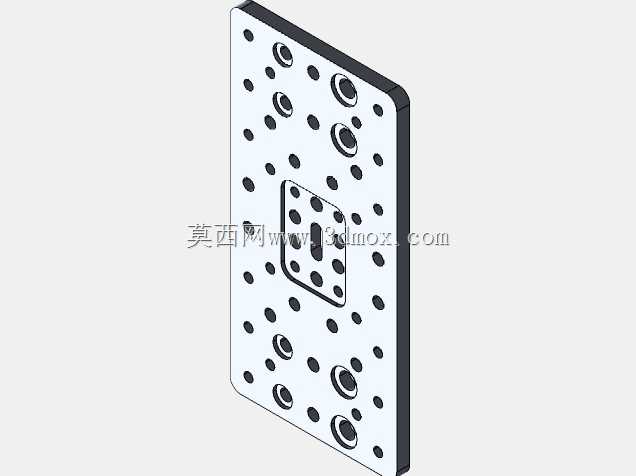

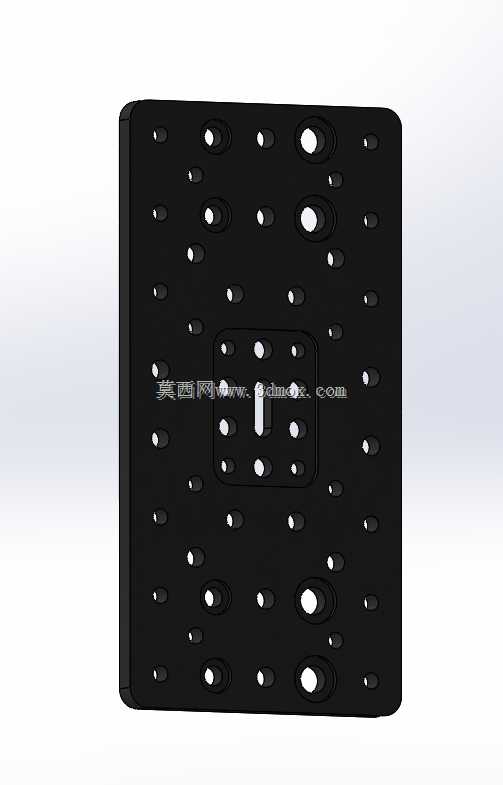

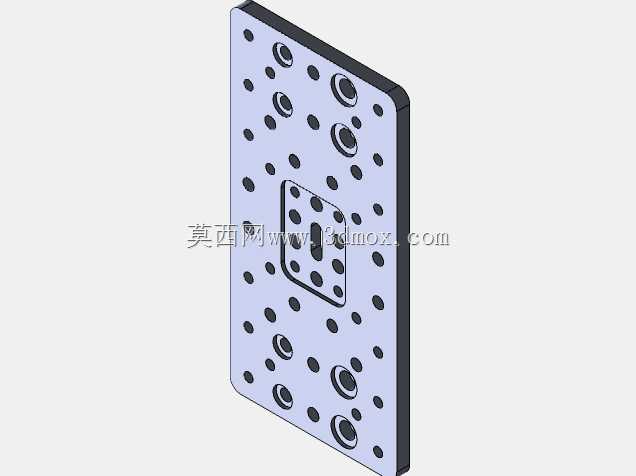

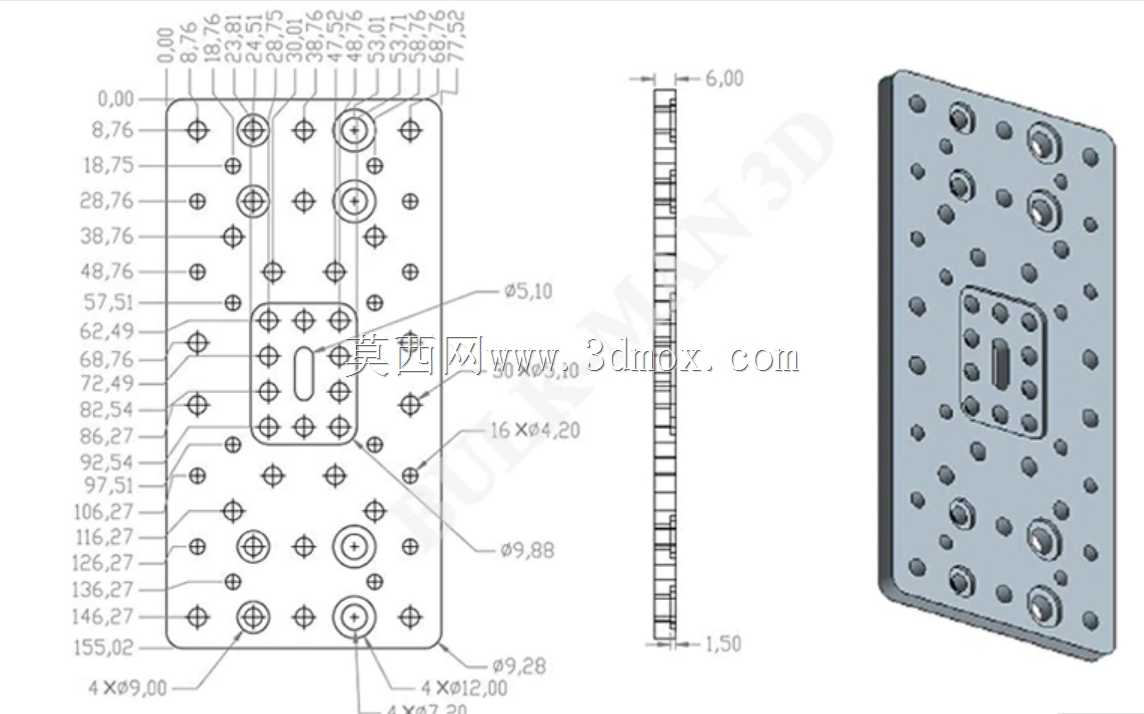

　　尺寸与安装边界方面，这款基板的有效安装尺寸为155mm长、77.5mm宽，板身整体厚度6mm，所有嵌入式螺钉槽的深度都经过精确计算，安装螺钉后钉头完全沉于板面以下，不会突出板面影响上层组件的安装平面度。板身边缘做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，也能减少安装时与相邻构件的干涉。板面的螺纹安装孔全部采用统一的标准螺纹规格，适配市面上绝大多数小型数控设备的标准紧固件，不需要单独定制特殊规格的螺丝，降低设备搭建的配件采购成本。

　　从实际使用的角度看，这类基准板的黑色表面处理不仅是为了外观整洁，更重要的是表面处理层能提升板面的防锈能力，在车间多油污、多切削液的使用环境下，不会轻易出现锈蚀卡孔的问题，后期拆卸调整组件时，螺丝可以顺利拧出，不会因为螺纹锈蚀导致孔位报废。密集的孔位设计也给设备的迭代改造留足了余量，当需要在原有设备基础上增加传感器安装支架、冷却管路固定座、辅助定位挡块时，不需要重新加工基板，直接利用空余的孔位就能完成加装，大幅降低设备改造的成本与周期。不少做桌面级数控设备改装的从业者，都会优先选用这类预加工完成的基准板，相比自己切割铝板、钻孔攻丝做出来的安装板，这类工业化量产的基板孔位精度更高、刚性更好，装配后的设备运行稳定性远高于自制板材，也能省去大量的金加工时间，把更多精力放在设备的功能调试上。
