工业储液配套液位传感装置结构设计

　　在工业流体存储、制程供液、废水收集等场景中，敞口或半封闭储槽的液位实时监测是保障生产连续运行、避免溢液或缺液故障的核心环节，本次设计的配套传感装置，正是针对方形大容量储槽的外置式安装需求完成的结构方案。从实际应用场景来看，这类结构常配套于表面处理线的药液储槽、工业循环水的中间储箱、中小型污水处理单元的调节池，以及餐饮后厨的隔油储槽，这类场景的共同特点是储槽主体多为现场焊接或模块化拼接的方形结构，槽顶预留有检修口与管线安装位，不需要在槽壁额外开孔即可完成传感组件的部署，能大幅降低现场改造的施工量，避免槽壁开孔带来的渗漏隐患。

　　从功能特性来看，这套传感组件采用非接触式的液位检测逻辑，两个外置的安装支架从槽顶边缘向外延伸，检测端垂直对准槽内液面位置，不需要与储液直接接触，既可以适配带有腐蚀性的工业药液、含杂质的废水，也能兼容常温清水、切削液等常规工业流体，不会因为流体粘附、杂质缠绕导致检测失效。支架采用折弯成型的金属结构，根部与槽顶的边框通过紧固件锁紧，安装位置可以根据槽顶的实际边框宽度沿横向微调，适配不同壁厚的储槽结构，检测端的垂直高度也预留了调节余量，可以根据实际需要的高液位报警、低液位补液位点调整检测距离，不需要额外制作转接件。

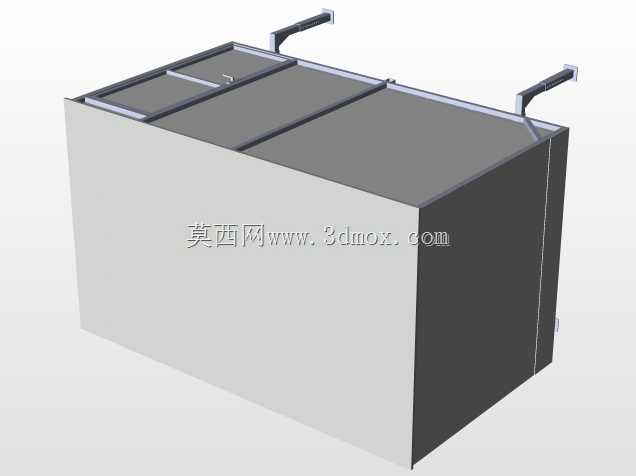

　　设计过程中首先考虑的是储槽的实际安装边界，这类方形储槽的槽顶通常会设置多块拼接式盖板，盖板之间留有均匀的拼接缝隙，传感支架的固定位置特意避开了盖板的开合区域，不会影响日常检修时盖板的开启，支架向外伸出的长度经过核算，既保证检测端的投影完全落在槽内液面范围内，不会因为支架过短导致检测端对准槽壁出现误判，也不会因为伸出过长导致支架端部受外力碰撞出现变形。槽体本身的外形采用直角方形结构，侧壁为平整的立式板面，槽顶边框为外翻的折边结构，刚好为传感支架的安装提供了平整的压紧面，不需要额外焊接安装座，直接用压板配合螺栓即可完成固定，安装完成后支架的水平段与槽顶平面保持平行，垂直段与槽壁保持平行，保证检测端的发射面与液面始终处于垂直状态，提升检测精度。

　　从结构细节来看，槽顶的三块拼接盖板采用嵌入式安装结构，盖板边缘带有折弯加强筋，放置在槽顶的内翻边上即可完成固定，不需要额外锁付，日常检修时可以直接掀开盖板清理槽内杂物，传感支架的固定点设置在槽顶的外翻边外侧，与盖板的安装区域完全独立，拆装传感组件时不需要挪动盖板，也不会影响槽体本身的密封性能。两个传感组件分别布置在槽体长度方向的两端，分别对应高液位与低液位两个检测点，当槽内液位上升到高液位点位时，传感装置输出信号控制进液阀关闭，避免溢液；当液位下降到低液位点位时，输出信号控制进液阀开启补液，或者触发缺液报警提醒运维人员排查供液故障，两个点位的独立设计可以避免单一检测点失效导致的生产事故，提升整个储液系统的运行可靠性。

　　在设计校核阶段，重点考虑了安装后的干涉问题，支架的垂直段与槽壁之间预留了足够的间隙，不会因为槽壁焊接变形、运输过程中的磕碰变形导致支架与槽壁发生摩擦，检测端的接线口朝向外侧，方便现场布线时线缆沿槽壁外侧走线，不会与槽顶的盖板、其他工艺管线发生缠绕。整个结构没有复杂的曲面造型，所有钣金件都可以通过常规的激光切割、折弯工艺加工完成，加工成本低，后期维护时如果出现支架变形，也可以现场快速更换同规格的钣金件，不需要定制特殊配件。针对不同的使用场景，支架的材质可以根据储液的腐蚀特性选择普通碳钢喷塑或者304不锈钢，两种材质的安装尺寸完全通用，不需要调整整体结构设计，能适配更多行业的使用需求。
