小型桌面级三轴数控铣床结构设计方案

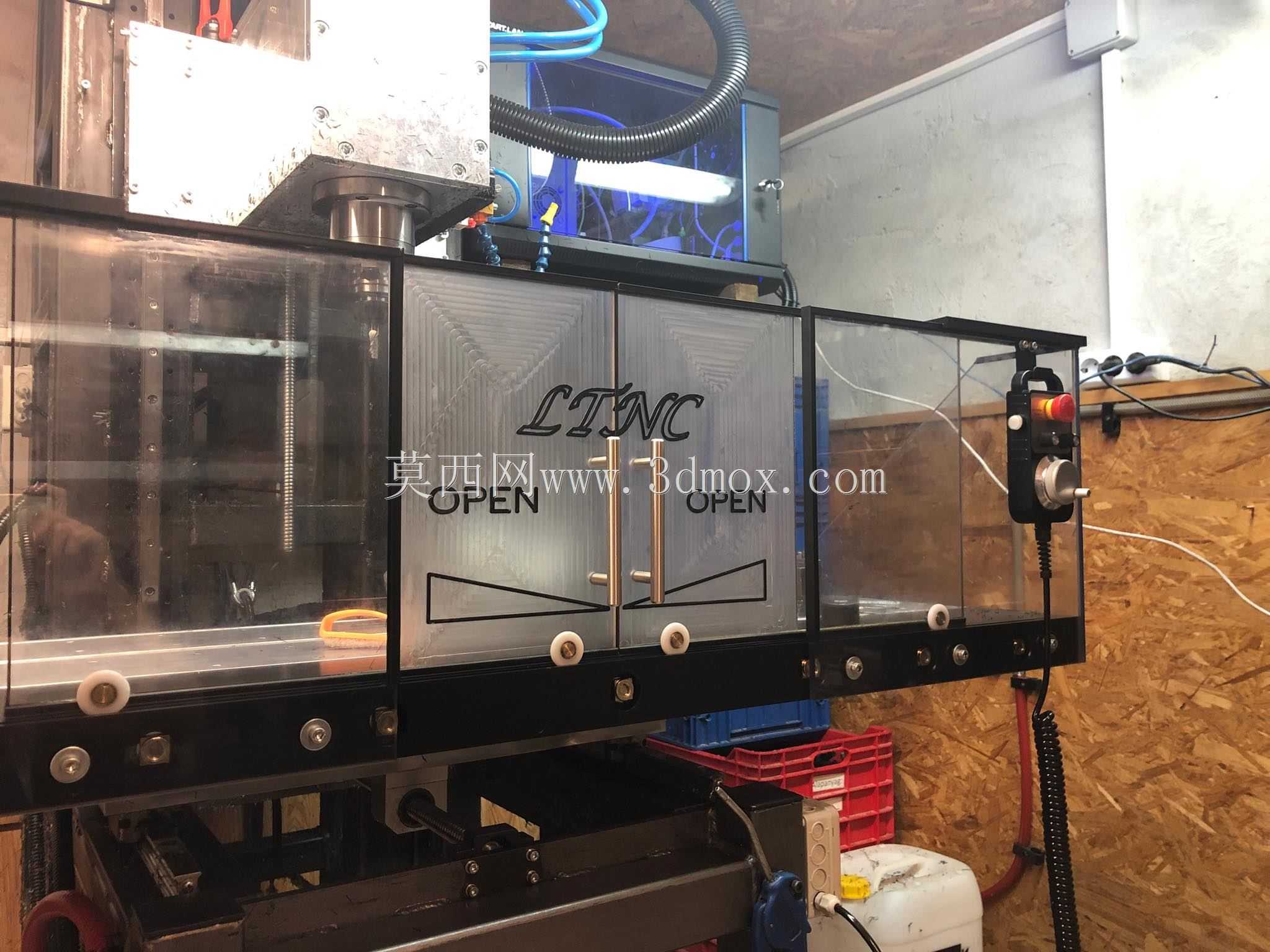

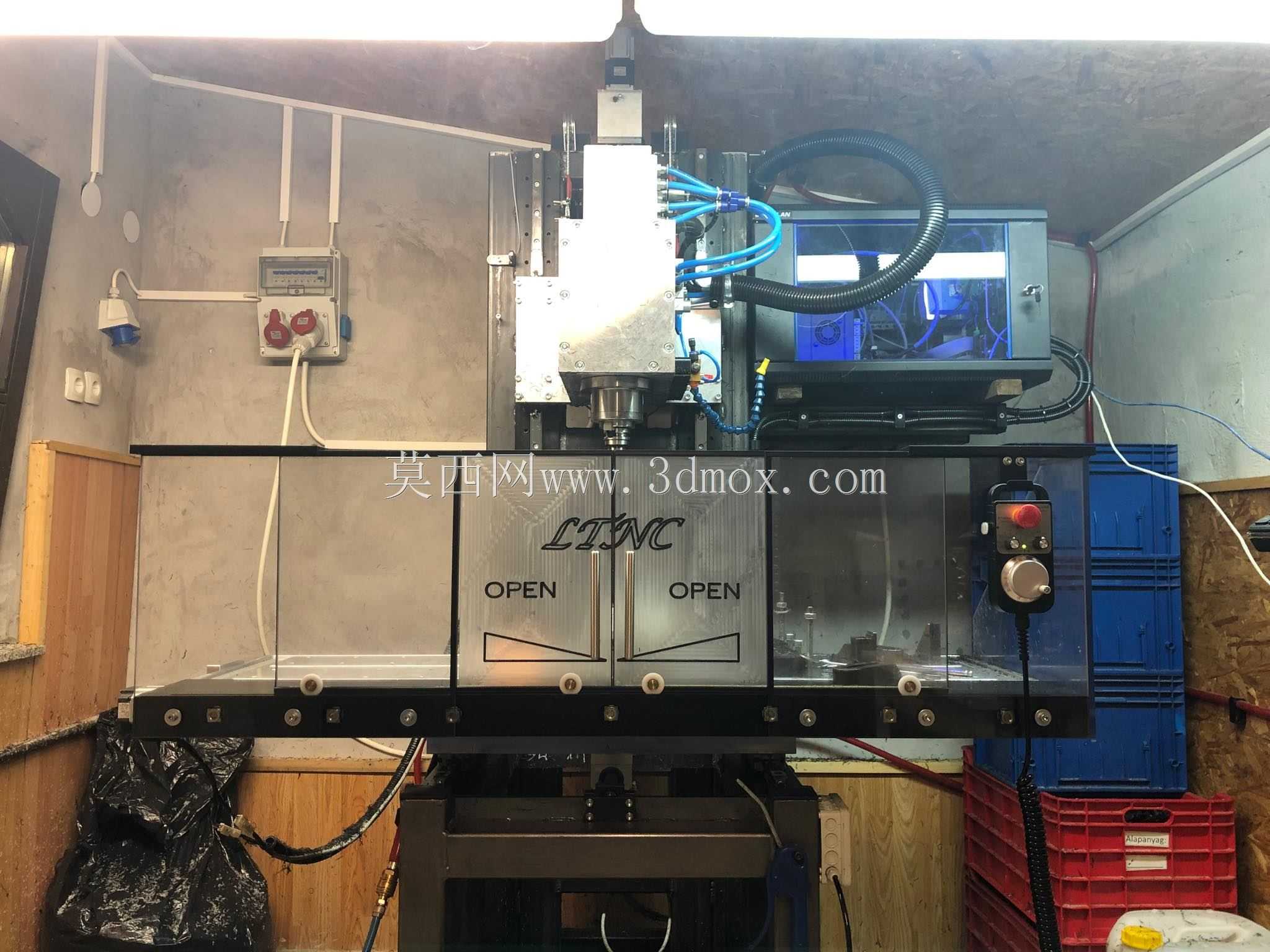

　　这款小型三轴铣床的结构设计，最初是面向小批量精密零件加工、教学实训场景以及个人工坊的加工需求打造，区别于大型工业铣床的占地大、能耗高的特点，该设备将加工行程控制在适配小型零件加工的区间，整体安装边界可适配常规工作台面，无需单独做设备基础浇筑，普通工业厂房地面甚至加固后的工坊工作台都可满足安装承重要求，设备整体外罩采用透明防护板搭配金属框架的结构，既可以在加工过程中阻挡切削液飞溅与切屑飞溅，也能让操作人员直观观察内部加工状态，防护门采用对开式设计，门体上标注的开合标识可引导操作人员快速完成工件装夹后的门体闭合操作，门体闭合后可触发安全联锁信号，避免加工过程中门体意外开启带来的安全隐患。

　　从功能特性来看，该设备的三个运动轴均采用线性导轨搭配滚珠丝杠的传动结构，可保证运动过程中的定位精度与重复定位精度，主轴部分采用高速电主轴配置，可适配不同直径的铣削刀具，完成平面铣削、沟槽加工、钻孔、镗孔等常规铣削加工工序，可加工的材料涵盖铝合金、铜合金、工程塑料等易切削材料，也可针对低碳钢材料做小进给量的精密加工。设备的控制电柜集成在机身侧部，柜内预留了驱动器、控制器、IO模块的安装空间，布线时将动力线与信号线分开走线，可减少信号干扰带来的加工误差，操作面板设置在机身前部易操作的位置，集成了急停按钮、进给调节旋钮、主轴启停控制元件，操作人员在装夹工件后可就近完成设备的操作调整，无需往返于控制柜与设备加工区之间。

　　设计过程中，首先对机身的刚性做了仿真校核，床身采用铸铁材质搭配加强筋结构，可抵消加工过程中切削力带来的机身形变，保证加工过程中的稳定性，Z轴方向设置了配重结构，可避免Z轴滑块在断电状态下出现下滑，同时降低Z轴伺服电机的负载，提升Z轴运动的平稳性。切削液系统集成在设备底座内部，水箱容量可满足连续4小时以上的加工冷却需求，回流通道设置了多级过滤结构，可将切屑拦截在过滤槽内，避免切削液带着切屑进入水泵造成水泵损坏。设备的管线采用拖链收纳布置，所有气管、电缆都在拖链内有序排列，可避免轴类运动过程中管线出现拉扯、磨损的问题，延长管线的使用寿命。

　　在安装边界方面，设备的整体宽度控制在1.2米以内，深度控制在1米以内，高度控制在1.8米以内，设备后部预留了150mm的散热与管线接驳空间，安装时只需预留对应的操作空间与维护空间即可，无需额外占用过多的厂房面积。设备的气源接口、电源接口都设置在机身背部的统一接驳区域，现场安装时只需完成电源和气源的接驳，再添加切削液即可完成设备的调试准备，无需复杂的现场组装工作。针对日常维护的需求，设备的导轨、丝杠润滑点都设置在易操作的位置，操作人员可定期完成润滑保养，电柜的散热风扇滤网可直接从外部拆卸清理，无需拆开电柜即可完成日常的维护操作，降低设备的后期维护成本。

　　从实际应用场景来看，该设备可用于职业院校的数控加工实训教学，让学员掌握数控铣床的操作、编程、工件装夹、刀具选择等基础技能，也可用于小型加工企业的小批量零件打样、非标零件加工，相比大型加工中心，该设备的能耗更低，小零件加工的效率更高，也可用于个人工坊、创客空间的创意零件加工，满足个性化定制零件的加工需求。在加工精度控制方面，设备的各轴运动都设置了硬限位与软限位双重保护，可避免超程运动带来的设备碰撞损坏，主轴的转速可根据加工材料与刀具参数做灵活调整，适配不同的加工工艺要求。
