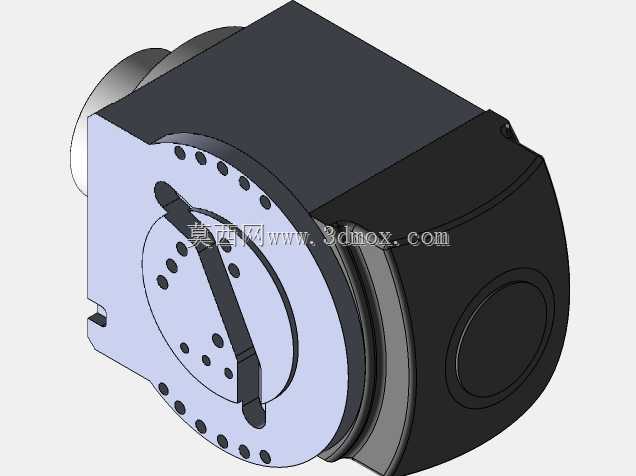

HSD ES793自动换刀电主轴结构设计

　　这款自动换刀电主轴主要面向数控加工中心、高速雕铣设备的主轴单元配套场景，在金属切削、非金属材料精密加工的产线中承担核心的旋转切削动力输出角色，适配ISO40与BT40标准刀柄接口，可覆盖铣削、钻孔、镗削、铰孔等多工序加工需求，在模具加工、精密零部件批量生产、木工高速切削等场景中都有广泛应用。从实际设备运行逻辑来看，该主轴集成了自动拉刀机构，无需人工手动拆装刀柄，可配合机床刀库完成加工工序间的刀具自动切换，大幅缩短非加工等待时间，提升多工序加工的连续作业效率。设计过程中优先考虑了高速运转下的动平衡性能，主体壳体采用方正的安装基准面设计，安装面的平面度公差控制在0.01mm以内，可直接与机床滑枕的安装位贴合固定，

　　安装边界预留了足够的冷却管路、气路接口布置空间，壳体侧面的安装孔位采用圆周阵列布局，可适配不同角度的安装固定需求，无需额外加工过渡转接板即可完成装配。主轴前端的端面设置有密集的定位销孔与连接螺孔，用于安装前端密封端盖、气幕防护结构，可有效阻挡加工过程中产生的切削液、金属切屑进入主轴内部轴承腔，避免轴承磨损导致的精度衰减。拉刀机构的驱动结构内置在主轴腔体内部，采用气压驱动的碟簧拉紧、气压松刀的结构逻辑，拉紧力稳定在12kN以上，可保证高速旋转时刀柄与主轴锥孔的贴合精度，避免高速切削时出现刀柄窜动、掉刀的风险。主轴后端预留了编码器安装位与动力接口，可配合机床数控系统完成主轴转速的闭环控制，最高转速可适配高速加工的切削参数要求，

　　同时内置的冷却流道可环绕主轴轴承组与定子区域，通过循环冷却液带走高速运转产生的热量，控制主轴热伸长量在0.005mm以内，保证长时间连续加工的尺寸稳定性。从结构布局来看，主轴的整体重心靠近安装法兰面，可减少主轴悬伸带来的振动放大效应，提升切削时的刚性，在大切深铣削加工时可有效降低振纹产生概率。接口部分的锥孔采用1:10的标准锥度，与刀柄的接触面积不低于90%，保证扭矩传递的可靠性，同时端面键结构可传递大切削扭矩，避免重切削时刀柄与主轴之间出现相对转动。气路接口除了松刀驱动气路外，还设置有独立的密封气路，持续向主轴前端输出低压洁净空气，形成正压防护屏障，在加工铸铁、石墨等粉尘类材料时，可阻挡细微粉尘进入主轴内部，延长主轴维护周期。

　　设计时还考虑了日常维护的便捷性，后端的检测接口可直接接入检测设备，实时监测主轴的振动值、温度值，无需拆解主轴即可完成运行状态检测，降低设备运维的时间成本。整体结构没有冗余的外置部件，所有管路、线路都可通过安装座内部的走线槽布置，避免加工过程中切屑刮擦管线造成的故障，适配封闭式机床护罩的内部安装空间，不会与机床的换刀机械手、刀库结构产生运动干涉，换刀时的主轴定位角度可通过后端编码器精准控制，保证刀柄键槽与端面键的精准对位，换刀动作顺畅无卡滞。
