花键毂拉削加工用拉刀结构设计

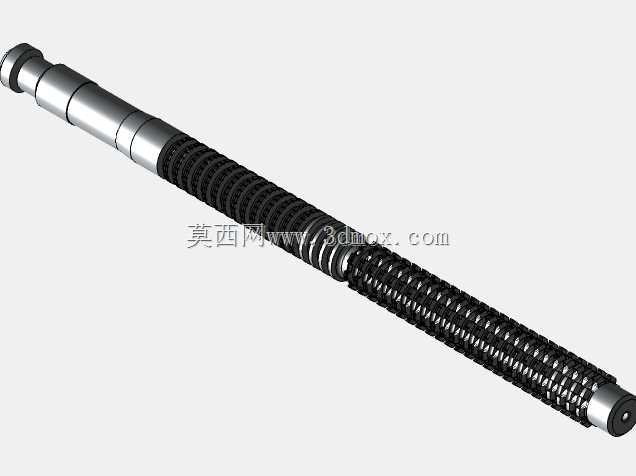

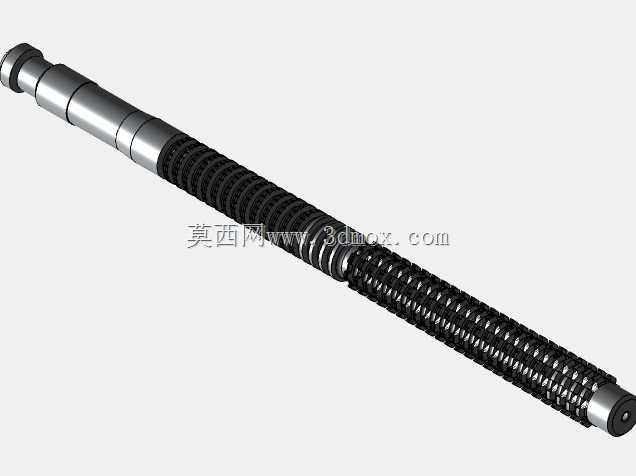

　　在批量花键毂零件的内齿成型加工环节，拉削工艺凭借单次走刀完成全齿形切削、加工精度一致性强、生产效率远高于插齿铣齿的优势，一直是汽车变速箱、工程机械传动部件、农机传动箱花键孔加工的首选工艺，而拉刀作为拉削工序的核心执行部件，其结构设计合理性直接决定花键齿形精度、加工表面质量与刀具自身使用寿命。这款拉刀的整体结构采用分段式功能布局，从刀体前端的导入引导段开始，首先设置了直径小于待加工花键底孔的导向柱，引导段长度匹配工件装夹定位基准的深度，能在拉刀进入工件孔时自动找正中心，避免拉刀偏斜造成的齿形拉偏、孔壁刮伤问题，引导段表面做了低粗糙度抛光处理，减少入刀时与预制孔壁的摩擦阻力。紧随引导段之后的是粗切齿组，

　　这部分刀齿的齿升量按照切削载荷均匀分配的原则设计，每齿的切削厚度控制在合理区间，避免单齿切削量过大造成崩刃或者机床负载超限，粗切齿的容屑槽采用圆弧过渡的深槽结构，保证拉削过程中切屑能顺利卷曲容纳，不会因为切屑堵塞刮伤已加工齿面，容屑槽的槽底圆角经过优化，减少应力集中，提升刀齿的抗冲击能力。粗切齿之后是过渡齿段，这部分刀齿的齿升量逐步减小，主要作用是将粗切后残留的加工余量逐步切除，让切削载荷平缓过渡到后续的精切齿段，避免切削力突变造成的让刀现象，保证齿形的尺寸精度平稳过渡。精切齿段的齿升量极小，这部分刀齿主要承担花键齿形的最终成型加工，齿形轮廓严格按照花键的参数设计，包括齿厚、齿距、齿向公差都匹配对应花键的精度要求，

　　精切齿的刃口做了钝化处理，减少加工表面的毛刺，提升齿面的加工光洁度。拉刀的最后段是后引导与尾柄部分，后引导段的直径与加工完成的花键孔小径匹配，在拉刀即将完成切削行程时，后引导段始终保持在工件孔内起到支撑定位作用，避免拉刀行程末端下垂造成的出口端齿形超差，尾柄结构匹配拉床的夹头装夹尺寸，保证拉刀装夹后与拉床主轴的同轴度，传递拉削过程中的轴向拉力。从实际加工场景来看，这类拉刀主要适配卧式内拉床的加工工况，加工前需要确认工件预制底孔的尺寸公差、端面与孔的垂直度，避免装夹后工件定位面倾斜造成拉刀受力不均，拉削速度需要根据工件材料调整，加工钢制零件时采用较低的拉削速度配合合适的切削液，既能保证齿面加工质量，也能延长拉刀的重磨周期。

　　设计过程中需要重点核算拉刀的总拉削力，确保总拉力不超过拉床的额定拉力以及拉刀自身的抗拉强度，避免拉刀在拉削过程中发生断裂，同时拉刀的总长需要匹配拉床的最大工作行程，保证整个拉削行程能完整覆盖所有刀齿的切削长度，不会出现行程不足无法完成全齿加工的问题。刀齿的排布还考虑了分屑需求，每个粗切齿都做了分屑槽设计，让宽切屑被分割成窄段，避免宽切屑卷曲过程中卡滞在容屑槽内，分屑槽的位置在相邻刀齿之间错开，保证整个切削宽度上不会残留未切削的凸棱。对于花键齿的精度控制，精切齿的齿厚尺寸需要预留重磨余量，每次重磨前刀面之后，齿厚的减小量在可控范围内，保证拉刀经过多次重磨后仍然能加工出合格尺寸的花键孔，提升刀具的整体使用寿命。在安装边界方面，拉刀的最大外径需要小于拉床导套的内孔直径，前端引导段能顺利穿过工件预制孔进入拉床的导向装置，尾柄的装夹尺寸与拉床夹头的夹持范围匹配，装夹后拉刀的径向跳动量控制在允许范围内，避免高速拉削时产生振动影响加工精度。实际生产中，这类拉刀加工出的花键孔齿距累积误差、齿向误差都能稳定满足传动部件的装配要求，相比逐齿切削的加工方式，拉削加工的单件加工时间更短，非常适合大批量零件的生产，在传动零部件制造车间的拉削工序中，合理设计的拉刀能大幅降低工序的加工成本，减少后续齿形精加工的工序余量。
