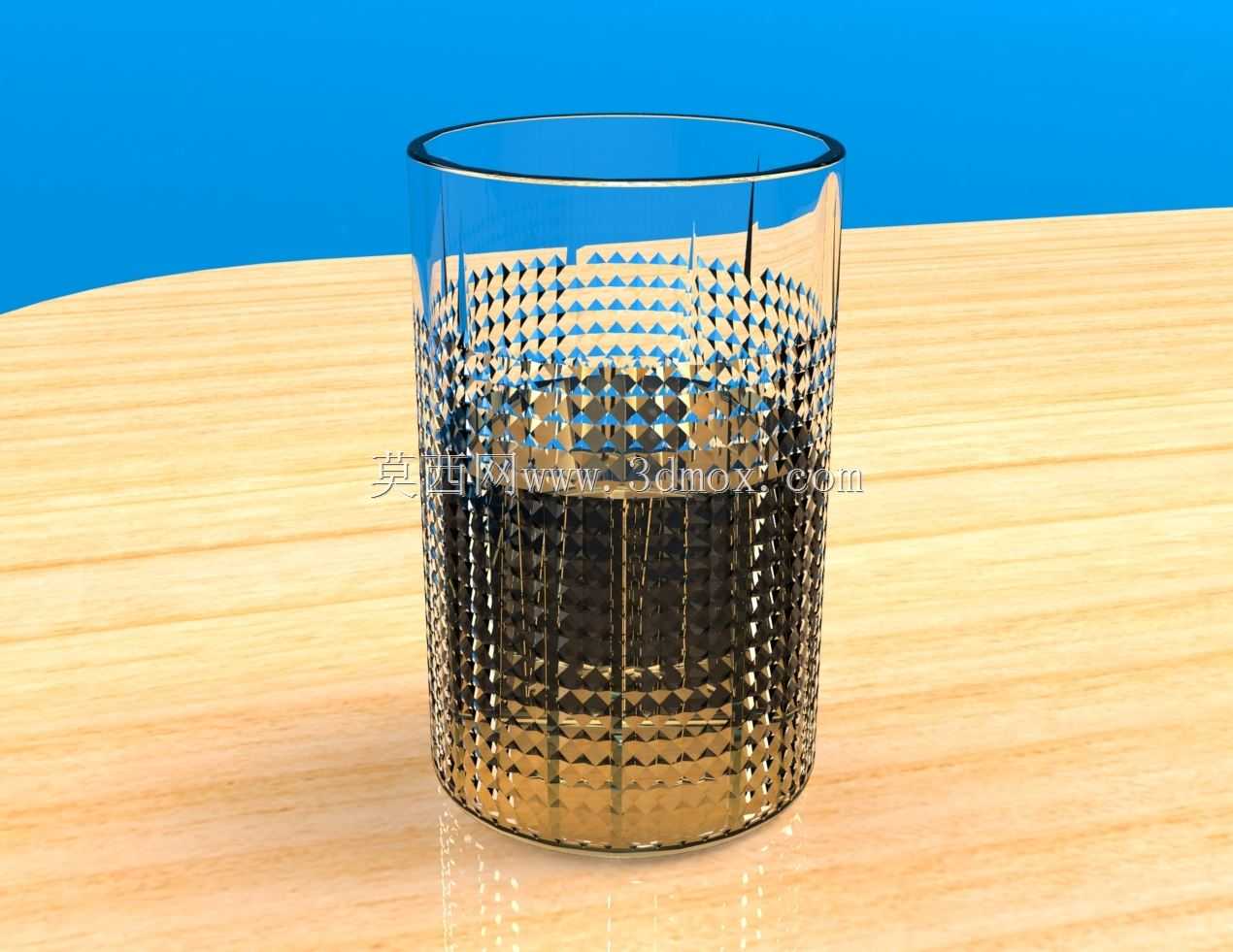

带菱形压纹的透明直身玻璃杯结构设计

　　日常餐饮场景中，这类带压纹的直身玻璃杯是桌面饮品承载的常用器具，建模过程中首先要兼顾玻璃材质的光学表现与结构实用性，不能只追求外观效果忽略实际使用的结构合理性。杯身采用直筒型轮廓设计，整体上下口径差控制在极小范围，既方便堆叠收纳，也能适配常规的杯刷清洗操作，不会出现窄口容器内部难以清洁的问题。杯口位置做了微卷边处理，卷边的圆弧半径经过反复调整，既保证饮用时唇部接触的顺滑感，也能提升杯口的结构强度，避免日常使用中轻微磕碰就出现崩口的问题。杯身的菱形压纹是整个设计的核心细节，压纹采用内凹外凸的结构形式，凸起的纹理高度控制在0.8mm左右，既不会因为纹理过深导致积污难清理，也能通过纹理的凹凸结构增加手持时的摩擦力，

　　减少杯身沾水后打滑脱手的概率。同时菱形纹理的排布采用连续错位的阵列方式，光线穿过玻璃时会在纹理表面形成漫反射效果，既提升了玻璃器皿的视觉质感，也能在一定程度上掩盖日常使用产生的细微划痕，延长产品的视觉使用寿命。杯底部分做了加厚处理，厚度是杯身侧壁的2.2倍，加厚的底座可以降低整个杯子的重心，提升放置时的稳定性，减少被意外碰倒的风险；底座与桌面接触的位置还设计了一圈宽度1.2mm的微凸接触面，避免杯底整个平面与桌面贴合形成负压，导致拿起杯子时出现粘连带起桌布的问题，同时这个微凸结构也能减少杯底与硬质桌面的摩擦划痕。建模过程中对玻璃壁厚做了均匀性校验，整个杯身除了底座加厚区域，侧壁的壁厚偏差控制在0.1mm以内，

　　保证玻璃成型时的料流均匀性，避免出现壁厚不均导致的应力集中问题，提升产品的抗冷热冲击性能，适配日常盛装冰水、常温饮品甚至温度不超过80摄氏度的热饮的使用需求。压纹的建模没有采用简单的纹理贴图，而是通过实体阵列切除加凸起的方式构建，保证纹理与杯身主体是一体化结构，还原真实玻璃压制成型的工艺特征，每个菱形单元的边角都做了R0.1mm的圆角处理，避免尖锐边角在成型过程中产生应力集中，也防止清洗时边角残留污渍。从使用场景来看，这款杯子既可以用于家庭日常饮水，也能适配餐饮门店的饮品盛装需求，直身的造型可以适配常规的杯盖、杯套配件，拓展使用场景；杯身的尺寸设计参考了常规家用杯架、吧台杯架的安装间距，整体外径控制在75mm，总高度110mm，

　　能够放入绝大多数常规尺寸的杯架中，不会出现尺寸不兼容无法收纳的问题。建模时还考虑了玻璃制品的脱模斜度，虽然直身造型的斜度很小，但还是在侧壁设置了0.3度的脱模斜度，保证压制成型后能够顺利脱模，不会出现纹理卡模的问题；杯口的卷边结构也做了工艺性校验，卷边的圆弧过渡没有出现锐角或者壁厚突变的位置，适配玻璃热熔卷边的加工工艺，不会在加工过程中出现料液堆积或者缺口的问题。
