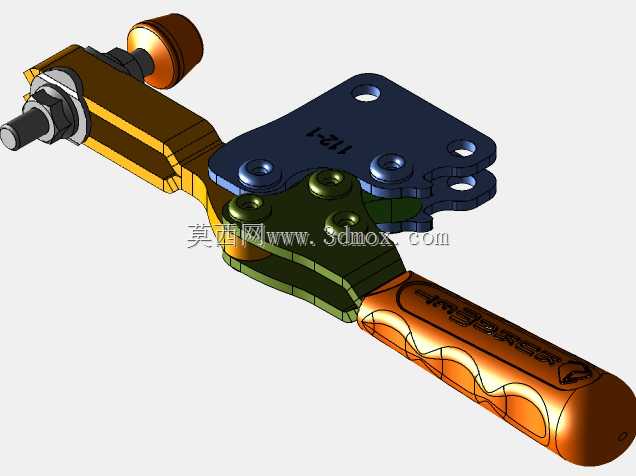

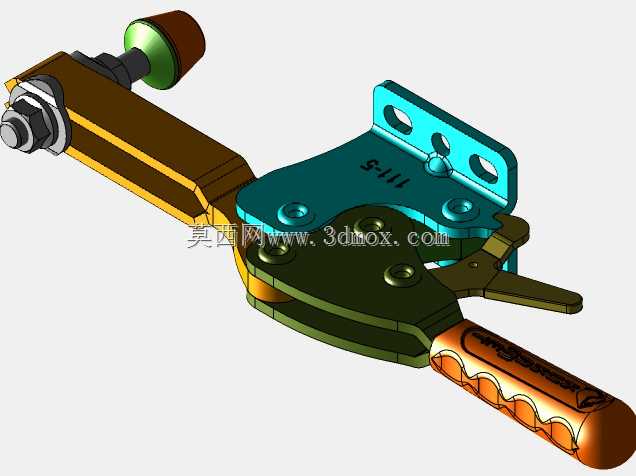

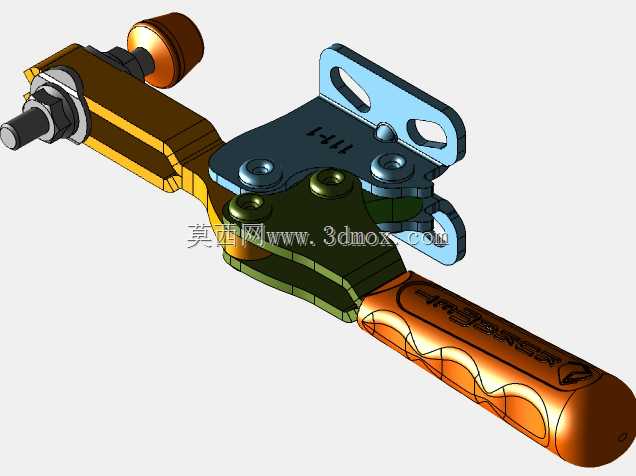

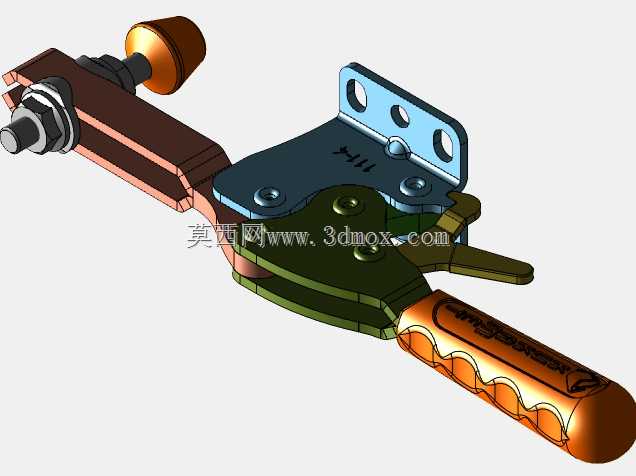

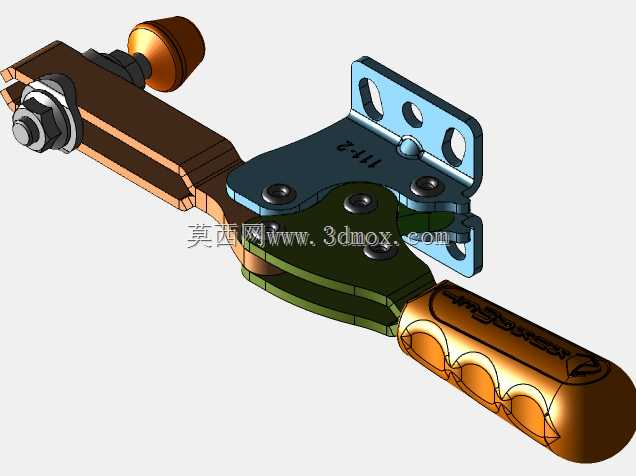

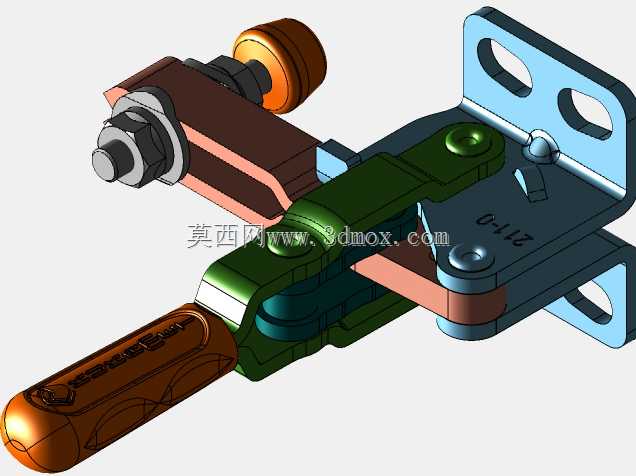

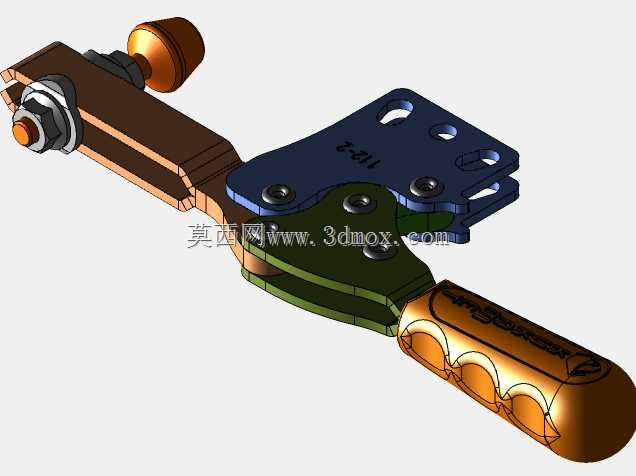

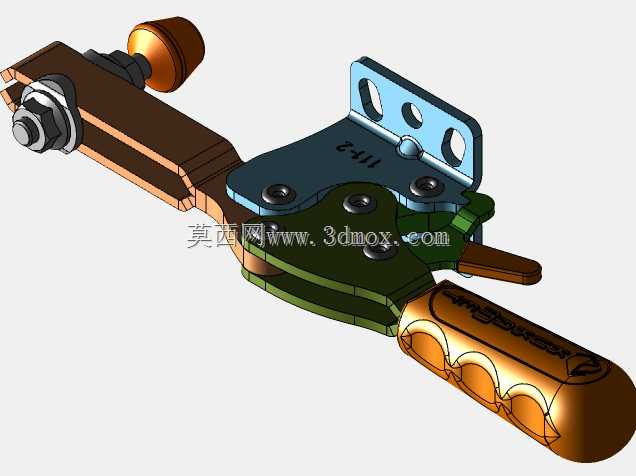

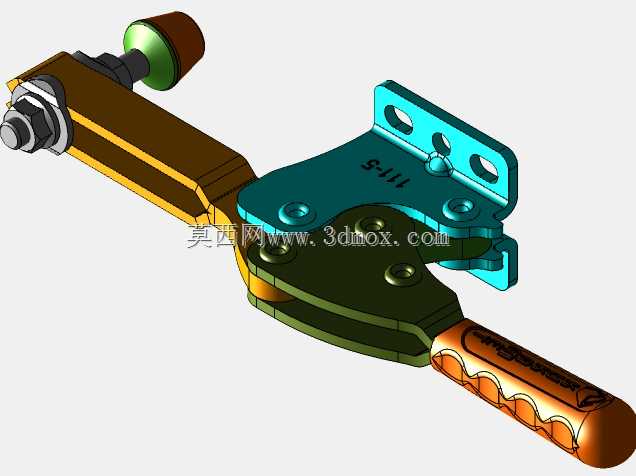

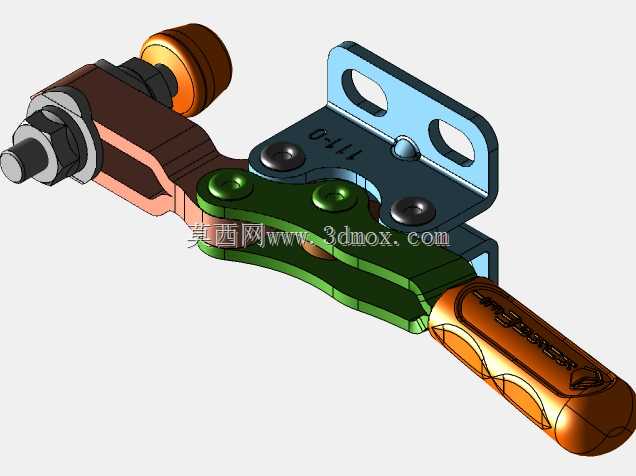

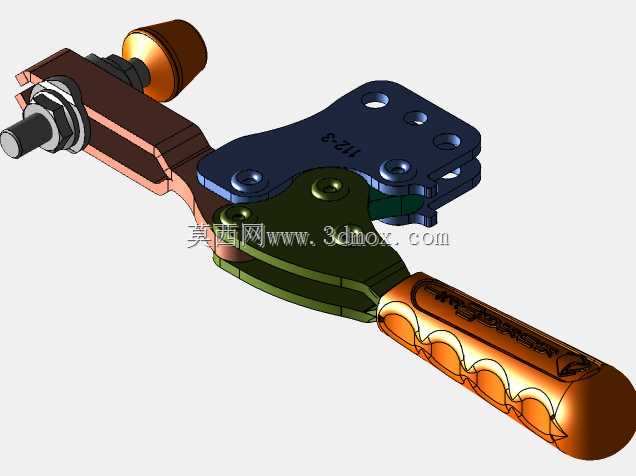

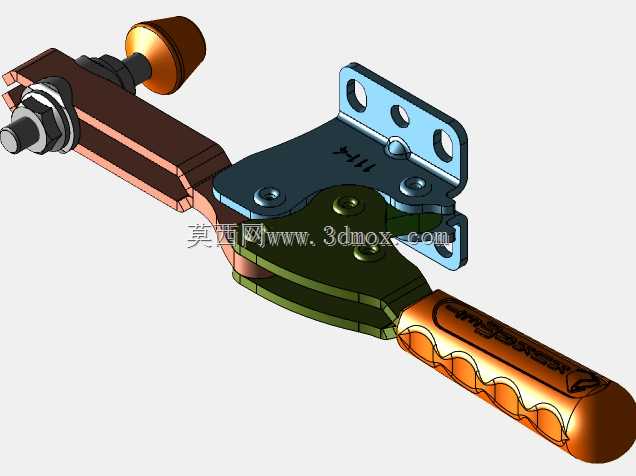

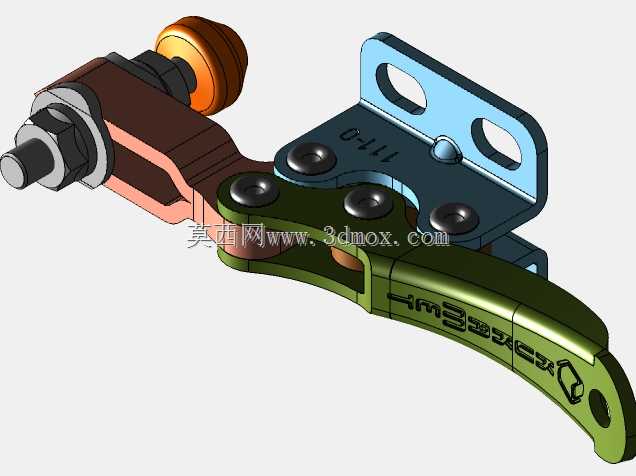

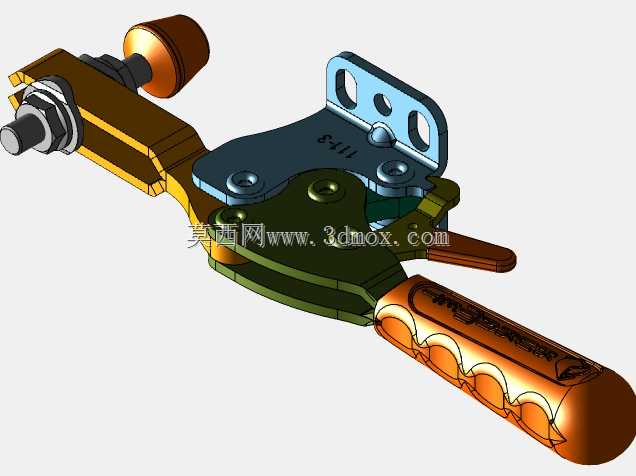

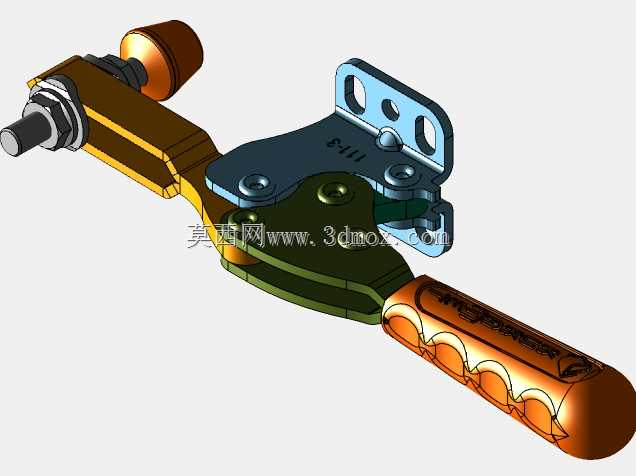

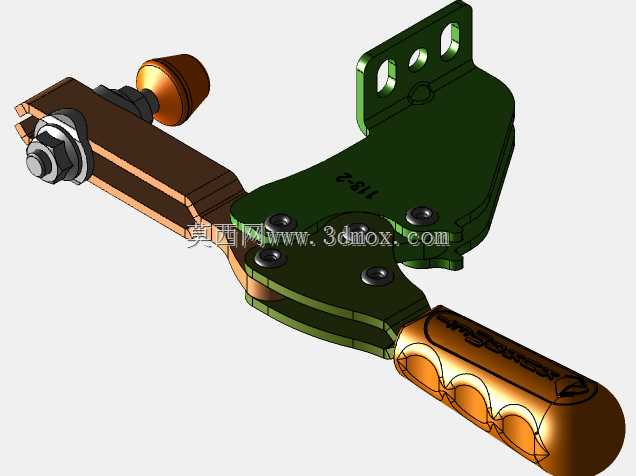

工业级快夹式压紧锁固机构三维结构

　　这款快夹式压紧锁固机构，在工装夹具、生产线工位定位、小型设备舱门快锁场景中应用十分广泛，日常做非标设备设计时，这类构件是工位治具里的高频选用件，核心作用是在工件装配、检测、加工工序中提供稳定的持续压紧力，避免工件受切削振动、外力触碰出现位移偏差，相比螺栓紧固的方式，它的操作行程短，开合动作仅需扳动压杆即可完成锁紧与释放，单步操作耗时不超过两秒，能大幅提升批量工序的作业效率。从结构设计逻辑来看，整个机构采用多连杆铰接的死点锁止原理，当压杆扳动到锁紧工位时，连杆铰接点会越过力的作用死点，此时即便承受反向的工件反弹力，机构也不会自行松脱，无需额外加装防松结构就能保持稳定的压紧状态。压杆的握持段做了贴合手部施力角度的弧形轮廓，

　　表面做了防滑的纹理处理，操作人员扳动时能获得足够的摩擦力，不会因为手上沾有切削液、油污出现打滑的情况。安装基座部分设计了两个长圆形的安装孔，孔位的长轴方向与压紧力的作用方向垂直，安装时可以根据工件的实际厚度、压紧位置的偏差做小范围的位置调整，不需要重新加工安装孔位就能适配一定范围内的尺寸公差，适配性更强。基座与活动压臂之间的铰接点采用耐磨的销轴连接，销轴与孔位之间预留了合理的配合间隙，既保证铰接转动时没有卡滞感，又不会因为间隙过大导致压紧位置出现偏移。压头部分采用可调式的螺杆结构，螺杆端部搭配了防滑的橡胶压头，旋转螺杆就能调整压头的伸出长度，适配不同厚度的被压紧工件，橡胶压头还能避免刚性压接在工件表面留下压痕，

　　对表面质量要求较高的工件十分友好。整个机构的运动行程经过精准核算，压杆从开启状态到锁死状态的转动角度控制在120度以内，操作时不会和周边的工装结构、操作人员的手部产生干涉，安装边界的尺寸也经过优化，基座的整体厚度控制在较小范围内，即便在空间局促的小型治具上也能顺利安装，不会占用过多的工位空间。铰接位置的所有转动副都设计了储油间隙，日常维护时只需在铰接点滴入少量润滑油，就能保证长期使用下转动顺畅，不会因为粉尘、切削液的侵入出现锈蚀卡滞的问题。压臂的截面采用变厚度的加强结构，在受力最大的铰接位置做了局部加厚处理，而在非受力的区域做了适当的减薄，在保证整体结构强度、满足压紧力要求的前提下，尽可能降低了整个机构的自重，安装在移动治具、

　　滑动工作台面上时，不会给移动部件增加过多的负载。锁紧状态下，整个机构的受力传递路径十分清晰，工件的反弹力通过压头传递到压臂，再通过多组铰接连杆分散到安装基座上，最终由安装基座的固定螺栓承受全部载荷，每个受力节点的应力都经过校核，长期反复使用也不会出现结构变形、铰接点松旷的问题。在做自动化产线改造时，这类快夹机构还可以搭配小型气缸做驱动改造，将手动扳动的动作替换为气缸伸缩驱动，就能实现自动压紧与释放，适配自动化生产的需求，不需要对原有机构的主体结构做大幅修改，改造成本极低。
