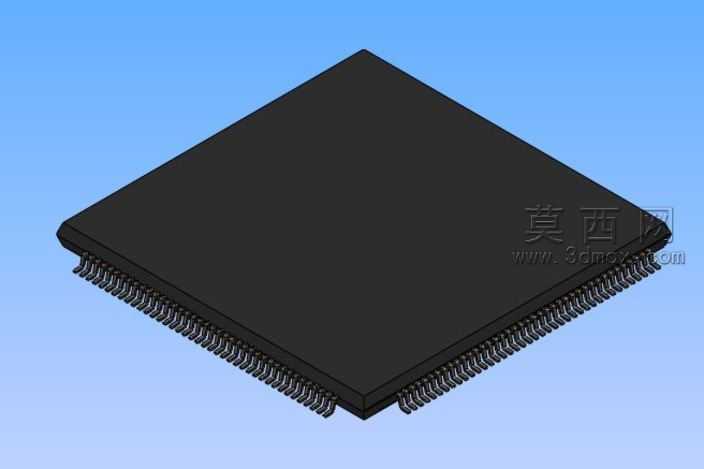

QFP160封装电子芯片三维结构模型

本作品为QFP160封装形式的电子芯片三维模型，建模过程严格遵循QFP封装的行业标准尺寸规范，首先通过三维建模软件绘制芯片主体的方形基底轮廓，精准控制基底的长宽比例与厚度参数，还原塑封本体的方正外观与边缘倒角细节。针对芯片四周共160个引脚的结构特征，采用阵列化建模方式，先绘制单个鸥翼型引脚的截面轮廓，通过拉伸、弯折操作还原引脚的弧度与厚度，再按照QFP160的引脚间距标准沿四边均匀阵列，确保每一个引脚的位置、角度、伸出长度都完全符合实际器件的物理参数，引脚末端的细微弯折结构也做了精细化还原，避免出现引脚形态失真的问题。材质渲染阶段，芯片主体采用哑光黑色塑封材质，调整材质的粗糙度与反光度参数，还原真实塑封料的磨砂质感，无多余反光干扰；引脚部分采用镀锡金属材质，设置轻微的金属光泽与细微的表面纹理，模拟真实引脚的金属质感与轻微氧化的视觉效果，整体材质搭配贴近实物的视觉表现。模型采用低配置文件的优化设计思路，在保证结构完整、尺寸精准的前提下，对模型的面数做了合理精简，删除不必要的冗余面与隐藏结构，既保留了芯片外观的全部识别特征，又降低了模型的资源占用率，方便在各类电路仿真、PCB布局演示、电子产品结构装配场景中调用。建模过程中重点考量了QFP封装的结构辨识度，从顶部的平整塑封面到侧边的引脚排列，每一处结构都对应实际芯片的物理特征，没有添加多余的装饰性结构，确保模型可以直接用于电子类产品的装配校验、教学演示、宣传素材制作等场景，能够清晰展现QFP160封装芯片的外部形态与引脚布局特征，为电子相关的三维设计工作提供精准的外观参考。
