轻量化多孔拓扑优化连接支架结构设计

　　该结构件属于设备连接承载类部件，主要应用于多类需要兼顾减重与承载需求的机械装配场景，可在自动化生产线工位连接、轻型移动设备机架固定、专用设备跨模块衔接等场景中使用，替代传统实心铸锻连接支架，在满足额定载荷要求的前提下大幅降低自身重量，减少设备整体的无效负载。从实际使用功能来看，该部件承担两个独立装配模块之间的载荷传递作用，既需要承受静态下的垂直方向压载，也要耐受设备运行过程中产生的交变侧向载荷与小幅振动冲击，避免连接位置出现应力集中导致的结构失效。

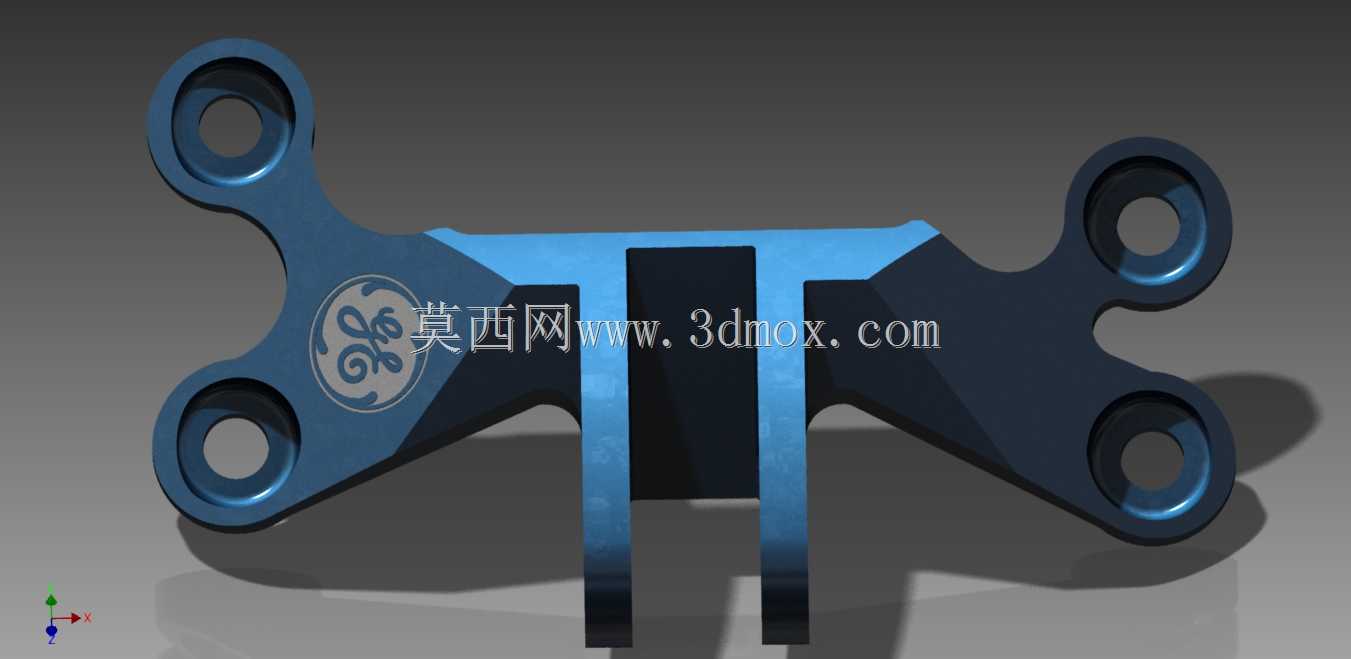

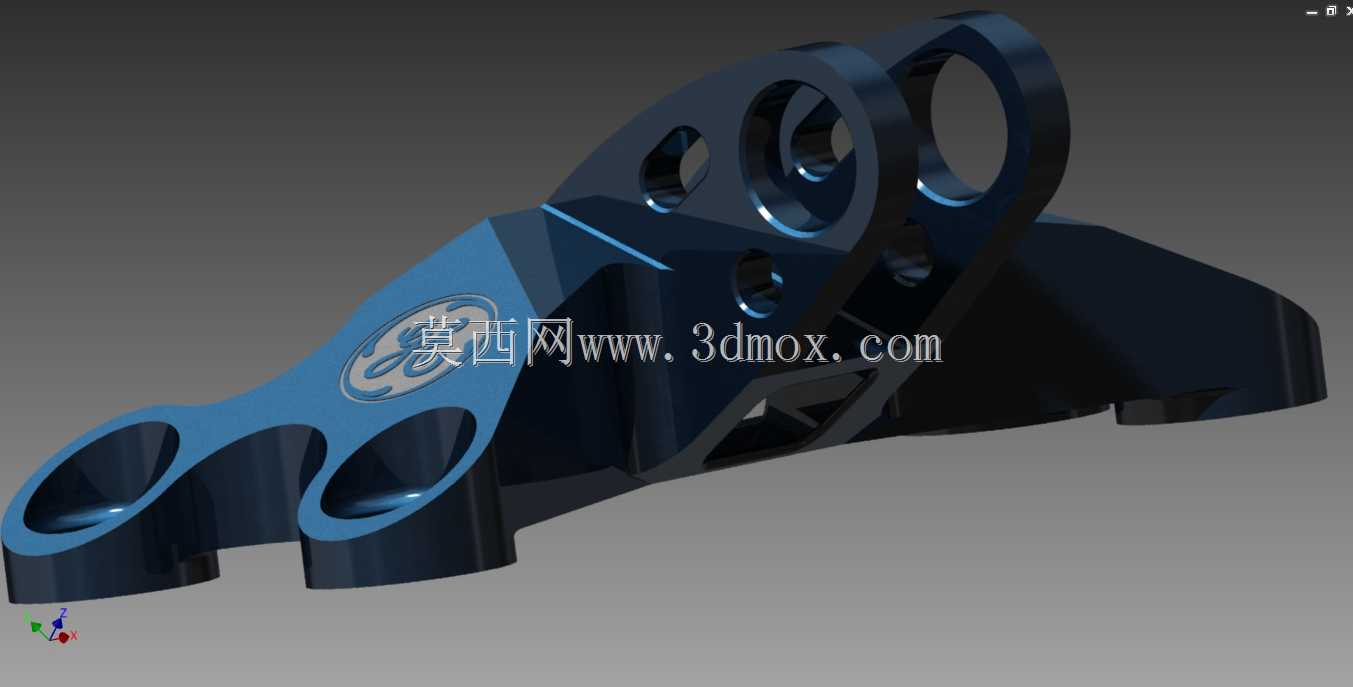

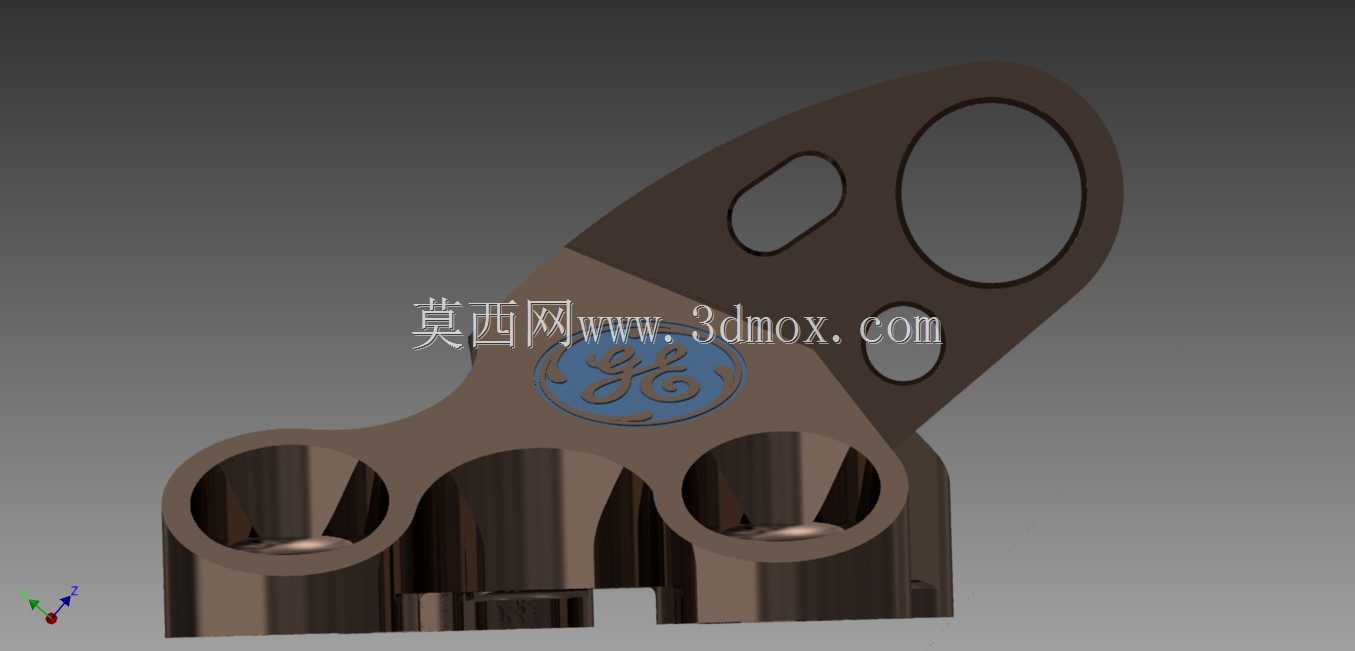

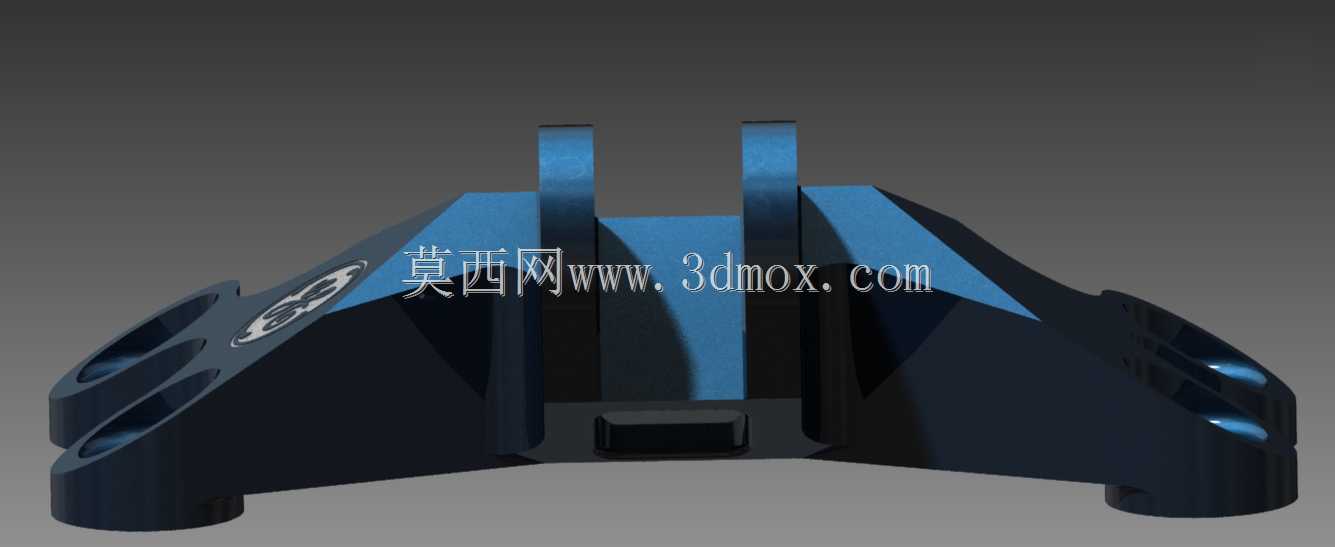

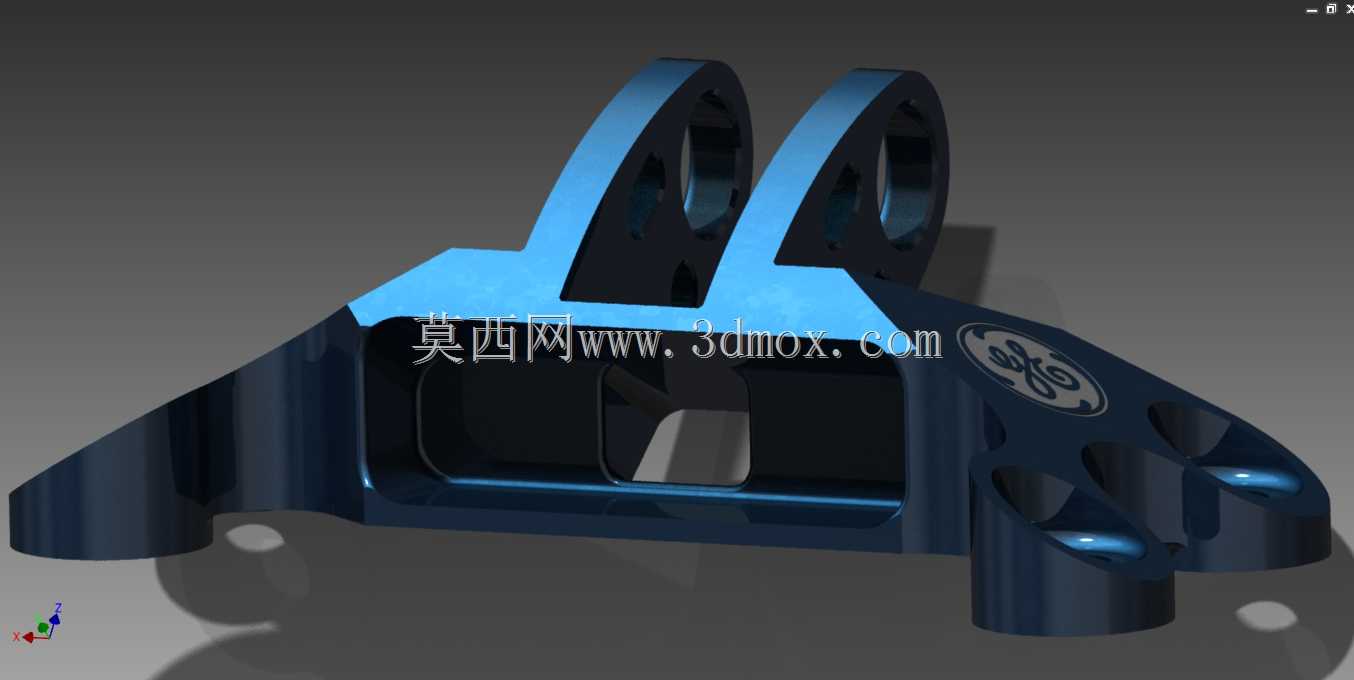

　　设计过程中优先采用拓扑优化思路完成主体构型，在初始设计阶段先划定整体安装边界的实体包络空间，根据两端安装点位的坐标、连接孔的配合尺寸要求，先确定四个端部安装孔的位置精度与配合公差，再通过力学仿真迭代去除非承载区域的多余材料，最终形成多弧形镂空、大尺寸减重孔的主体结构。整体结构的受力路径沿四个安装孔之间的弧形筋条分布，所有镂空区域的边缘均做了大圆角过渡处理，避免直角位置产生应力集中，筋条的厚度根据不同位置的受力大小做差异化设计，主承载路径上的筋条厚度更大，辅助承载位置的筋条适当减薄，在保证整体刚度的前提下最大化材料利用率，最终实现七成以上的减重比例，相比同载荷等级的实心支架重量大幅降低。

　　从安装边界来看，部件两端分别设置两组同轴安装孔，孔位的中心距公差控制在机械装配常用的IT7级精度范围内，可直接配合标准螺栓完成与相邻部件的固定，不需要额外做安装面的二次加工。部件的主体安装面为平面结构，与相邻部件的贴合面平面度满足常规机械装配要求，装配后不会出现额外的安装间隙。所有外露的棱边均做了倒钝处理，避免装配过程中划伤操作人员，也减少应力集中导致的疲劳裂纹萌生。

　　结构的镂空设计除了减重之外，也兼顾了设备运行过程中的散热需求，镂空区域可以让流经部件表面的冷却气流顺利通过，带走相邻模块运行产生的部分热量，避免连接位置因为热量积聚产生热变形，影响装配精度。同时多孔结构也能在设备受到突发冲击载荷时，通过筋条的微小弹性形变吸收部分冲击能量，提升整体连接结构的抗冲击性能，避免刚性连接在瞬时过载下直接断裂。在实际选型适配时，需要根据实际承载的载荷大小、振动频率匹配对应材质的加工工艺，若用于常规低载荷场景可采用铝合金一体铣削加工，若用于高载荷、强振动场景则可采用高强度合金钢3D打印成型，不同加工工艺下都能保证结构的力学性能满足使用要求，不需要额外调整主体结构的构型。该结构的设计思路也可拓展到其他承载连接类部件的设计中，通过拓扑优化替代传统的经验式结构设计，在满足使用性能的前提下压缩材料成本，降低设备整体重量，尤其适合对自重有严格要求的移动类设备、航空航天配套设备、轻量化自动化生产线的结构设计场景。
