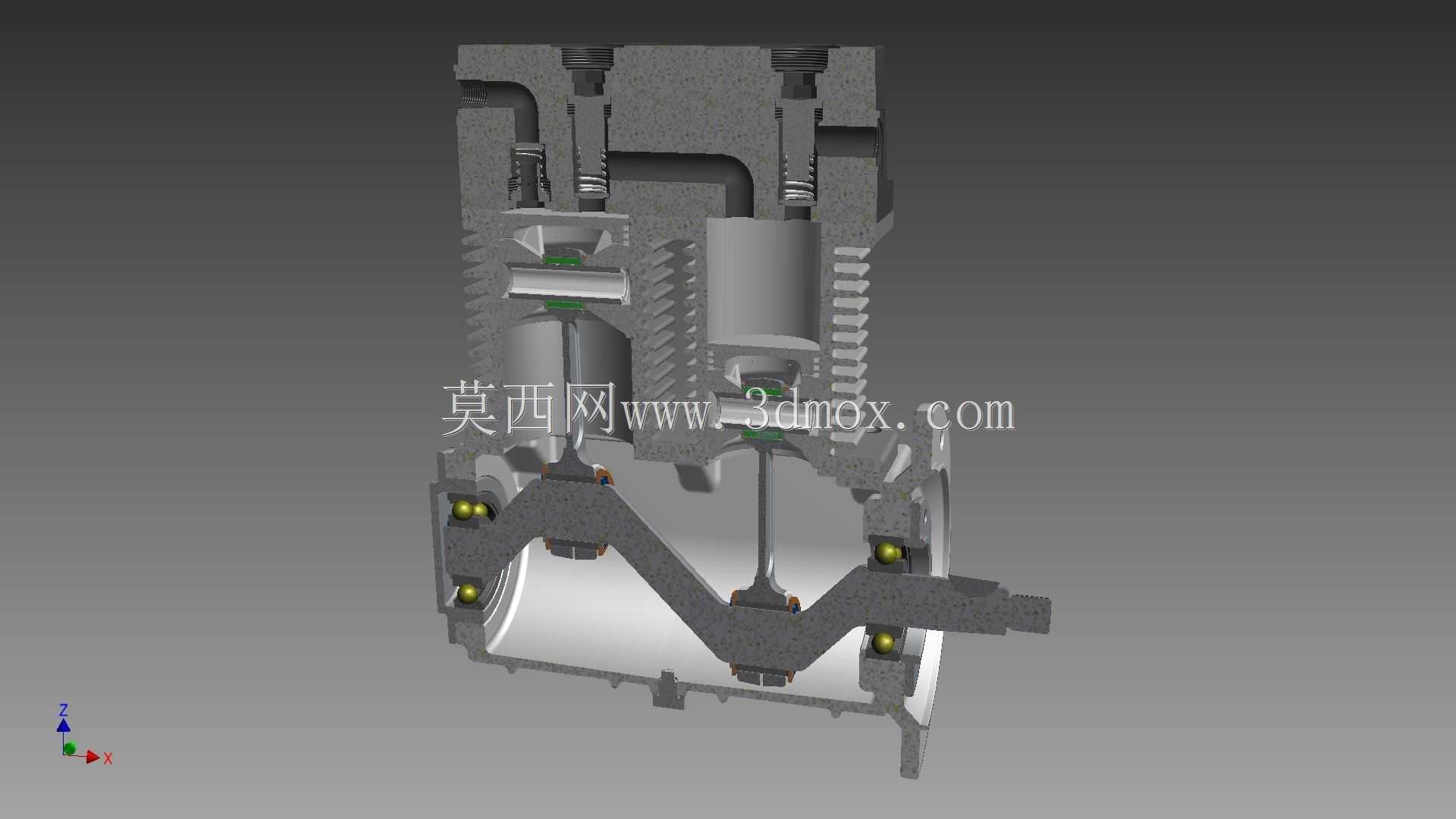

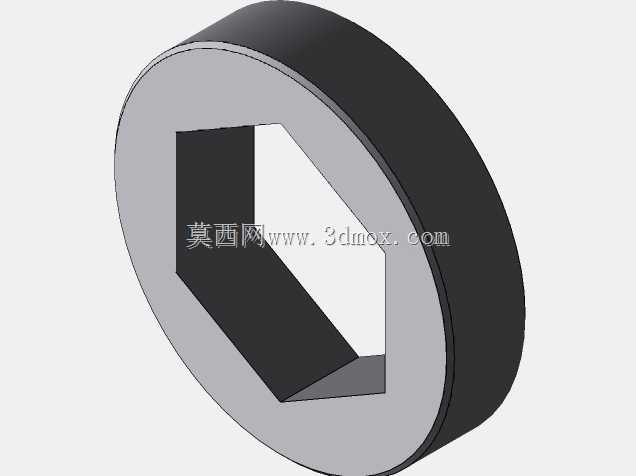

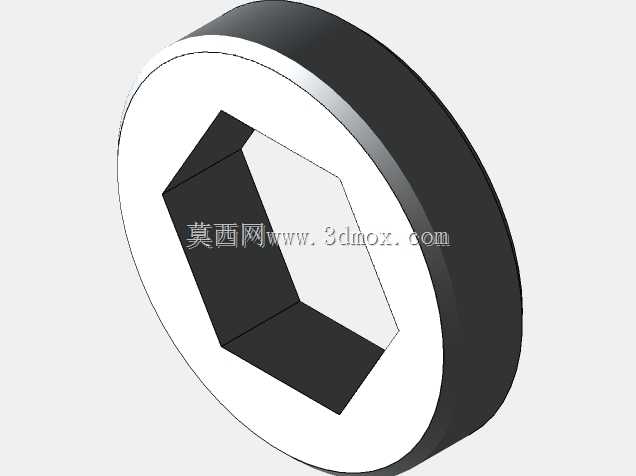

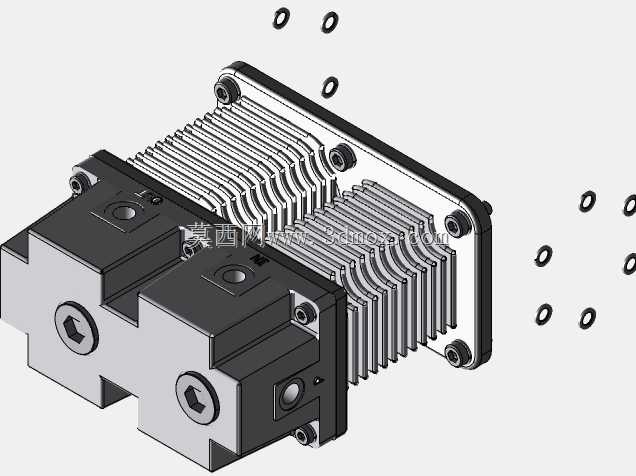

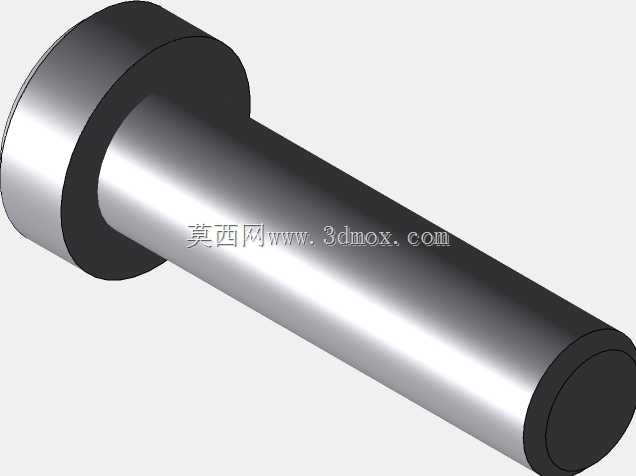

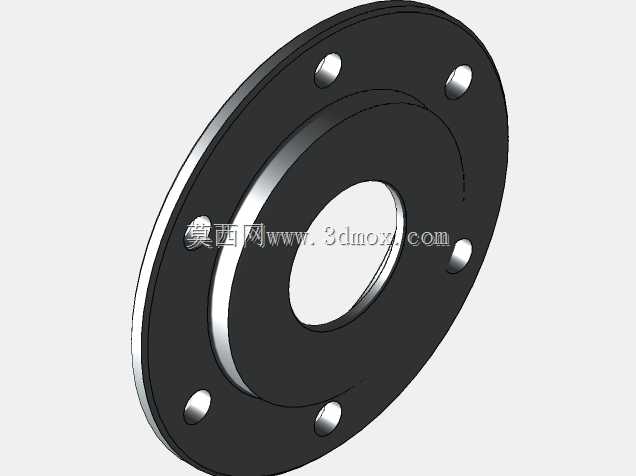

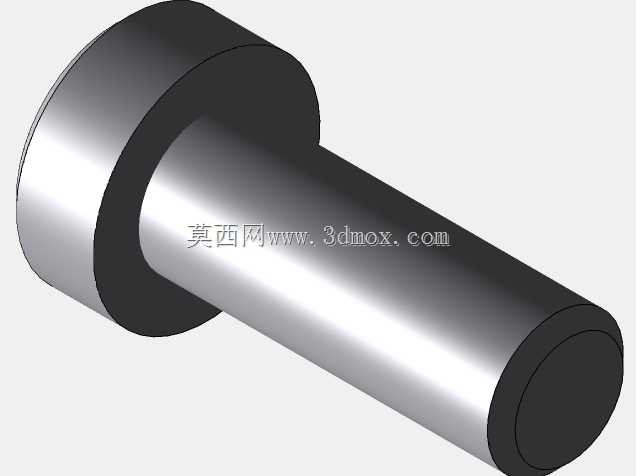

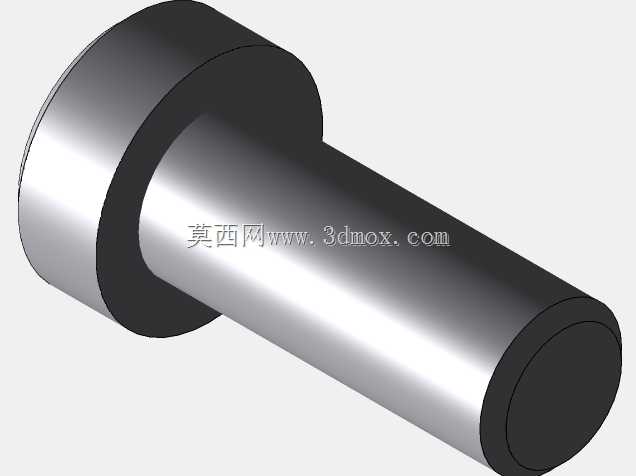

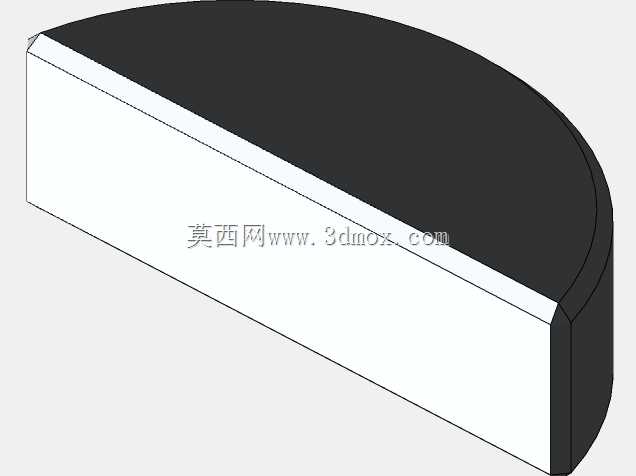

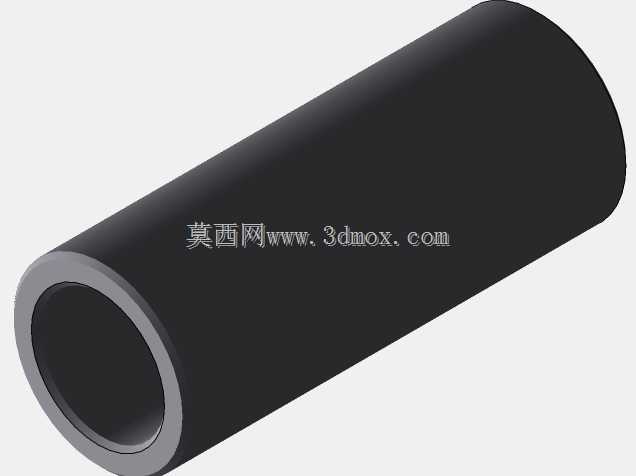

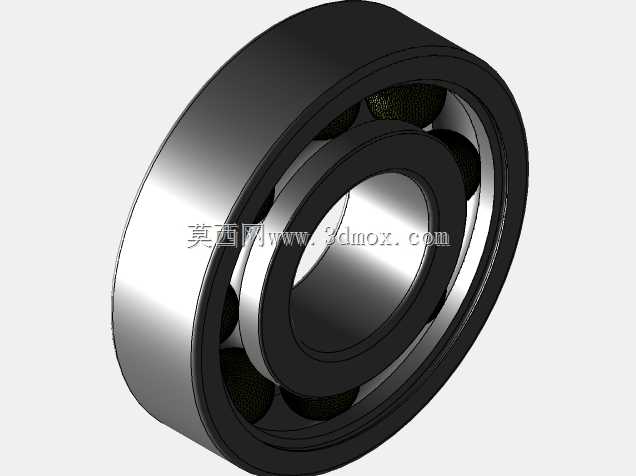

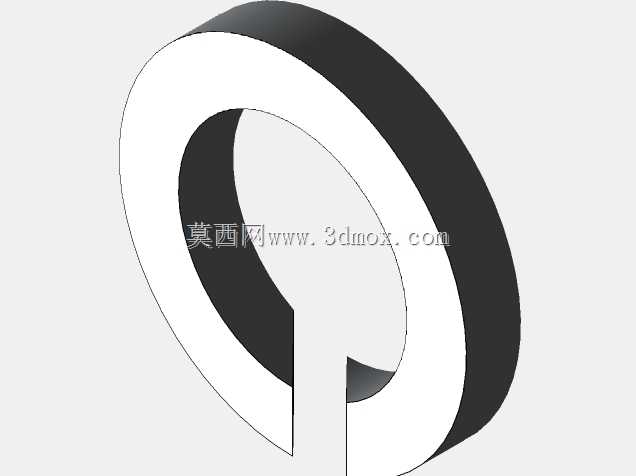

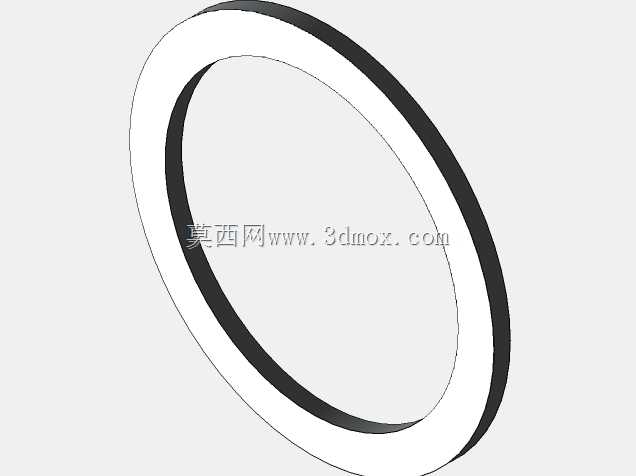

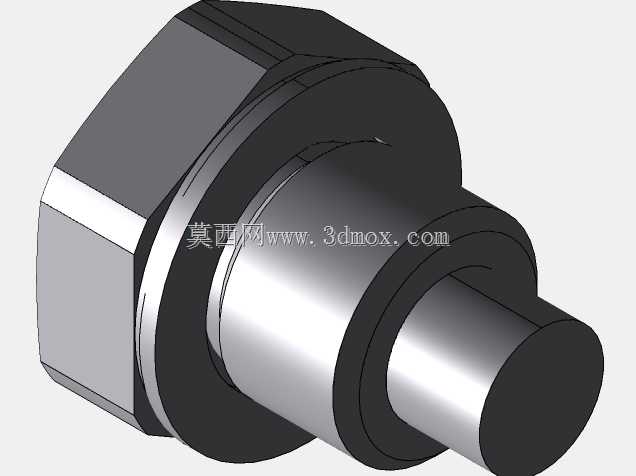

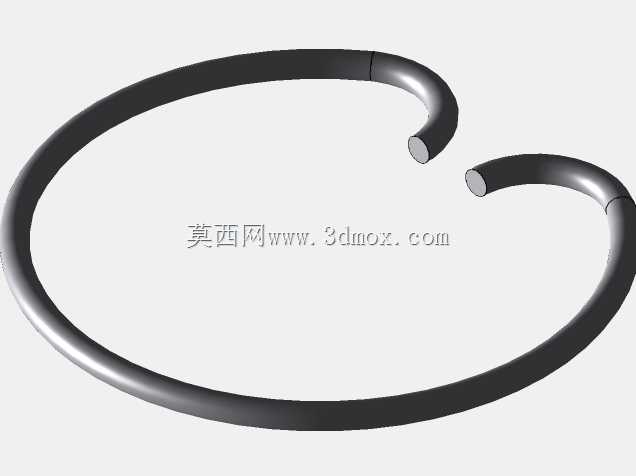

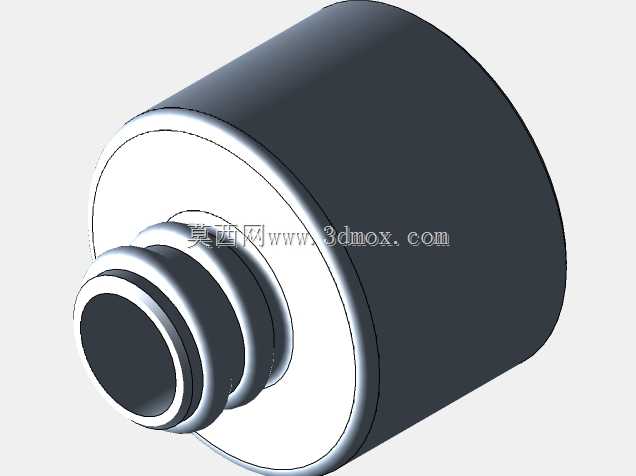

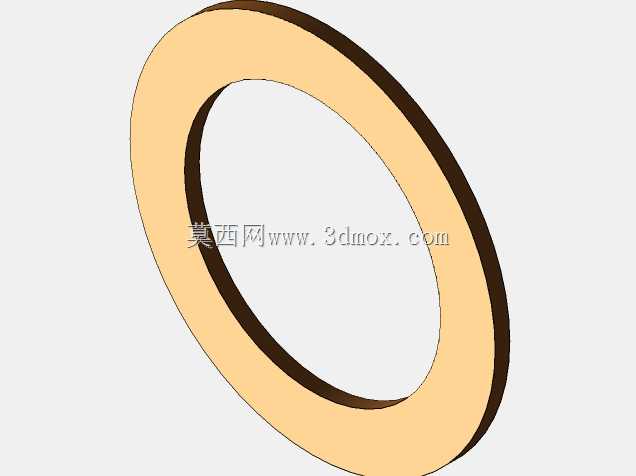

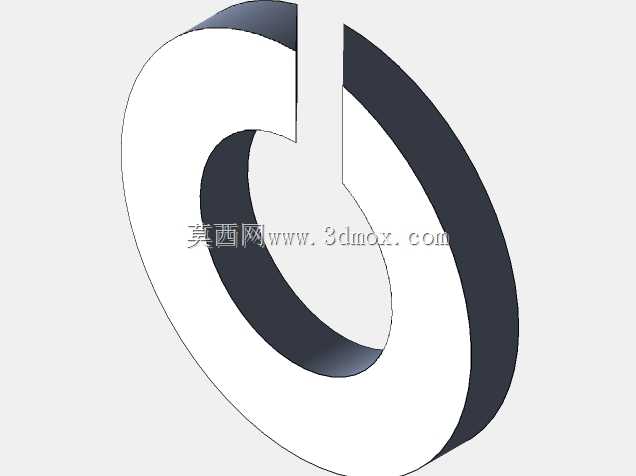

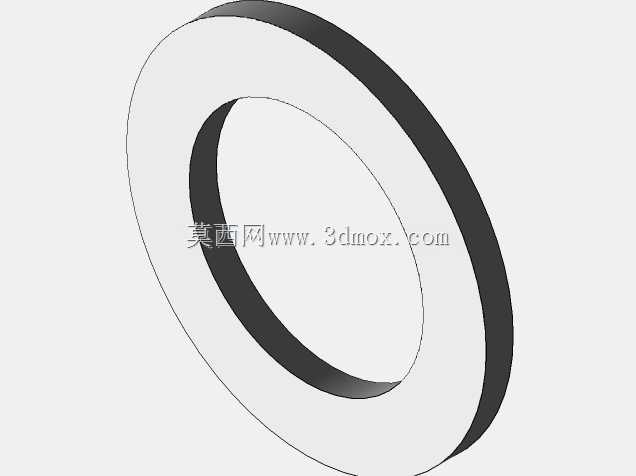

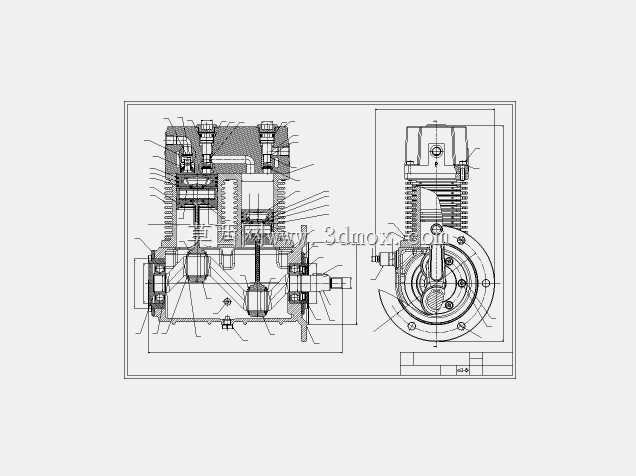

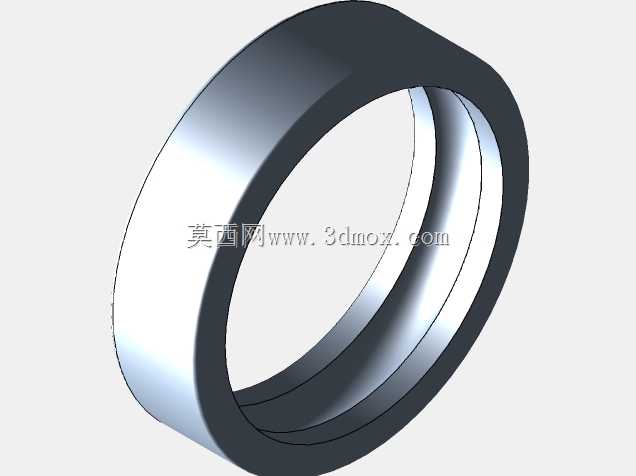

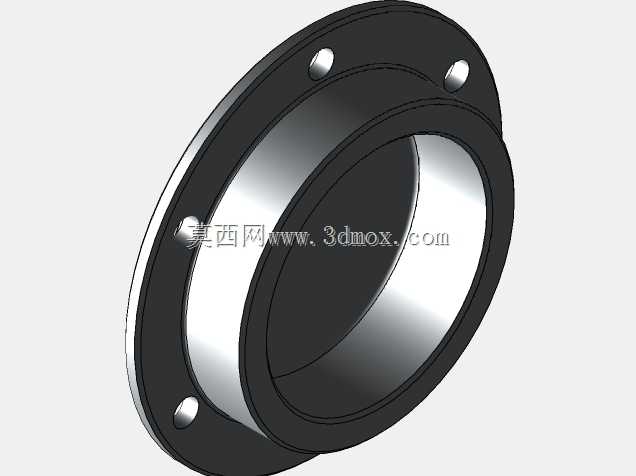

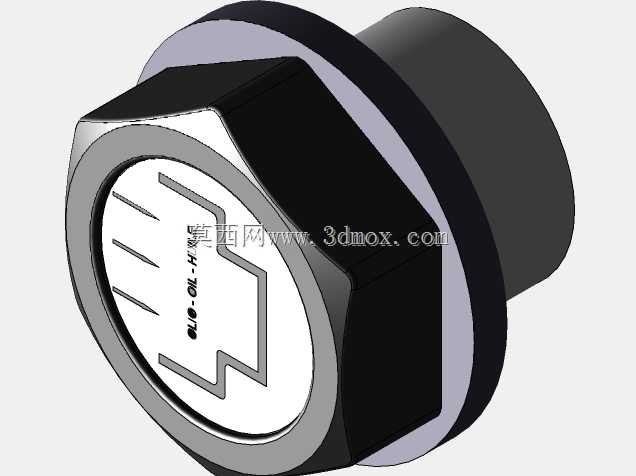

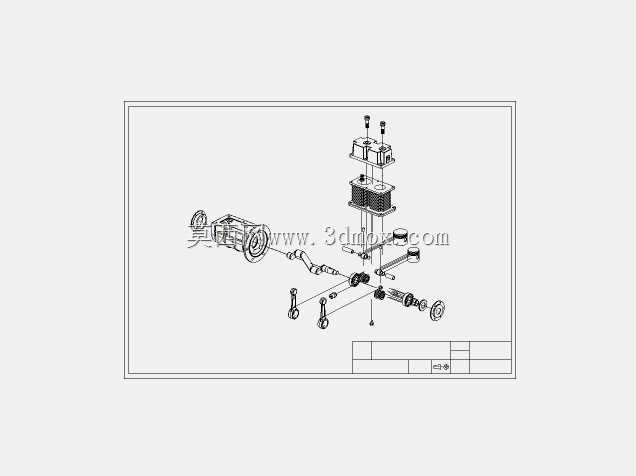

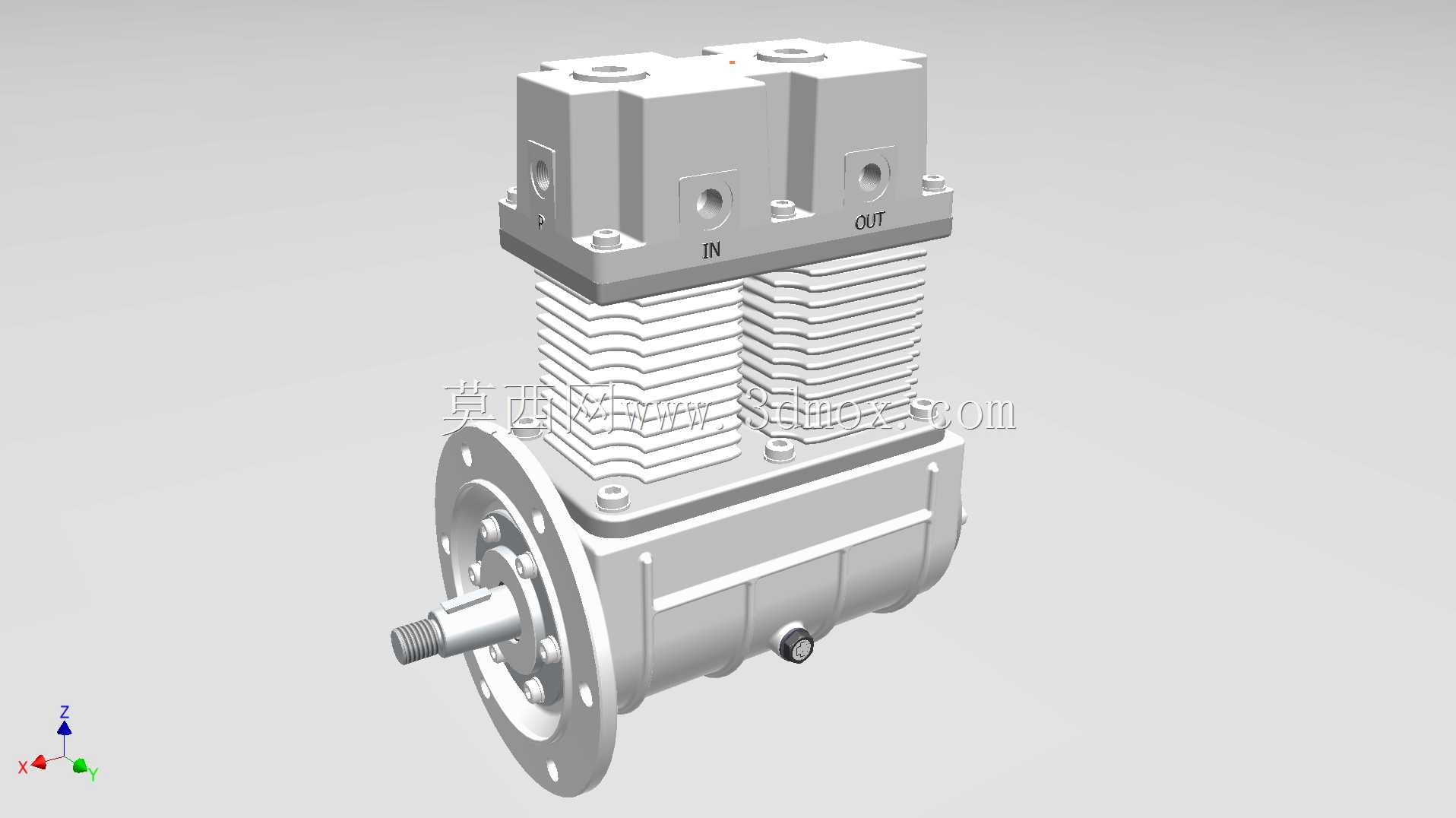

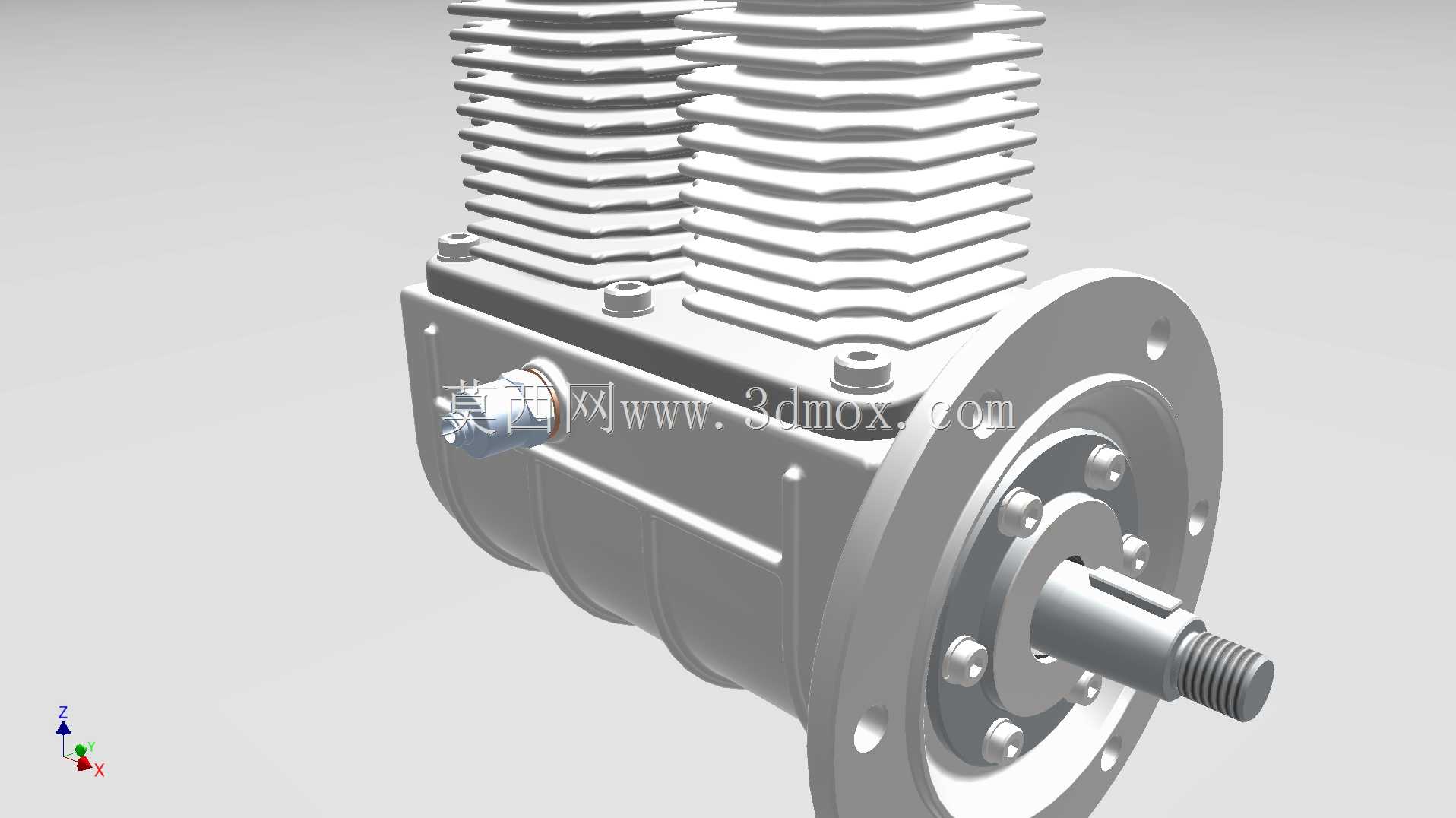

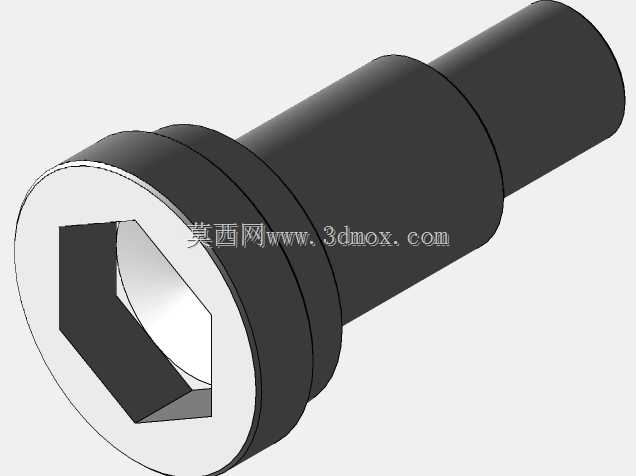

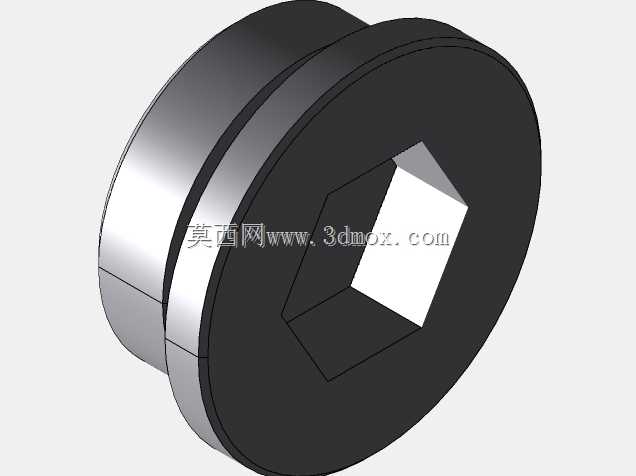

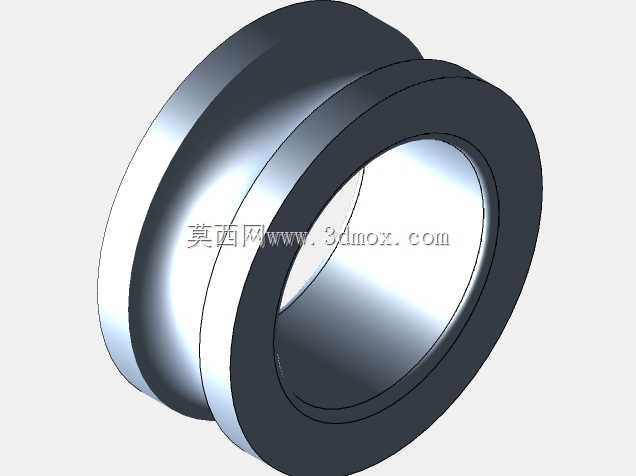

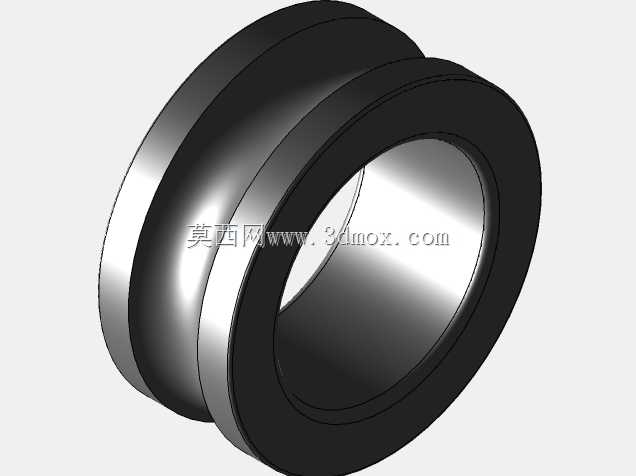

双级压缩结构空气压缩装置三维数模

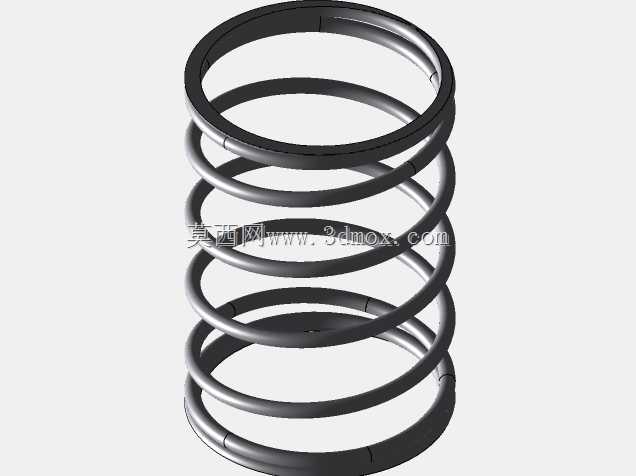

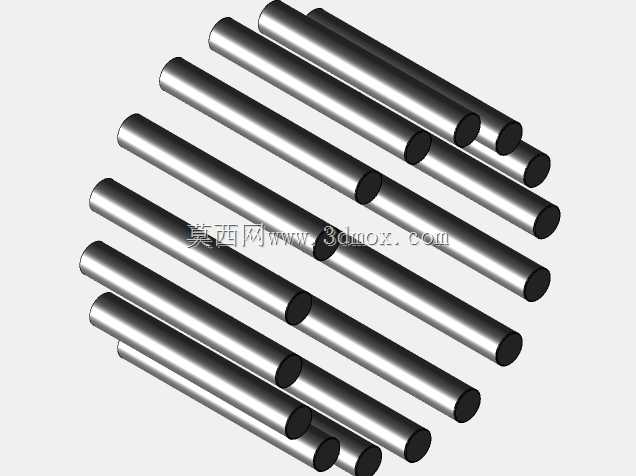

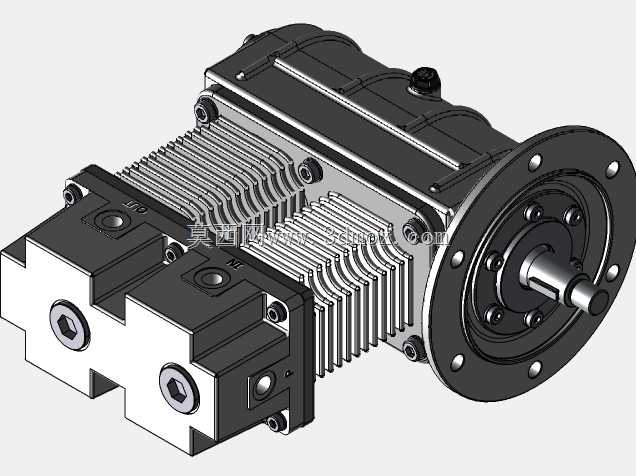

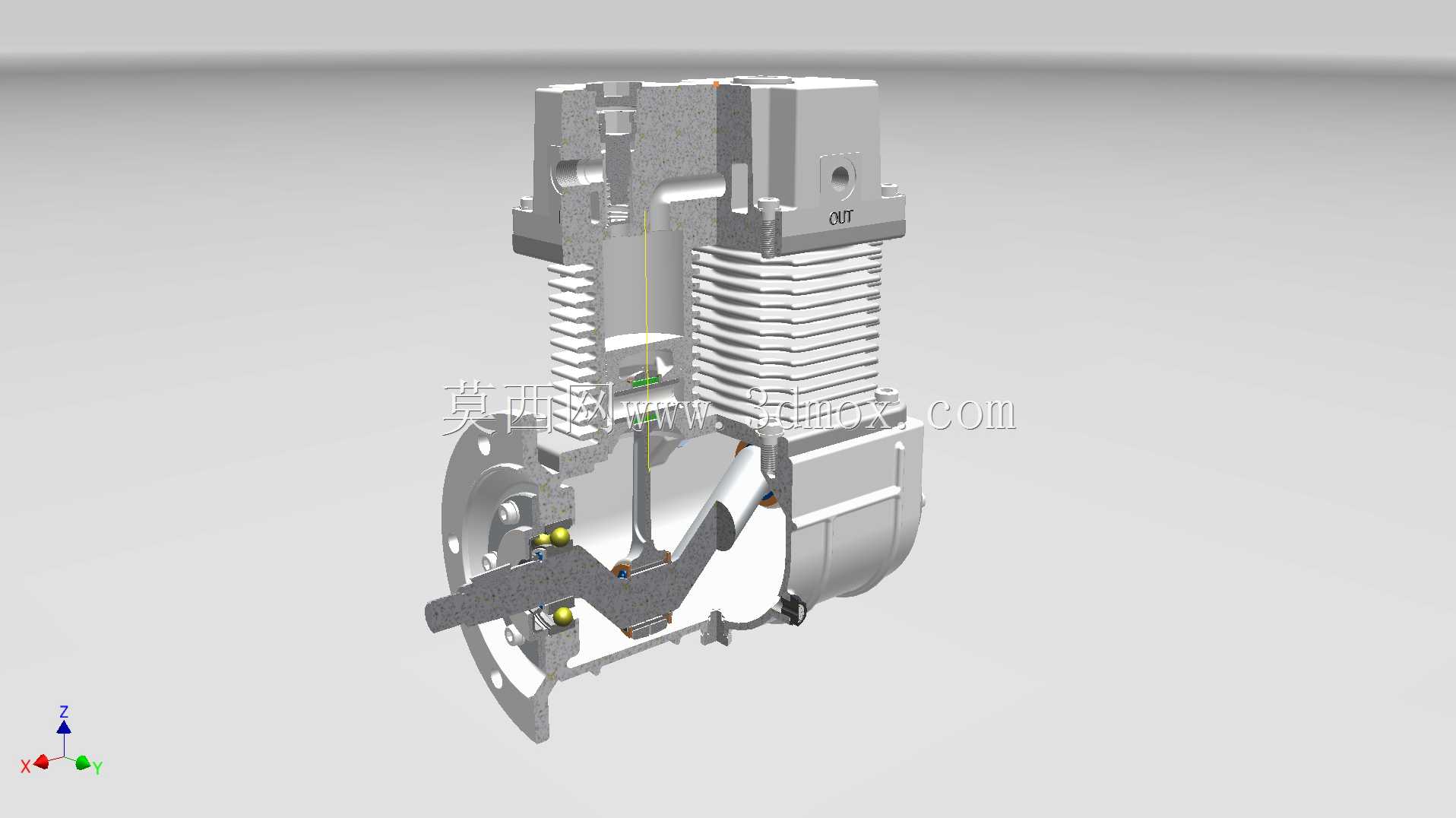

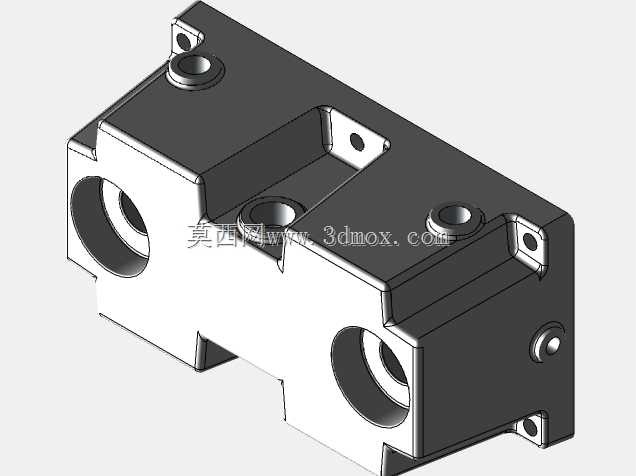

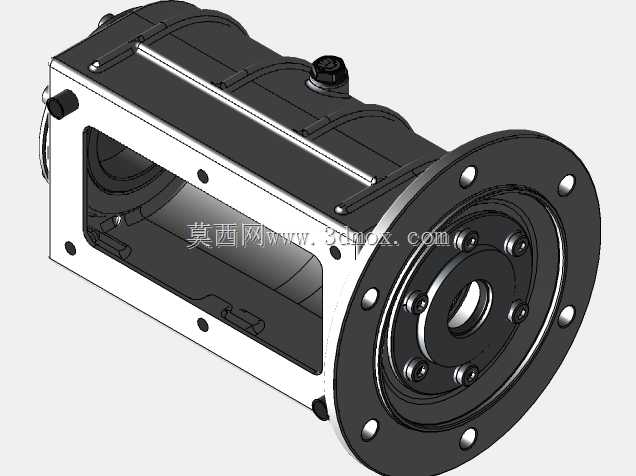

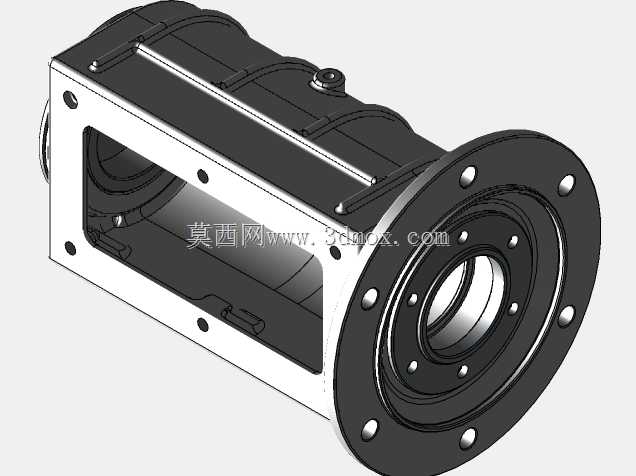

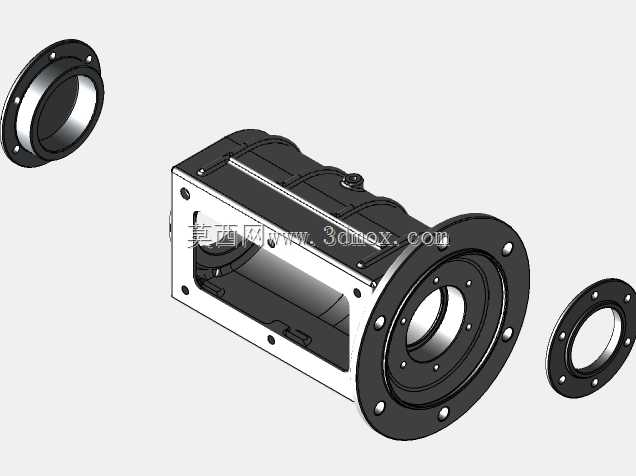

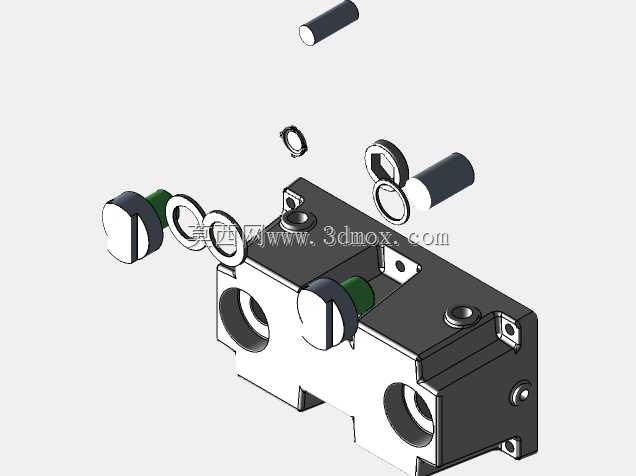

　　在工业气动系统的气源供给环节，两级压缩结构的空气压缩装置是中小流量高压供气场景里的常用核心设备，这类结构相比单级压缩，能在更低的排气温度下实现更高的输出压力，同时降低压缩过程的功耗损耗，常见于小型工业气动工作站、实验台气源配套、移动式气动工具供能、小型制氮制氧设备前置气源等场景，适配需要稳定0.8-1.6MPa压缩空气输出、安装空间紧凑的使用需求。从结构设计逻辑来看，这款两级压缩装置采用集成式阀体布局，将高低压级的压缩腔、流道、安装定位面整合在同一个主体铸件结构上，没有采用分体式缸体拼接的设计，这样的处理一方面减少了连接密封面的数量，降低了长期运行下的气体泄漏风险，另一方面也让整体结构的刚性更强，压缩运行过程中的结构振动幅度更小，

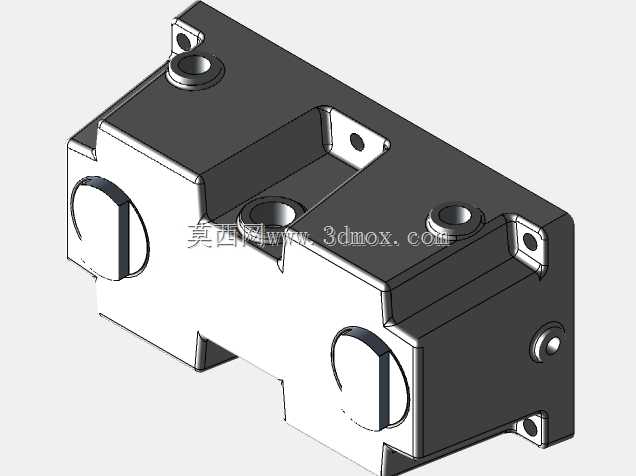

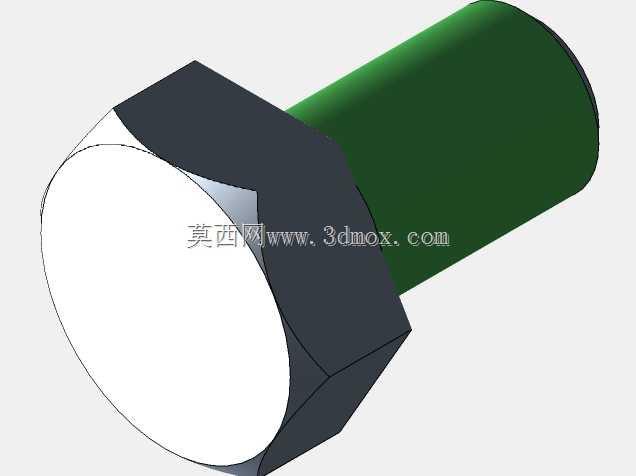

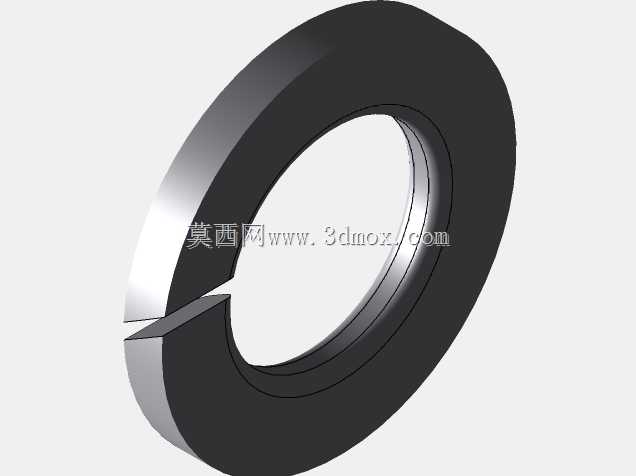

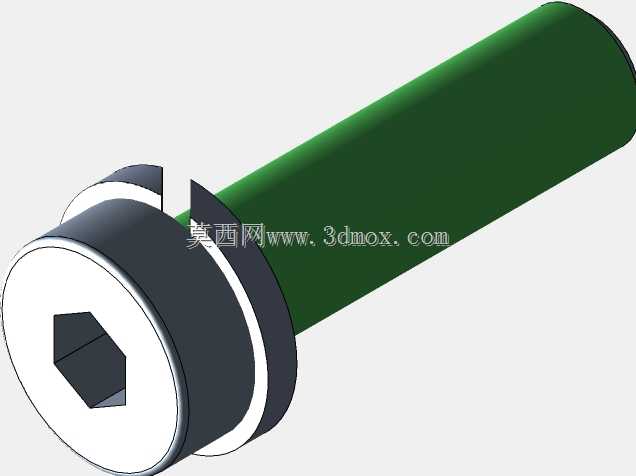

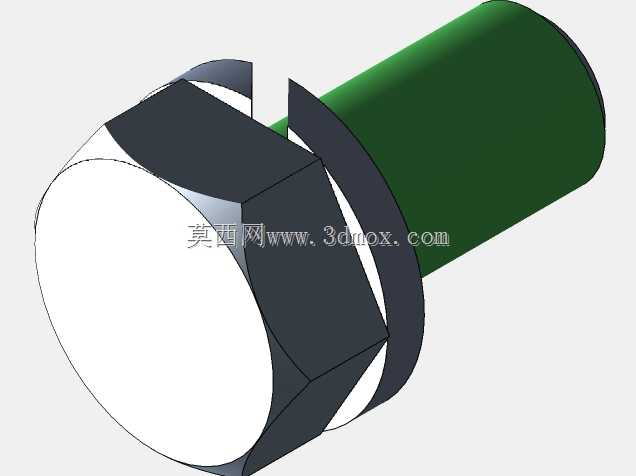

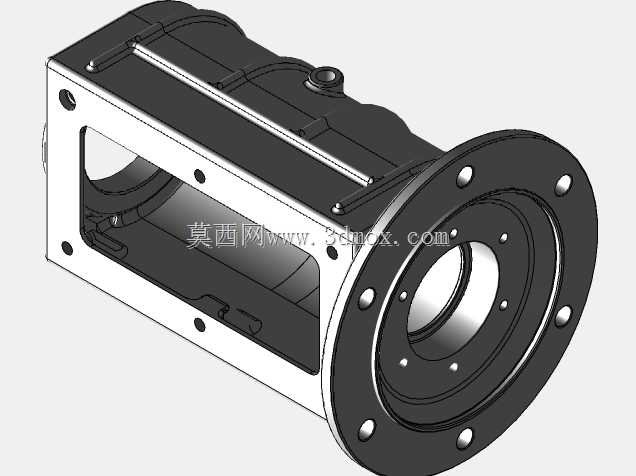

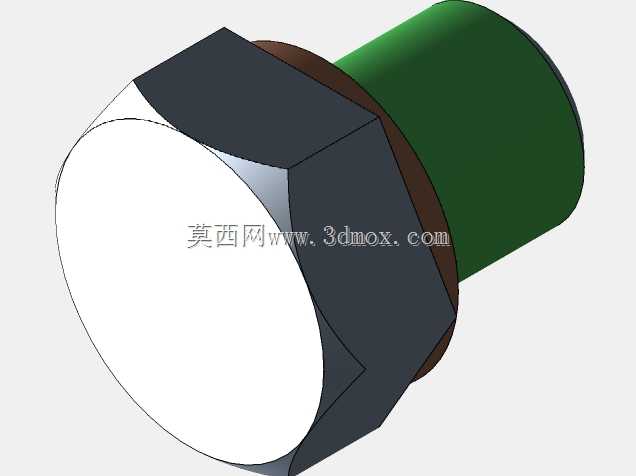

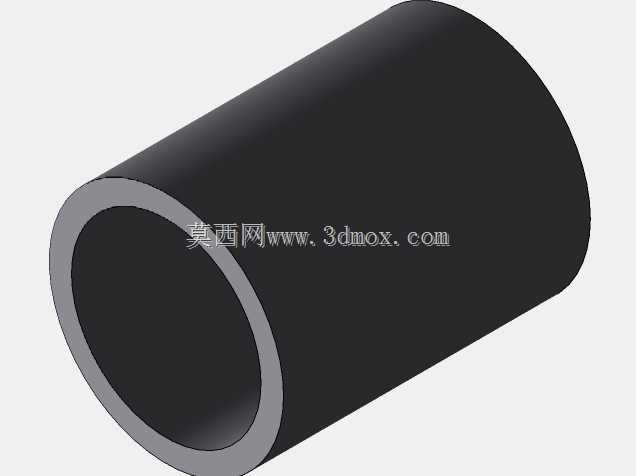

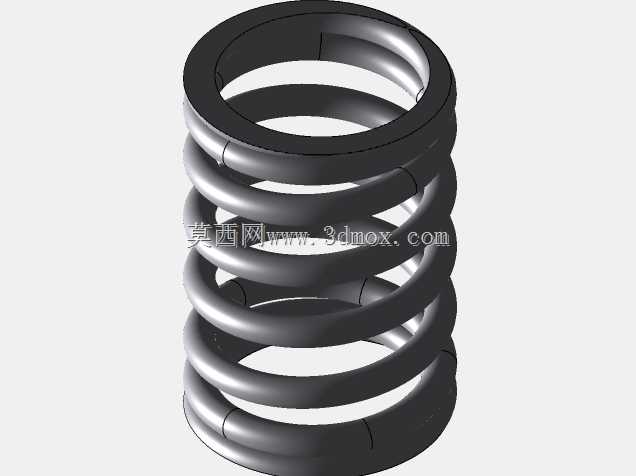

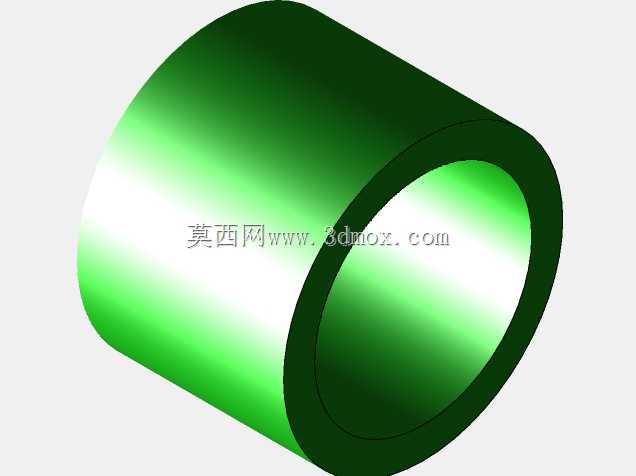

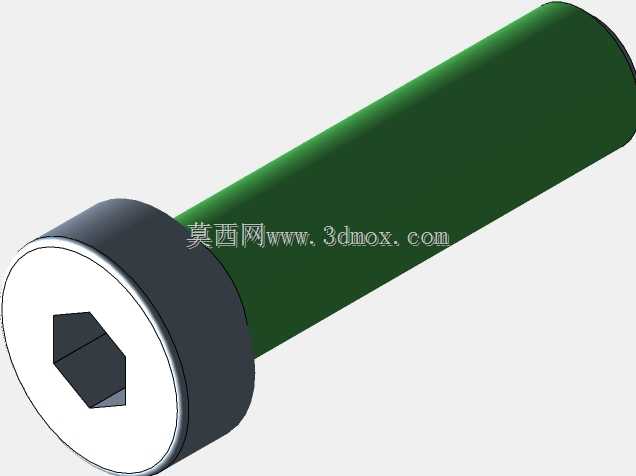

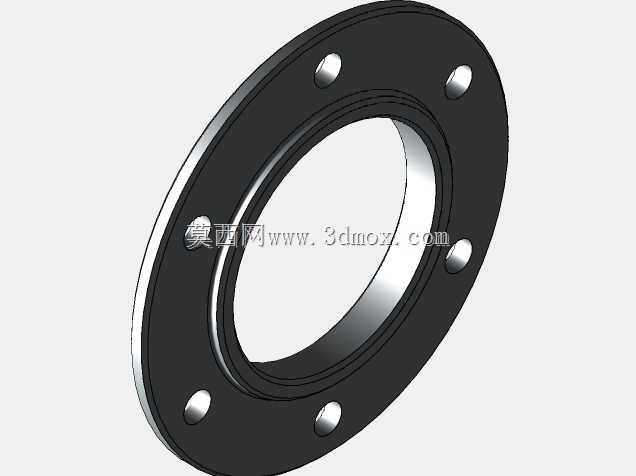

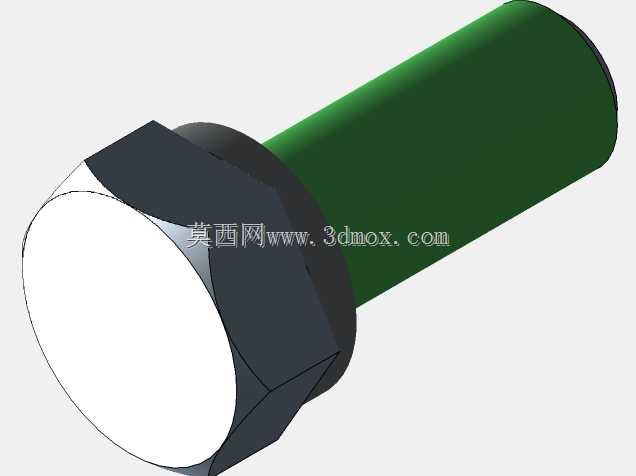

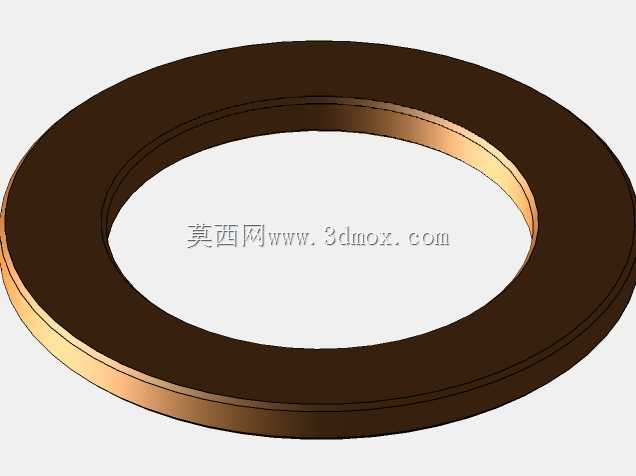

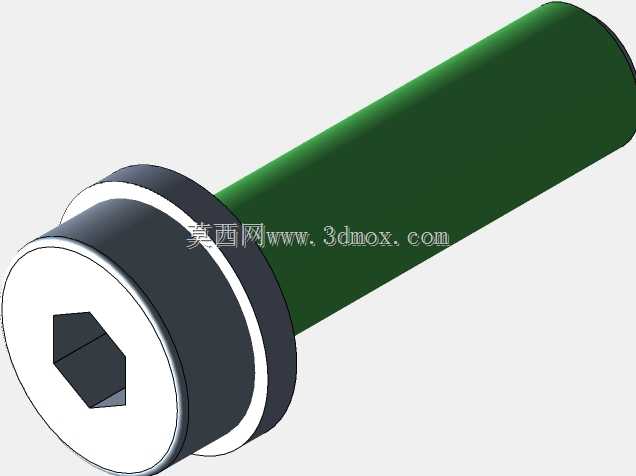

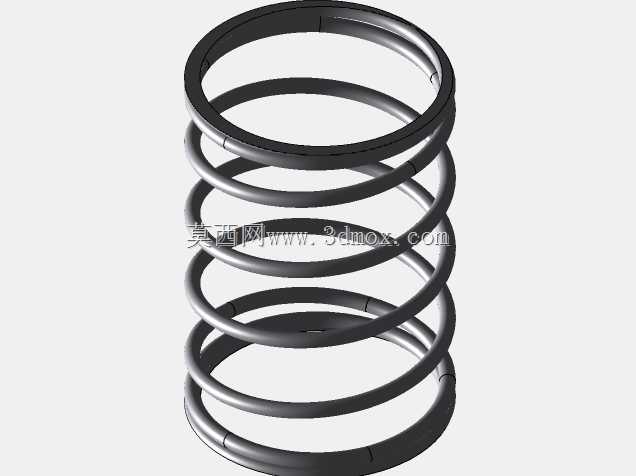

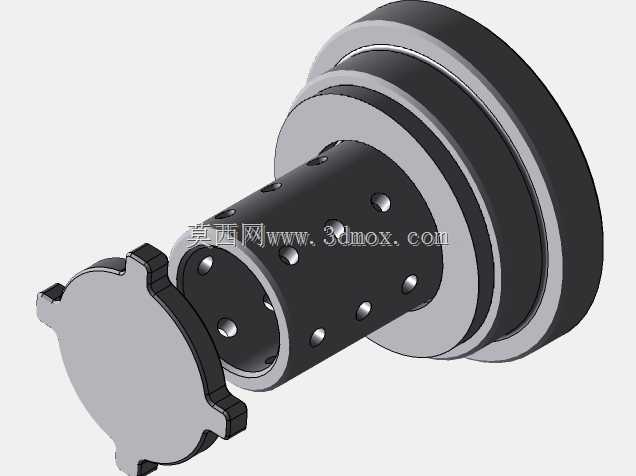

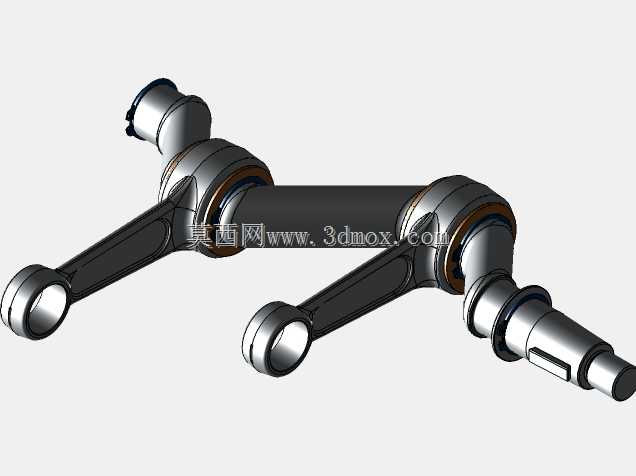

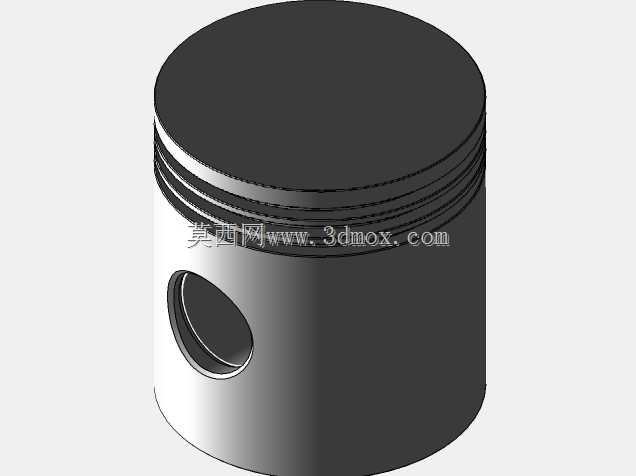

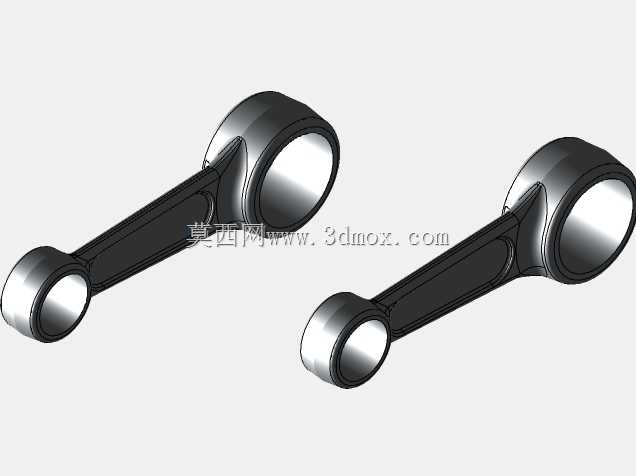

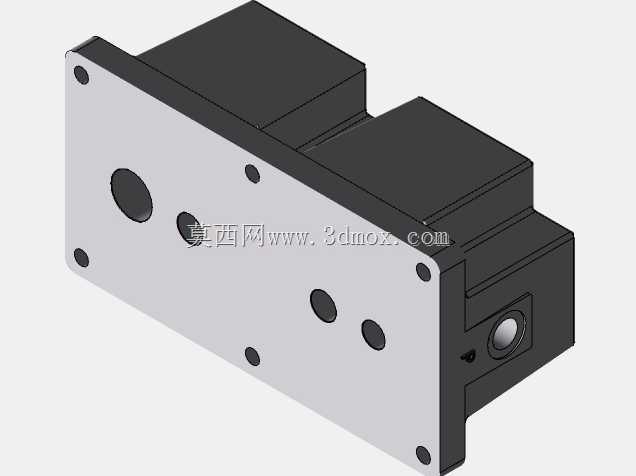

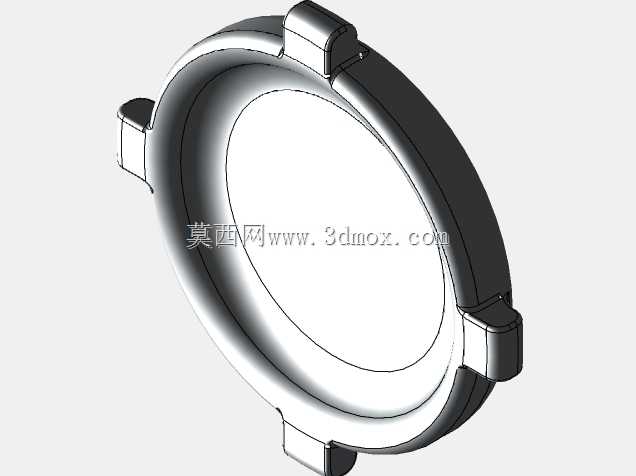

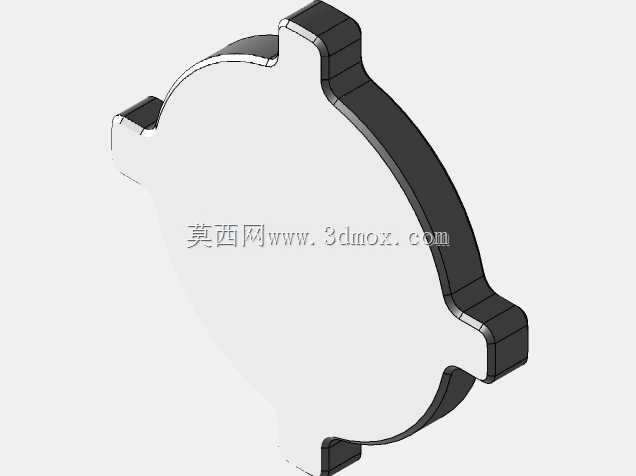

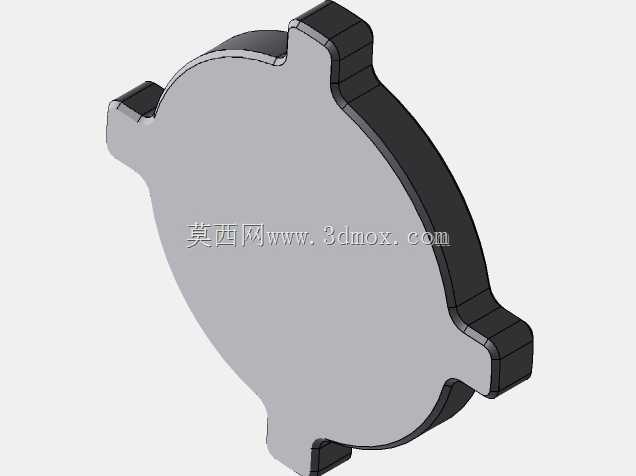

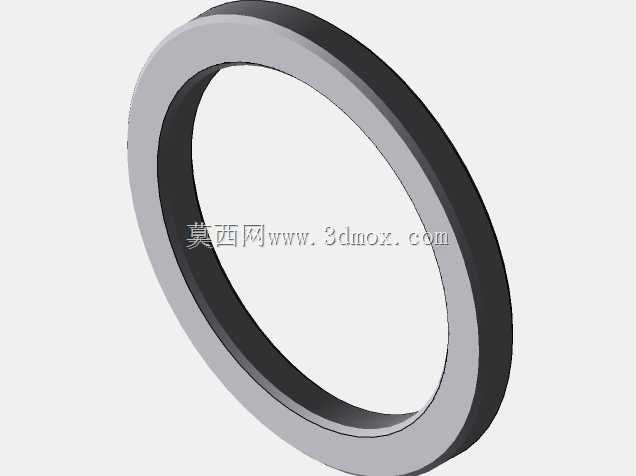

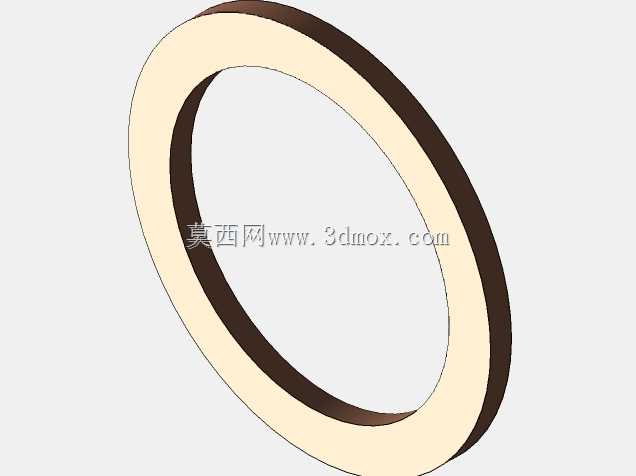

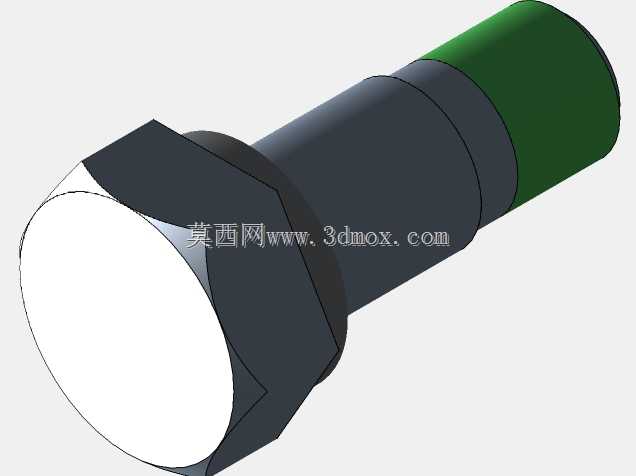

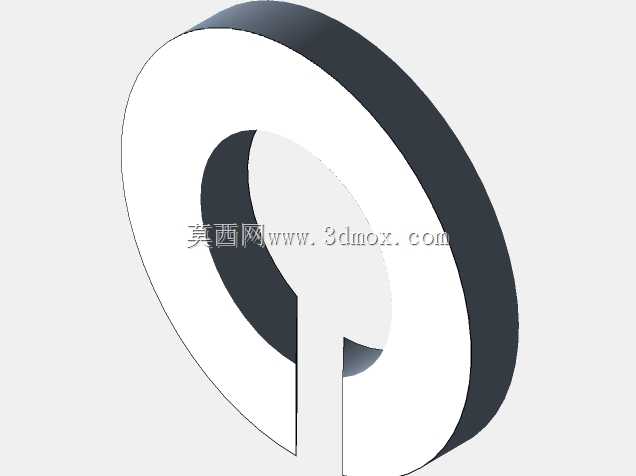

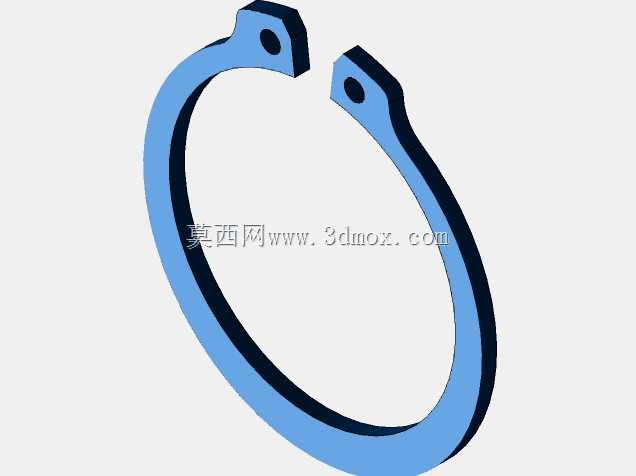

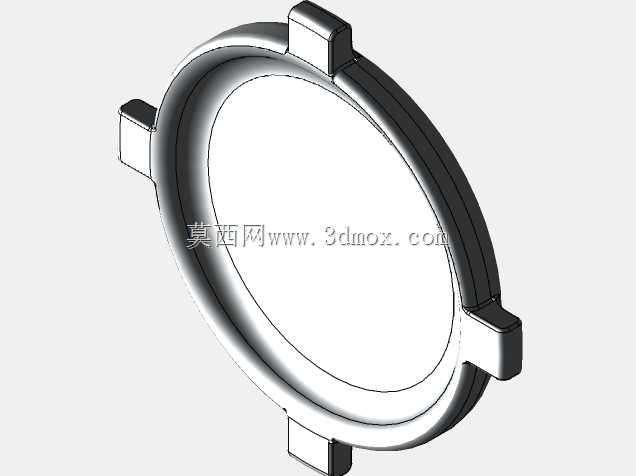

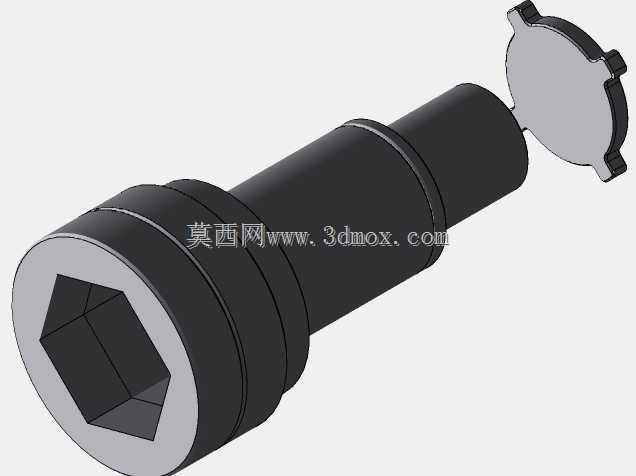

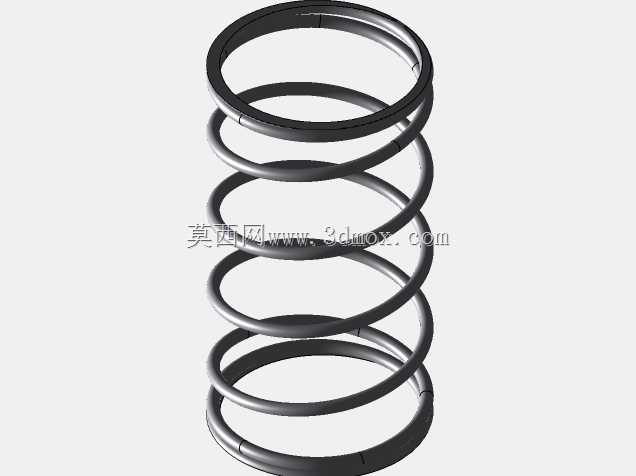

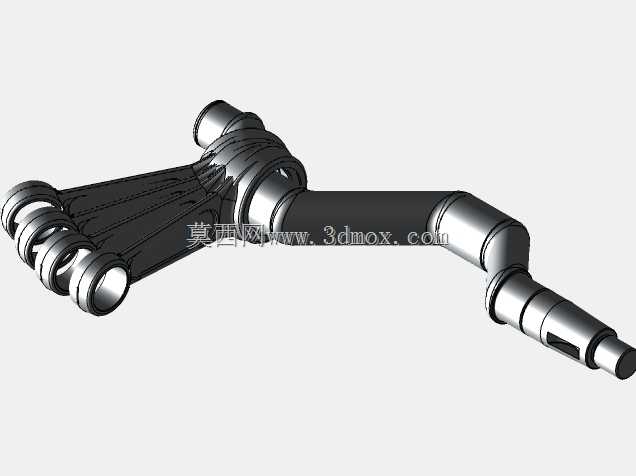

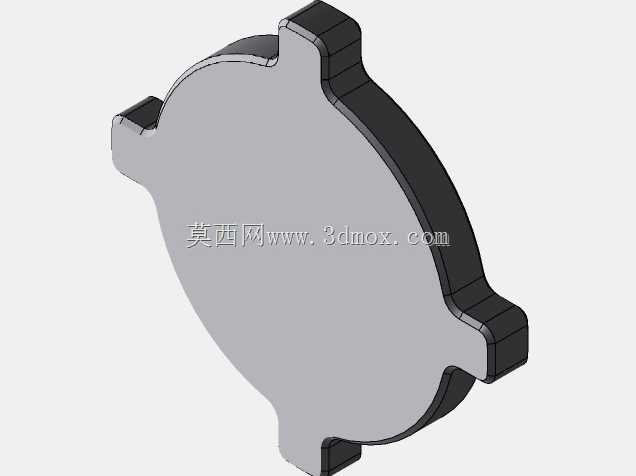

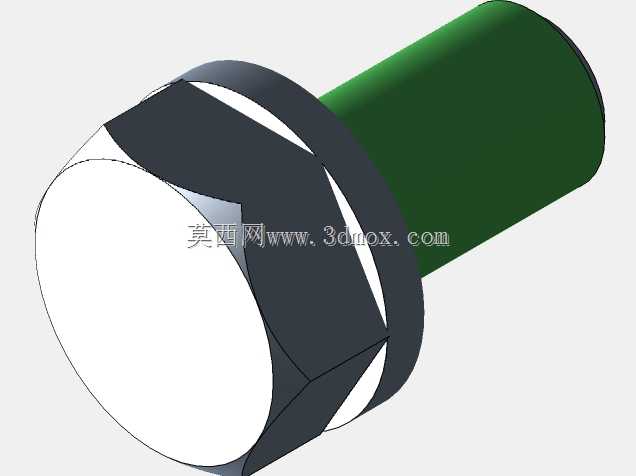

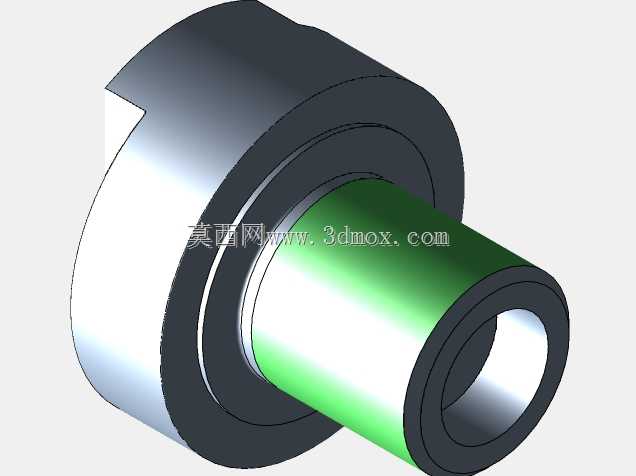

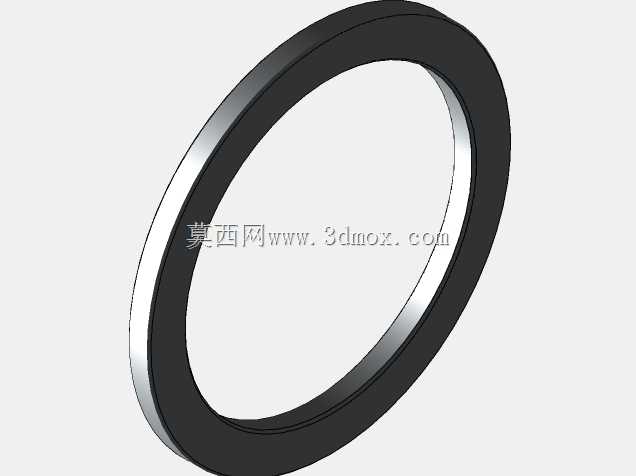

　　不需要额外做厚重的减震安装基础。主体结构的安装边界采用四角带安装孔的凸台设计，安装孔位做了锪平处理，能直接通过螺栓固定在设备机架或者安装底板上，不需要额外加工转接板，安装面的平面度公差控制在0.1mm以内，能保证安装后缸体不会出现额外的装配应力，避免运行过程中因为应力不均导致的缸体磨损或者密封件过早失效。高低压级的压缩缸采用对称式布局在主体两侧，两个缸的轴线处于同一水平面，这样的布局能平衡活塞往复运动产生的惯性力，降低运行时的振动噪声，两个缸的端面都设置了独立的阀片安装位，吸气阀和排气阀采用舌簧阀结构，集成在缸盖内部，不需要额外的阀组安装支架，结构非常紧凑。主体顶面设置了两个流体接口，分别对应级间冷却流道的进出口和最终排气口，

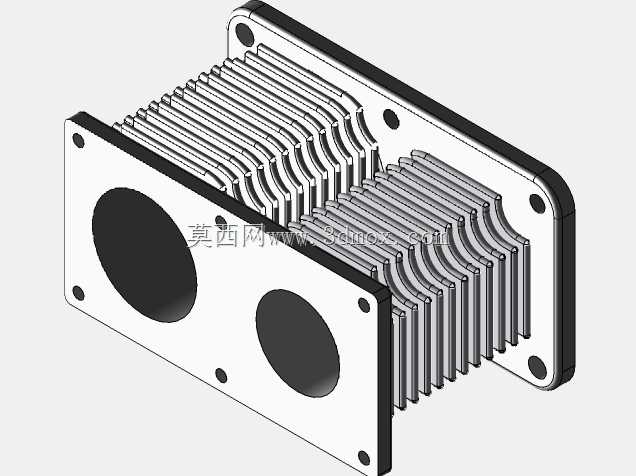

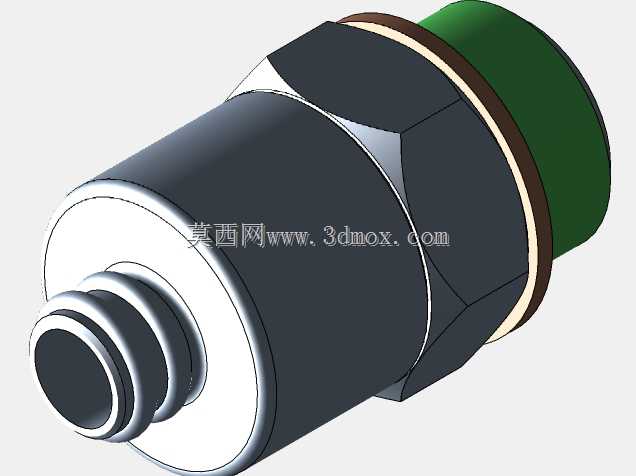

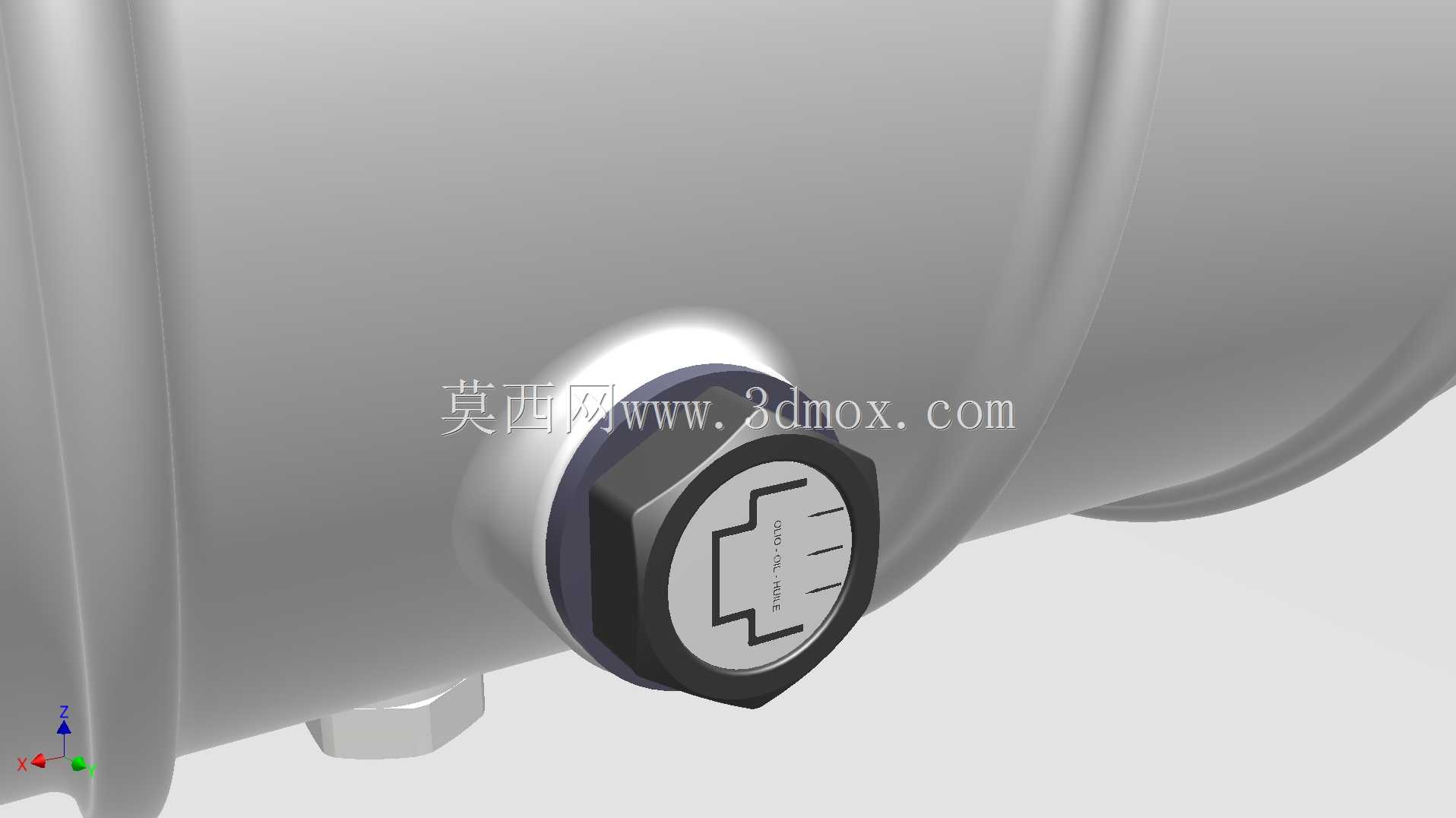

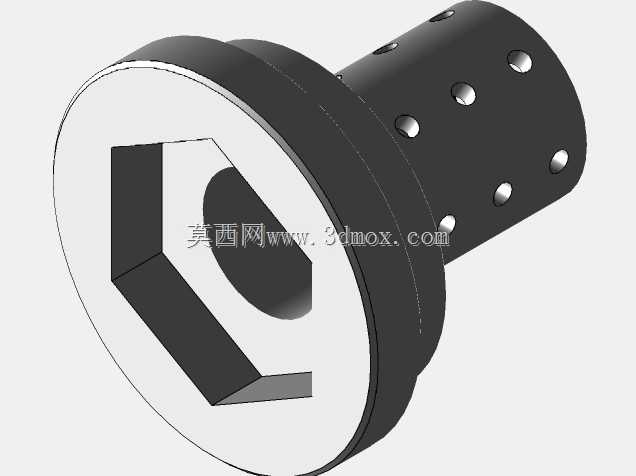

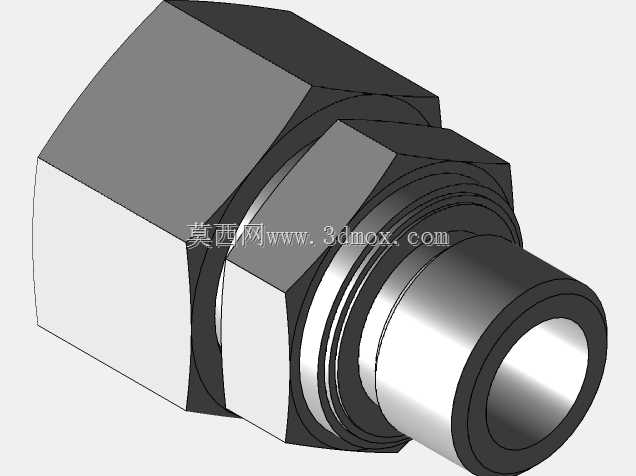

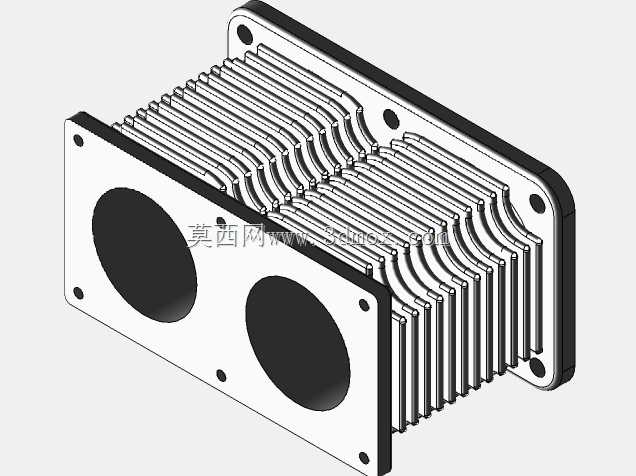

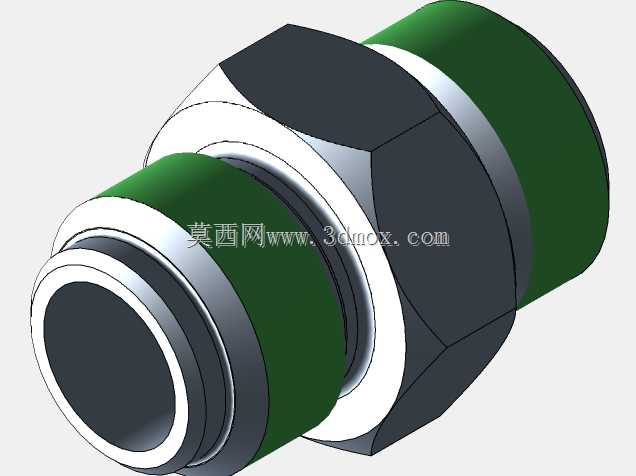

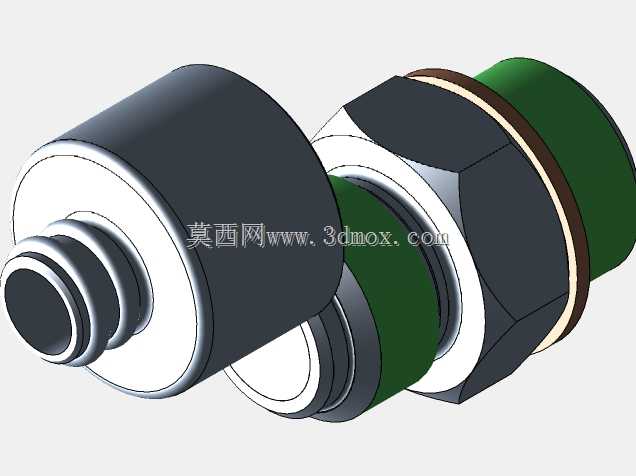

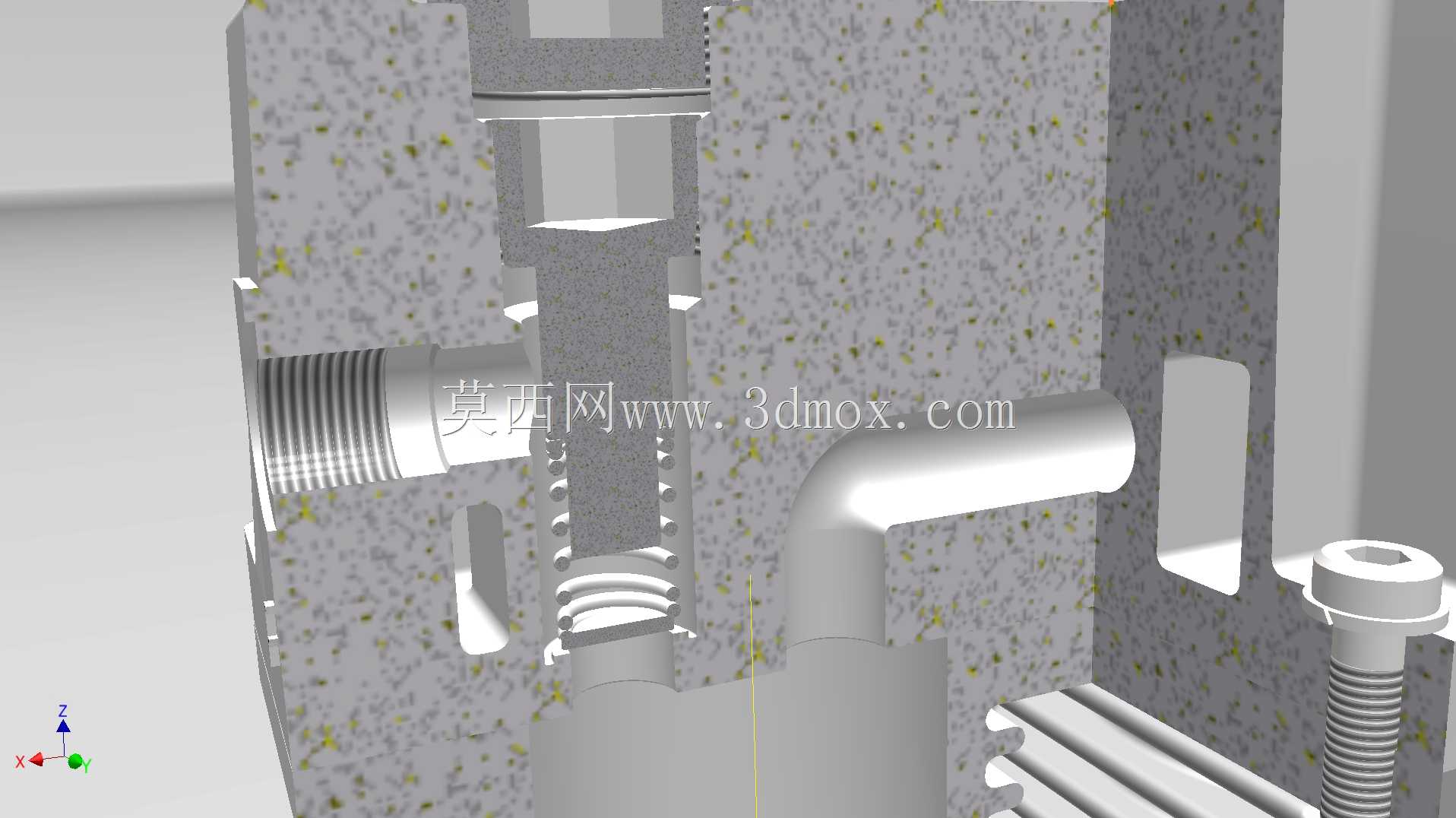

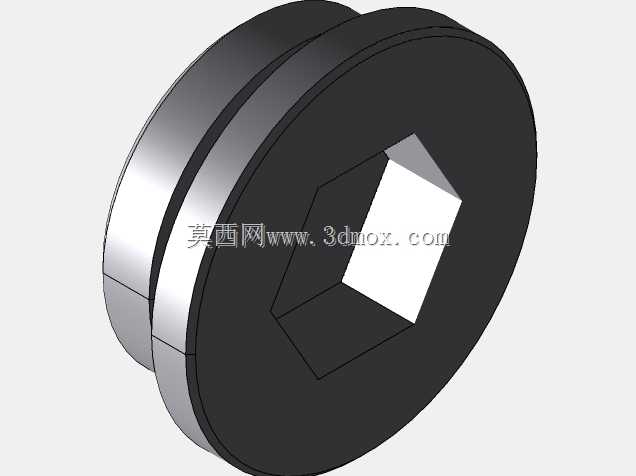

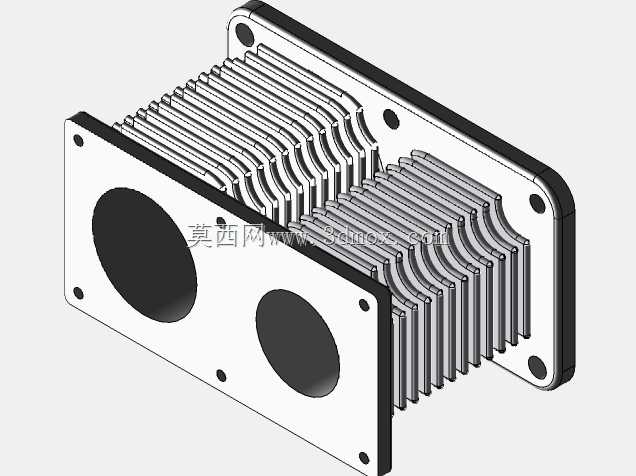

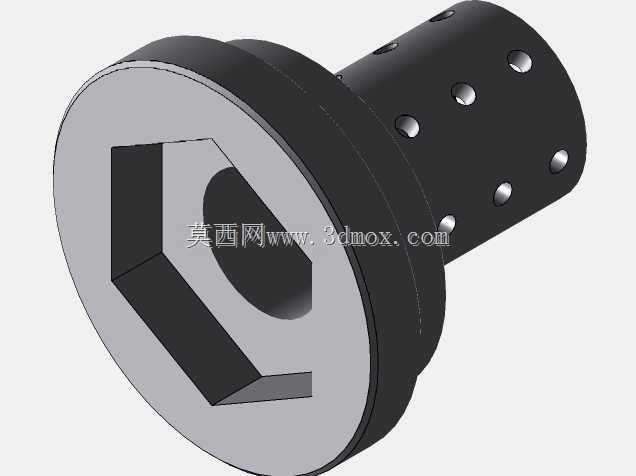

　　接口采用内螺纹设计，能直接对接标准气动管路，不需要额外的转接头，级间流道在主体内部做了扩大截面的设计，能让一级压缩排出的高温空气在内部流道里实现初步的冷却降温，减少级间冷凝水的析出量，同时降低二级压缩的进气温度，提升整体压缩效率。在功能特性上，这款结构的压缩比分配经过优化，一级缸承担约3:1的压缩比，二级缸承担约2.5:1的压缩比，最终排气压力可以稳定达到1.2MPa，相比同功率的单级压缩机，排气温度能降低20-30℃，密封件和阀片的使用寿命能提升40%以上。主体侧面设置了一个小型的压力表安装接口，可以直接安装微型压力表实时监测排气压力，不需要在外部管路上额外开孔取压。整个结构的外形轮廓做了圆角过渡处理，没有尖锐的凸棱，

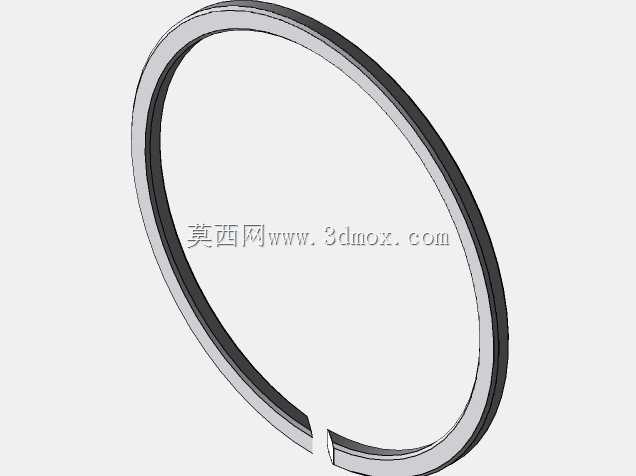

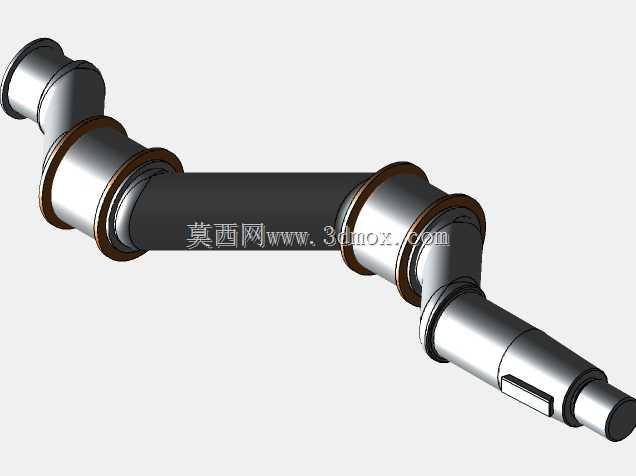

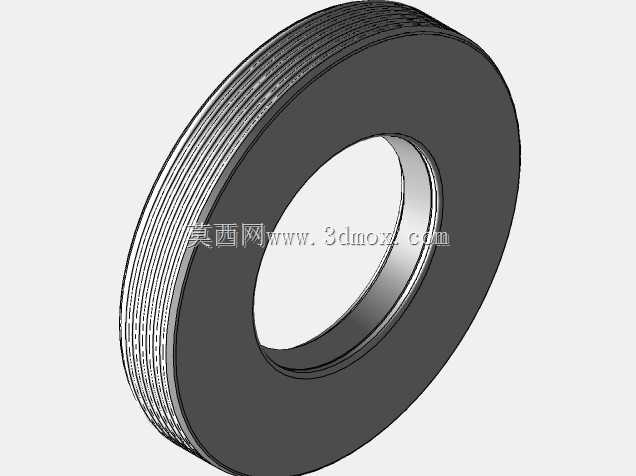

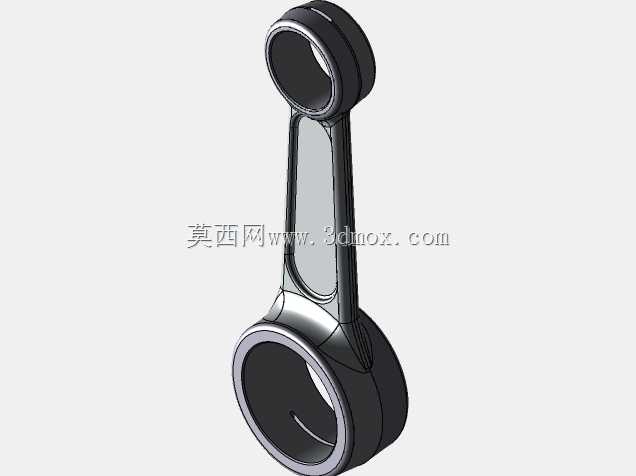

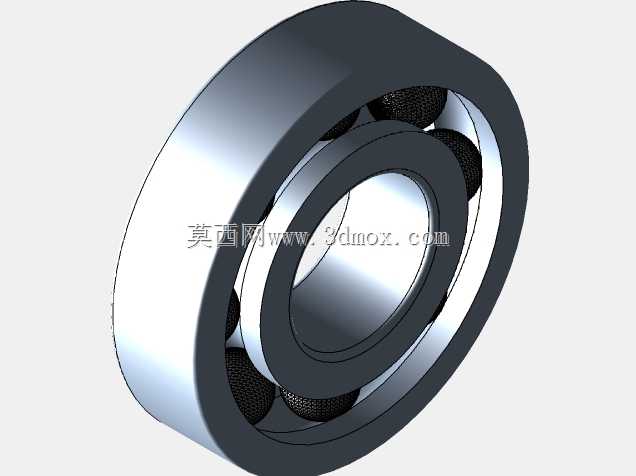

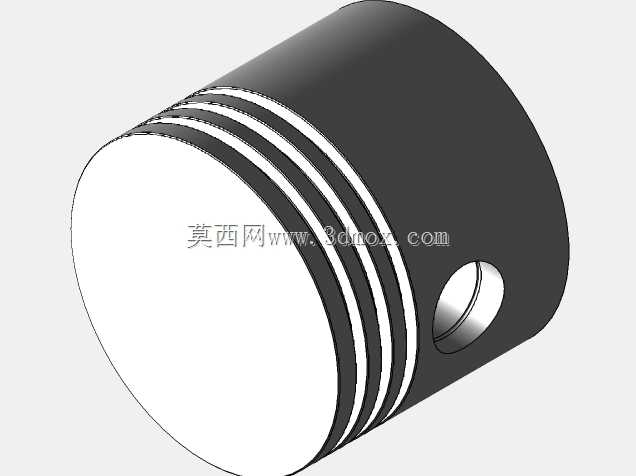

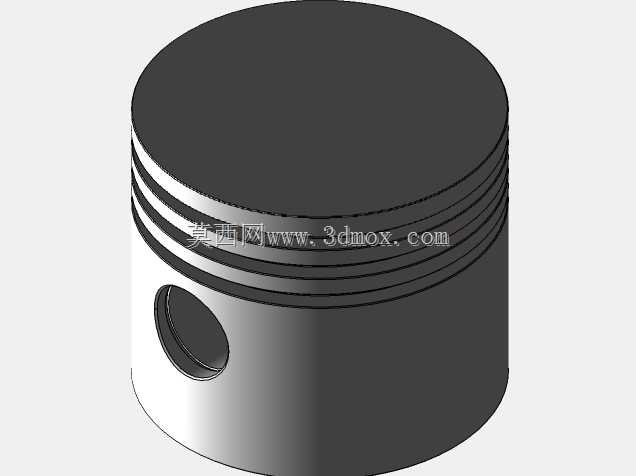

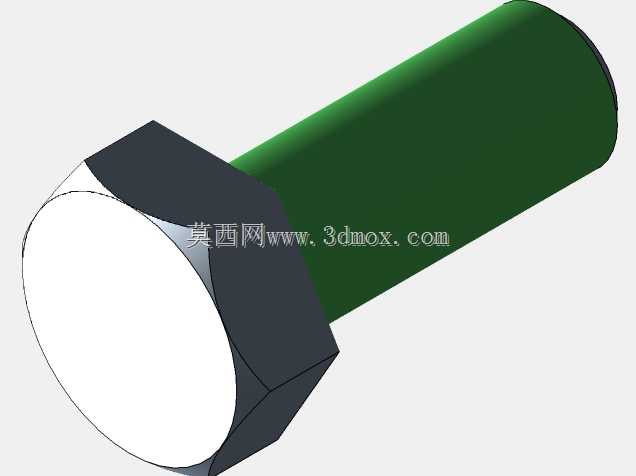

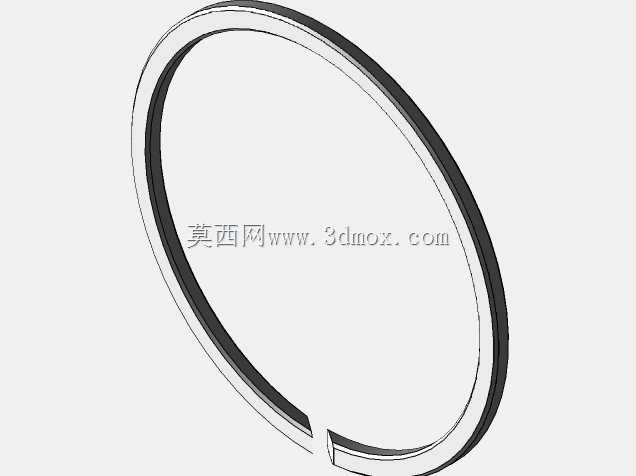

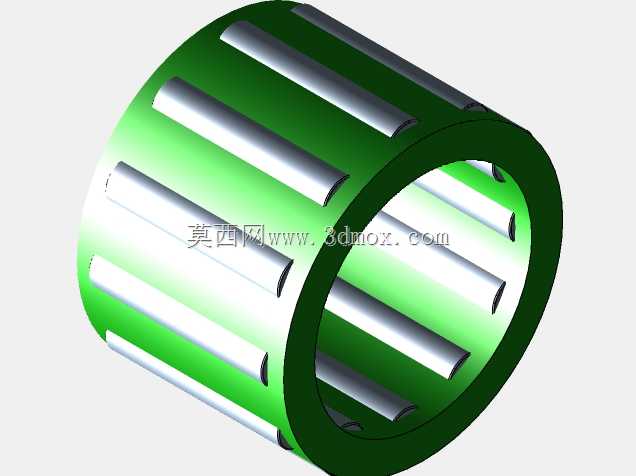

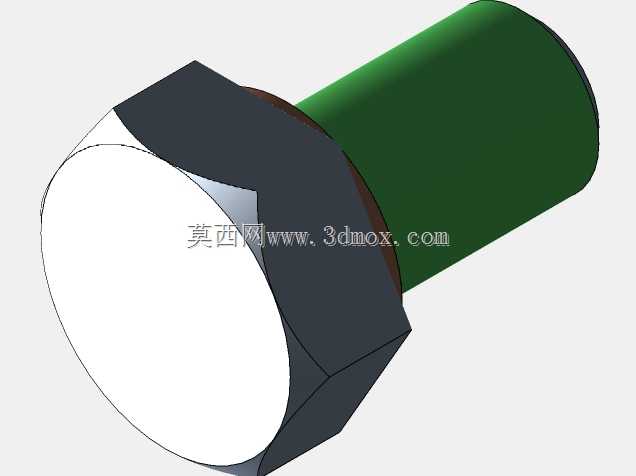

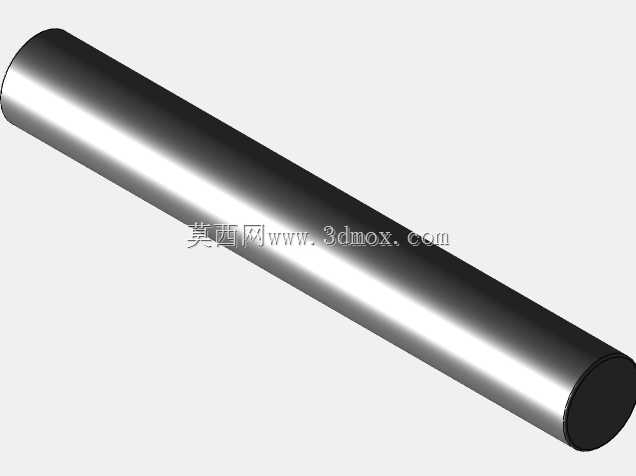

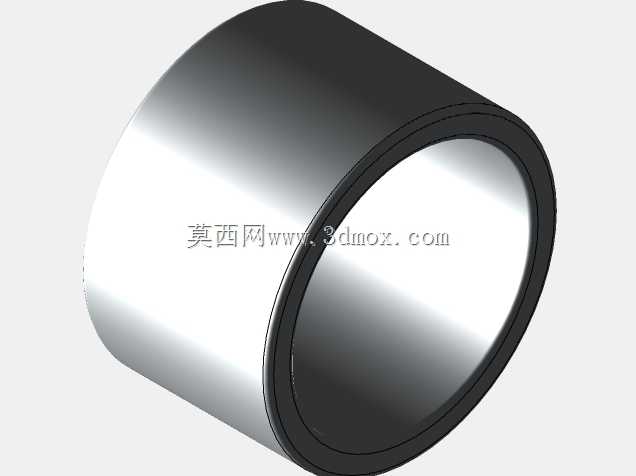

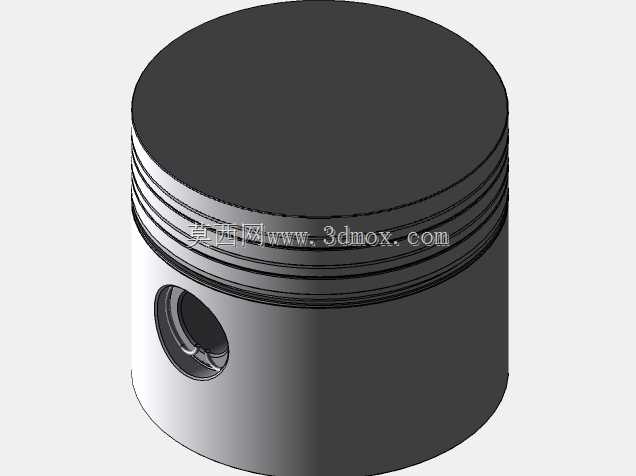

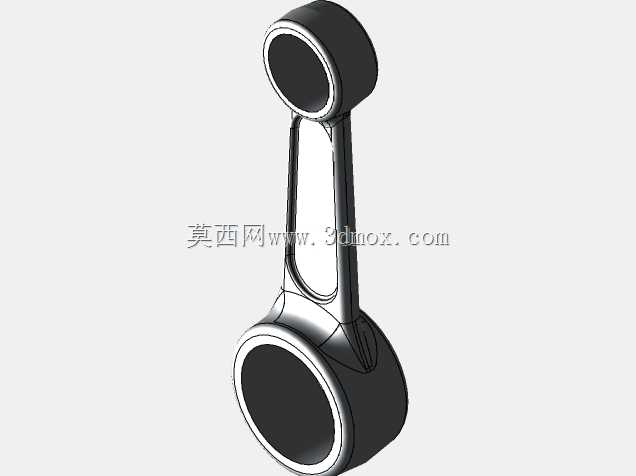

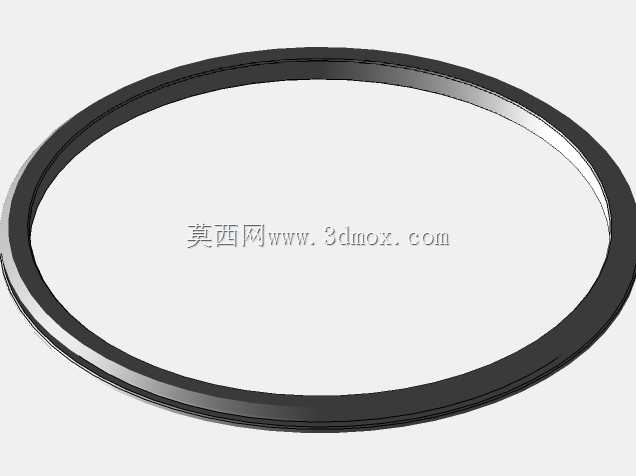

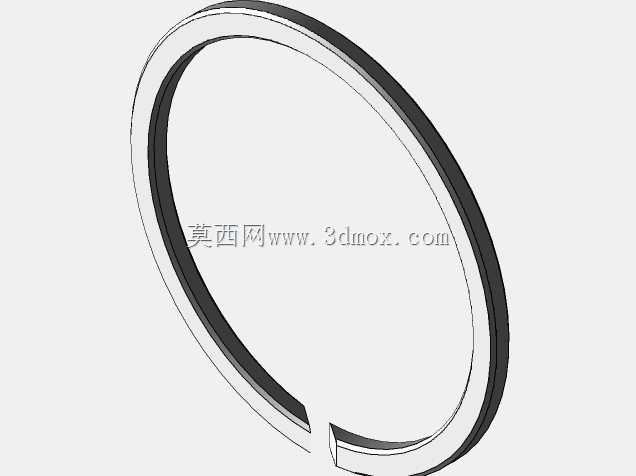

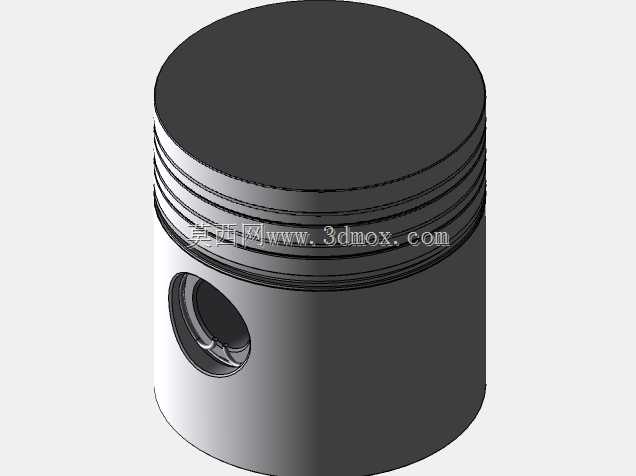

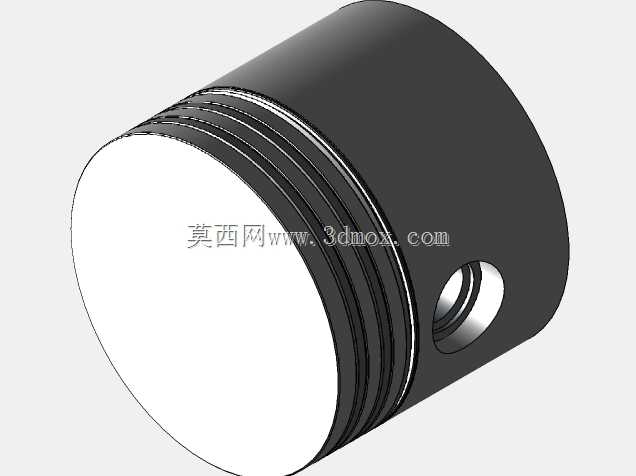

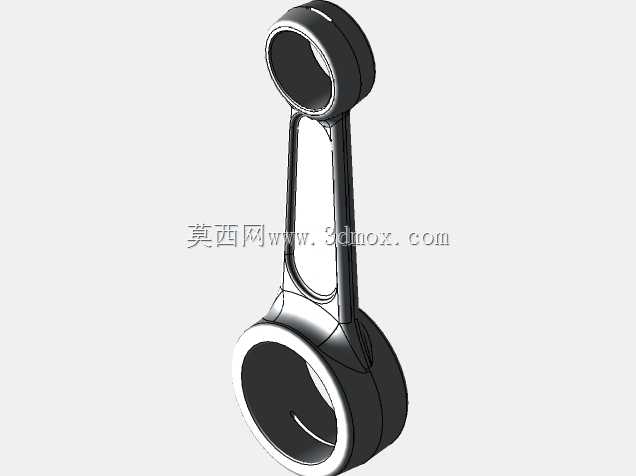

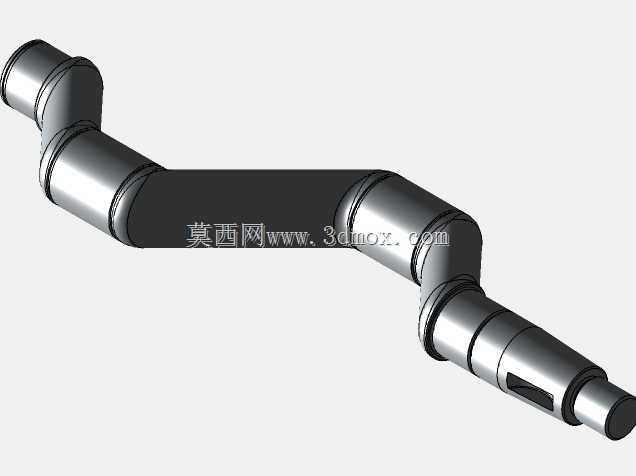

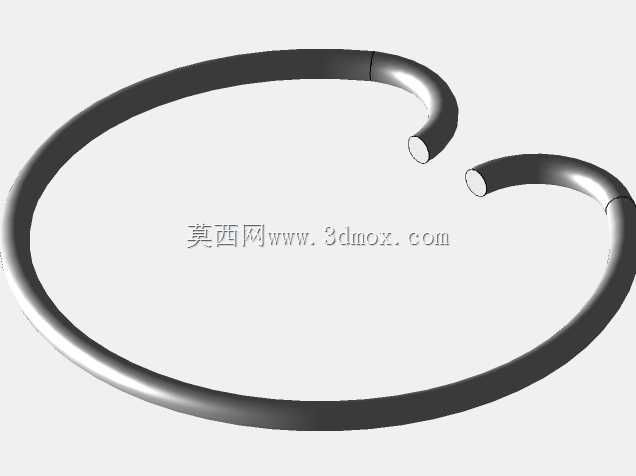

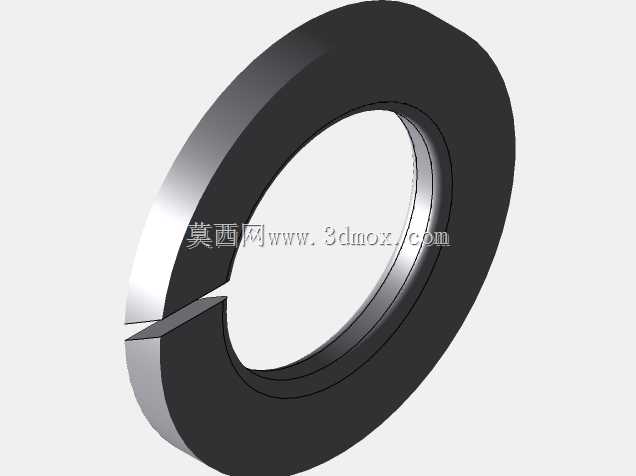

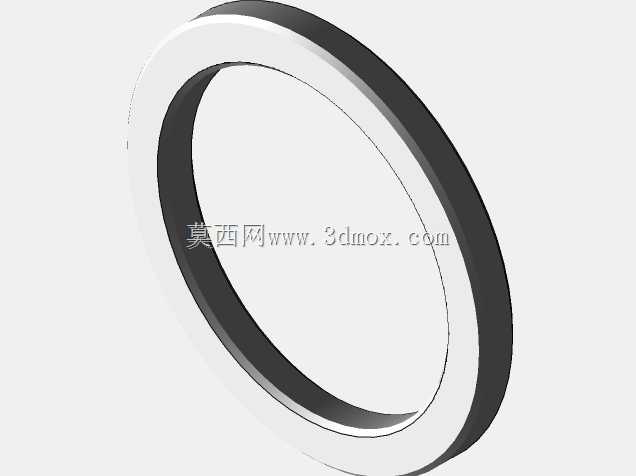

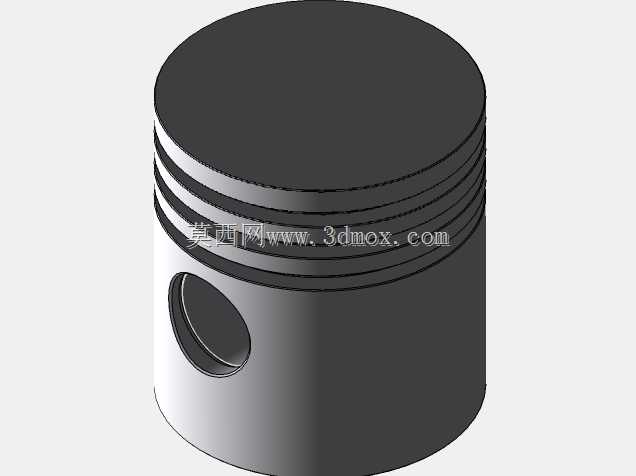

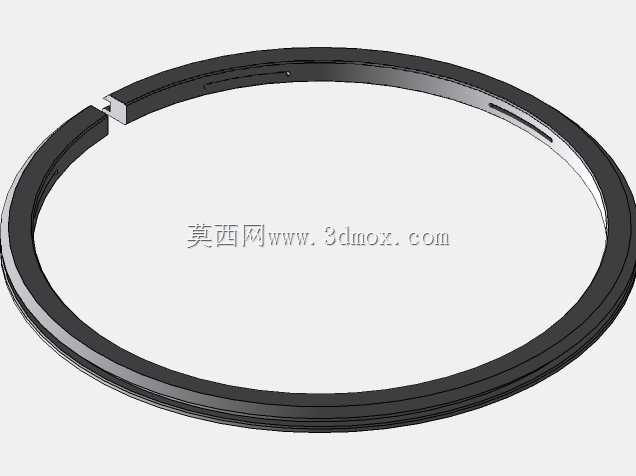

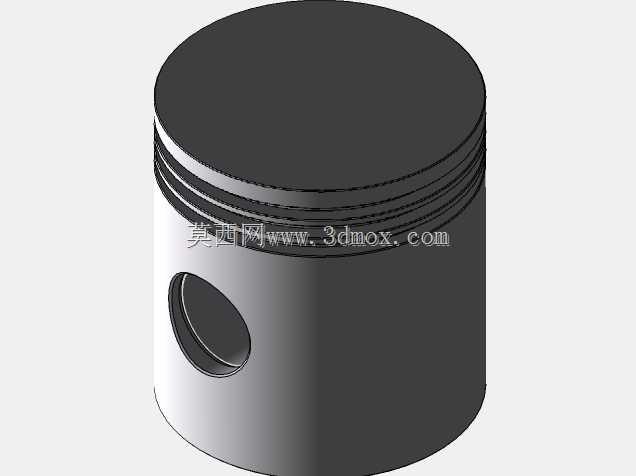

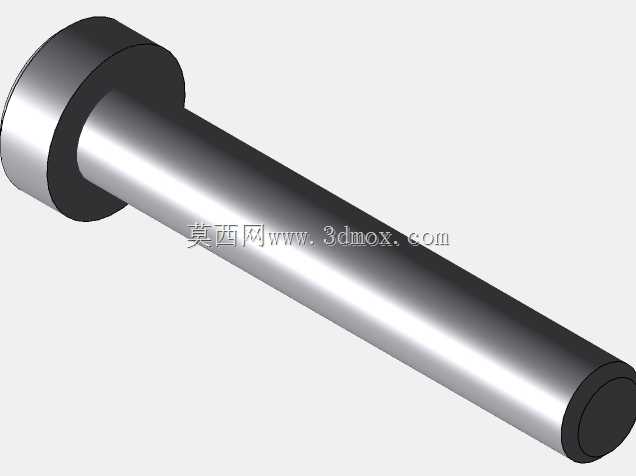

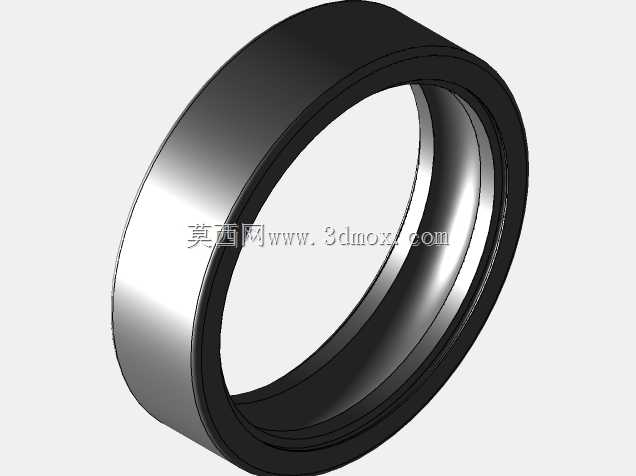

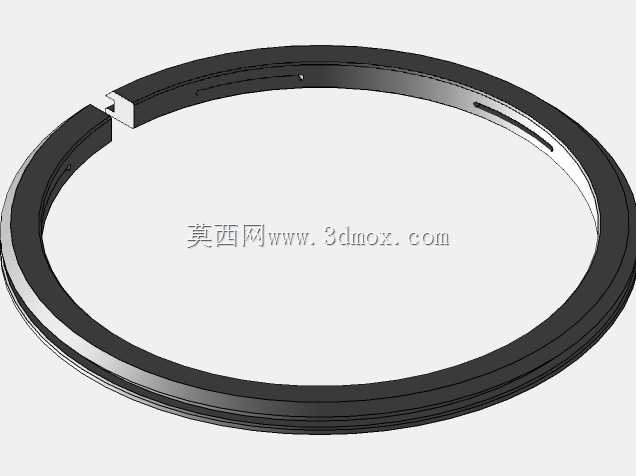

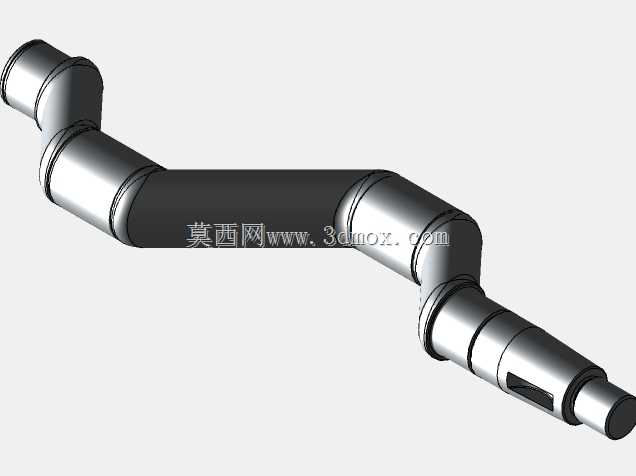

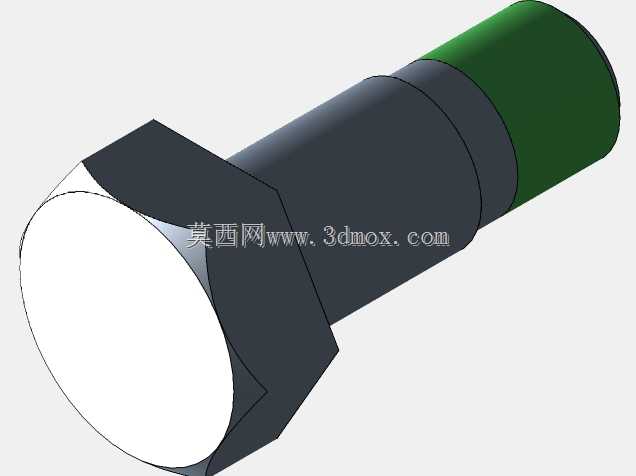

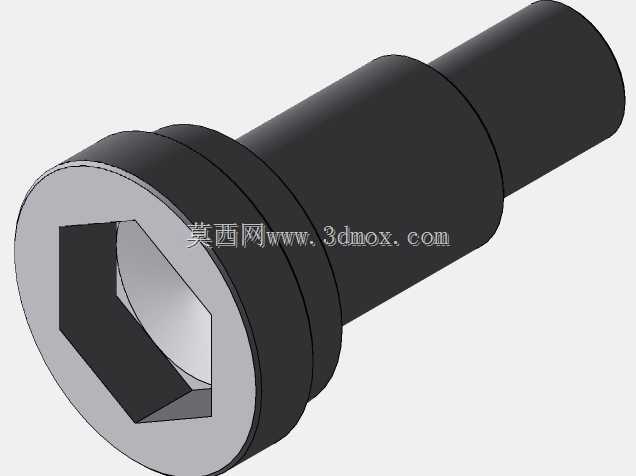

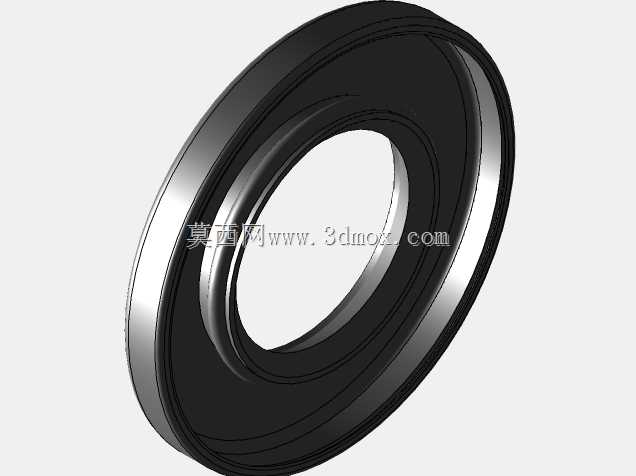

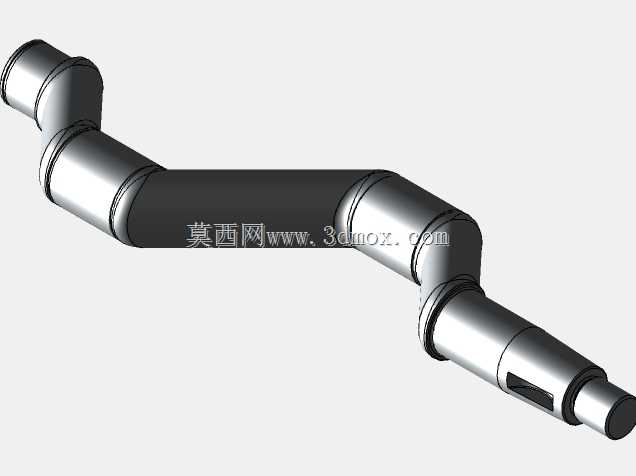

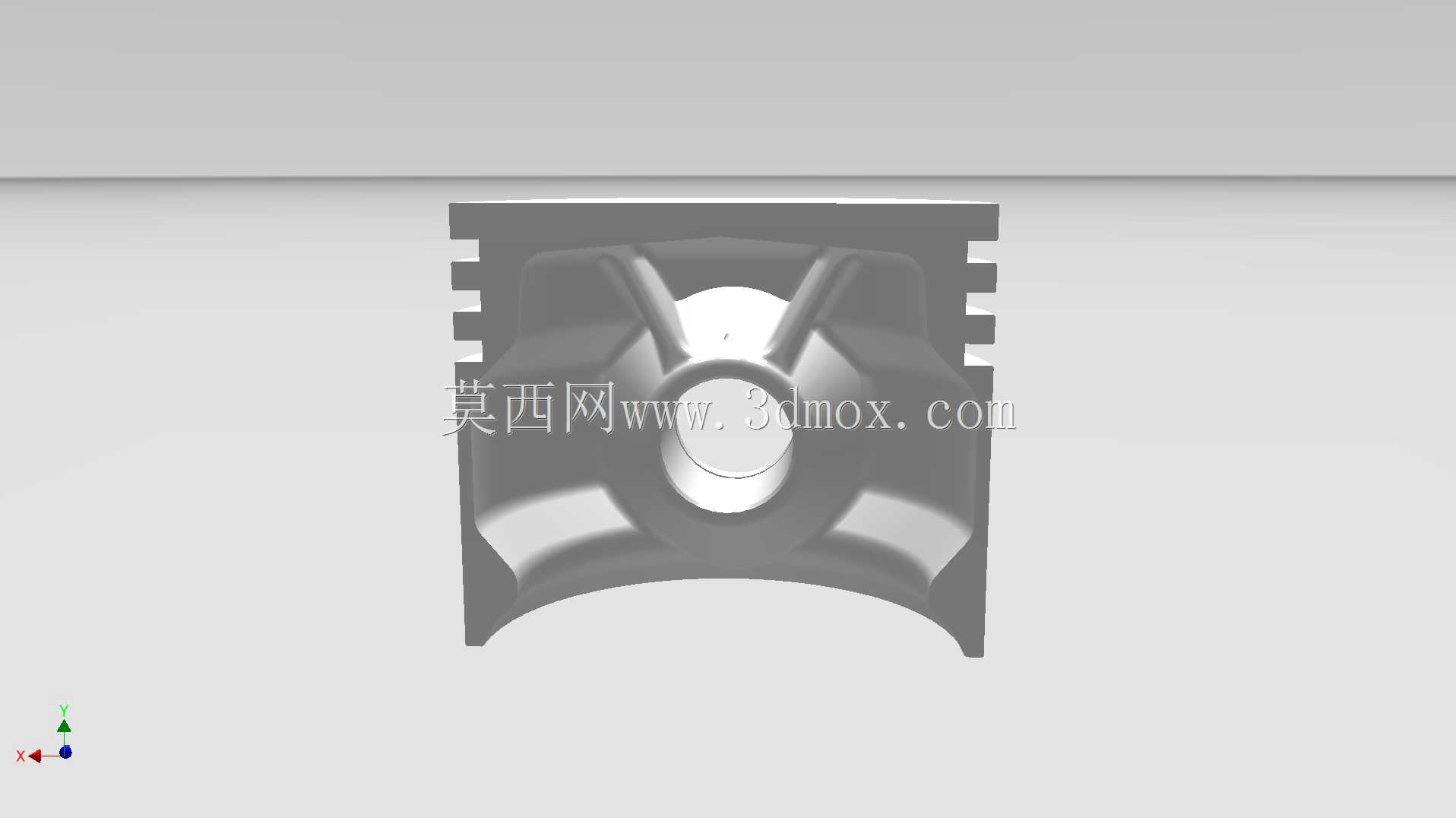

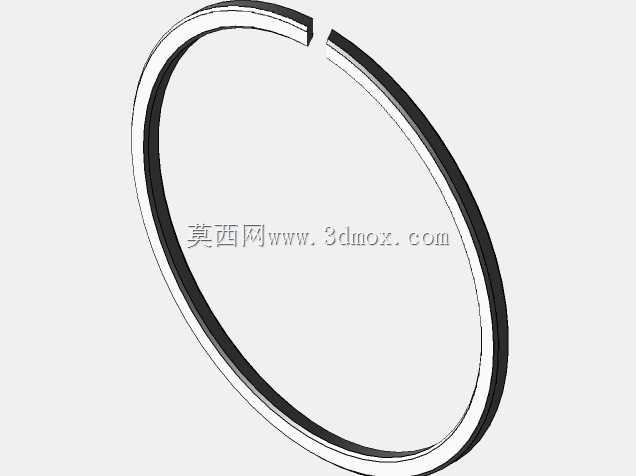

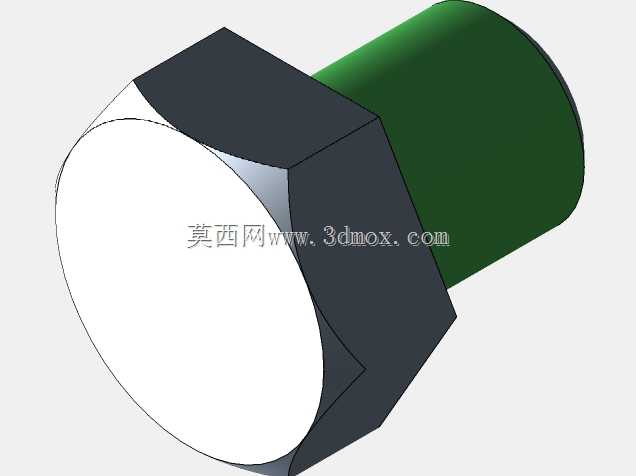

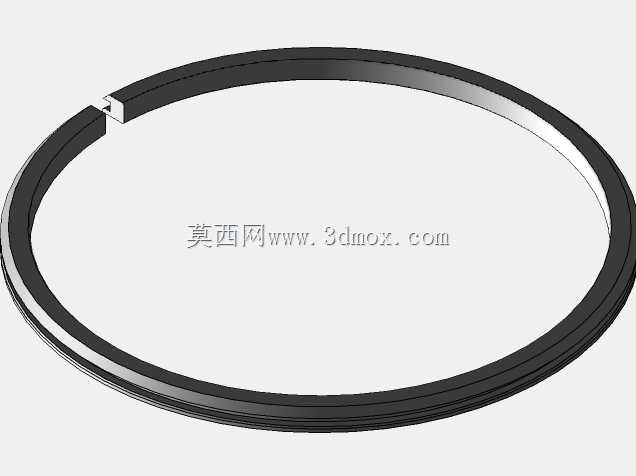

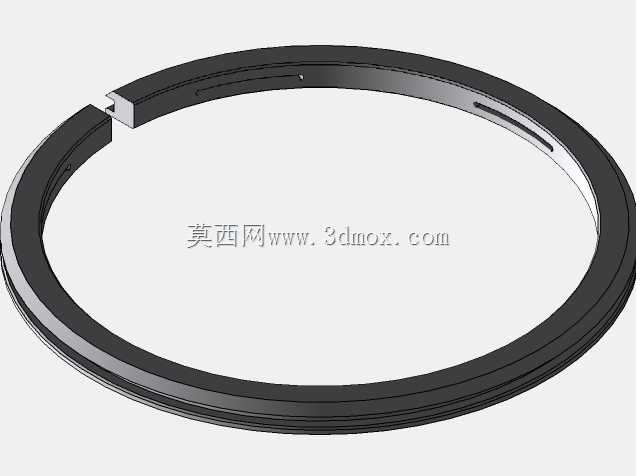

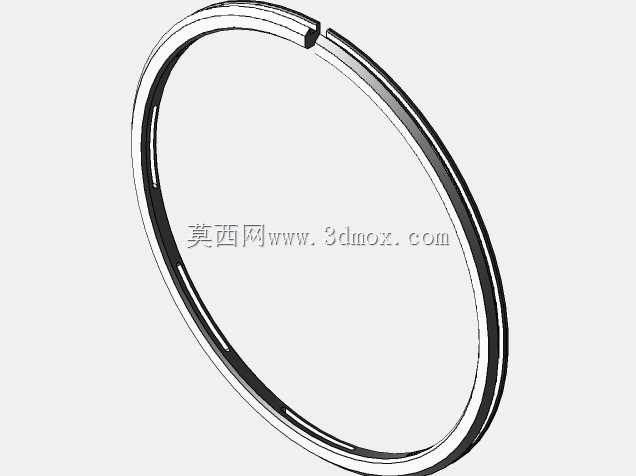

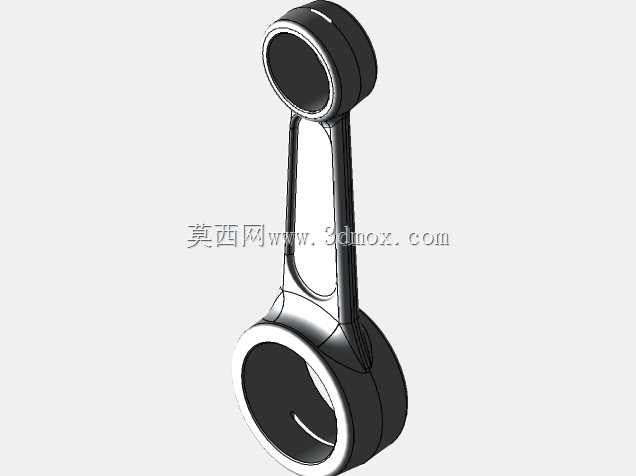

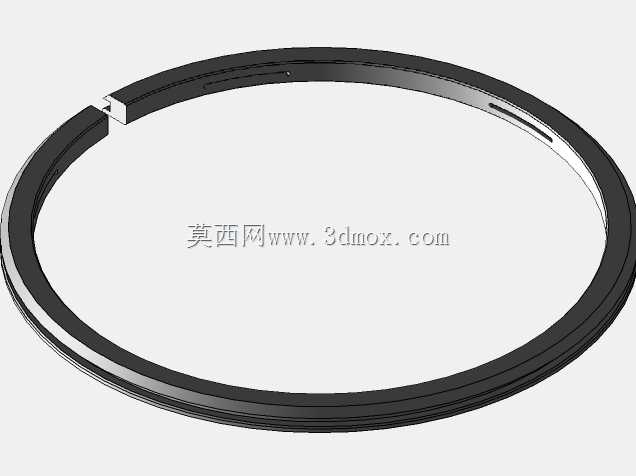

　　既避免了安装调试过程中磕碰伤人的风险，也能减少铸件的应力集中点，提升铸件的成品率和结构强度。设计过程中对活塞的运动行程做了优化，在保证排量的前提下尽可能缩短活塞行程，降低活塞的平均运动速度，减少活塞环和缸壁的磨损，延长整机的大修周期。缸体内部的流道做了平滑过渡处理，没有直角转弯的结构，能降低压缩空气在流道内的压力损失，提升容积效率。安装孔的位置尺寸兼容市面上多数小型空压机的安装孔距，替换现有设备的时候不需要重新加工安装位，能直接替换同规格的单级或者两级压缩缸体组件，适配性较强。在实际选型使用的时候，需要注意这款结构的排气接口通径适配10mm外径的气动软管，额定转速下的排气量约0.2立方每分钟，适合小型用气场景，不适合大流量连续供气的工况；安装的时候需要保证驱动端的联轴器对中精度在0.05mm以内，避免运行过程中出现偏磨导致的曲轴油封漏油；日常维护的时候只需要定期检查缸盖螺栓的预紧力，更换活塞环和阀片即可，维护难度较低，不需要复杂的专用工具。
