斯特林动力暖通空调装置结构设计

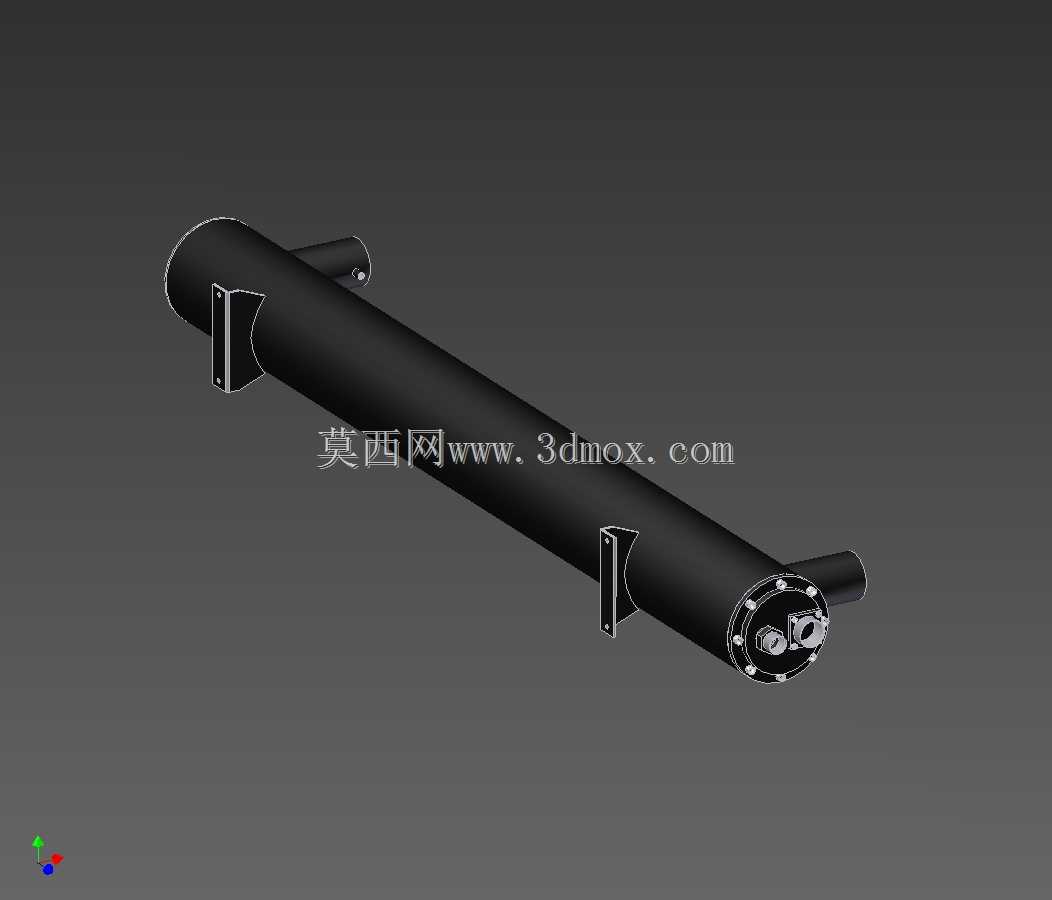

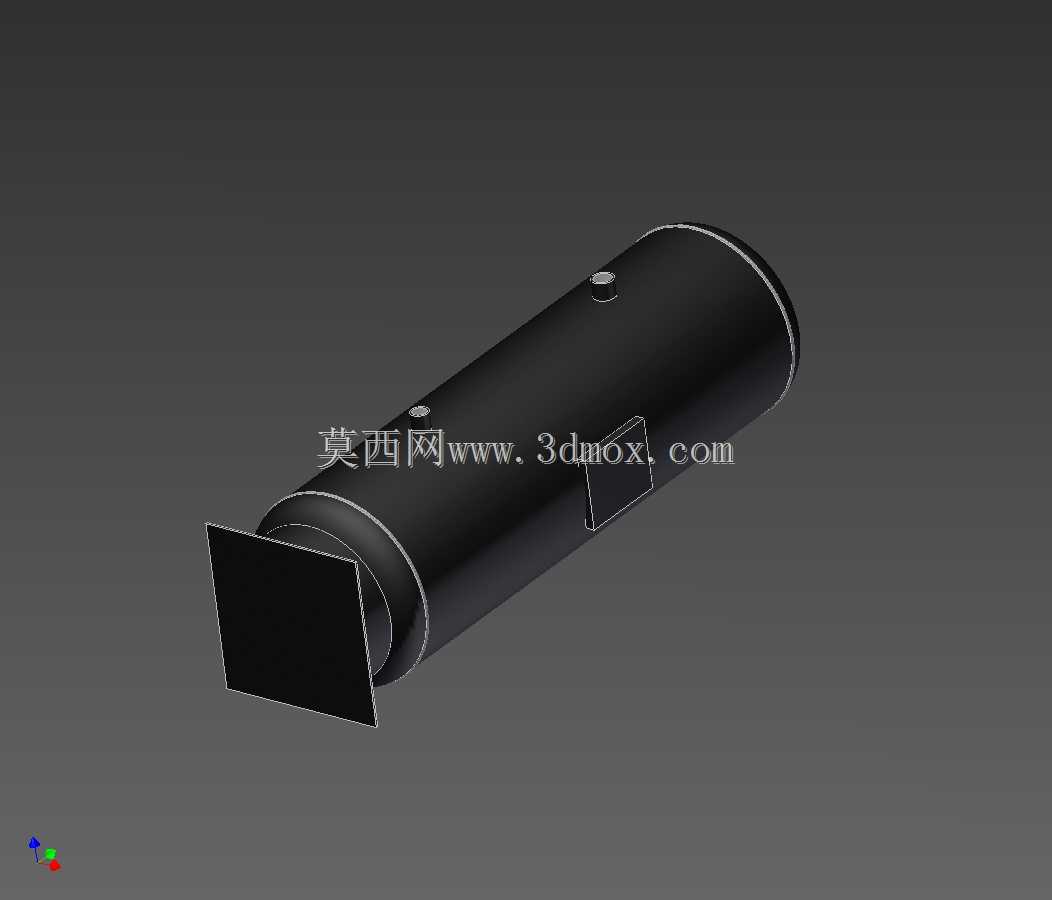

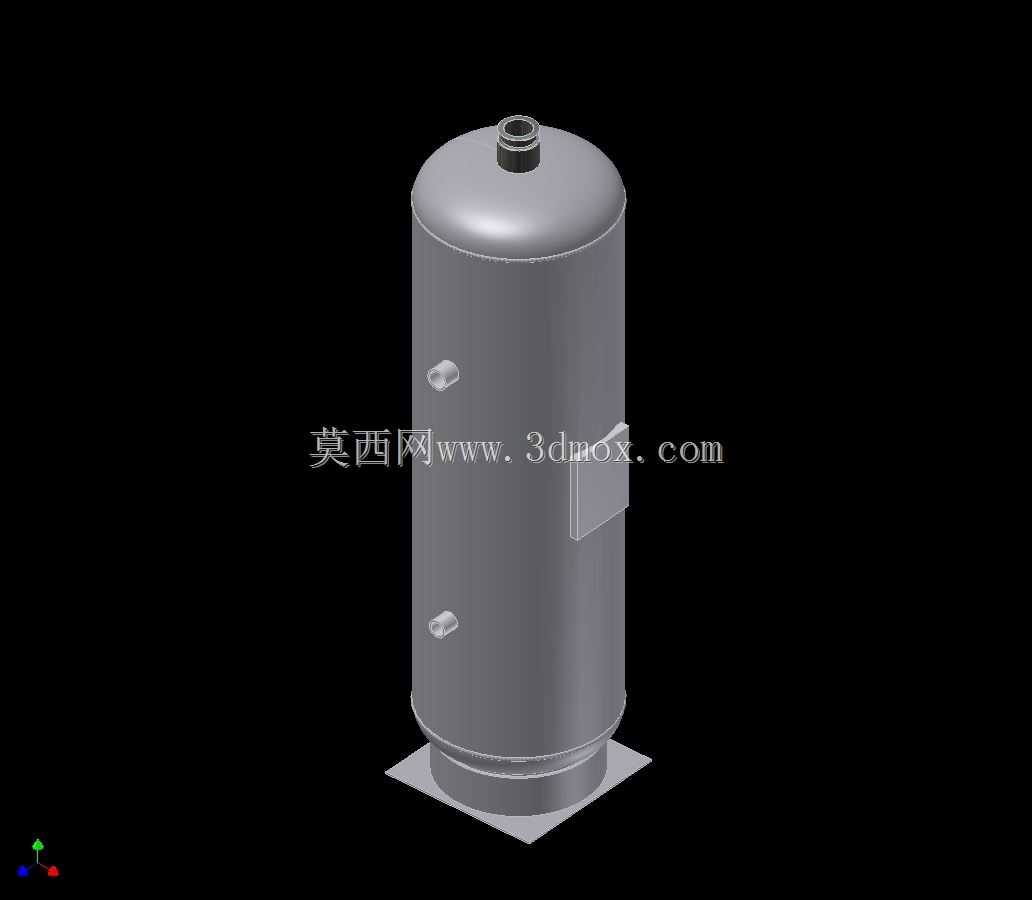

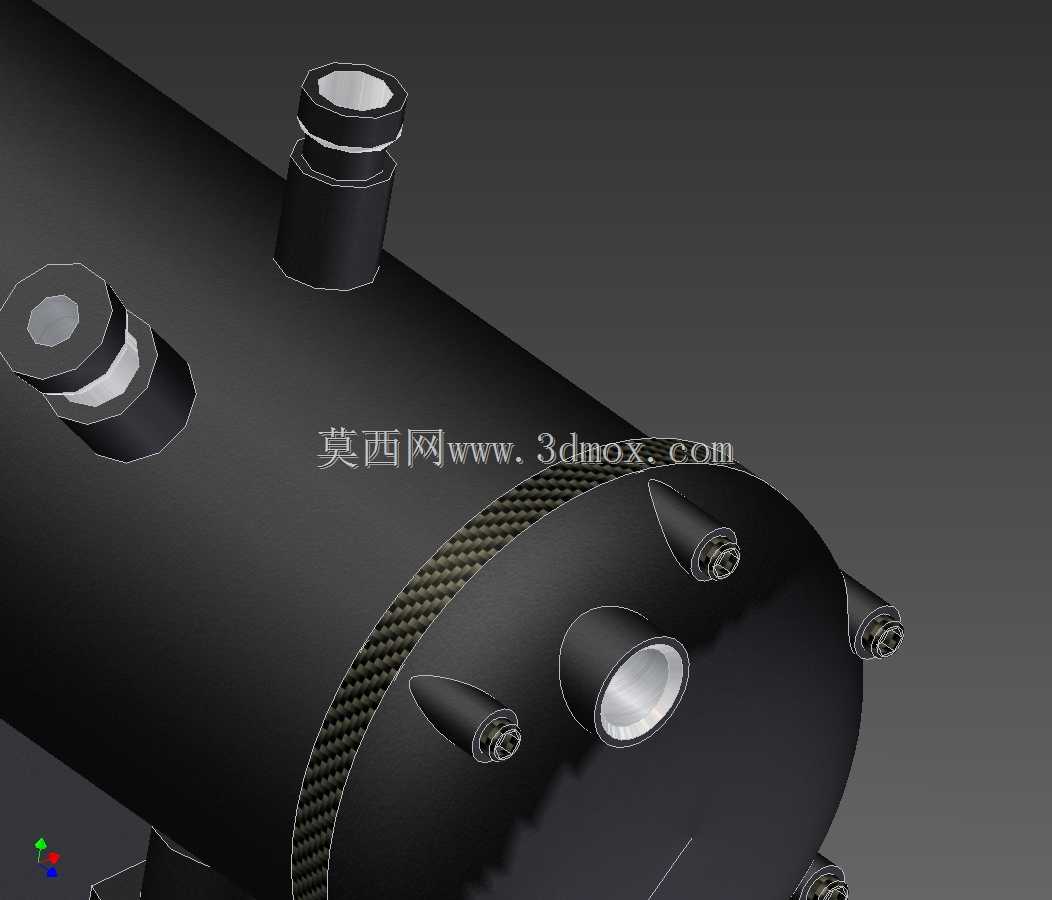

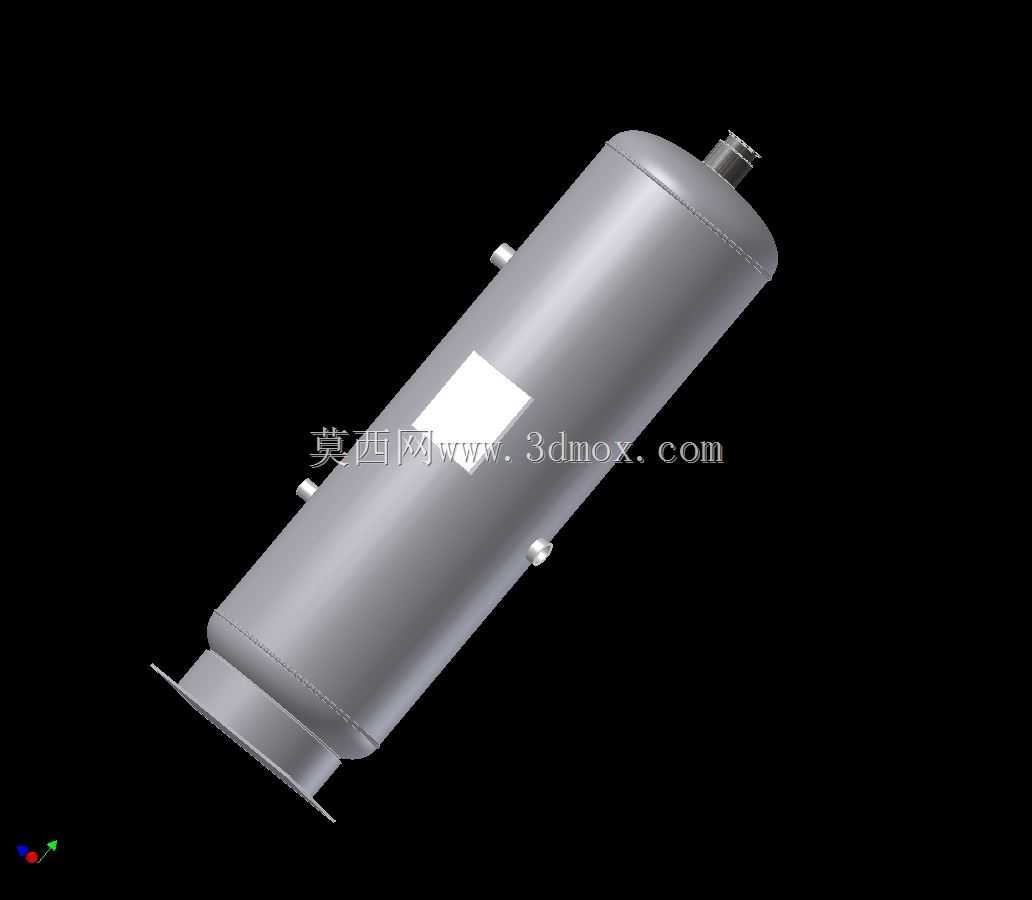

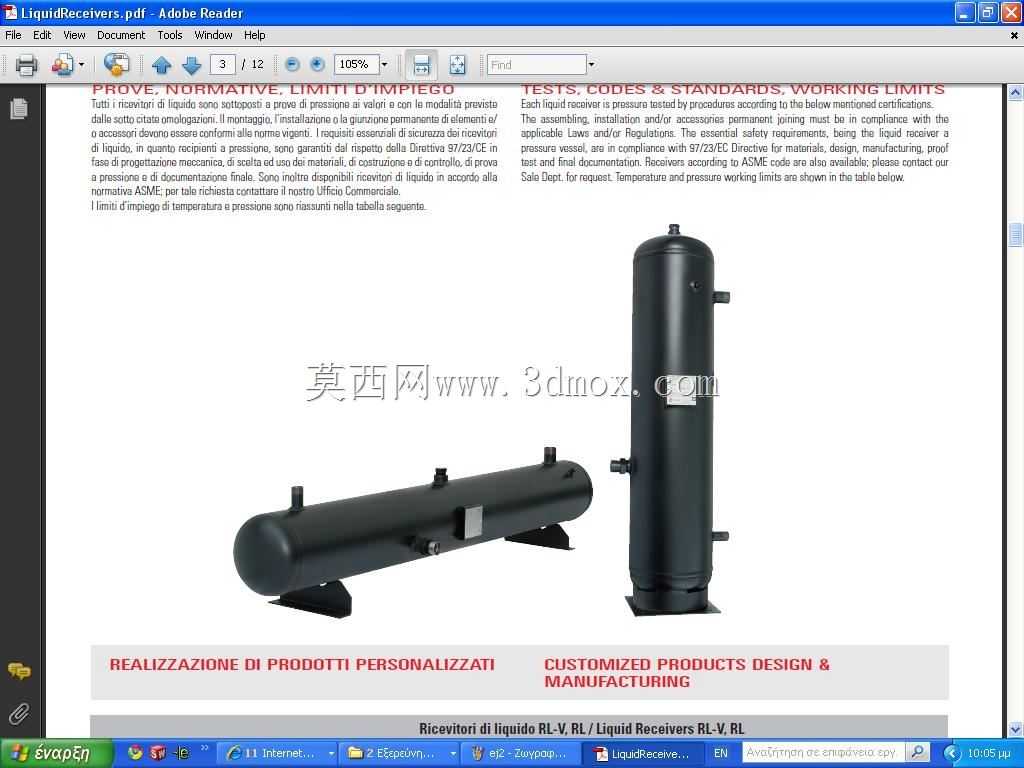

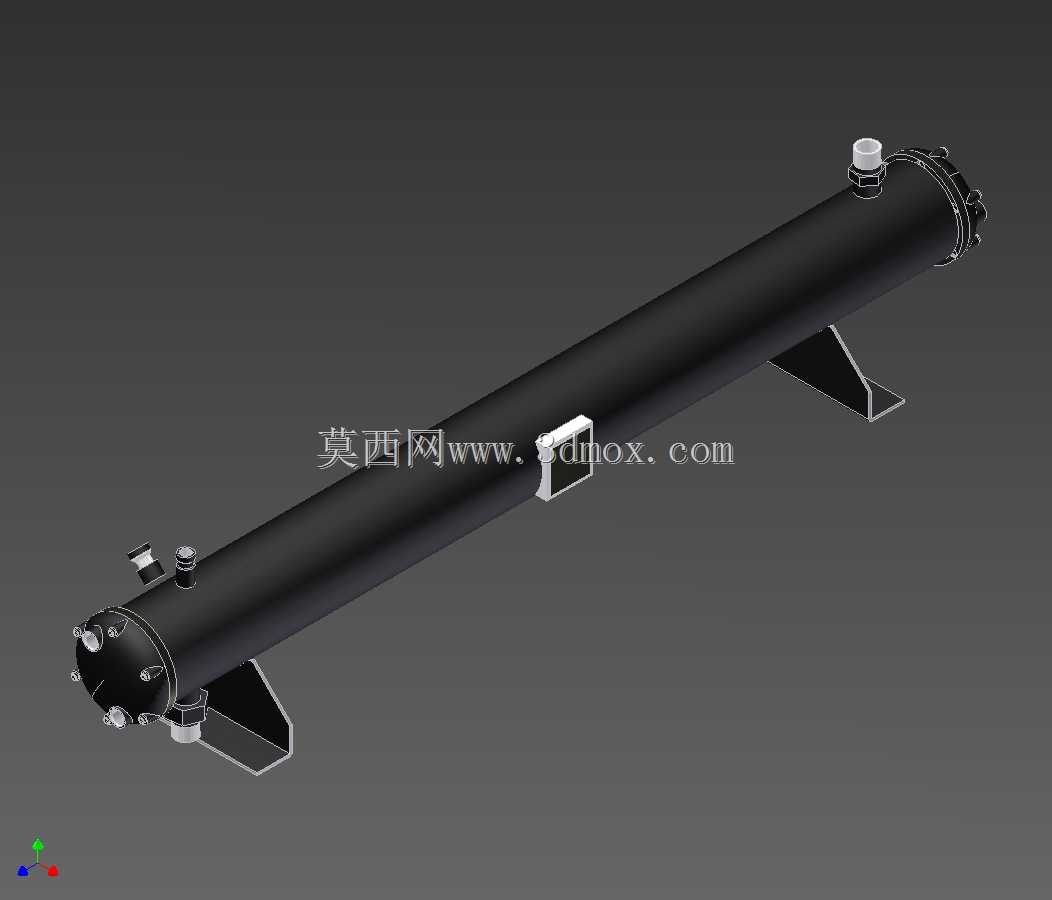

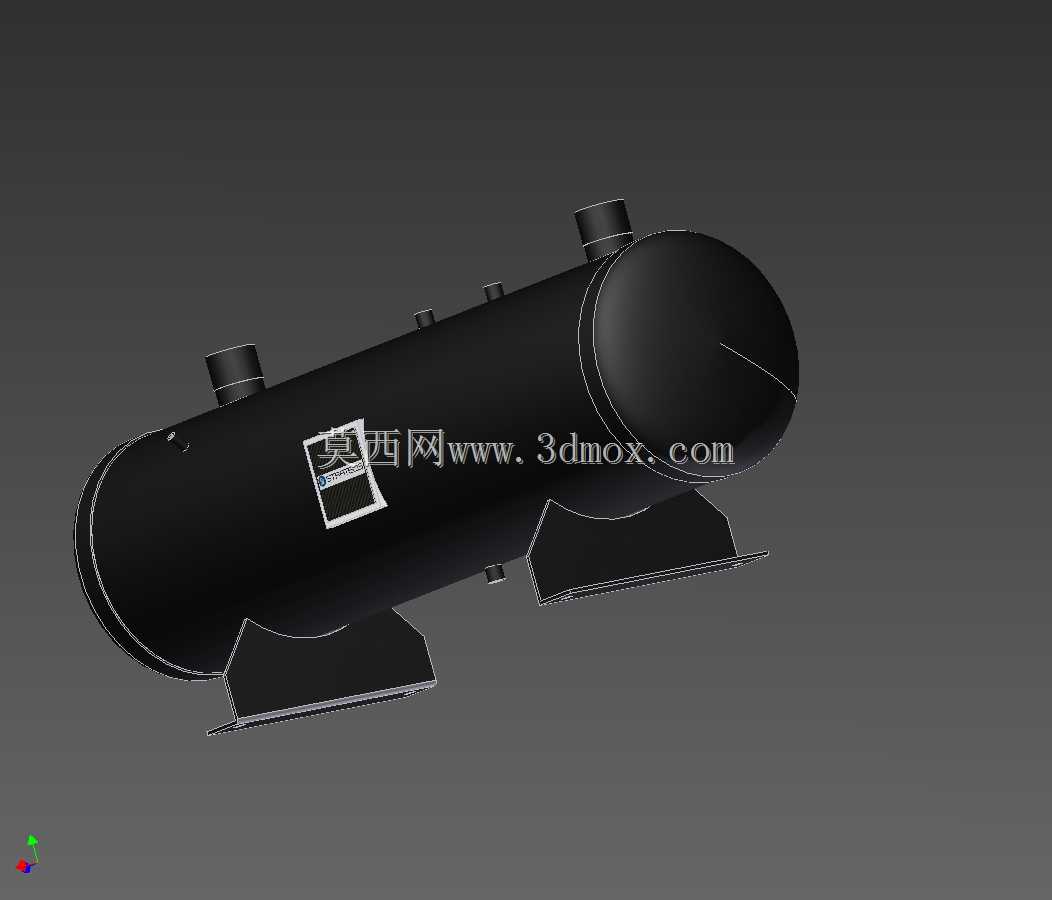

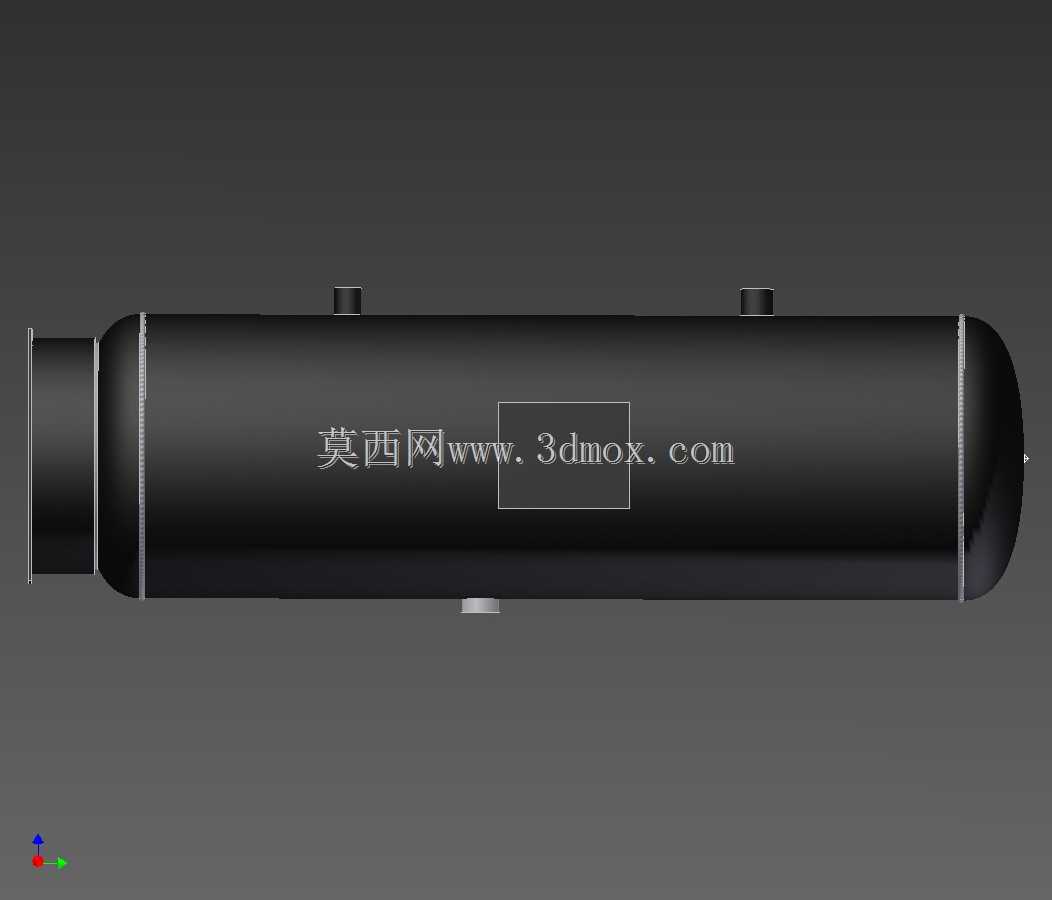

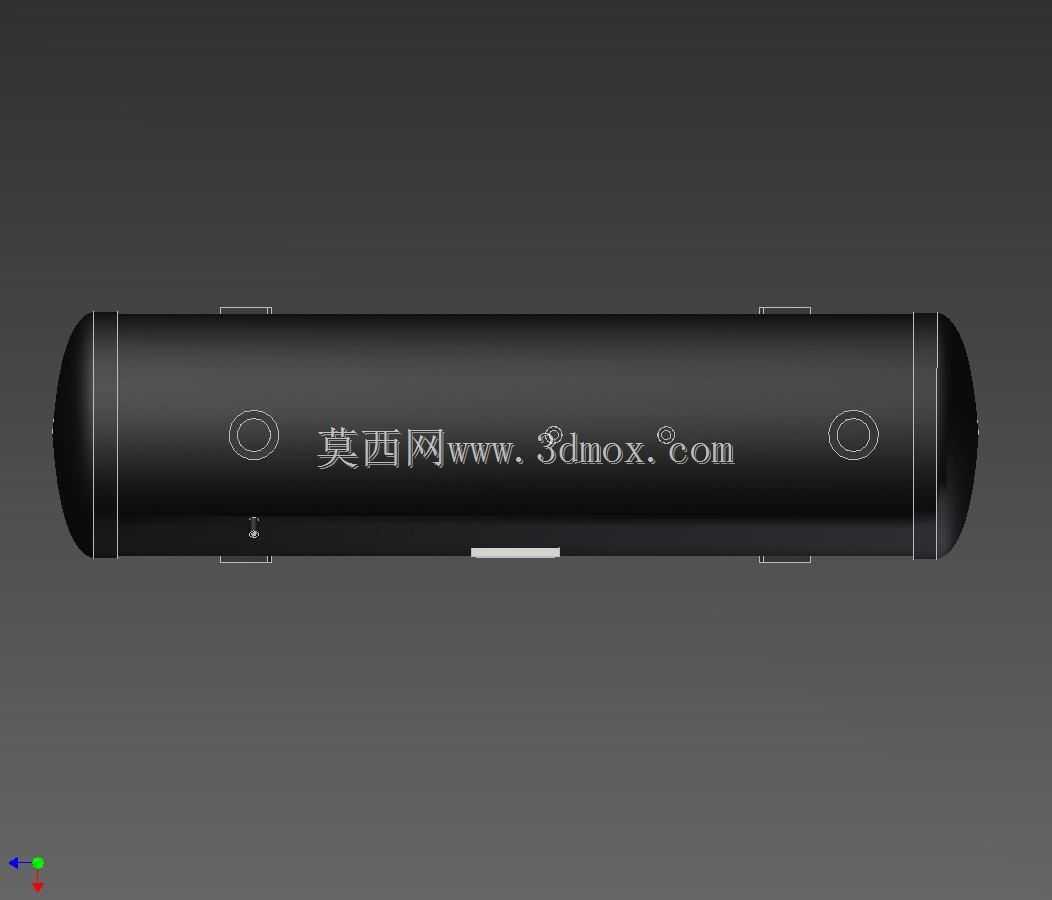

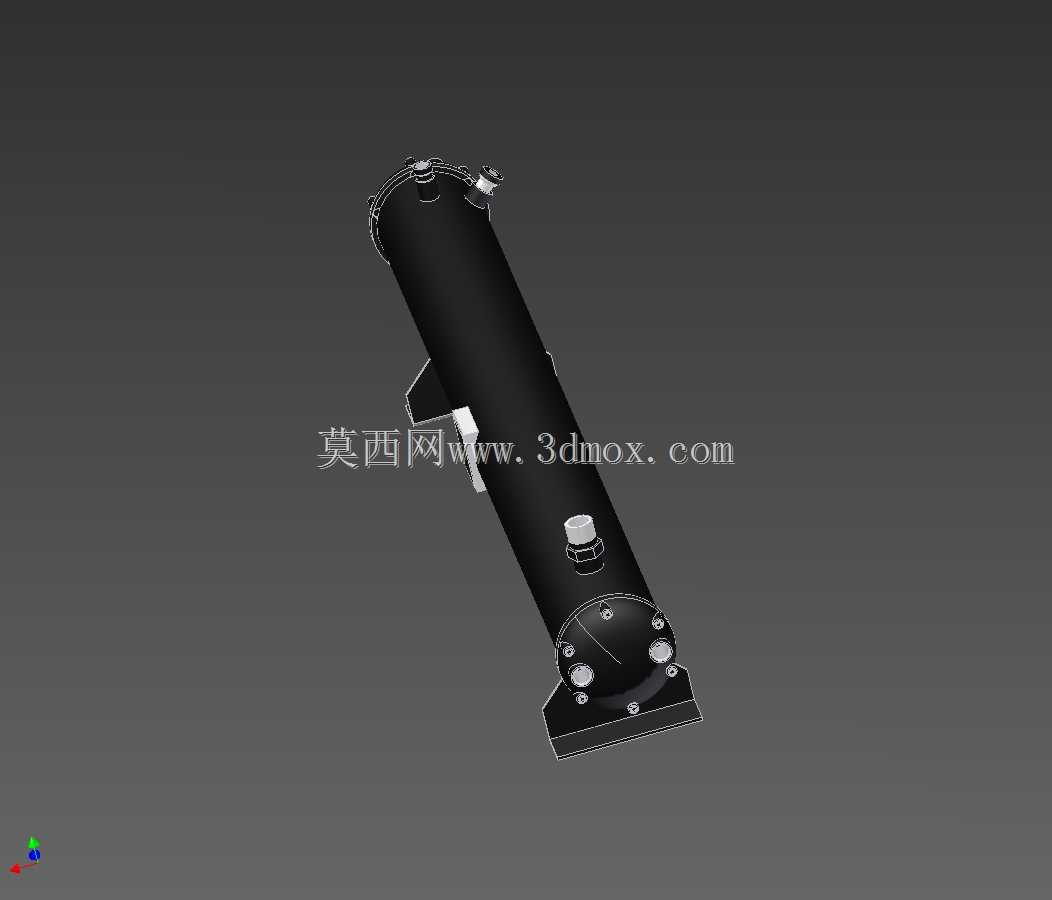

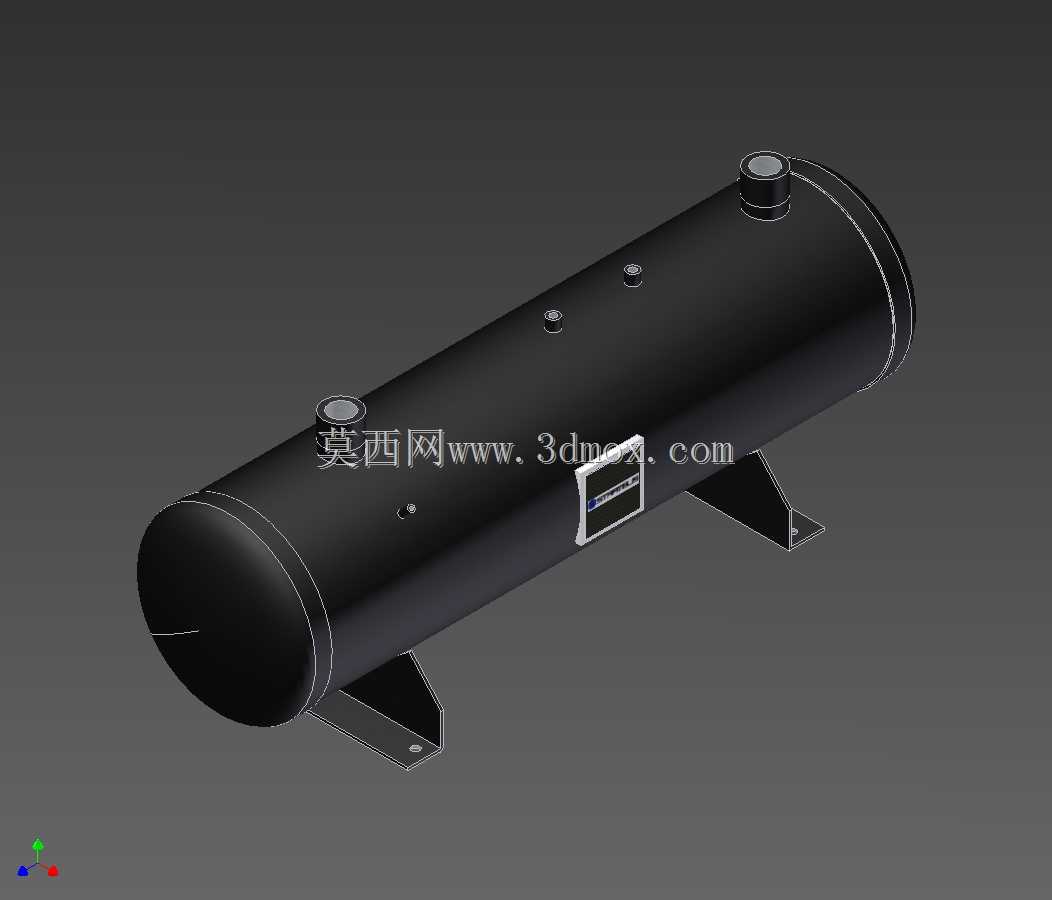

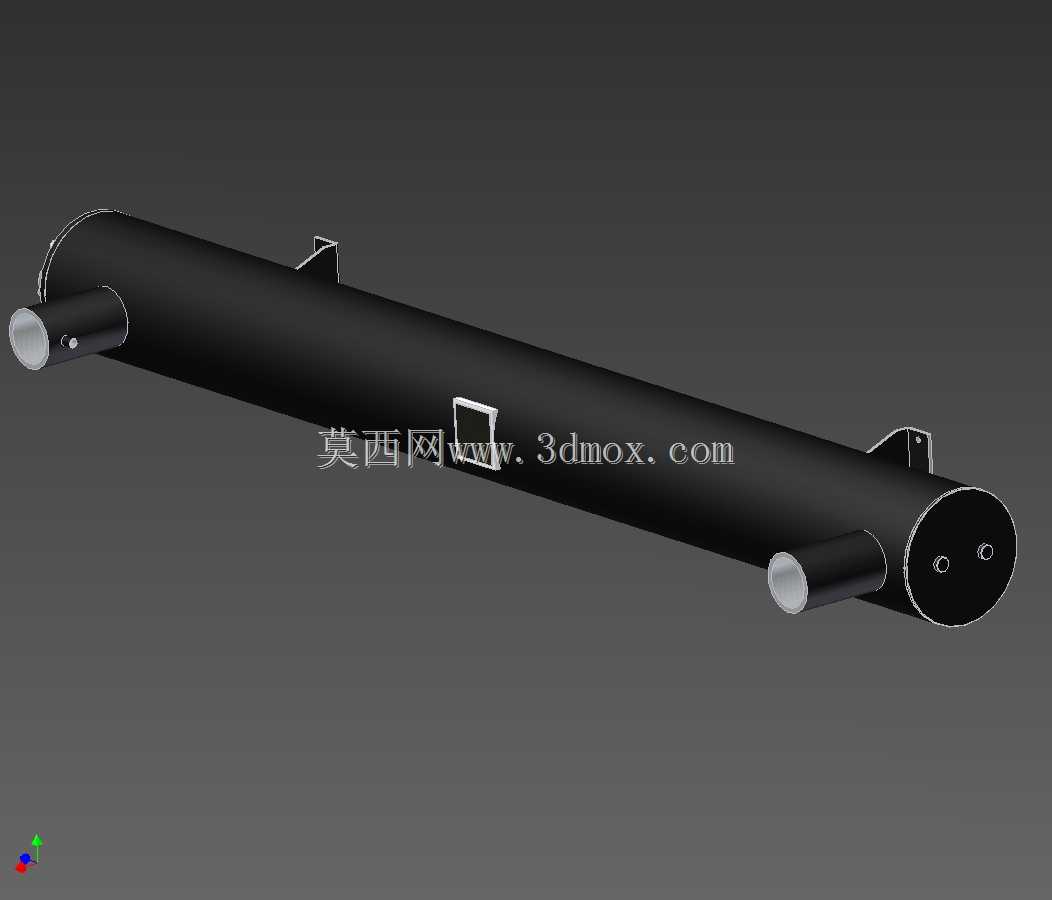

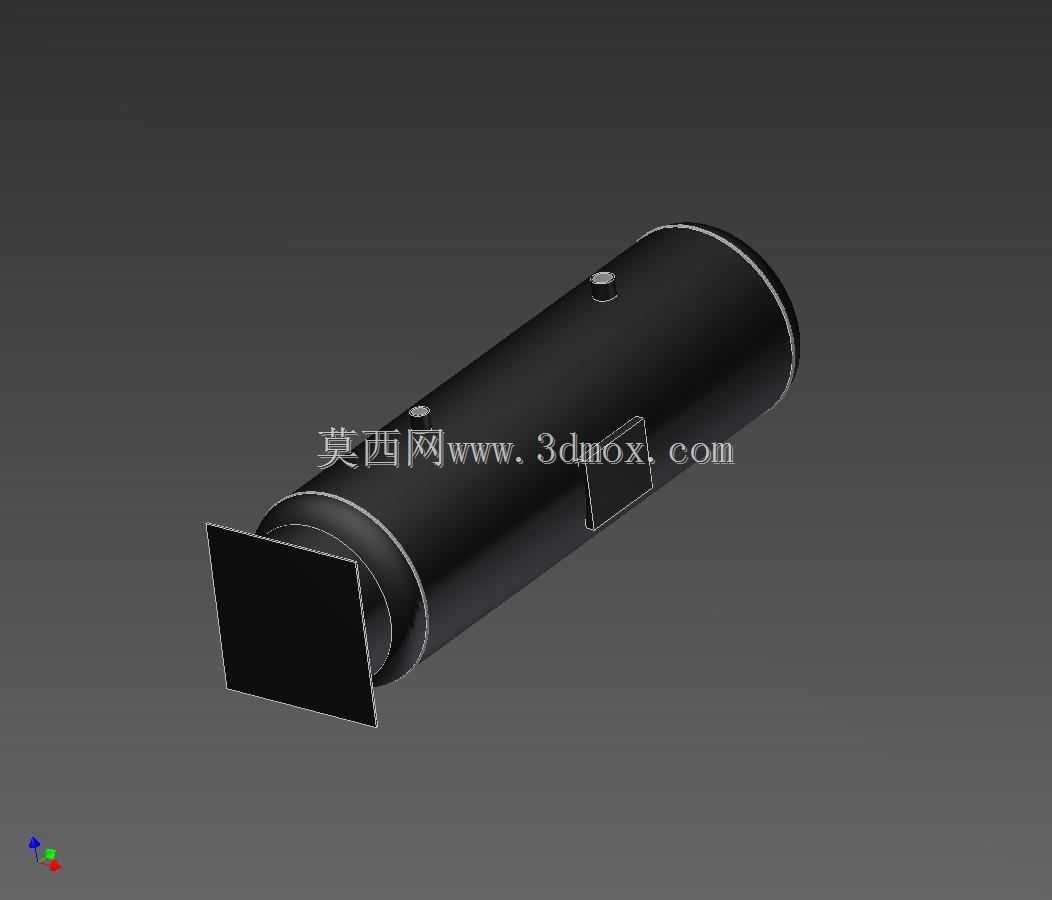

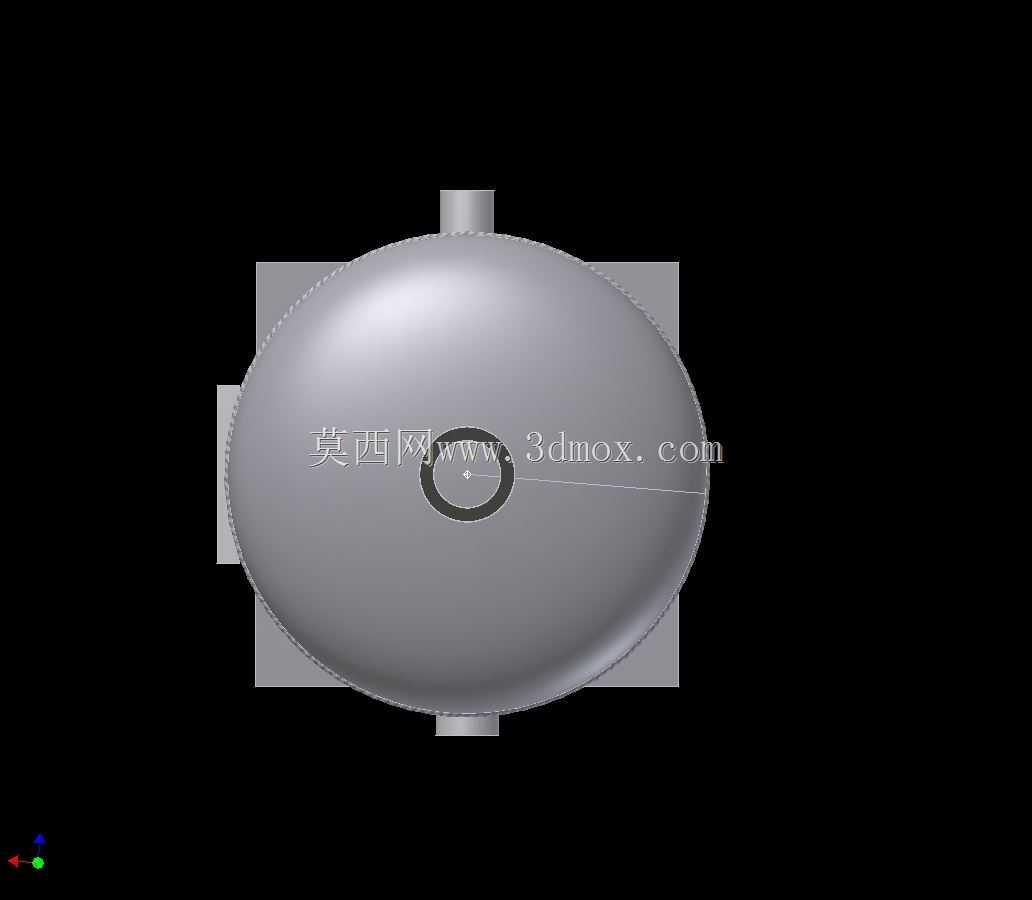

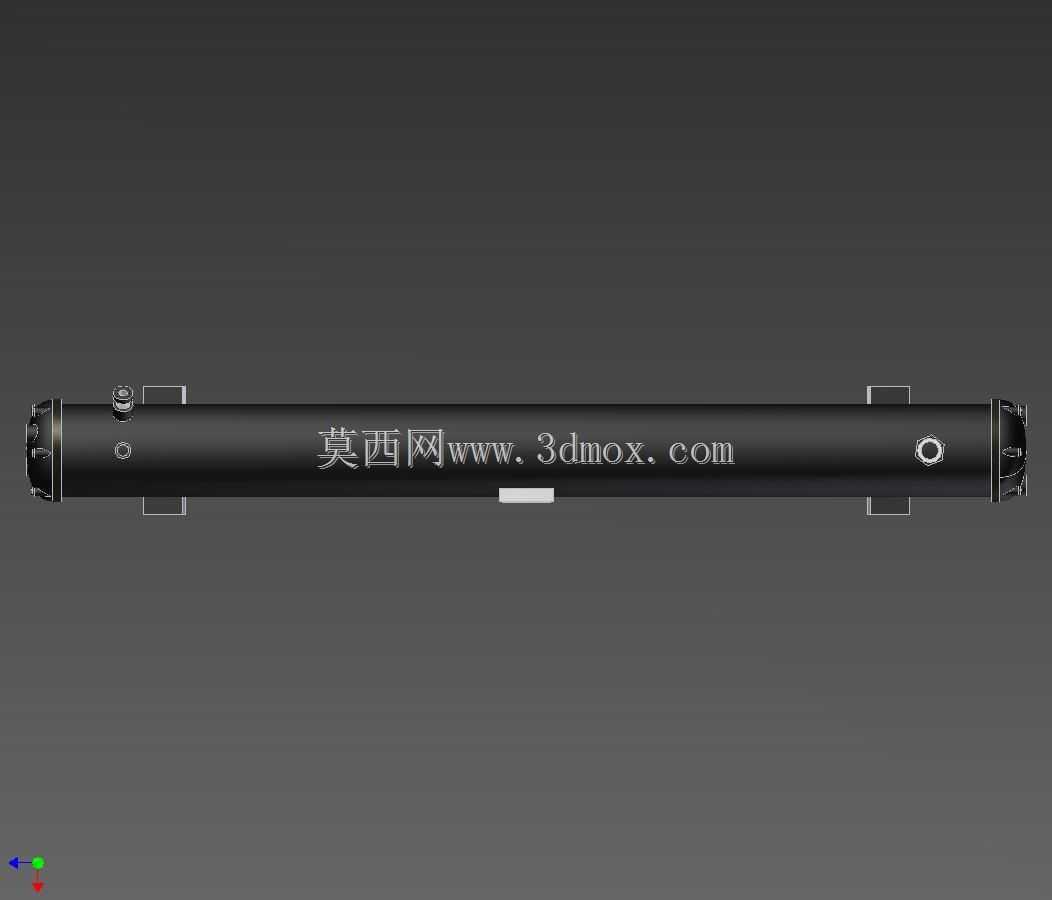

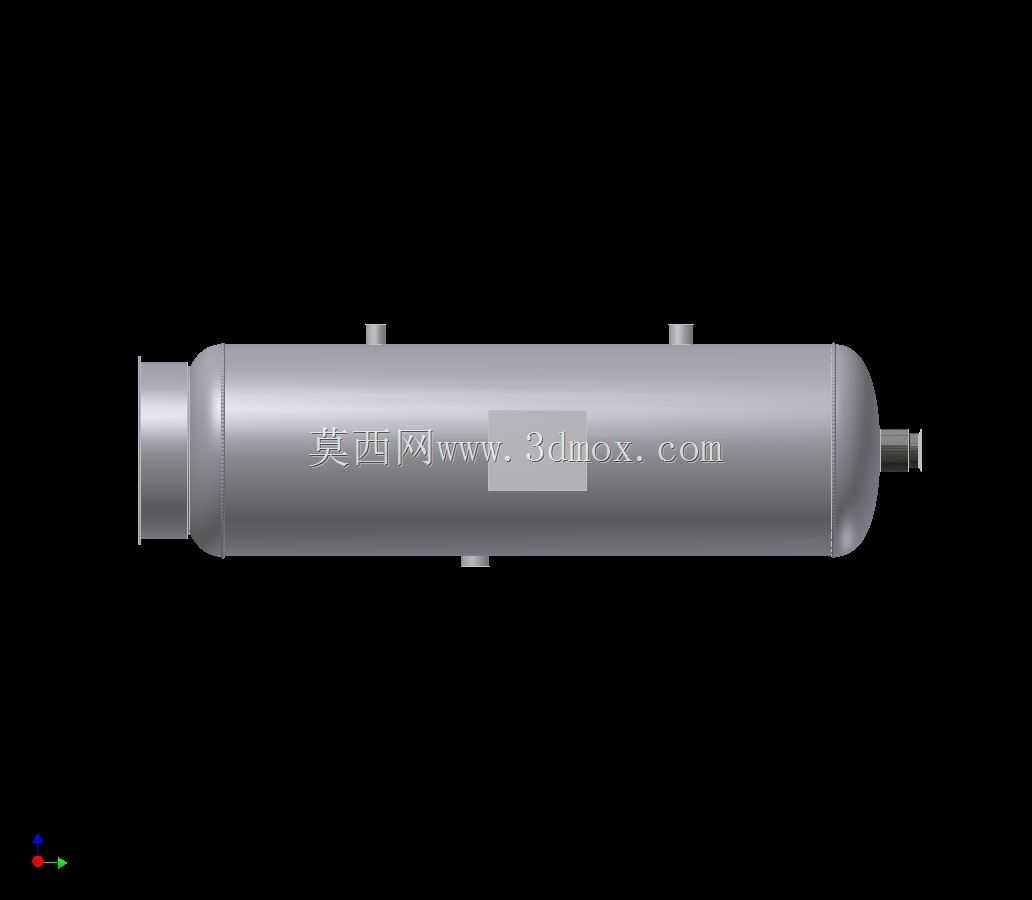

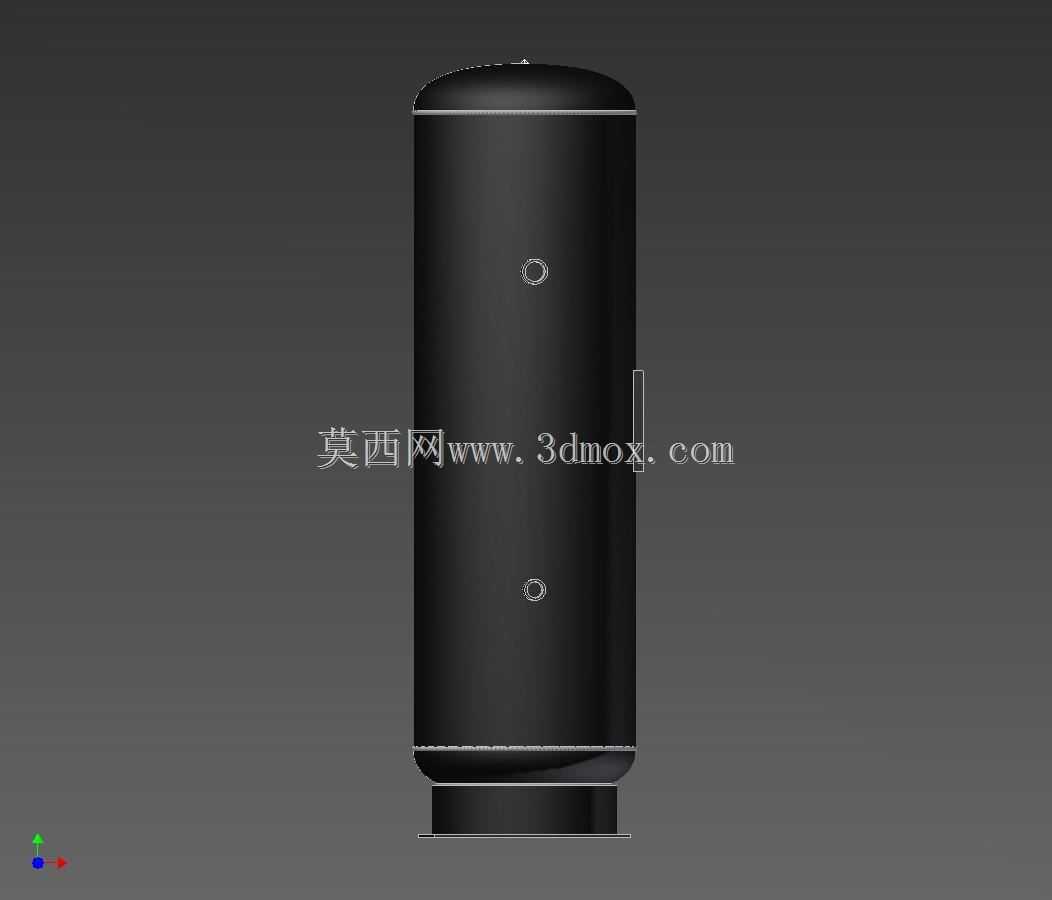

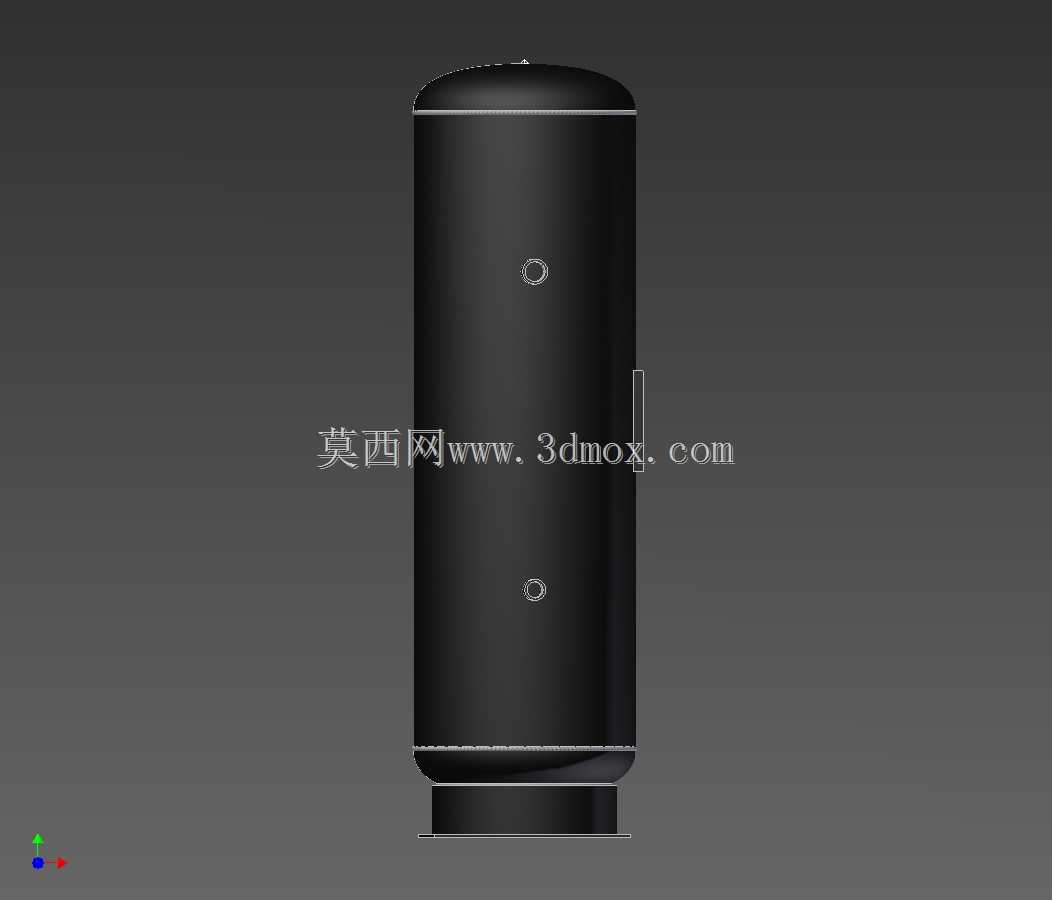

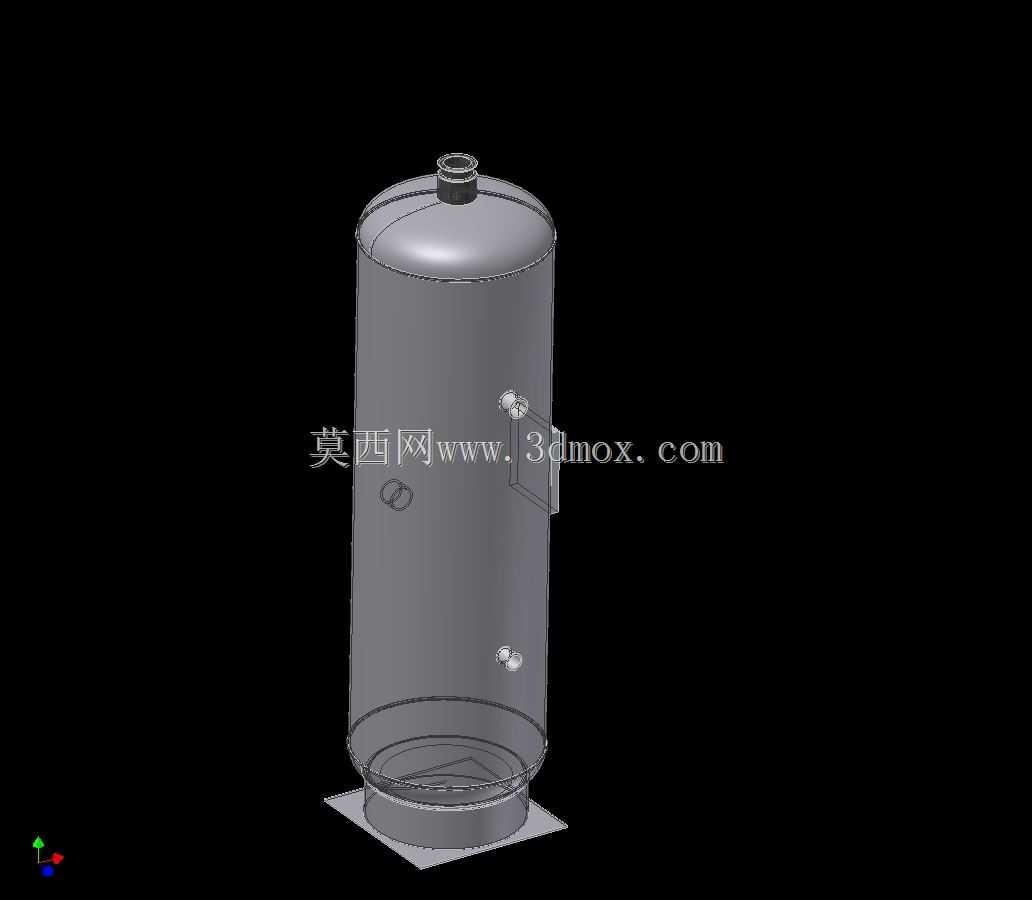

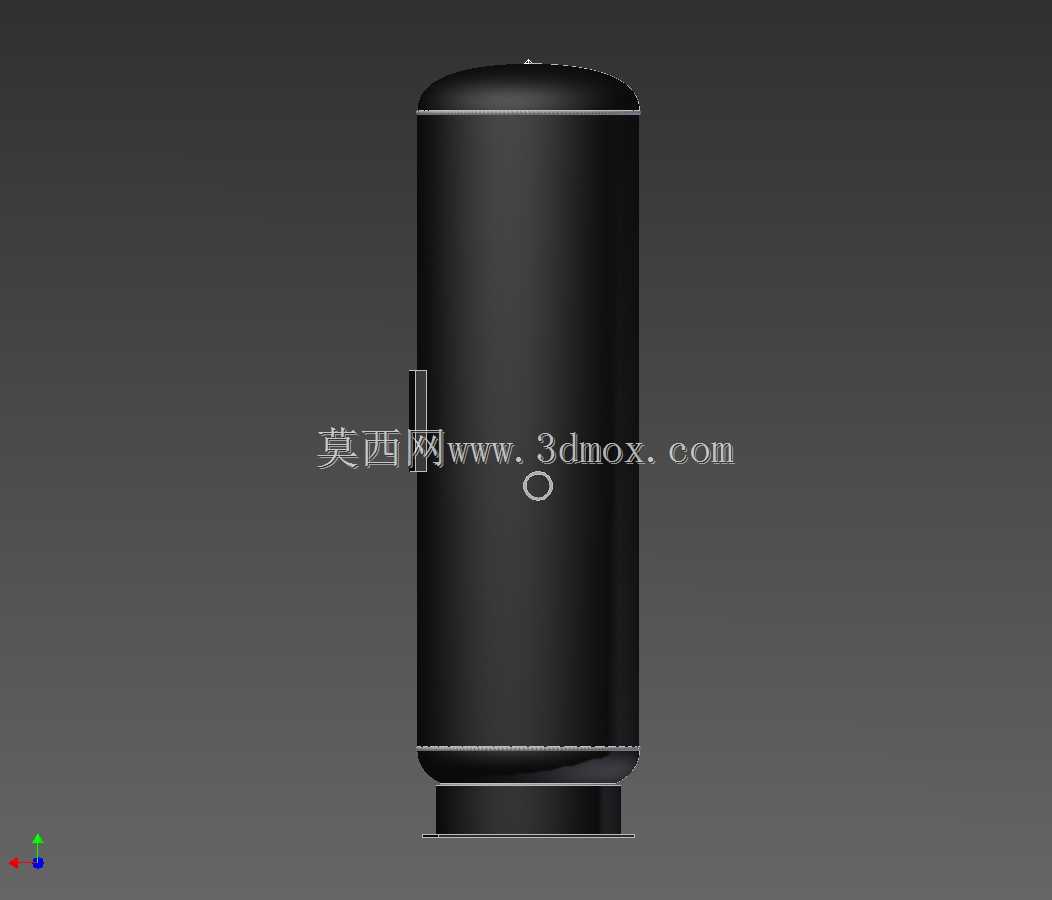

　　该装置以斯特林循环为热力核心，面向低品位热能利用、离网区域供冷供热以及对能耗敏感的暖通场景。与常规蒸气压缩式系统相比，其动力来源不局限于电网电力，可结合工业余热、太阳能集热或小型生物质热源驱动，在偏远场站、海岛设施、移动能源舱等条件下具有更高的能源适配性。整体结构采用立式承压罐体布置，外部轮廓以圆柱筒体为主，顶部为椭圆形或碟形封头等封闭结构，底部设置收缩式接口段，便于与基础、管路或动力模块对接。这种形态并非单纯追求外观简洁，而是综合考虑了工质密封、换热流道组织、承压能力以及整机重心控制。筒体内部需要容纳膨胀腔、压缩腔、换热组件、回热单元及动力传递相关结构，外部则预留冷凝器、压缩机接口和暖通管路连接边界。在实际工程布置中，

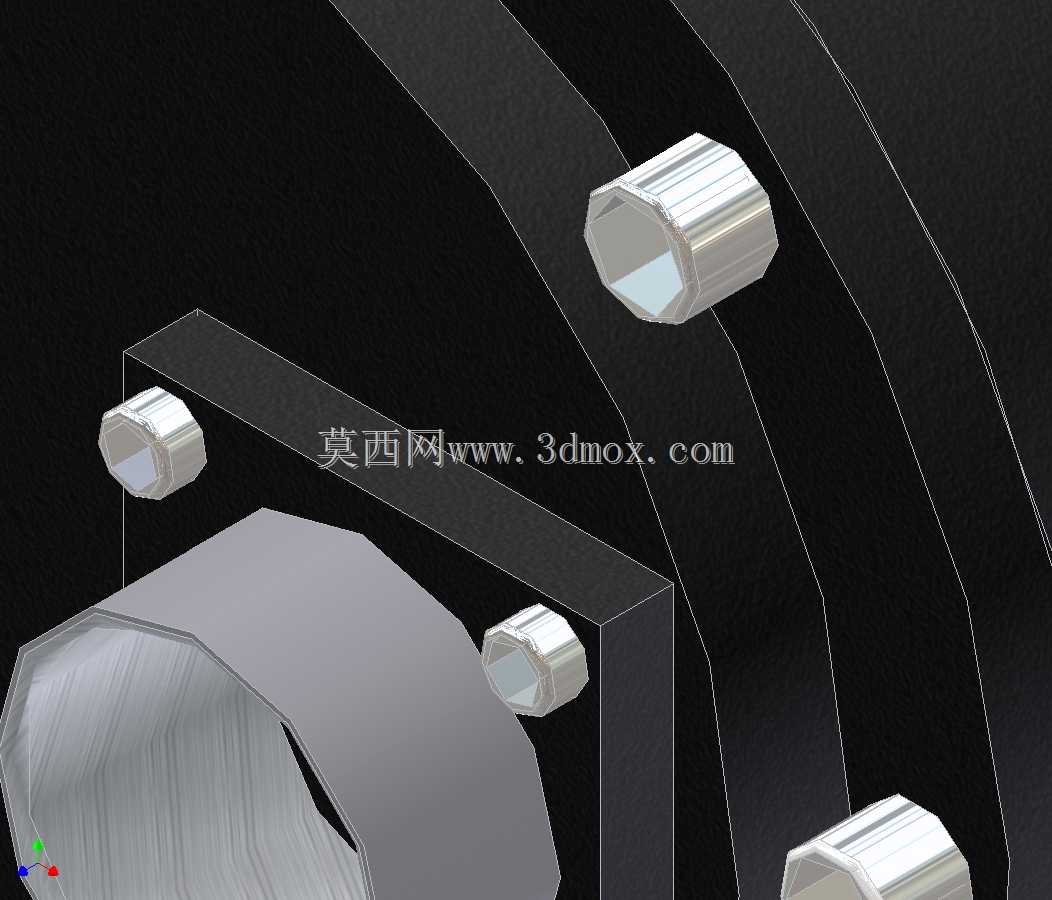

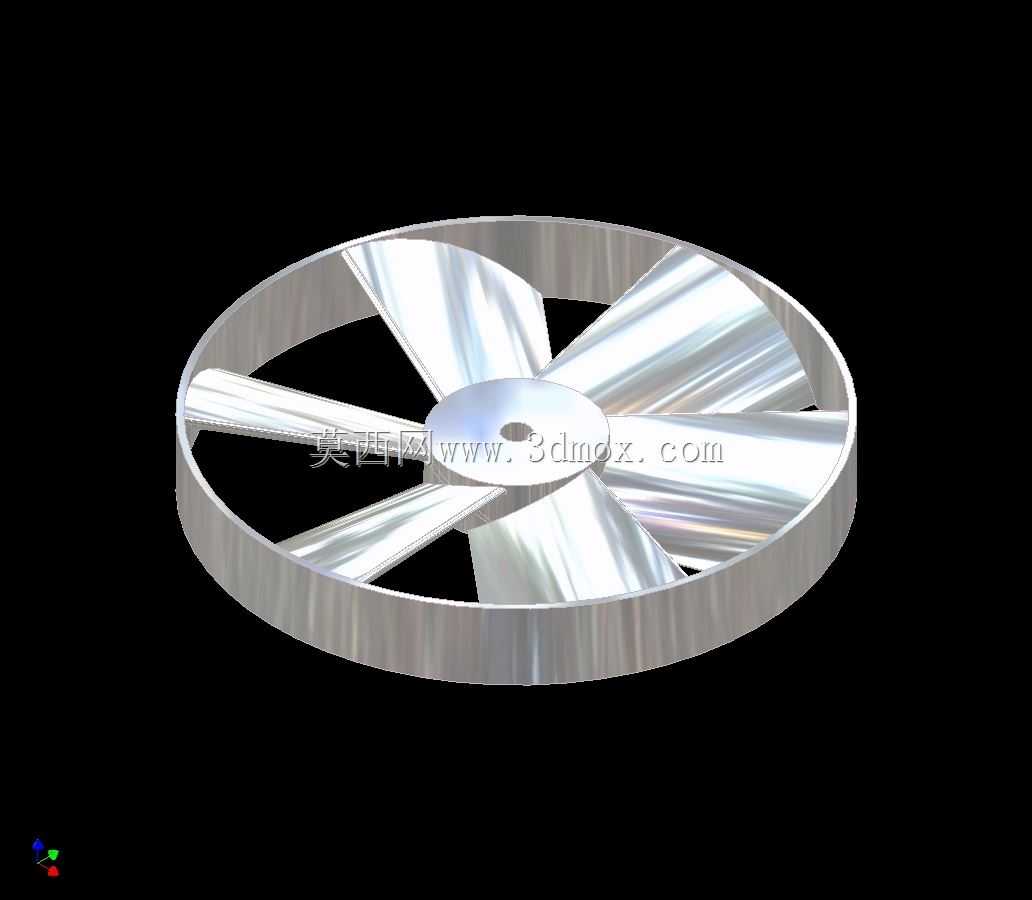

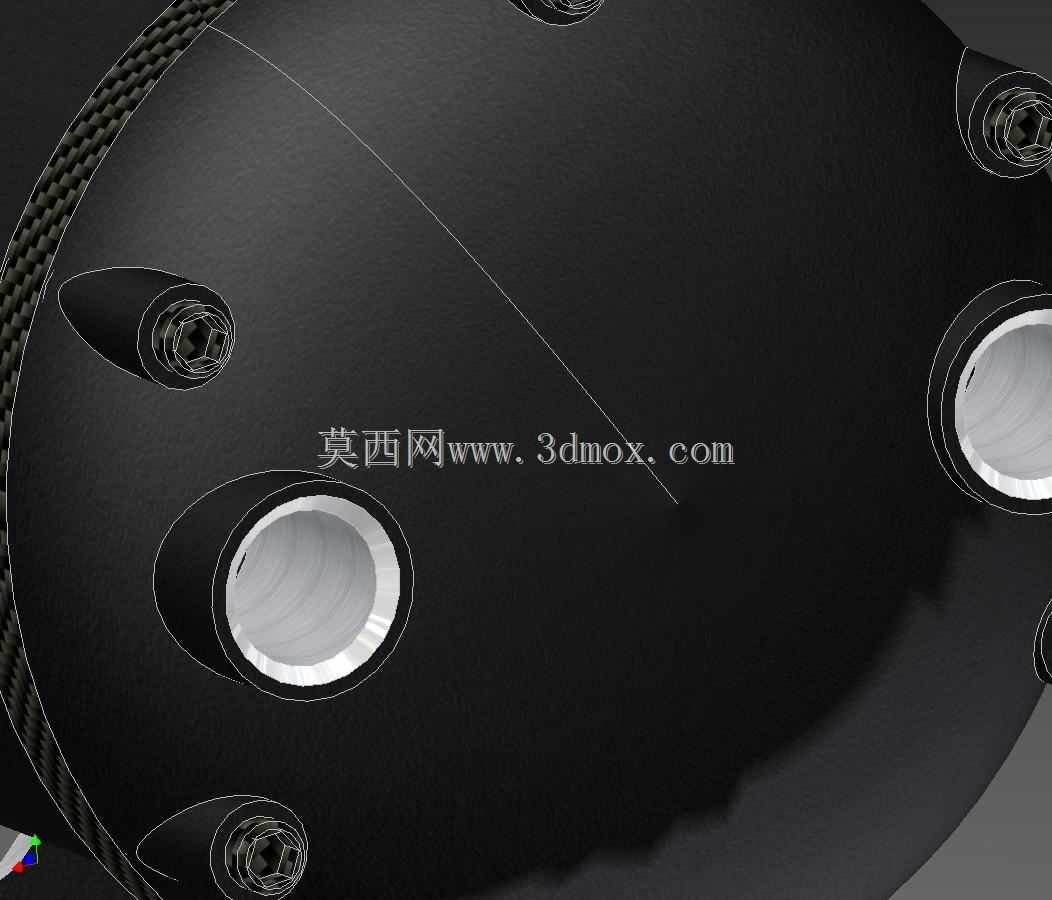

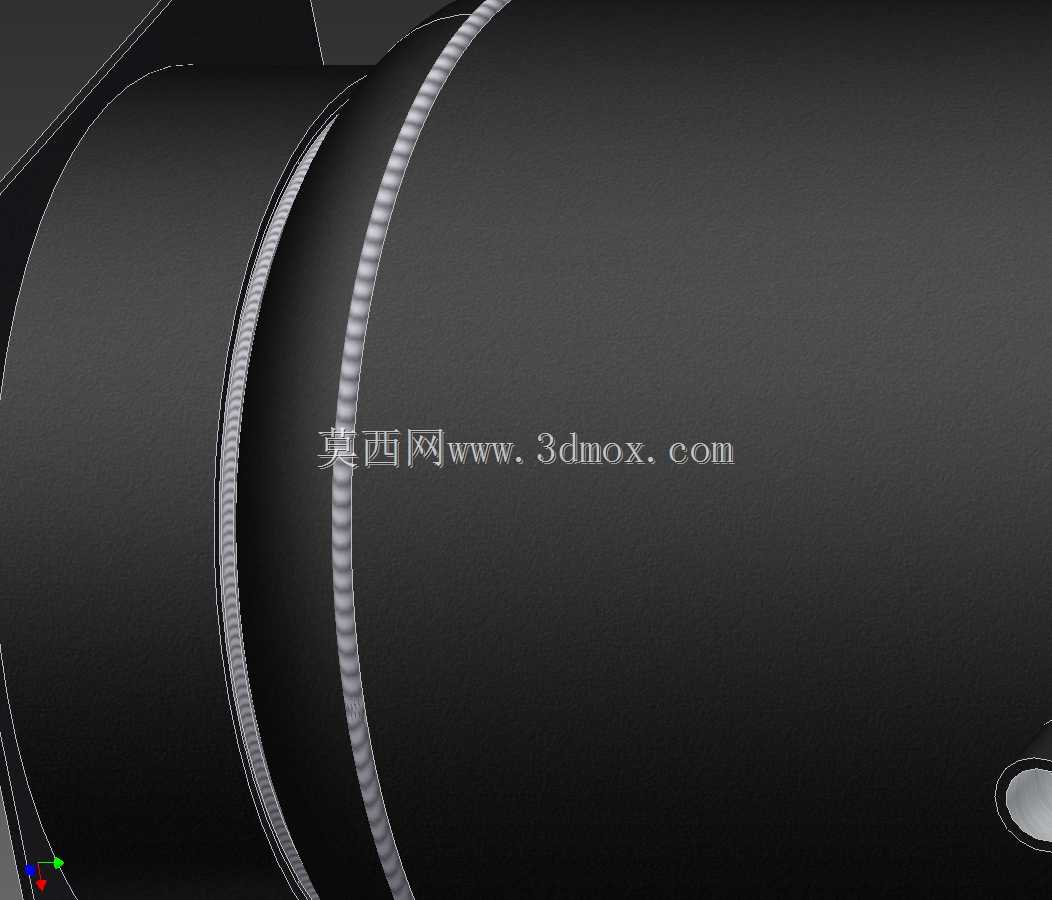

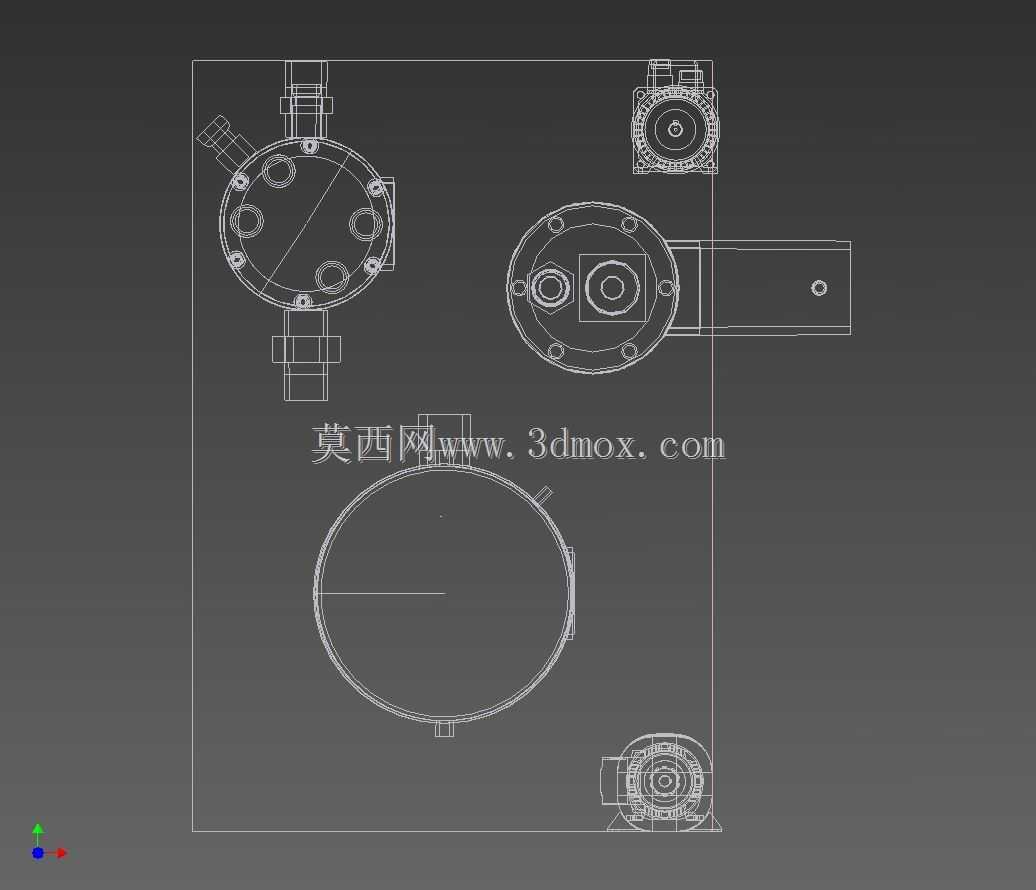

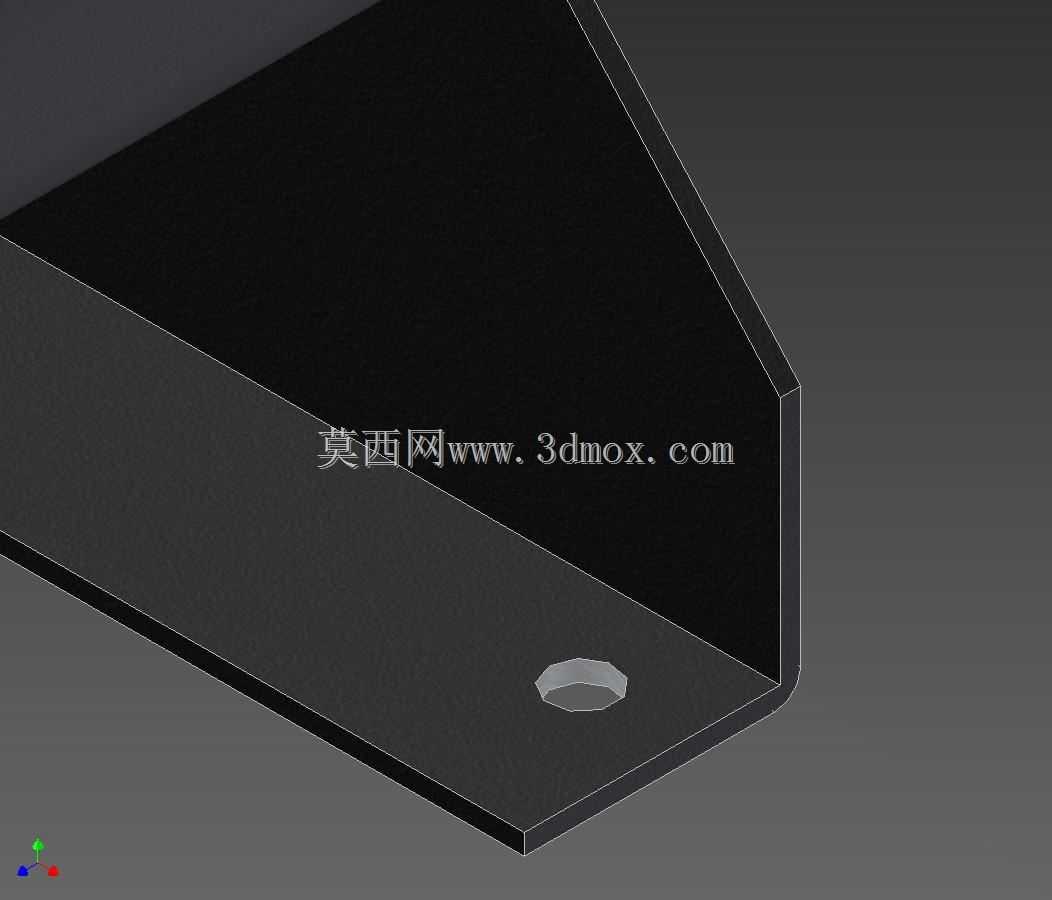

　　立式筒体能够减少占地面积，并使竖直方向上的温度梯度与工质流动方向相匹配。高温区通常集中在筒体上部或加热端，低温区靠近冷却端，中间通过回热器实现周期性蓄放热，从而降低外部热源与冷源之间的不可逆损失。对于暖通空调用途而言，装置并不直接等同于普通房间末端，而是作为冷热源总成存在，通过外接水路、风路或制冷剂回路，将冷量或热量输送至空调箱、风机盘管、辐射板等末端设备。设计时需要重点控制三个边界：一是筒体直径与安装空间的关系，二是底部接口与现场管路的对中方式，三是检修侧预留的拆装距离。由于斯特林装置对换热效率和密封性能较敏感，筒体壁厚、封头过渡半径、法兰位置以及支撑脚形式都需要结合压力等级与热变形进行校核。若整机用于移动平台，

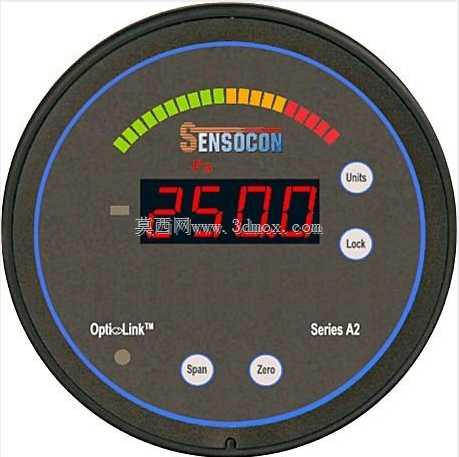

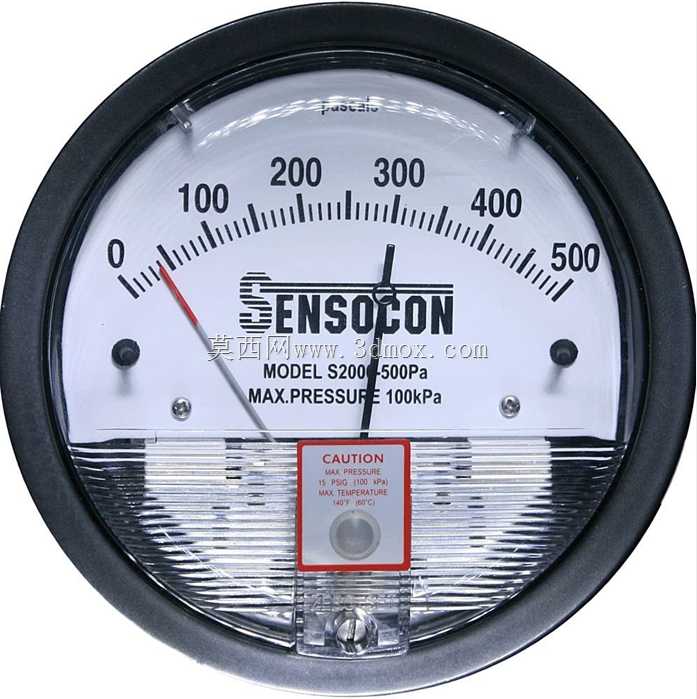

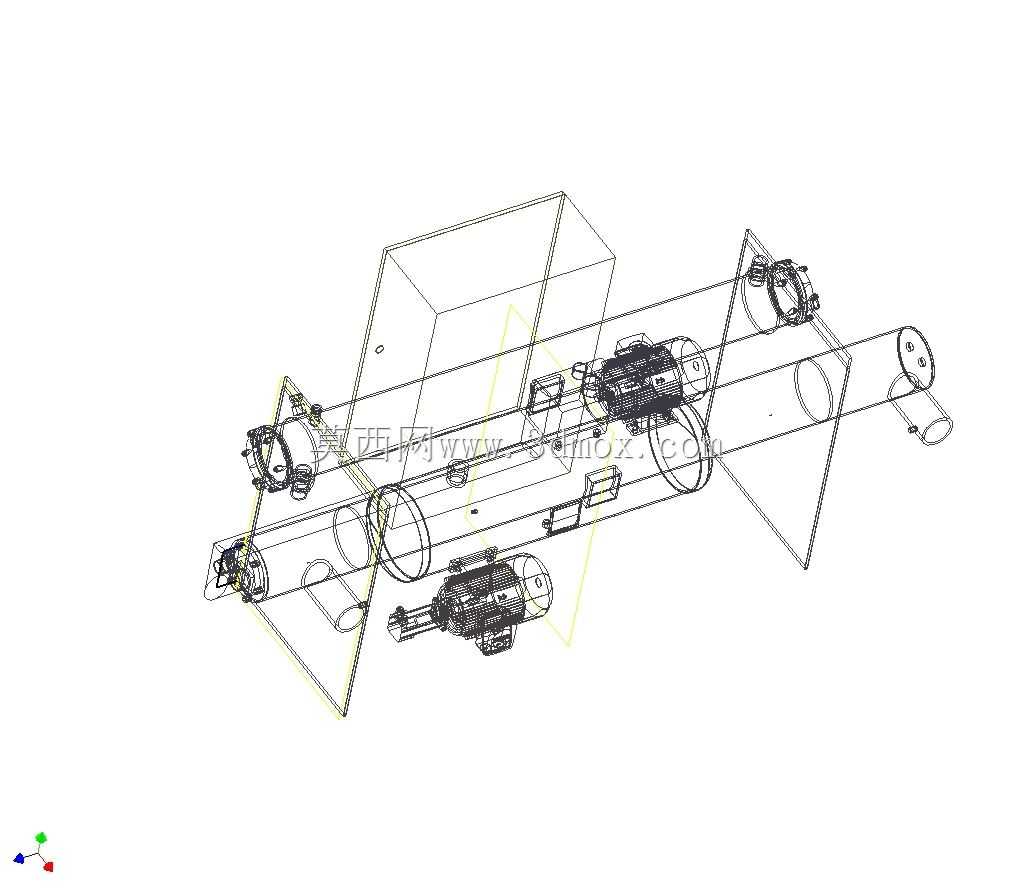

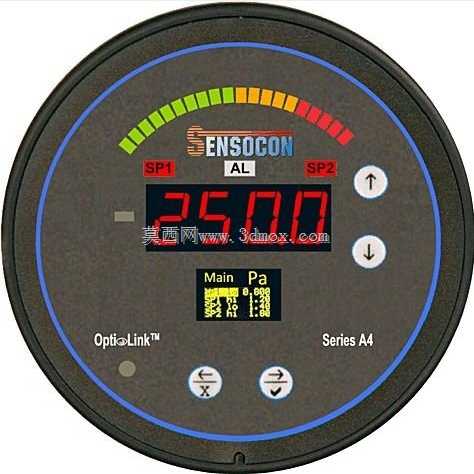

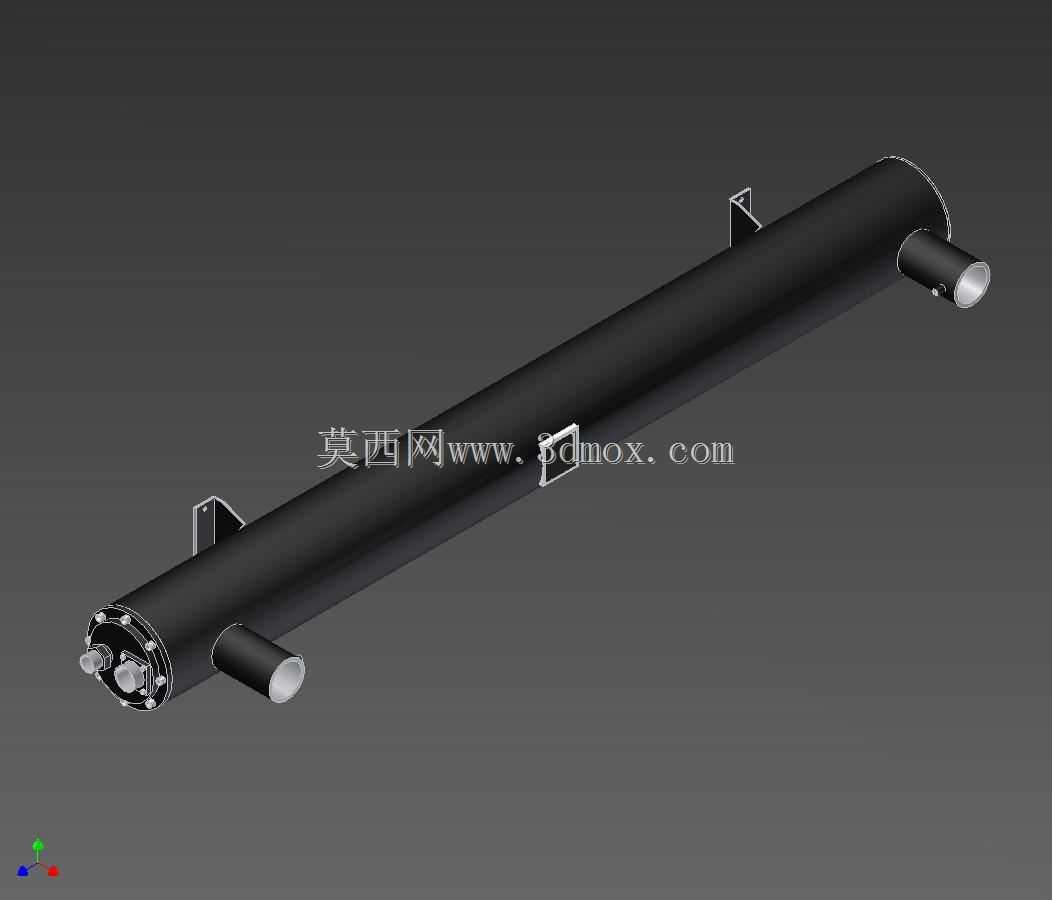

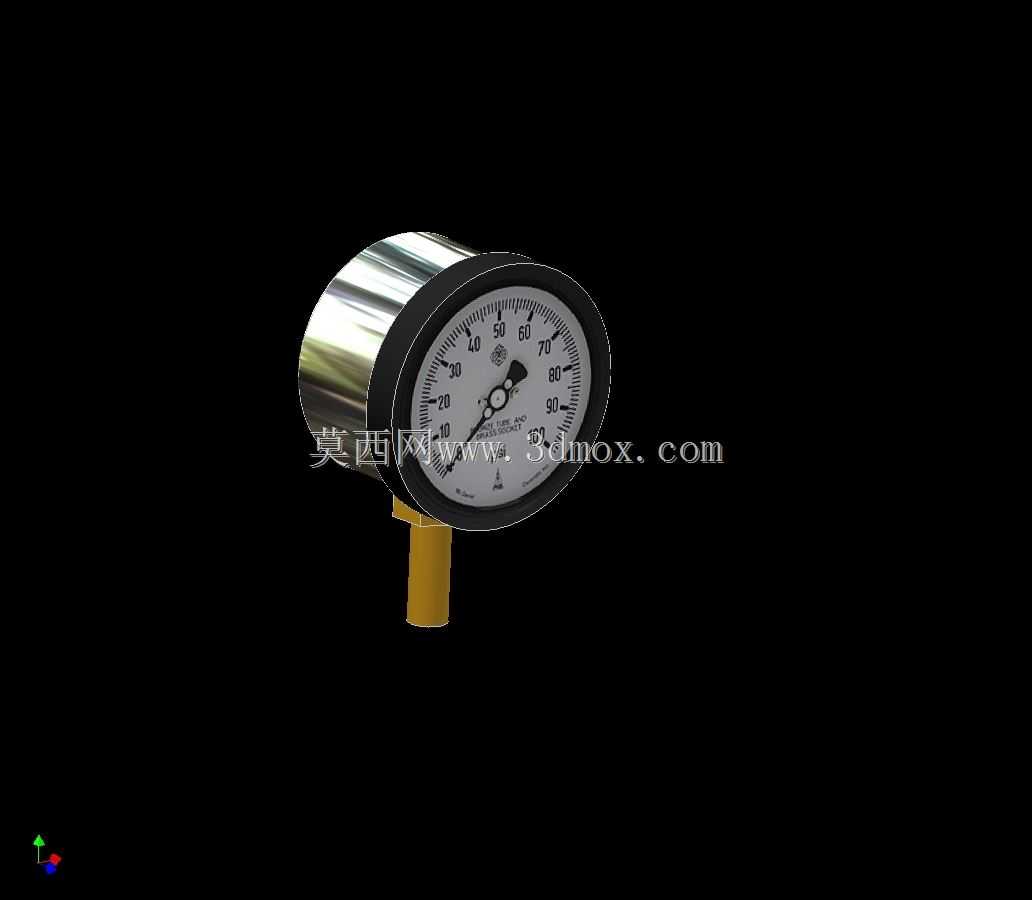

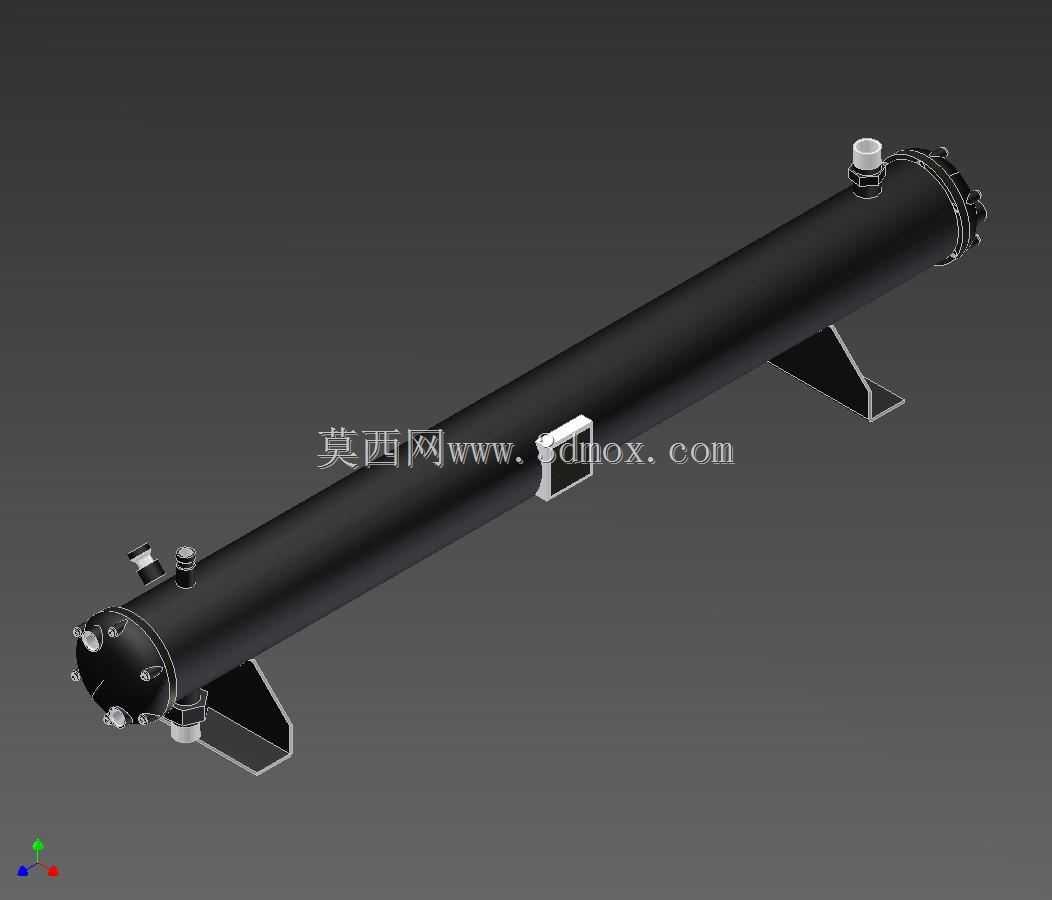

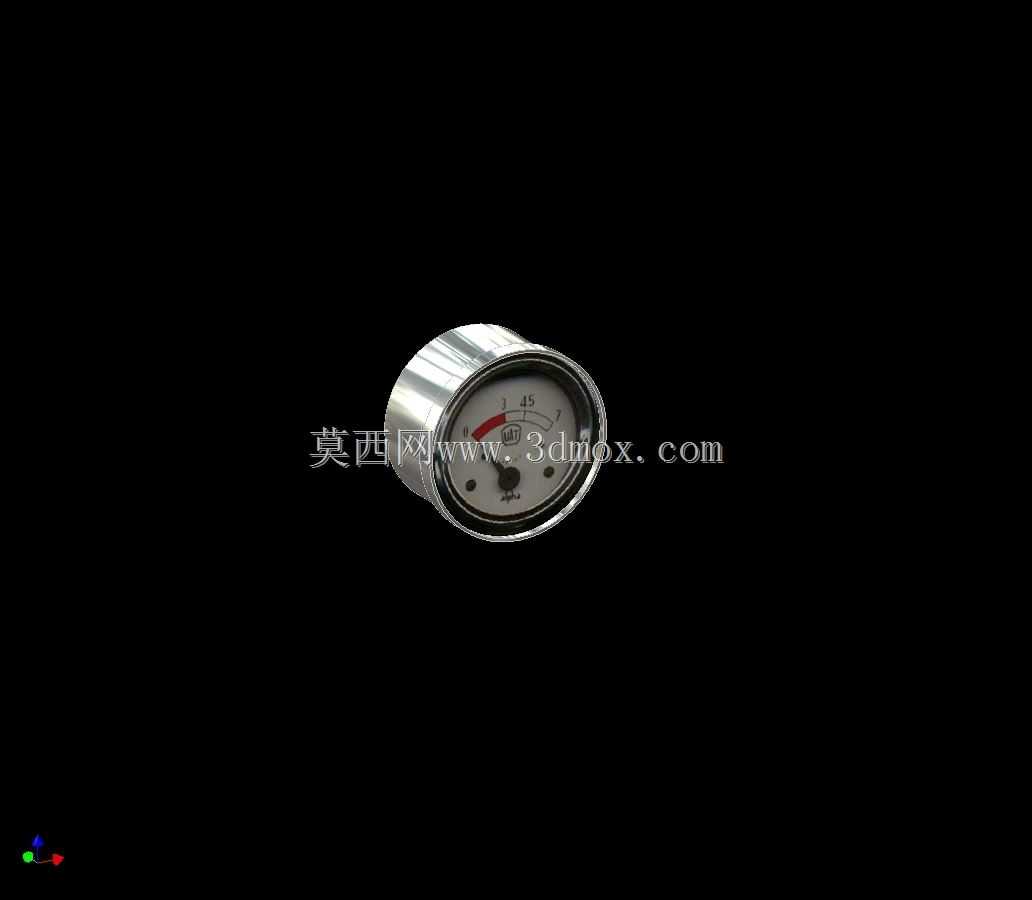

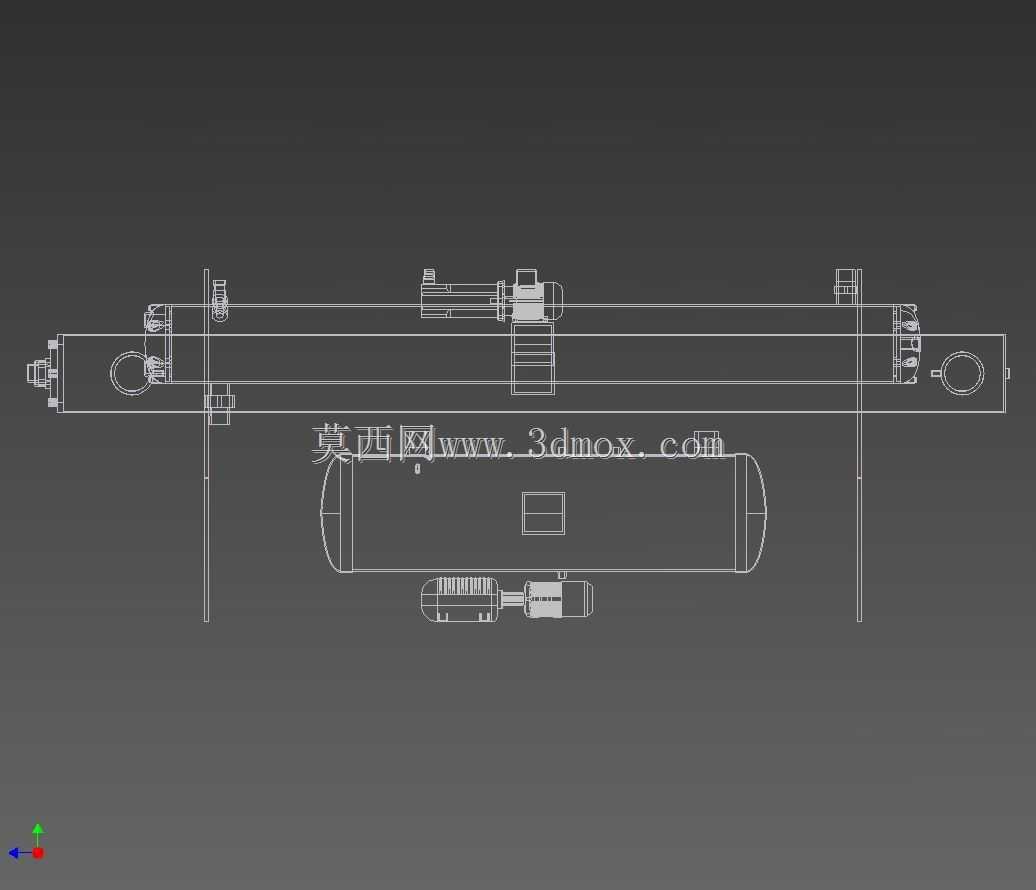

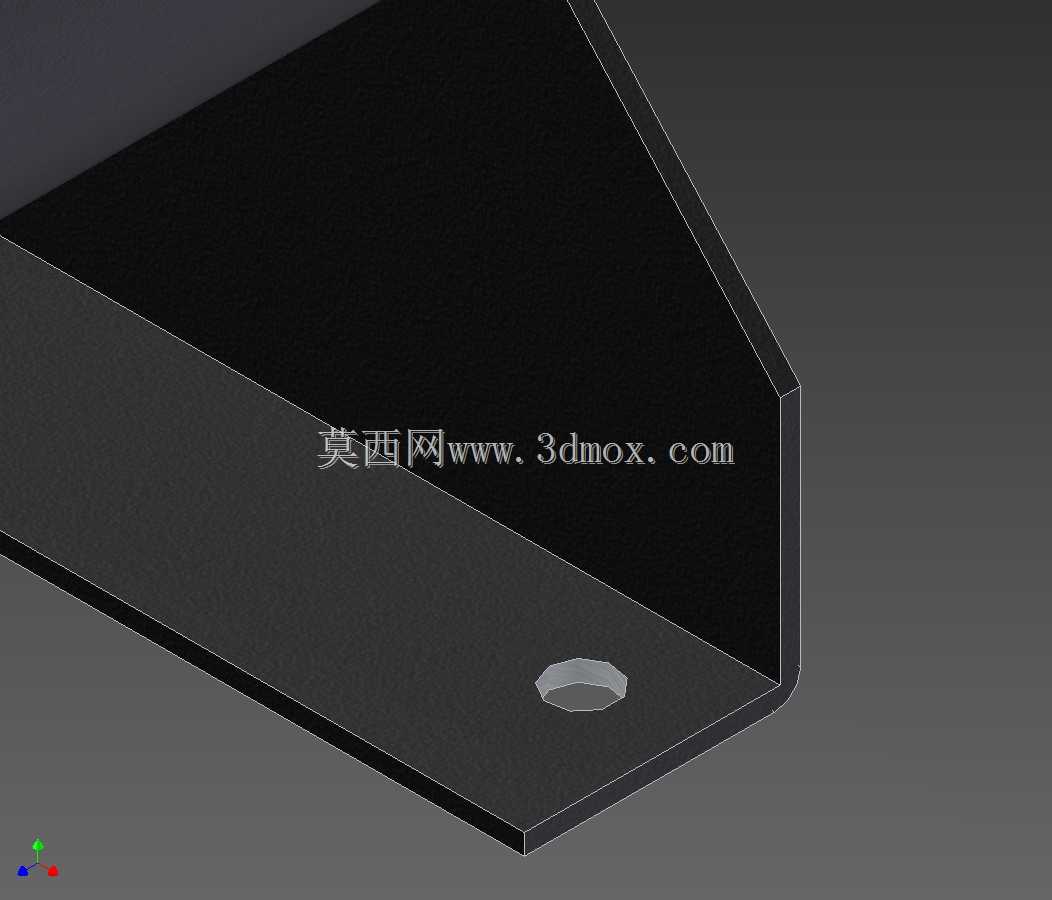

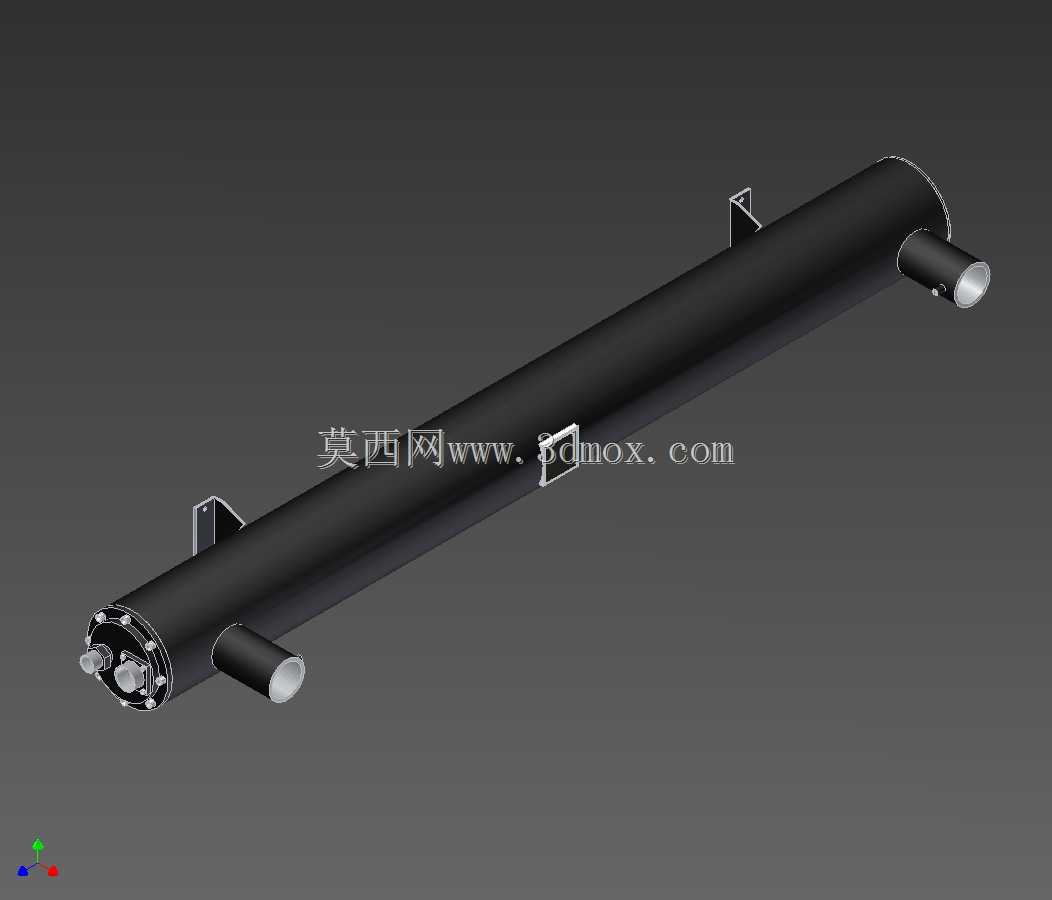

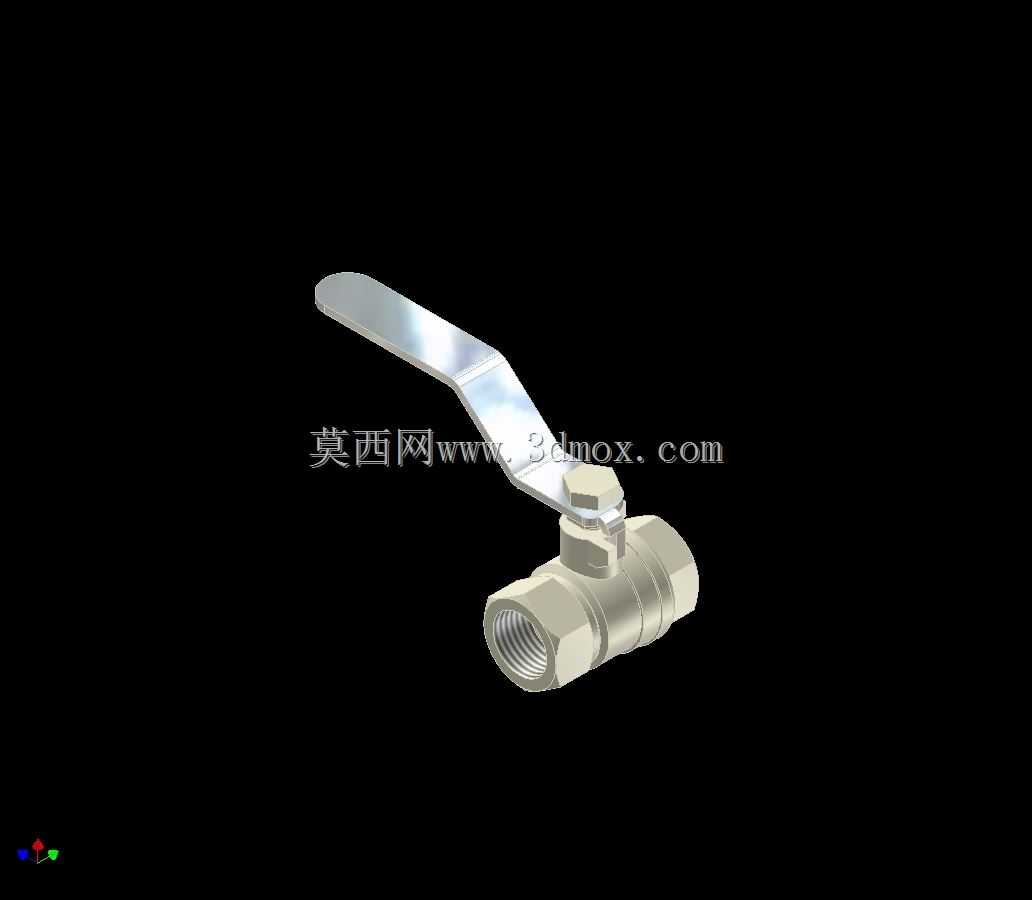

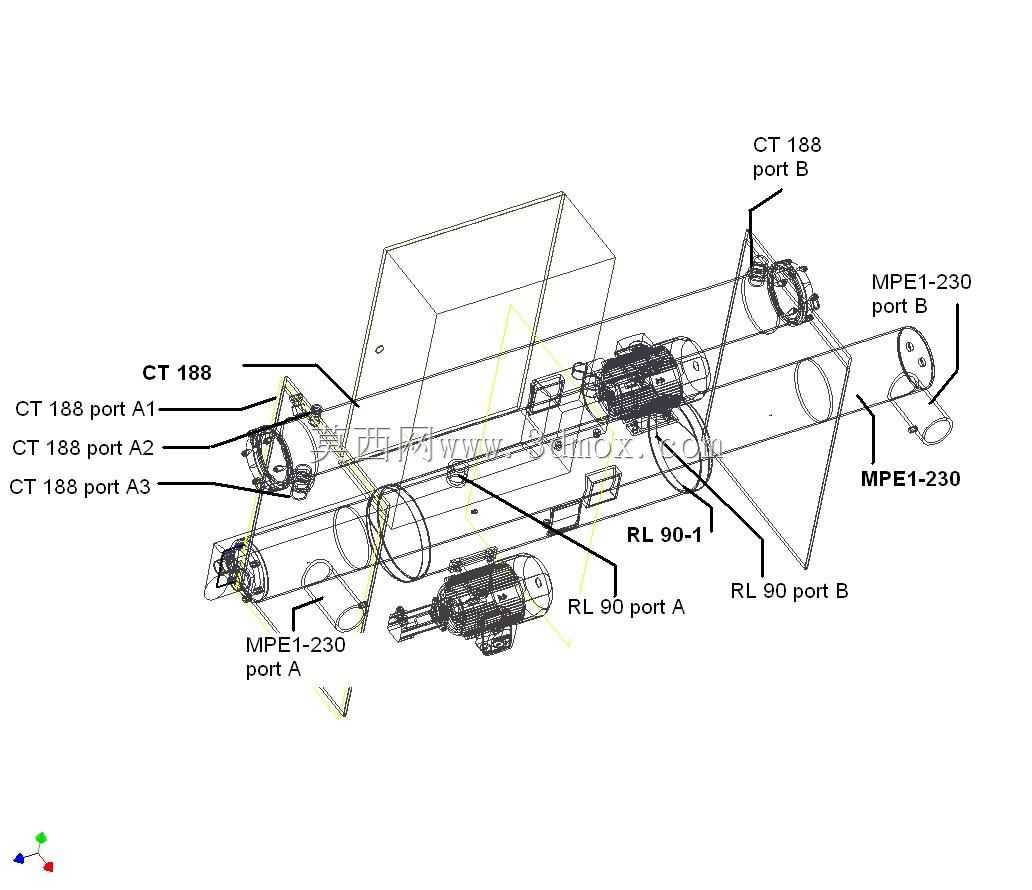

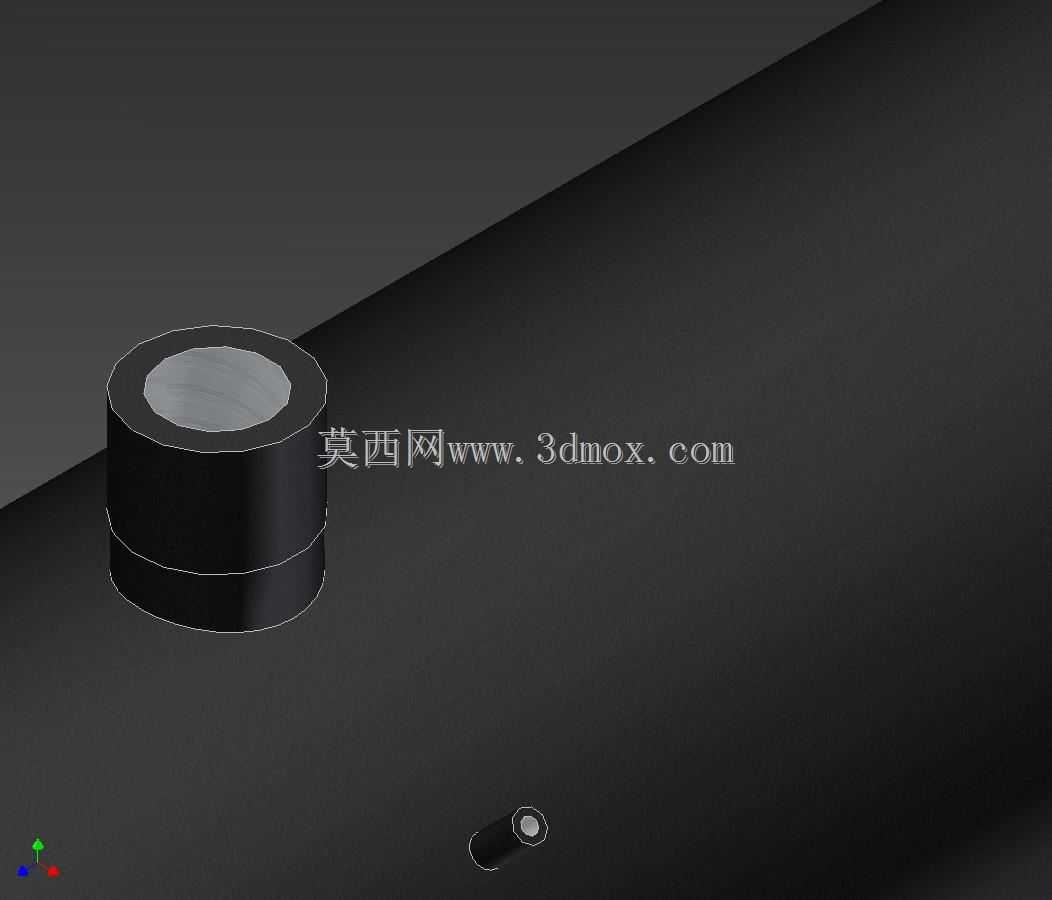

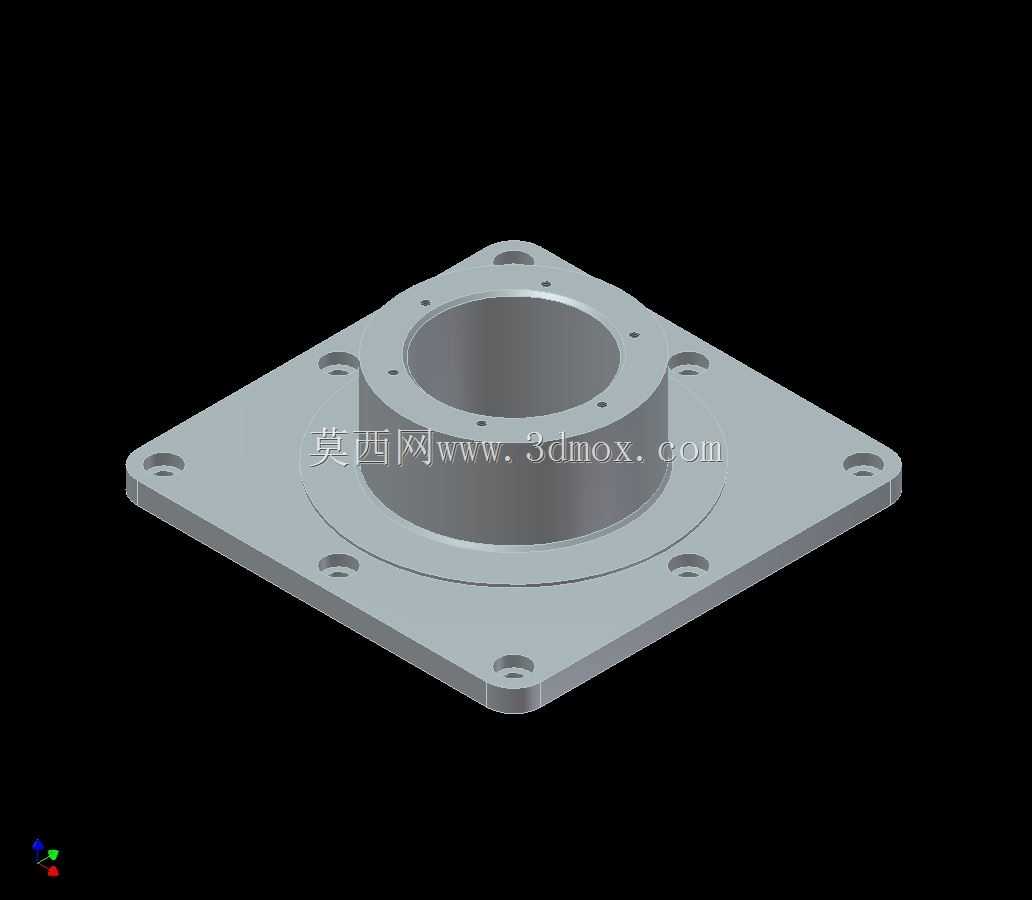

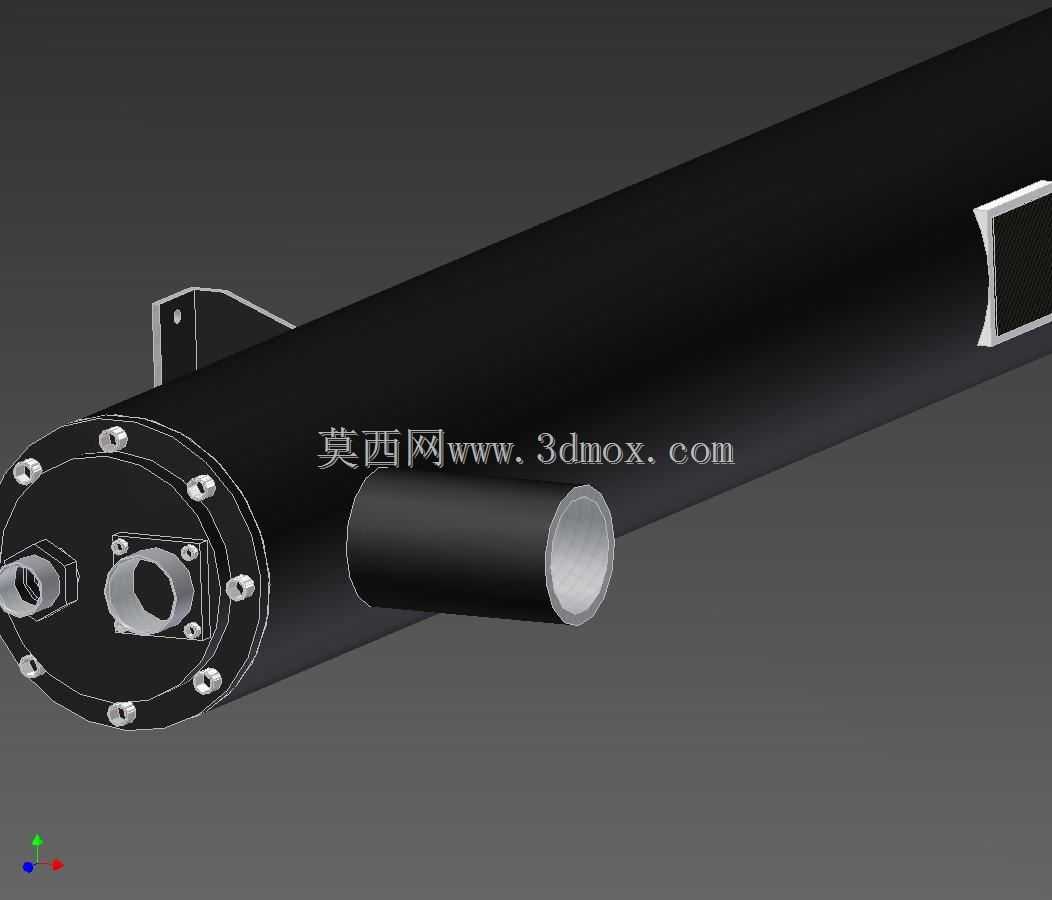

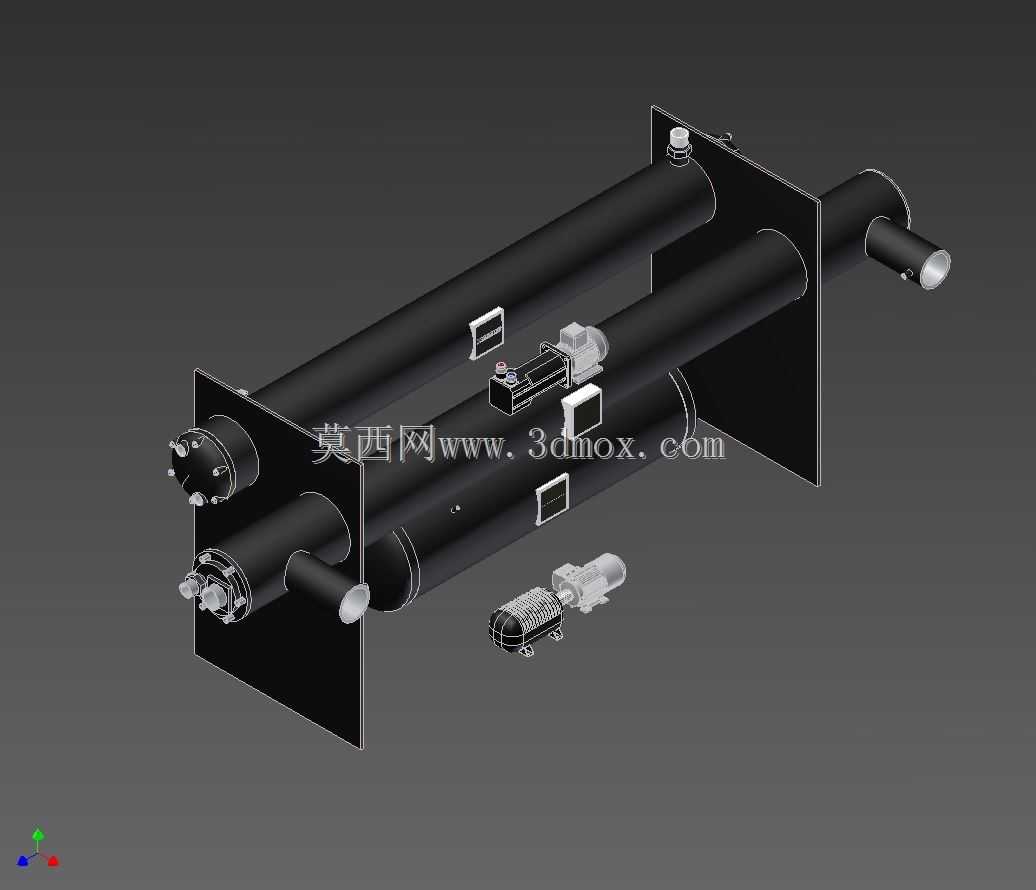

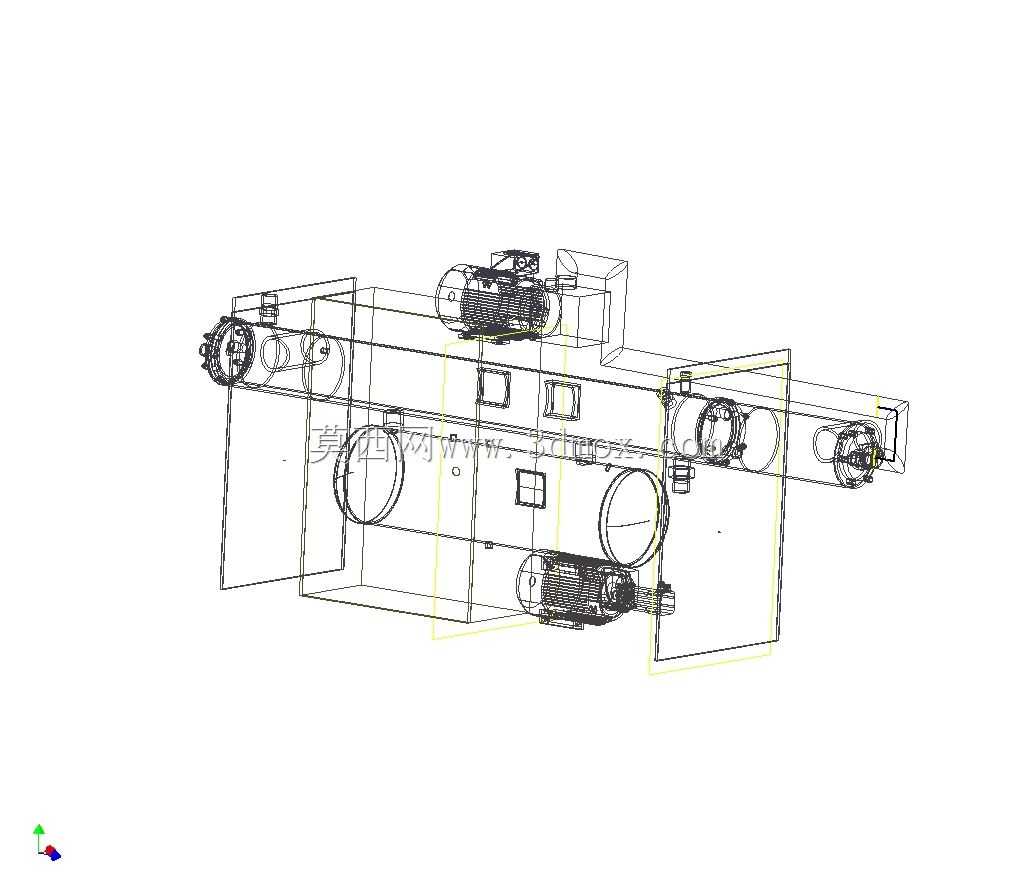

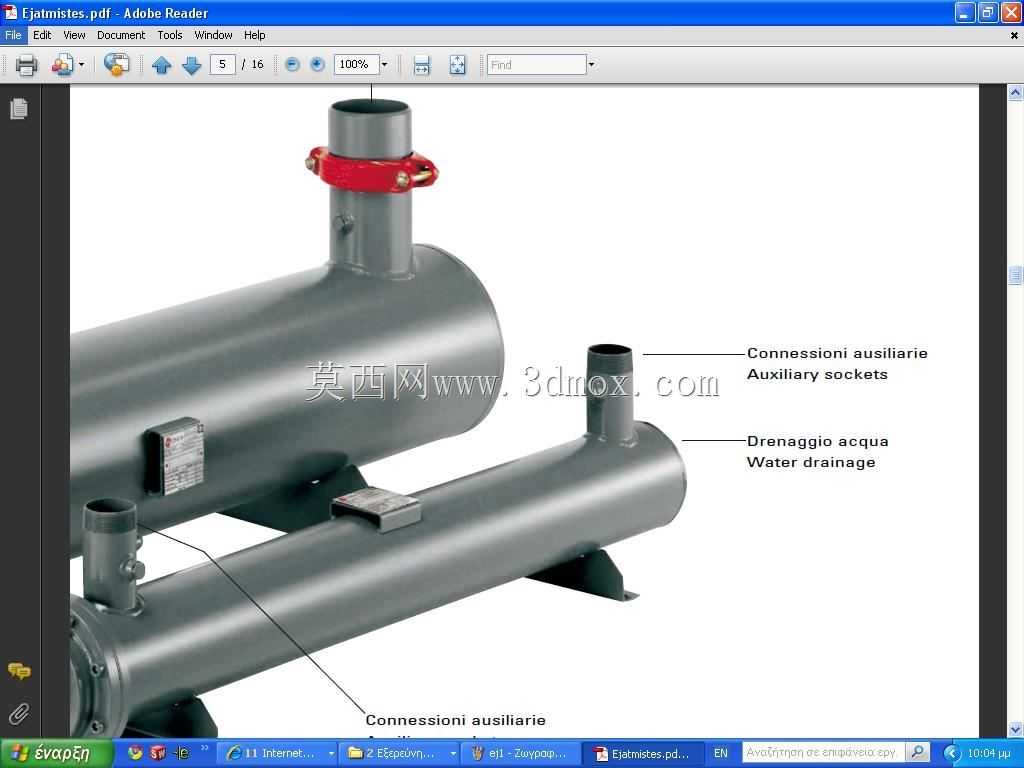

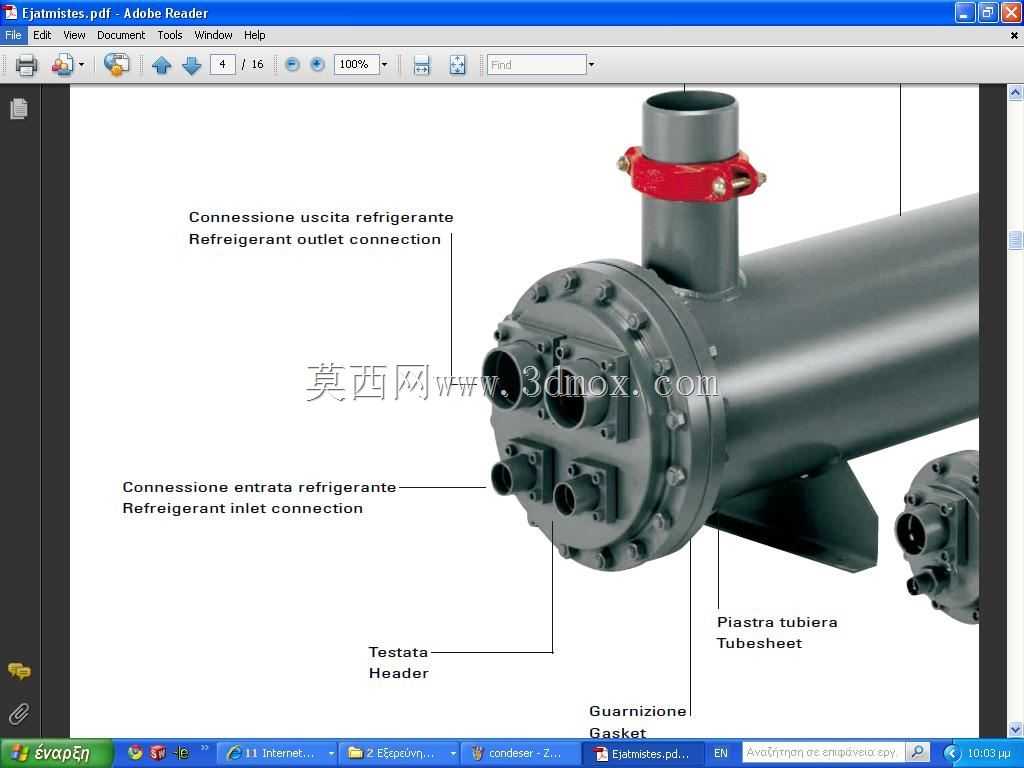

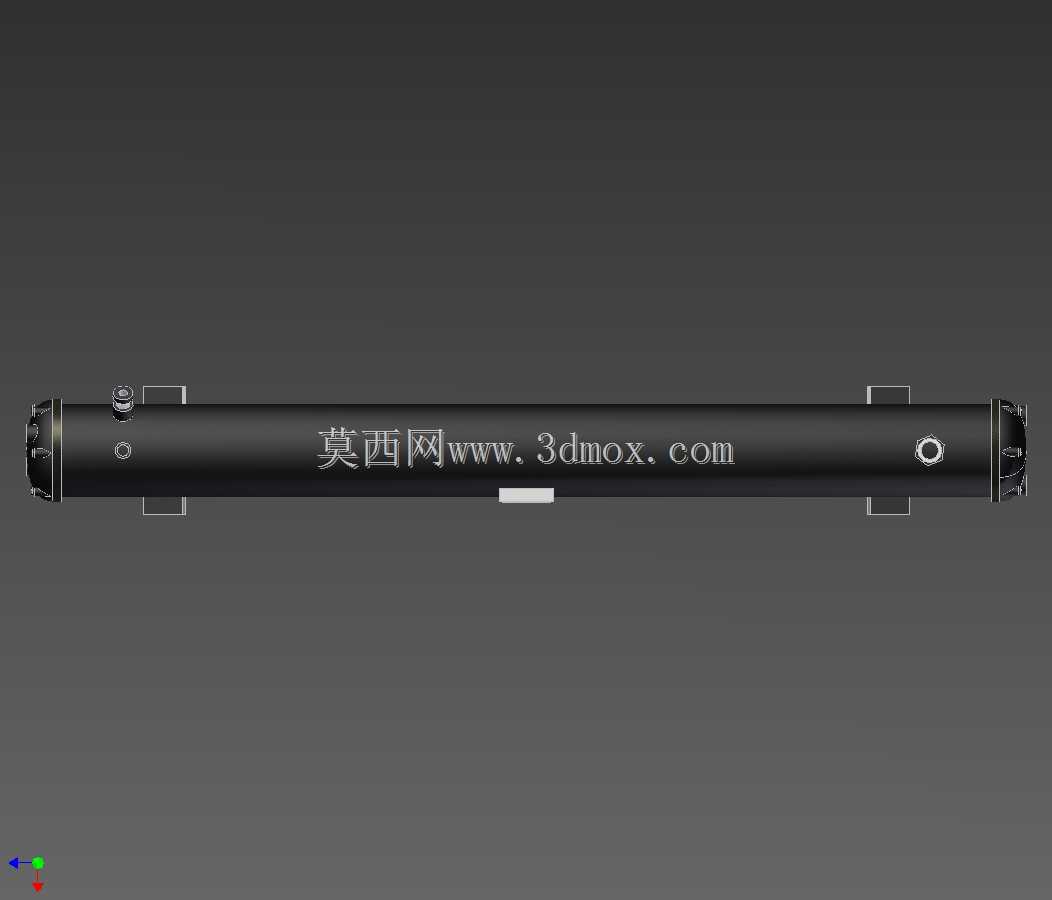

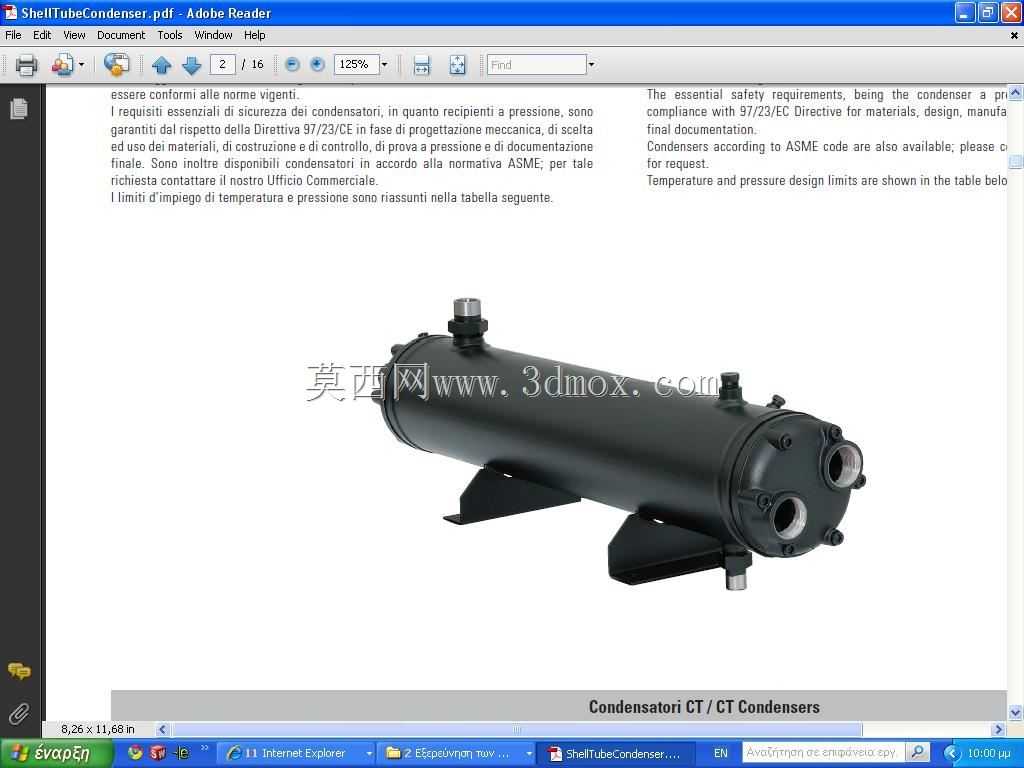

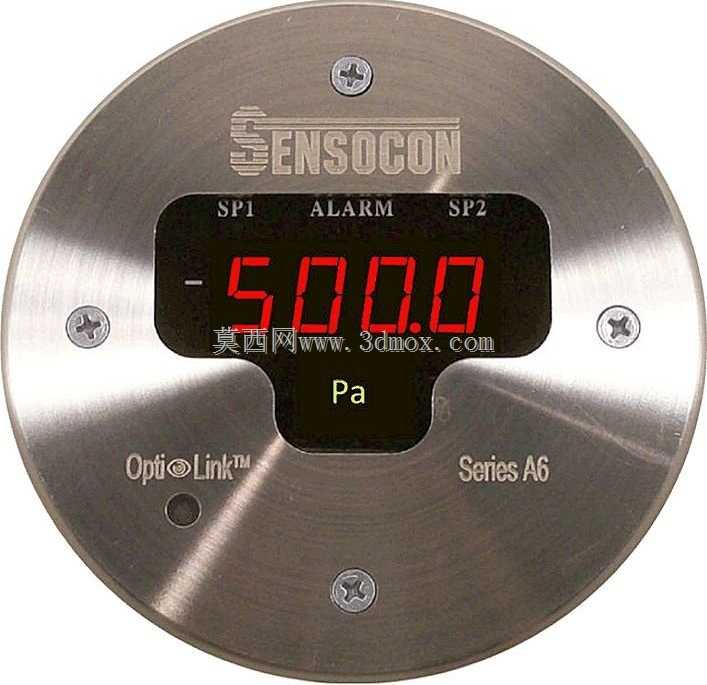

　　还应在底部增加减振或限位结构，避免活塞、连杆等运动部件在颠簸工况下产生偏载。从功能划分看，冷凝器承担高温侧热量向外排放的任务，压缩机部分负责工质压力循环，而斯特林动力单元则将热能转化为机械功或直接驱动压缩过程。三者在总装层面被整合为紧凑总成，但在流路上仍需保持清晰分区，避免高温排气与低温回液相互干扰。筒体表面可视作主要承压边界，其上应尽量减少不必要的开孔；各类传感器、安全阀、充注口和排污口宜集中布置在便于操作的高度，并通过管接头统一引出。对于结构建模人员，建模时应先建立主轴线和关键安装基准，再围绕轴线完成筒体、封头、底座及内部运动件的层级装配。外形尺寸控制不能只看静态包络，还需考虑保温层厚度、

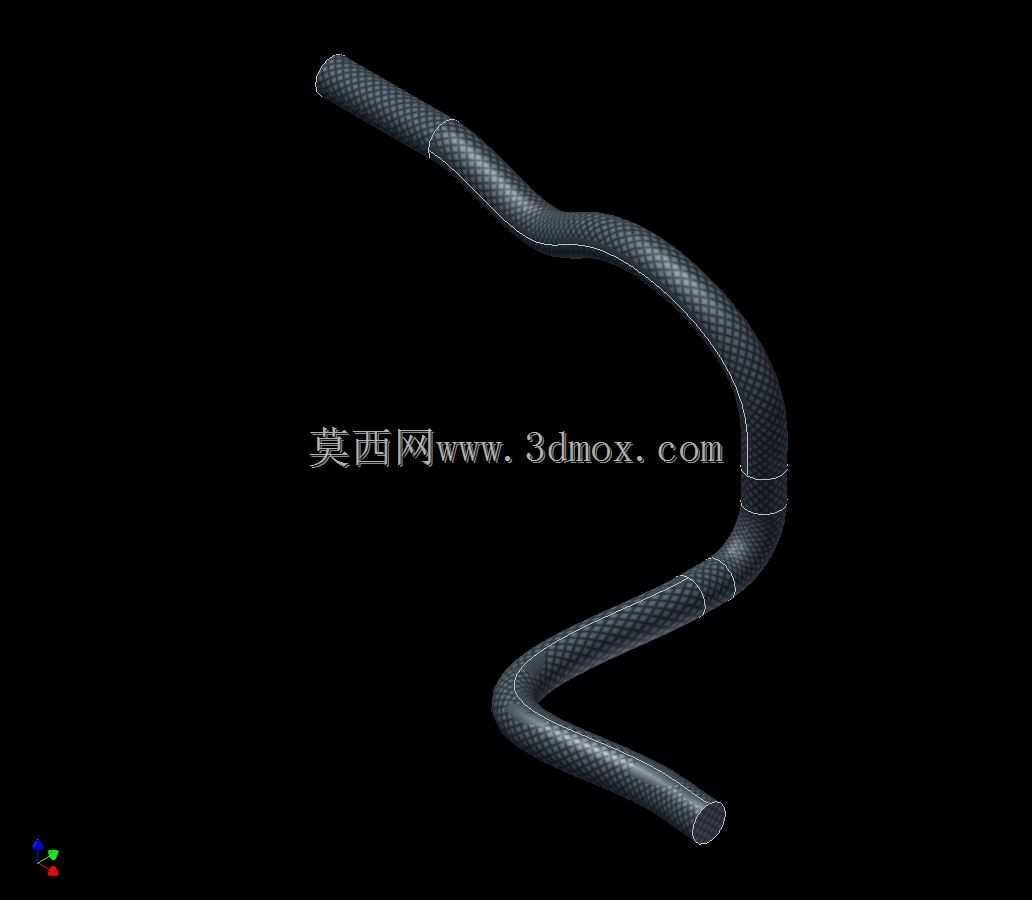

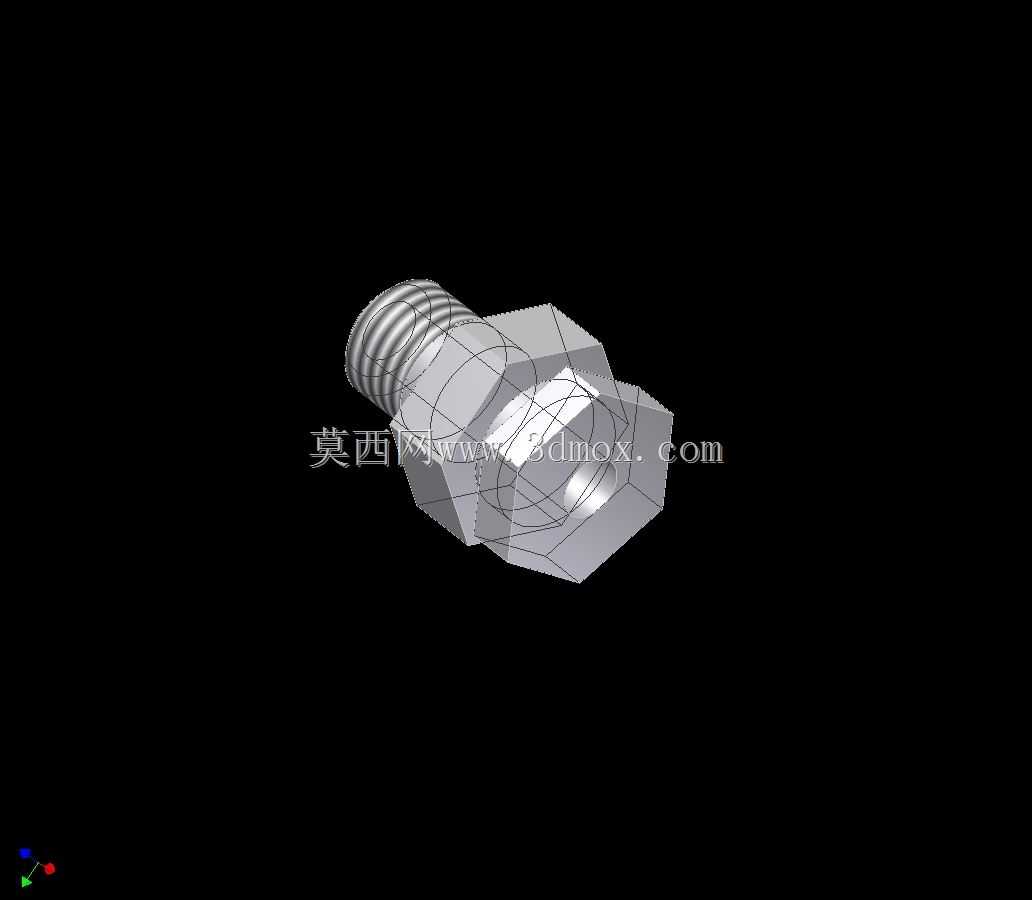

　　外接法兰旋转半径以及维护时抽出换热芯体所需的空间。若装置与电力模块联动，还应在侧面预留控制柜或接线箱的安装面，并保证热源管路与电气元件之间有足够隔热距离。暖通系统长期运行时，凝露、振动和热胀冷缩是常见问题，因此底部接口宜采用柔性连接或设置补偿段，支撑结构则应避免与建筑刚性固接。该模型的价值在于把斯特林动力循环、压缩冷凝功能和暖通空调应用整合到同一立式总成中，便于设计者评估整机布置、接口关系和安装边界，也可为低能耗冷热源设备的方案比选提供直观结构参考。
