基于苏格兰轭机构的止动轭式空气压缩装置

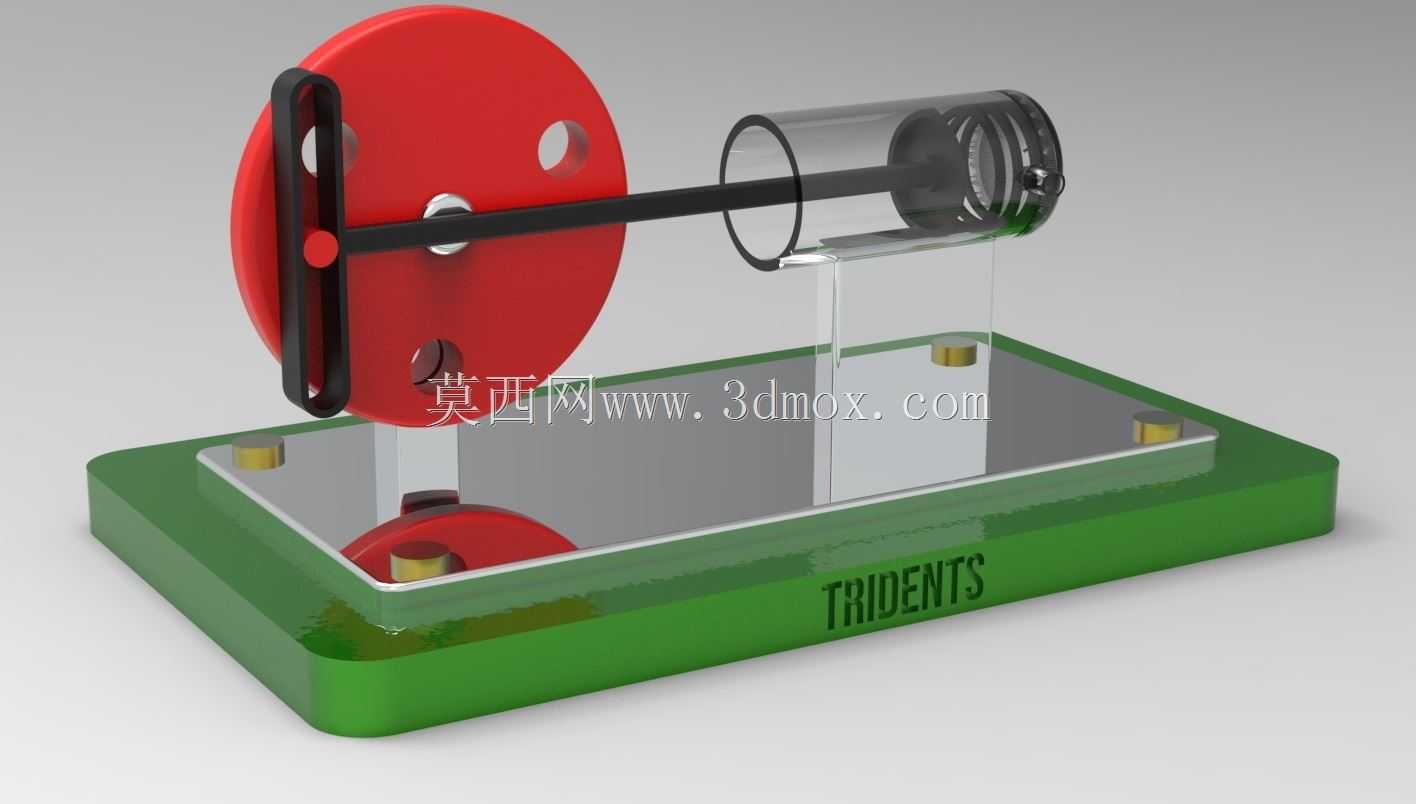

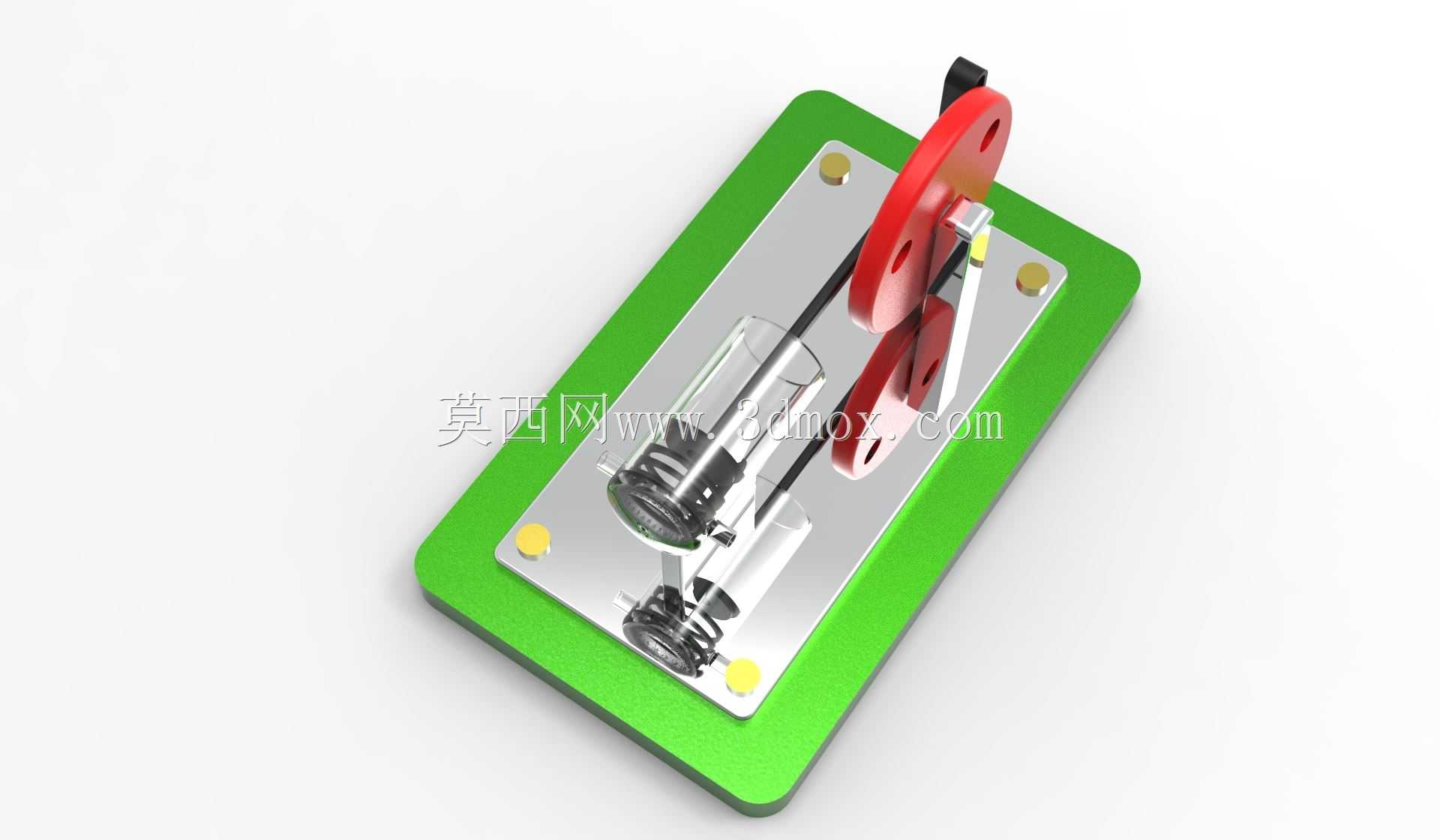

　　这款压缩装置采用经典Scotch-Yoke也就是苏格兰轭传动结构，区别于常规曲柄连杆压缩结构，其轭架直接将曲柄的旋转运动转化为活塞的纯直线往复运动，从根源上消除了连杆摆动带来的活塞侧推力，能大幅降低气缸壁与活塞环的偏磨损耗，延长密封件的更换周期，在小排量低压供气场景下的运行稳定性表现突出。从结构布局来看，装置整体采用集成式台座设计，绿色树脂材质的台座预留了四个定位安装孔位，可直接通过螺栓固定在实验台架或小型设备的安装基板上，台座上部通过两根透明亚克力支撑柱分别承托传动端与气缸端，两个支撑点的同轴度公差控制在0.02mm以内，避免长行程传动过程中出现活塞杆挠曲变形。传动端的红色轮盘为集成式曲柄飞轮，轮盘边缘做了加厚处理，

　　转动惯量经过匹配计算，能抵消活塞往复运动的惯性冲击，让整机运行更平顺，轮盘上开设的两个减重孔在不降低结构强度的前提下减少了转动惯量冗余，轭架部分采用黑色耐磨材质加工，与曲柄销的配合间隙预留了热膨胀余量，长时间连续运行也不会出现卡滞问题。气缸部分采用透明可视化缸筒设计，能直接观察活塞的往复运动状态，方便教学演示或机构调试时直观判断运行行程是否到位，活塞上的密封环采用双道密封结构，可满足0.2-0.6MPa区间的低压供气需求，适用于小型实验台供气、教学模型演示、低压气动回路测试等场景。设计过程中对各运动部件的干涉情况做了完整校验，轮盘转动全行程内，轭架、活塞杆、支撑柱之间无运动干涉，安装边界方面，

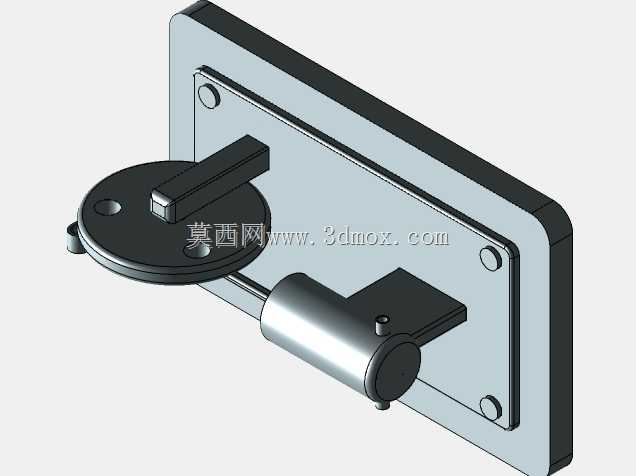

　　整机横向最大尺寸为曲柄轮盘最外端到气缸尾部的距离，纵向尺寸不超过台座宽度，垂直方向最高处为轮盘顶端，安装时只需预留出轮盘转动的安全空间即可，不需要额外预留过大的操作间隙。这类基于苏格兰轭机构的压缩装置，相比同排量曲柄连杆结构，零件数量更少，装配难度更低，传动效率可提升8%左右，尤其适合用于教学演示场景，能让学习者直观理解旋转运动转直线运动的传动原理，也可作为小型低压供气单元集成到桌面级气动实验设备中，缸筒的透明设计也方便观察进气、压缩、排气的完整工作过程，帮助初学者快速理解空气压缩机的基本工作逻辑。
