带双侧安装支座的TVN型轴承结构

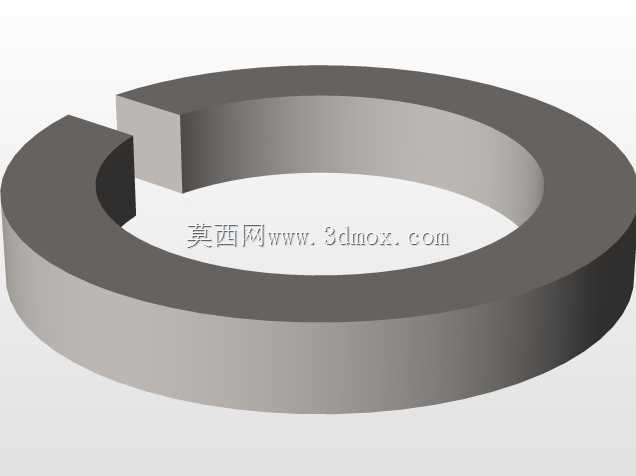

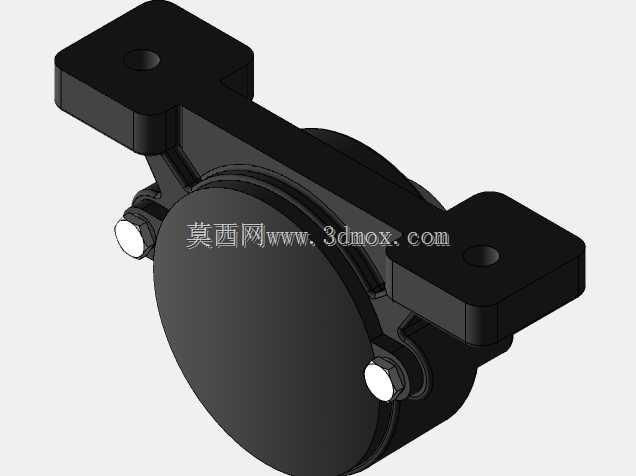

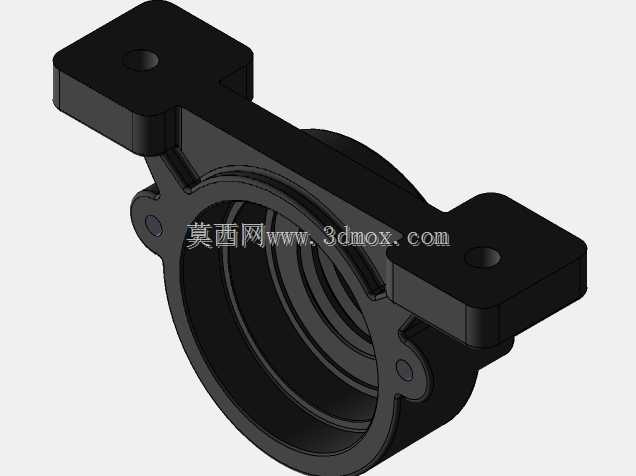

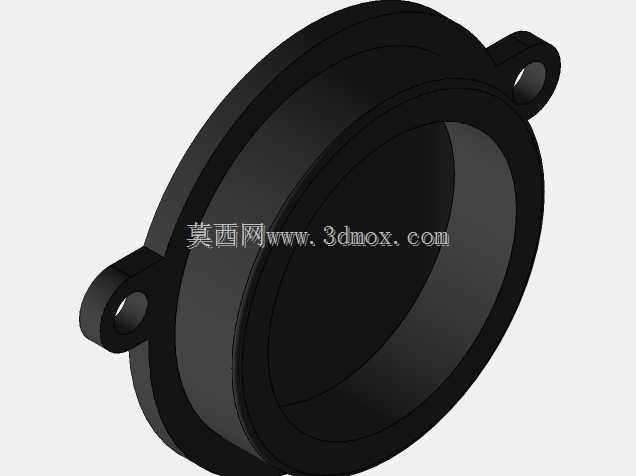

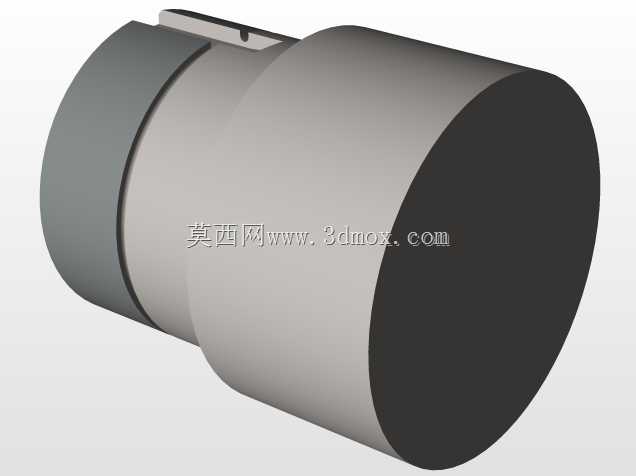

　　这类带双侧安装耳座的轴承结构，常被应用在中小载荷的回转传动场景中，比如轻工输送线的从动辊支撑、小型检测设备的转轴定位、户外传感装置的回转铰接部位，相比标准无座轴承，它不需要额外加工轴承安装座，能直接通过耳座上的安装孔固定在设备机架上，大幅减少现场装配的加工工作量。从结构设计来看，主体轴承外圈被集成在中部的圆形基座内，两侧向外延伸出对称的矩形安装耳，每个耳座上加工有沉头安装孔，安装时螺栓穿过沉孔可将整个轴承组件牢牢固定在安装平面上，沉孔设计能让螺栓头完全没入耳座平面内，不会突出干涉周边的运动部件，这点在紧凑安装空间里尤为实用。轴承本体的内圈用于穿装传动轴，侧面预留的紧定螺钉孔可以在轴穿入后拧紧螺钉，将内圈与轴锁死，

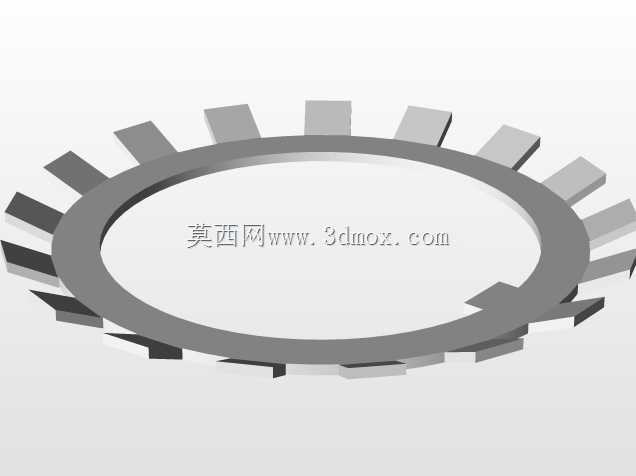

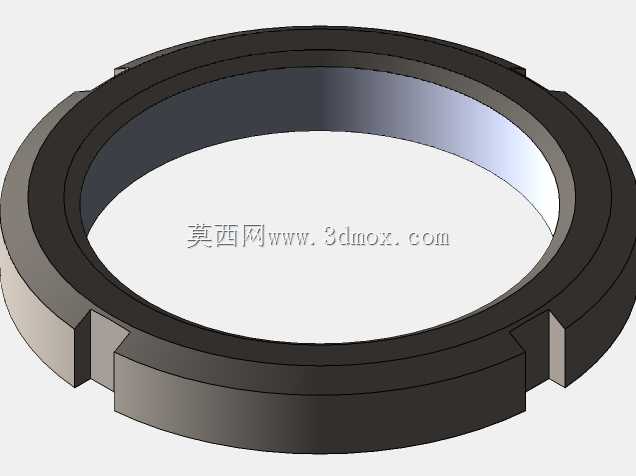

　　避免轴运转时和内圈出现相对滑动，这种锁止方式对轴的加工精度要求不高，不需要在轴上加工卡簧槽或者锁紧螺母定位台阶，适合轻量化、低成本的传动场景。两个安装耳的中心距、耳座厚度、中部轴承基座的外径都经过匹配设计，安装时需要注意预留的边界尺寸：耳座外侧到轴承中心的距离要和机架上的安装空位匹配，轴承基座的轴向厚度要和周边传动件的轴向间隙匹配，避免安装后出现轴系干涉。设计这类轴承结构时，首先要确认承载方向，这类带双侧耳座的轴承主要承受径向载荷，也能承受一定的轴向窜动力，不适合大偏载的工况，如果工况存在较大的倾覆力矩，需要加大耳座的厚度或者增加安装螺栓的数量来提升整体刚性。轴承外圈和中部基座采用过盈配合压装，压装时要保证压装力均匀作用在外圈端面，

　　不能压到内圈或者密封结构，避免损坏轴承内部的滚动体和保持架。侧面的紧定螺钉位置要避开安装耳的加强筋位置，保证拧紧操作时有足够的扳手空间，实际装配时通常会在螺钉端头点涂少量螺纹胶，防止设备运转时的振动导致螺钉松脱。从安装流程来看，先将轴承组件通过两个耳座的螺栓固定在机架上，确认安装面平整无翘曲，再将传动轴从轴承内圈穿入，调整轴的轴向位置到设计点位后，拧紧侧面的两个紧定螺钉，最后手动转动轴检查是否存在卡滞、转动不顺的情况，如果有卡滞要检查安装面是否平整、轴是否存在同轴度偏差，不要强行锁紧螺栓导致轴承座变形，影响轴承的使用寿命。这类集成式轴承结构相比分体式的轴承加轴承座设计，减少了零件数量，降低了装配时的同轴度调整难度，在小批量设备生产、

　　非标自动化设备改造场景中应用十分广泛，尤其是在安装空间受限、无法布置大型轴承座的位置，这种紧凑的双侧耳座结构能在保证支撑强度的前提下，尽可能缩小安装占用空间。耳座和中部基座采用一体化结构设计，避免了分体装配带来的累积误差，整体刚性更好，在频繁启停、正反转的传动场景下，也不会出现连接部位松动的问题。需要注意的是，这类轴承的密封结构通常为内置接触式密封，适合在常温、无大量粉尘和腐蚀性介质的环境中使用，如果应用在多粉尘、潮湿的户外场景，需要额外在轴承外侧加装防尘盖或者密封毡圈，避免杂质进入轴承滚道内部，加剧磨损缩短使用寿命。
