精密滚珠丝杠传动组件三维结构

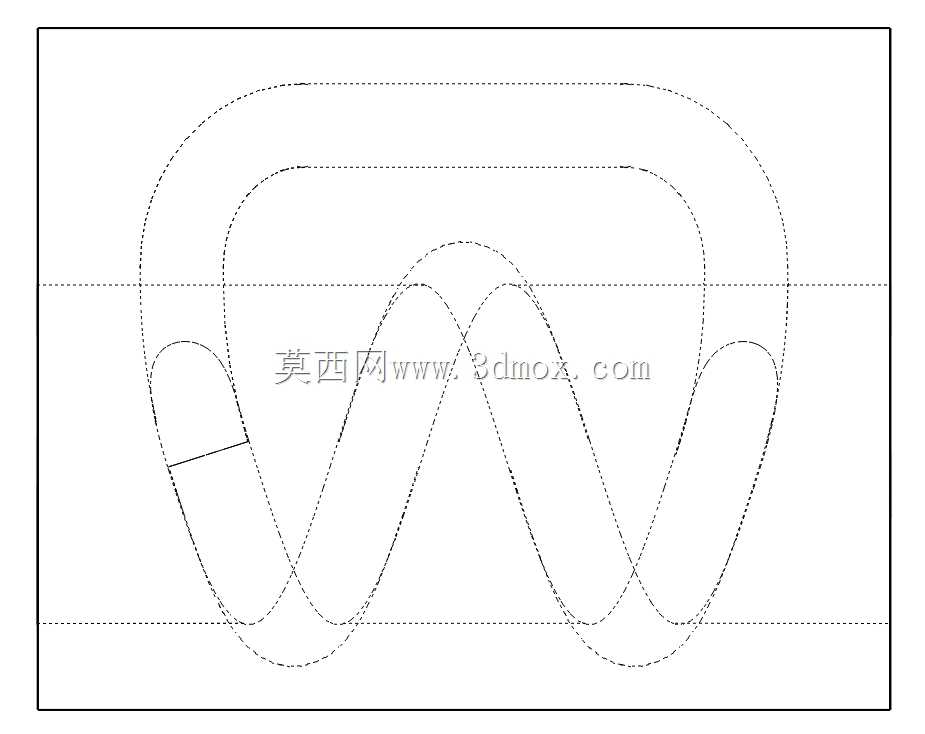

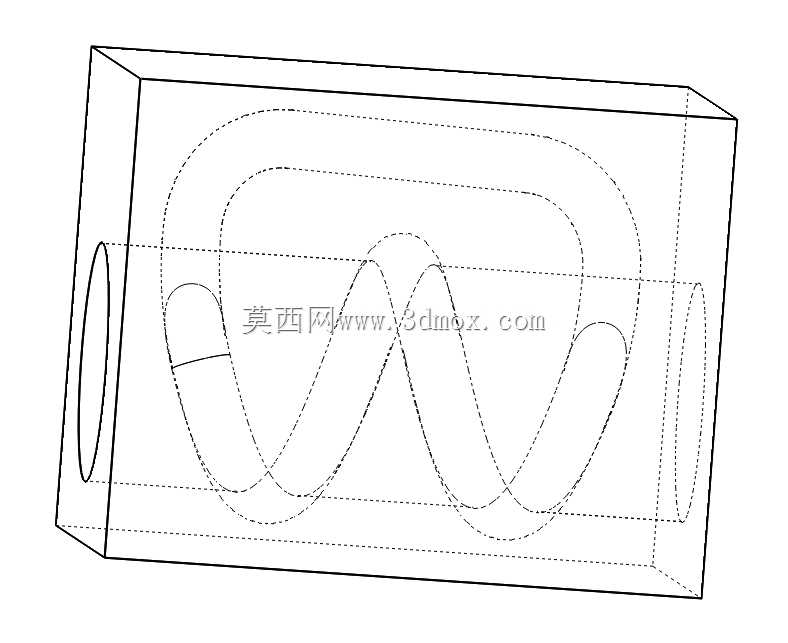

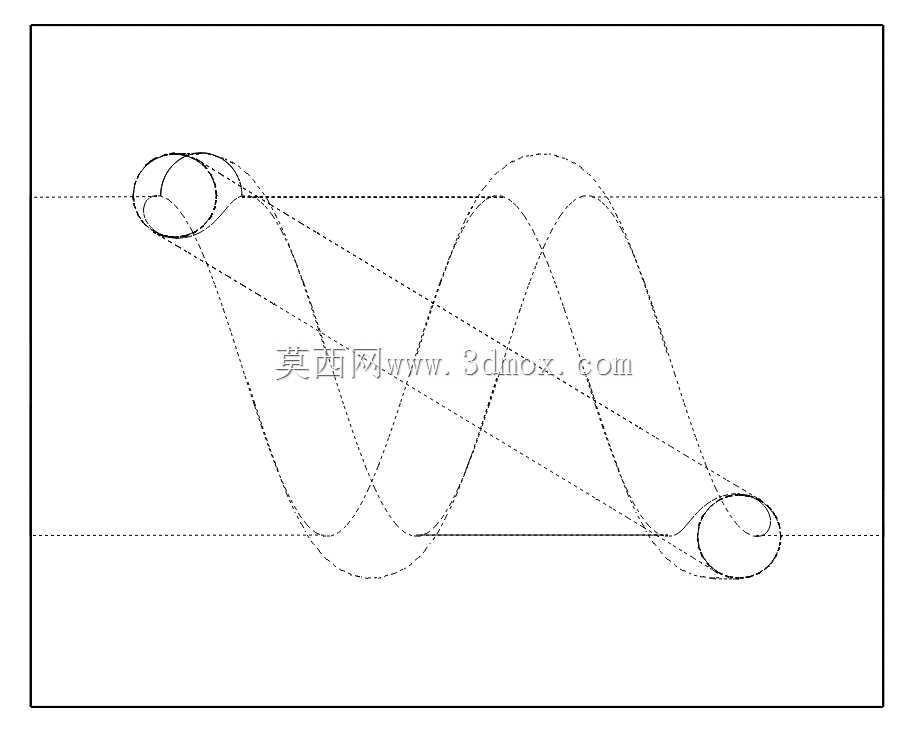

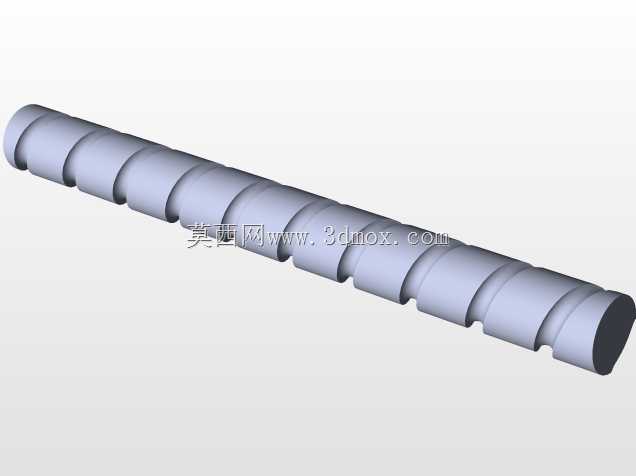

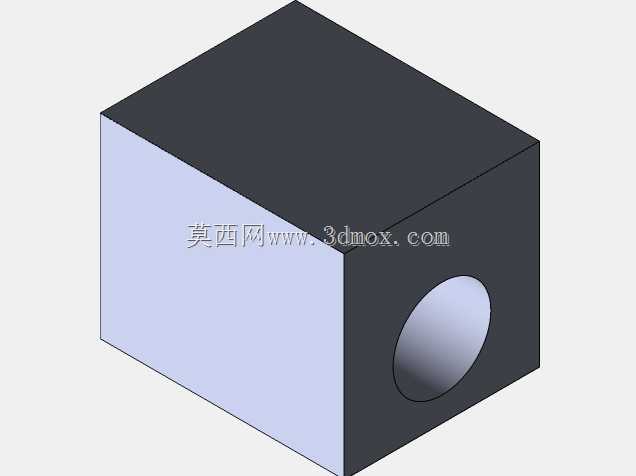

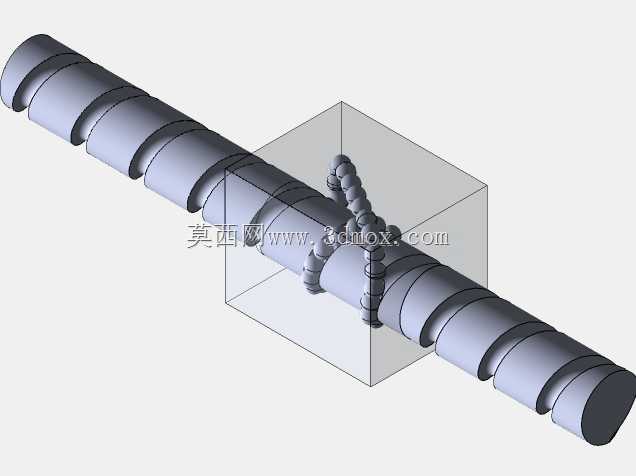

在数控加工中心、高精度直线滑台、自动化点胶设备、半导体晶圆搬运机构这类对直线运动定位精度有严苛要求的设备中，滚珠丝杠是核心的传动转换部件，负责将伺服电机输出的旋转运动平稳转换为工作台的直线进给运动，相比传统滑动丝杠，其摩擦阻力可降低至滑动副的三十分之一，低速运行无爬行，传动效率长期稳定在90%以上，能大幅降低驱动电机的功率损耗。这套滚珠丝杠的设计围绕低摩擦、高刚性、无侧隙的核心需求展开，丝杠主体采用连续圆弧滚道成型，滚道曲率与配套钢球的曲率匹配度经过反复校核，确保钢球在滚道内滚动时为点接触向小面积面接触过渡，既避免应力集中导致的滚道点蚀，又能保证足够的接触刚度。螺母部分采用循环回流结构设计，内置的回流通道可让钢球在完成承载段滚动后顺畅回流至滚道入口，避免钢球卡滞引发的传动顿挫，图中呈现的透明块为螺母的安装基准座，建模时特意保留了螺母与安装座的配合边界，方便设计人员直接匹配安装孔位与配合公差。从安装适配角度看，丝杠公称直径20mm，导程20mm，配套钢球直径5mm，这类参数的丝杠通常适配中小型自动化设备的进给轴，安装时需注意丝杠两端支撑座的同轴度公差，若同轴度偏差超过0.02mm，会大幅增加钢球与滚道的偏磨，缩短使用寿命。建模过程中对滚道的螺旋升角、钢球的排布间隙、螺母回流槽的过渡圆角都做了1:1还原，没有做简化处理，结构设计人员可直接调用该模型校核进给行程、螺母座安装空间、与直线导轨的平行度预留间隙，也可基于该模型修改导程、公称直径参数，快速衍生出不同负载等级的丝杠传动方案。在实际设备选型中，这类导程的滚珠丝杠单圈进给量与导程相等，适合需要快速进给的工位，搭配预紧螺母后可完全消除轴向传动间隙，满足反向进给时的定位精度要求，常用于3C产品组装设备的XY轴传动、小型数控雕刻机的Z轴进给、激光切割机的横梁驱动等场景。建模时特意将钢球组做了独立实体拆分，方便设计人员直观观察钢球的循环路径，理解滚珠丝杠的传动原理，也可用于装配干涉检查，避免在实际组装时出现螺母与周边护罩、限位开关的结构冲突。
