车载剪式机械顶升支撑结构设计

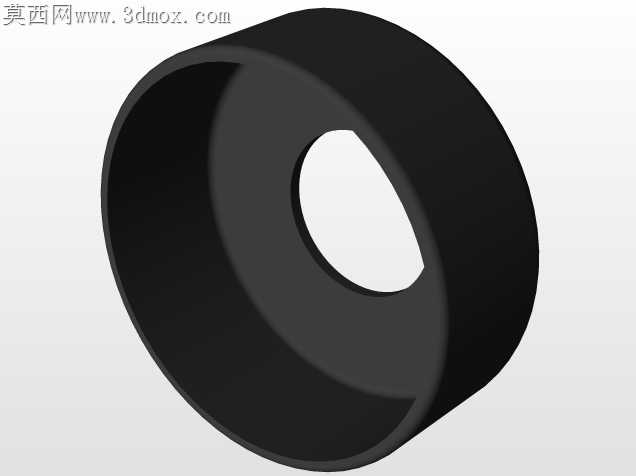

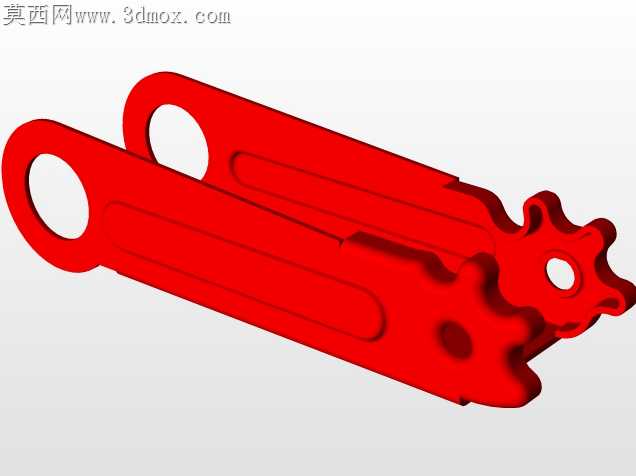

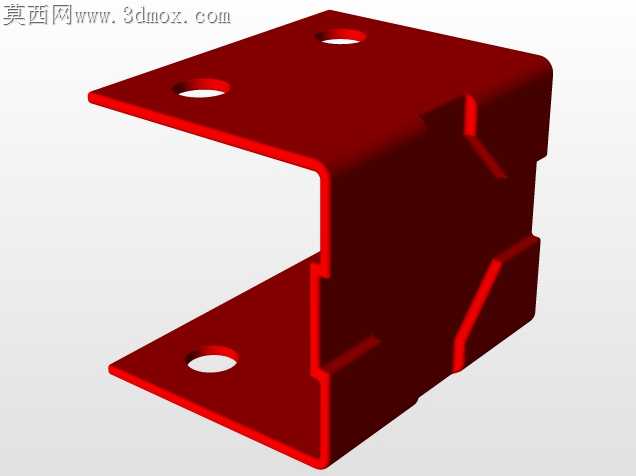

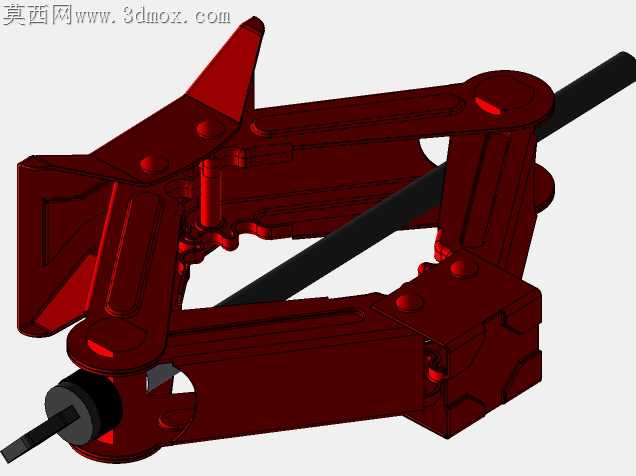

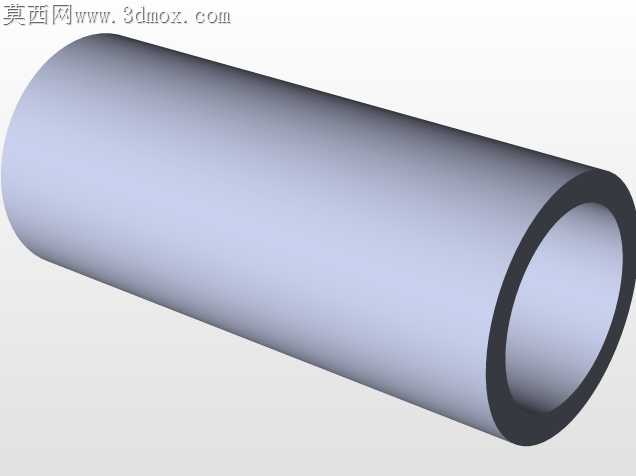

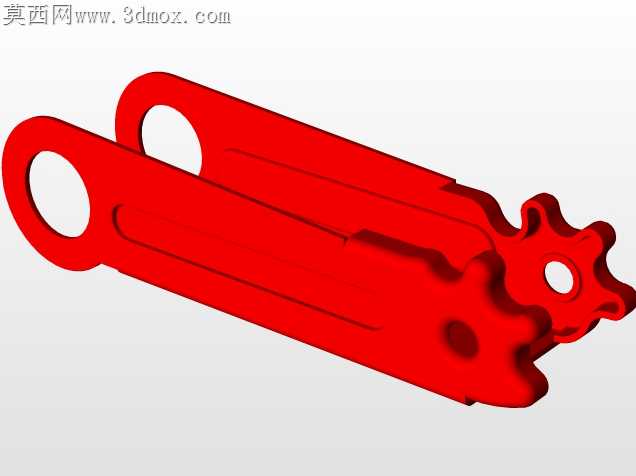

上次帮汽修店朋友做配套顶升工具的时候，最开始打样的剪臂铰接处总在满负载测试时蹭出金属毛刺，拆下来量才发现最初留的0.2mm铰接间隙在喷塑后被涂层填了大半，销轴转起来卡滞不说，升到最高位时单侧剪臂还会出现0.3mm的偏摆，这才回头把每处铰接孔的配合公差重新调整，把喷塑层的厚度余量提前算进孔位尺寸里。做这个结构的时候没走常规的等臂剪叉思路，特意把上下两组剪臂的铰接点做了12mm的偏心偏移，别小看这点偏移量，最低位时整体高度能压到85mm，刚好能塞进多数家用轿车的侧裙底架间隙，升到最高285mm的时候，支撑面的水平度偏差能控制在0.5mm以内，不会像之前市面上常见的款那样升到高位时顶盘歪向一侧，刮花车辆底盘的防腐涂层。

跨软件转档的时候踩过坑，最开始把铰接处的润滑槽特征做的太浅，转成通用格式后细碎的槽体特征直接丢失，后来特意把润滑槽的深度加到1.2mm，槽边做了0.3mm的倒角，不管转成哪种工程格式都不会出现特征破面，后续加工厂拿到文件直接就能编刀路，不用再回头补画特征。量产的时候也做过结构取舍，最开始想在摇臂插接处做快拆锁止结构，算完冲压模具成本后发现会让整体零件成本涨近三成，而且日常车载使用场景里很少需要拆分摇臂，最后改成了带防脱卡簧的插接结构，既保证摇臂拉动时不会脱出，又把零件加工成本压到了预算范围内。

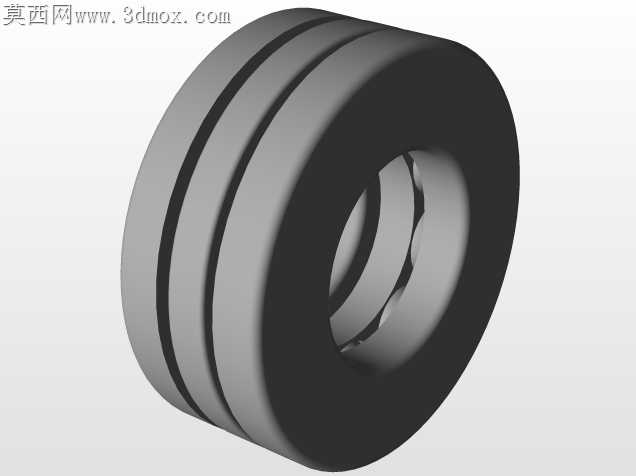

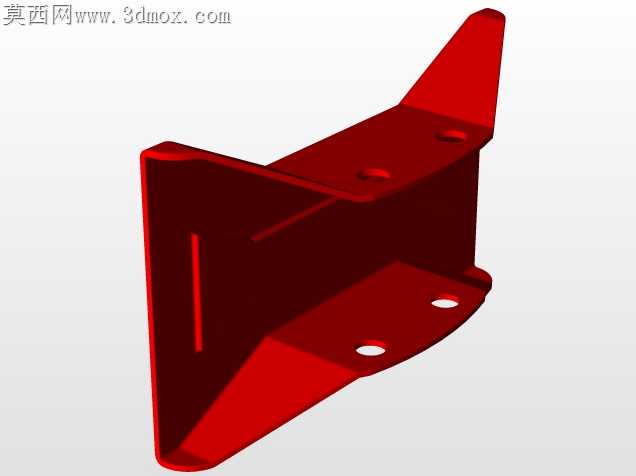

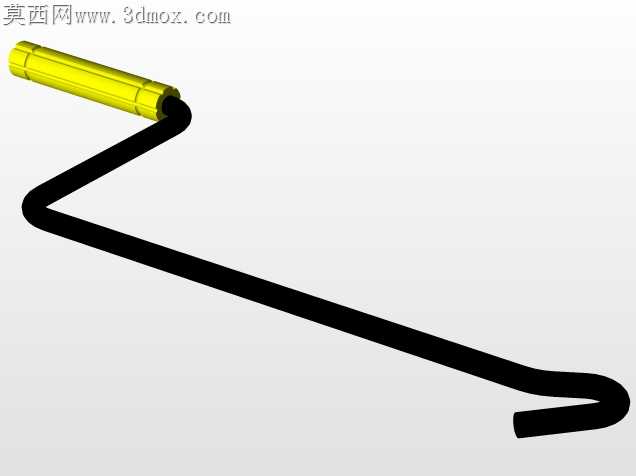

做支撑面防滑纹的时候也改了三版，最开始做的直纹防滑在顶到车辆底盘加强筋的时候容易滑，后来改成交错的菱形凸点，每个凸点高度1mm，接触底盘时能卡进加强筋的边角缝隙里，就算顶升过程中车辆有轻微晃动也不会出现滑移。剪臂的折弯圆角特意选了R5的参数，之前试R3圆角的时候折弯处出现过细微的应力裂纹，做过1.5倍额定负载的循环测试后，R5圆角的剪臂疲劳寿命比R3的高了近40%，完全能满足车载工具反复使用的强度要求。摇臂的插入孔做了六边形的防转设计，配套的摇杆插进去之后不会因为受力转动蹭伤使用者的手，孔边也做了翻边处理，就算钢板厚度只有2.5mm，孔位的强度也能承受满负载时的扭力，不会出现孔位开裂的问题。
