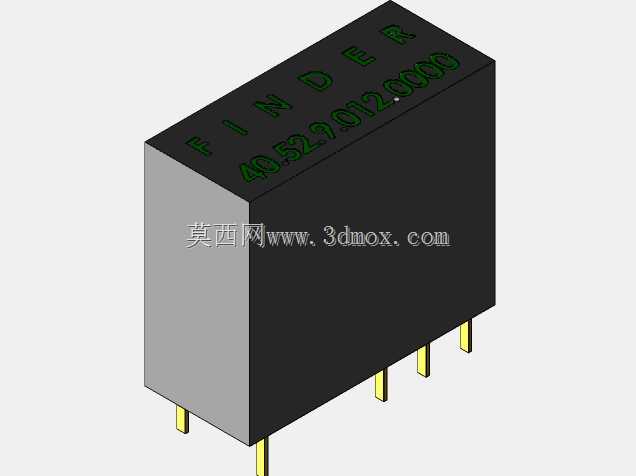

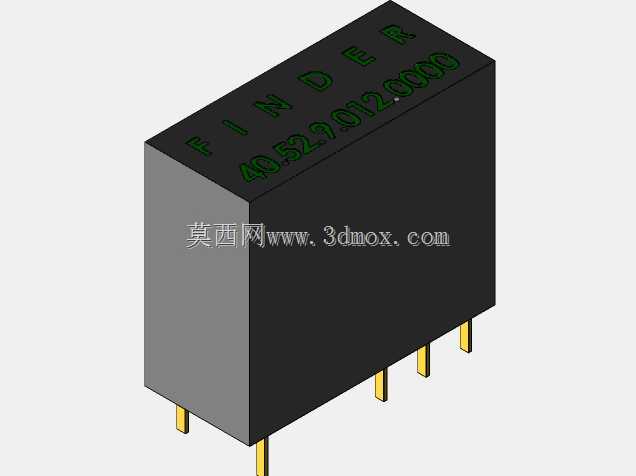

Finder40.52系列小型电磁继电器三维结构

　　在工业自动化控制回路、低压配电信号转接、小型设备逻辑控制场景中，这类小型电磁继电器是极为常见的信号中转与功率切换元件，本次还原的这款直插式继电器，对应工业现场常用的Finder40系列规格，建模过程完全参照实物安装与功能边界做1:1还原，可直接用于电气柜布局校验、PCB板卡装配干涉检查、成套设备BOM可视化展示环节。

　　从实际使用场景来看，这类继电器常被安装在PCB控制板、导轨式继电器模组座上，承担小电流控制信号到大功率负载回路的隔离切换作用，比如自动化产线的传感器信号中转、小型电机的启停控制、照明回路的远程通断，都能见到同规格产品的身影，它的触点带载能力适配多数工业现场的低压直流、交流小功率负载，线圈侧适配常规控制电压等级，能和主流PLC输出端口、传感器输出信号直接匹配，不需要额外增加信号放大回路。

　　建模时首先考量的是安装边界的准确性：产品整体为长方体塑封结构，底部伸出五根直插式引脚，引脚的间距、伸出长度、截面尺寸完全对应实物焊接要求，引脚排布遵循该系列继电器的标准定义，线圈引脚、常开常闭触点引脚的位置完全和实物 datasheet 标注一致，做PCB Layout时可以直接调用该模型核对焊盘位置，避免出现焊接干涉、引脚对位偏差的问题。外壳部分做了细微的倒角处理，顶面印刷的型号标识区域做了凹陷贴合实际印刷工艺，外壳的壁厚、卡扣结构都做了还原，能清晰看到上下壳的装配分模线，和实际量产产品的装配结构完全匹配。

　　设计思路上优先保证装配兼容性：模型的整体外形尺寸严格控制在实物公差范围内，长度、宽度、高度方向的尺寸偏差控制在0.1mm以内，不管是做继电器模组的塑料底座设计，还是做PCB板上的元件高度校验，都能直接使用该模型做干涉检查，不会出现模型尺寸和实物偏差导致的装配问题。外壳侧面的脱模斜度、顶面的标识区域都做了细节还原，没有做过度简化，在保证模型轻量化的前提下，保留了所有和装配、选型相关的结构特征，不会因为细节缺失导致布局阶段出现误判。

　　从功能特性对应的结构设计来看，这款继电器的塑封外壳采用阻燃工程塑料材质，模型还原了外壳的哑光质感，内部的磁路部分虽然被外壳包裹，但建模时也预留了内部结构的占位空间，保证整体重量、重心位置和实物一致，如果做设备的振动仿真、跌落仿真，该模型的质量属性参数可以直接调用，不需要额外调整。底部引脚的根部做了凸台加固结构，和实际产品的引脚防弯折结构一致，还原了引脚焊接后的受力支撑特征，能直观看到引脚和外壳的连接位置，做焊盘设计时可以参考该结构预留足够的焊接间隙。

　　在成套设备的三维布局阶段，这类元件的模型精度直接影响后续电气装配的效率，很多设计人员在做布局时如果使用简化模型，经常会出现继电器和周边电容、接线端子干涉的问题，或是引脚位置不对导致PCB打样后无法插装，这款模型在建模时就规避了这些问题，所有和安装相关的尺寸都经过实物核对，不管是用于电气柜的三维布线演示，还是用于教学场景的继电器结构展示，都能满足精度要求。另外模型的外观分色完全对应实物，黑色的外壳、金属色的引脚，顶面的绿色标识印刷都做了还原，做产品宣传动画、设备操作培训课件时，也能直接调用该模型渲染，不需要额外做外观处理。

　　实际选型过程中，结构工程师往往需要核对继电器和周边元件的安全间隙，这款模型的外形尺寸准确，可以直接测量继电器到周边元件的电气间隙、爬电距离，辅助判断布局是否符合低压电气规范，不需要反复对照二维图纸核对尺寸，能大幅提升选型和布局的效率。同时模型保留了所有外部结构特征，没有做不必要的细节删减，也没有添加冗余的内部结构导致模型过大，在装配体中调用时不会占用过多系统资源，适合大型成套设备的总装布局使用。
