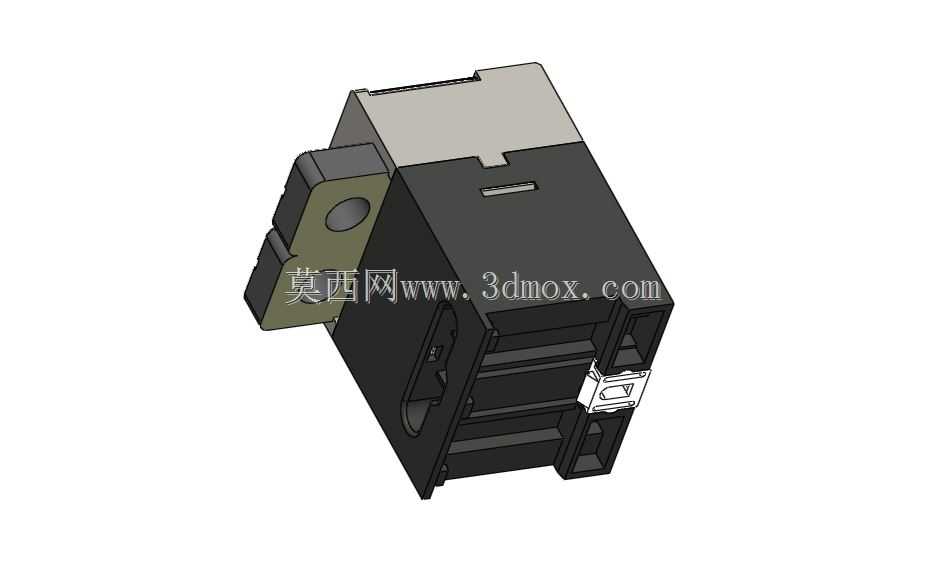

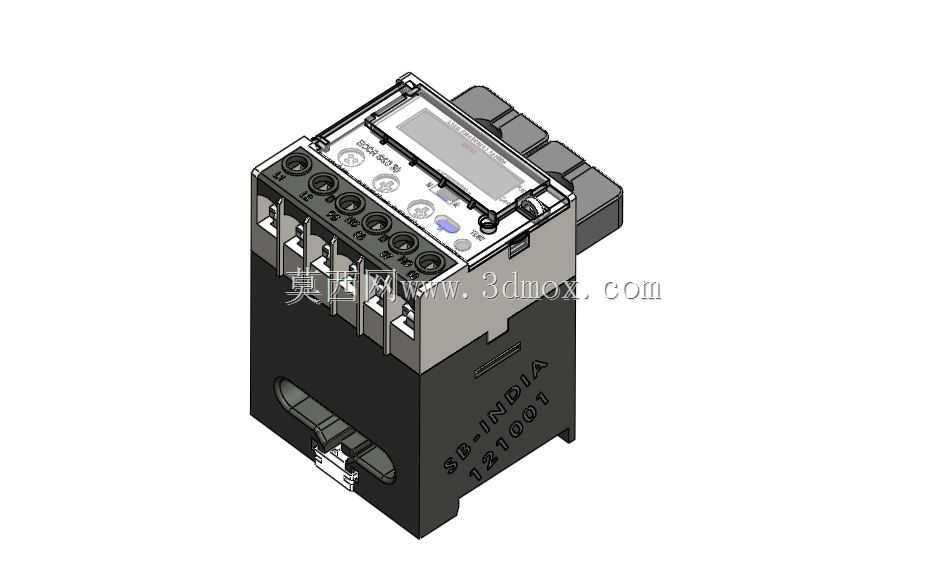

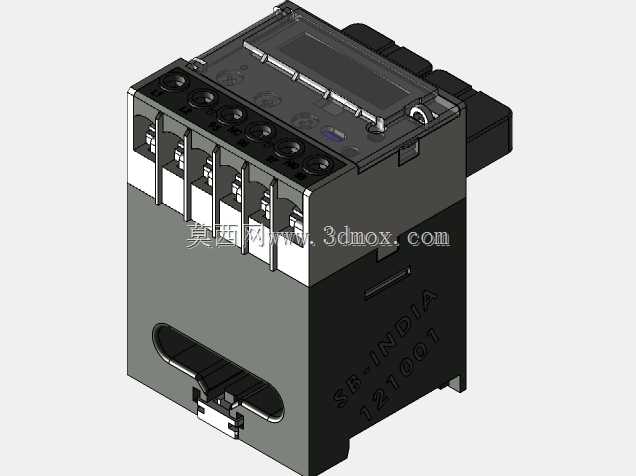

SSD30型电子过载保护继电器结构设计

　　在低压配电与电机控制回路的现场应用场景里，过载保护类器件是保障回路连续运行、避免负载因过流烧毁的核心元件，这款SSD30型电子过载继电器，主要适配交流接触器下游的电机回路、配电支路保护场景，可独立完成电流采样、过载判定、脱扣输出的全流程保护动作，替代传统热继电器的同时，具备更高的保护精度与更宽的电流整定范围。从实际用途来看，该器件可对接三相异步电机、阻性负载等常见低压负载，当回路出现过载、断相、电流不平衡等异常工况时，可在设定的反时限特性曲线下触发脱扣信号，切断上游接触器线圈回路，避免负载绕组因长期过流升温出现绝缘老化、匝间短路等故障，同时器件自带的状态指示窗口，可直观反馈当前运行、故障、脱扣的工作状态，

　　方便现场运维人员快速排查故障点，无需额外外接指示元件。从功能特性层面拆解，这款电子过载继电器摒弃了传统热继电器的双金属片发热变形结构，采用内置电流采样回路的电子采样方案，抗环境温度干扰能力更强，不会因柜内温升出现保护误动或拒动的情况；电流整定范围覆盖常见的小功率电机额定电流区间，整定旋钮设置在器件正面，可通过一字螺丝刀直接调整整定电流值，调整后具备锁定结构，避免现场振动导致整定值偏移；器件自带测试脱扣按钮，可在回路送电前模拟过载故障，验证保护回路接线正确性，减少现场调试的排查工作量。在设计思路上，这款继电器采用模块化拼接结构，主体分为采样接线模块、电子处理模块、脱扣输出模块三个独立腔体，接线端子区域设置在器件上部，

　　采用压线式接线结构，适配不同线径的铜芯导线，端子处带有防触电护罩，避免运维时误碰带电部位；电子处理模块设置在器件中部腔体，与接线区域、脱扣机构做了物理隔离，减少接线时的外力、脱扣动作的振动对电子元件的影响；脱扣输出模块采用微动开关+辅助触点结构，可输出一组常开、一组常闭信号，同时对接控制回路与故障信号回路，无需额外扩展中间继电器。外形尺寸与安装边界方面，这款继电器采用标准35mm导轨安装结构，可直接卡装在低压柜内的标准DIN导轨上，安装时无需额外打孔固定，器件整体宽度适配同电流等级接触器的拼接尺寸，可直接与对应规格的交流接触器插接组装，无需额外连接导线，减少柜内接线工作量；器件深度方向预留了足够的接线空间，

　　接线后柜门关闭时不会与柜门内侧的线槽、指示灯出现干涉，正面的操作、指示区域高度与柜面开孔的常规观察高度匹配，无需弯腰或借助工具即可观察状态、调整参数；器件下部预留了辅助触点扩展的安装位，可根据现场需求加装额外的信号触点模块，无需更换主体器件即可满足不同的回路信号需求。在实际工程选型应用中，这类电子过载继电器更适合安装在柜内环境温度波动大、启动频繁的电机回路中，相比传统热继电器，其反时限特性曲线更贴合电机的发热特性，可在电机启动过程中躲过启动电流的冲击，正常运行时又能精准捕捉小幅度的长期过载电流，避免电机因长期轻微过载出现绝缘寿命折损的问题；同时器件的接线端子采用防松压线结构，可适配多股软线压接冷压端子后的接线需求，接线后拉力满足低压电器的相关标准要求，不会因设备运行振动出现接线松动、端子发热的问题。
