直插式簧片继电器结构造型设计

　　在工业测控板卡、通信信号切换回路、测试测量仪器的内部电路中，簧片继电器一直是小信号通断场景里的常用器件，这类器件依靠密封在壳体内的簧片触点完成电路切换，具备触点接触电阻稳定、动作速度快、触点与外界环境隔绝的特点，适合在低电压、小电流的信号回路中长期工作。本次完成的三维结构造型，针对直插封装的簧片继电器做了完整的实体还原，所有轮廓、引脚位置、壳体分界都对照实物的装配边界搭建，可直接用于电路板布局干涉校验、设备内部装配空间校核，也能作为电气控制柜、仪器仪表内部装配示意的基础元件素材。

　　从实际选型使用的角度看，这类簧片继电器常被布置在印刷电路板的信号通路上，用来切换微弱传感信号、通信链路信号或者测试通道的选通回路。和普通电磁继电器相比，簧片的触点被密封在壳体内部，不容易受外界灰尘、潮气、腐蚀性气体影响，长期运行的接触可靠性更突出；同时簧片本身的动作行程极短，吸合与释放的耗时远低于常规敞开式触点继电器，在需要快速通道切换的测试设备里，能有效缩短信号切换的等待时间，提升整台设备的扫描测试效率。建模过程中优先还原了器件的外部装配特征，没有纠结内部不可见的磁路绕组分界，因为对于板级结构设计和整机组装来说，工程师真正需要确认的是器件装入设备后，外壳会不会和周边的接插件、高大电容、散热结构发生空间冲突，引脚伸出长度能不能匹配所选PCB的焊接工艺要求，器件顶部预留的操作与检视空间是否足够。

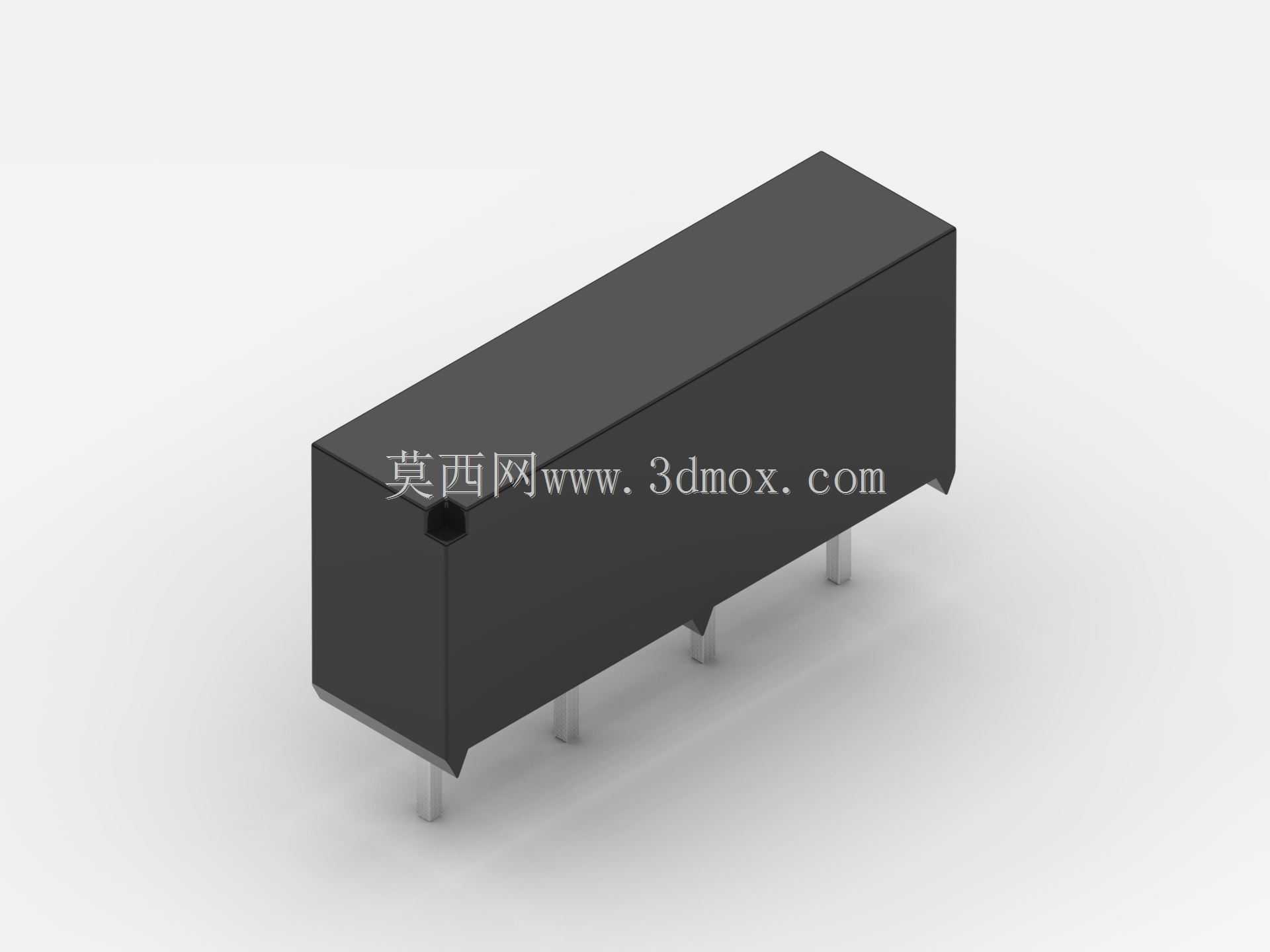

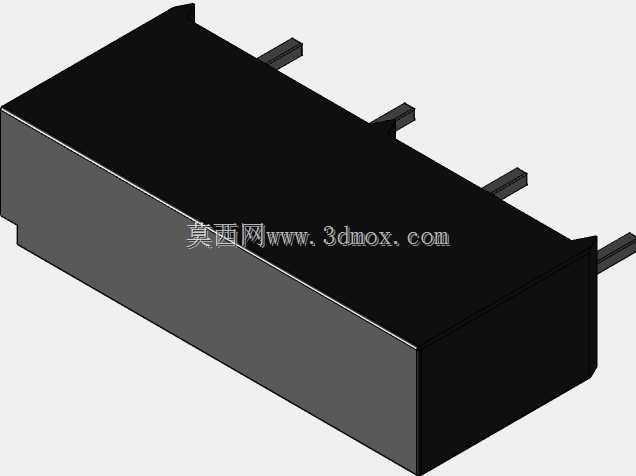

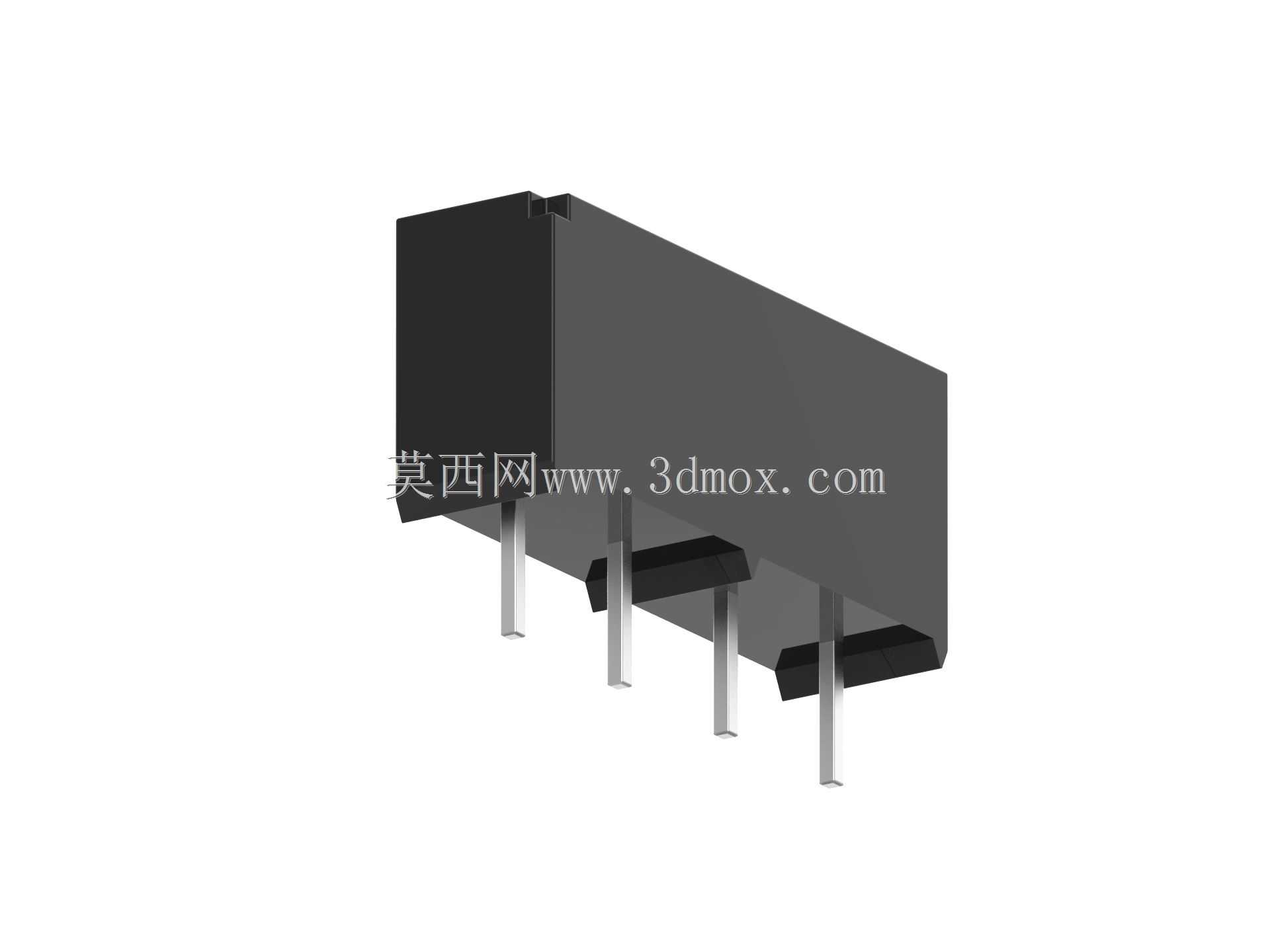

　　整体外形采用规整的长方体黑色绝缘壳体，壳体边角做了微小的倒角过渡，既符合实际塑压零件的脱模工艺特征，也避免尖锐棱边在装配操作时划伤线束绝缘层。壳体底部伸出四根直插式引脚，引脚沿器件长度方向呈直线排布，相邻引脚的中心间距严格对应常规PCB板的孔位网格标准，引脚本身为方形截面金属件，伸出壳体底面的长度预留了足够的波峰焊透锡空间，同时不会因为引脚过长导致板底残留焊锡后触碰设备内部的金属安装板。建模时特意保留了壳体表面的细微分模线痕迹，以及壳体一端的定位小圆点特征，这个圆点在实际生产中用来标记引脚的序号定义方向，结构工程师在绘制PCB封装时，可以对照这个标记确认第一引脚位置，避免装配时器件插反导致信号回路逻辑错误。

　　在安装边界的处理上，器件的最大外轮廓被严格约束在长方体外壳的尺寸范围内，没有额外的侧向凸出卡扣或者固定耳，完全依靠引脚穿过PCB焊盘完成焊接固定，这种安装方式的优势是占用电路板面积极小，不需要在板上预留额外的螺丝孔位或者塑料卡扣避让空间，对于高密度布置的信号采集板来说，能大幅提升板面的元件排布利用率。器件的高度方向尺寸控制在常规集成电路元件的高度区间内，当板卡需要插入标准机箱的板卡插槽时，不会因为元件超高顶到机箱的上下盖板；如果设备内部需要在继电器上方布置扁平信号线束，也可以根据模型给出的顶部平面高度，提前规划线束的走线路径，避免线束长期被元件棱边挤压磨损。

　　从结构设计的思路来看，这类小型信号继电器的造型不需要做多余的装饰性曲面，所有外形特征都服务于生产装配与使用可靠性。长方体外壳适合自动化贴插设备的吸嘴抓取，规整的平面能让真空吸嘴稳定吸附在器件顶面，在高速SJP或者插装生产线上不会出现吸偏掉落的问题；平直的侧壁也适合供料器的编带包装定位，器件在编带腔内不会出现晃动偏转，保证插件设备的视觉系统能准确识别引脚位置。壳体采用的黑色绝缘材质具备足够的耐压强度，能够满足相邻引脚之间的电气绝缘要求，在信号回路出现瞬时尖峰电压时，不会出现表面飞弧击穿的问题。

　　在不同的行业应用场景中，这款继电器的适配范围也比较广泛。在工业自动化的传感信号采集模块里，它可以用来切换不同通道的传感器输入信号，让单路采集电路轮流读取多个测点的数值，降低整台设备的电路硬件成本；在通信传输设备中，它可以作为线路冗余切换的执行元件，当主用通信链路出现故障时，快速将信号通路切换到备用链路，保障通信不中断；在实验室的测试测量仪器中，它可以组成矩阵开关网络，把被测设备的不同引脚自动连接到对应的测试仪器端口，完成自动化的性能巡检。三维模型完整还原了器件在所有这些场景下需要占用的物理空间，结构工程师在做整机布局时，可以直接把模型调入装配环境，模拟器件装入板卡、板卡装入机箱的全流程装配状态，提前发现空间干涉、装配顺序不合理、维修拆卸空间不足等潜在问题。比如在维护更换场景下，器件周围需要预留出镊子或者小型拔取工具的操作空间，通过模型可以直接测量相邻元件之间的间隙，判断后期更换时是否需要先拆除周边其他元件，优化整机的可维修性设计。

　　引脚的强度与形位公差也是建模时重点还原的细节，四根引脚的根部与壳体结合处保持垂直，没有出现歪斜偏移，在实际插装过程中，引脚可以顺利对准PCB上的安装孔，不会出现个别引脚无法插入、需要人工预整形的情况。引脚的截面尺寸匹配标准焊盘的孔径要求，焊接后焊锡可以沿着引脚与孔壁之间的间隙充分浸润，形成可靠的焊点，长期在设备振动环境下工作也不会出现焊点开裂、接触不良的故障。壳体底部与PCB板面之间保留了微小的间隙，这个间隙可以让焊接后的清洗液顺利流出，避免焊剂残留积聚在壳体下方，长期腐蚀电路板或者引脚，同时也能提升壳体底面的空气流通性，在器件通过小电流产生微量温升时，辅助热量向周围电路板与空气扩散。
