滑板绑定固定结构件三维设计

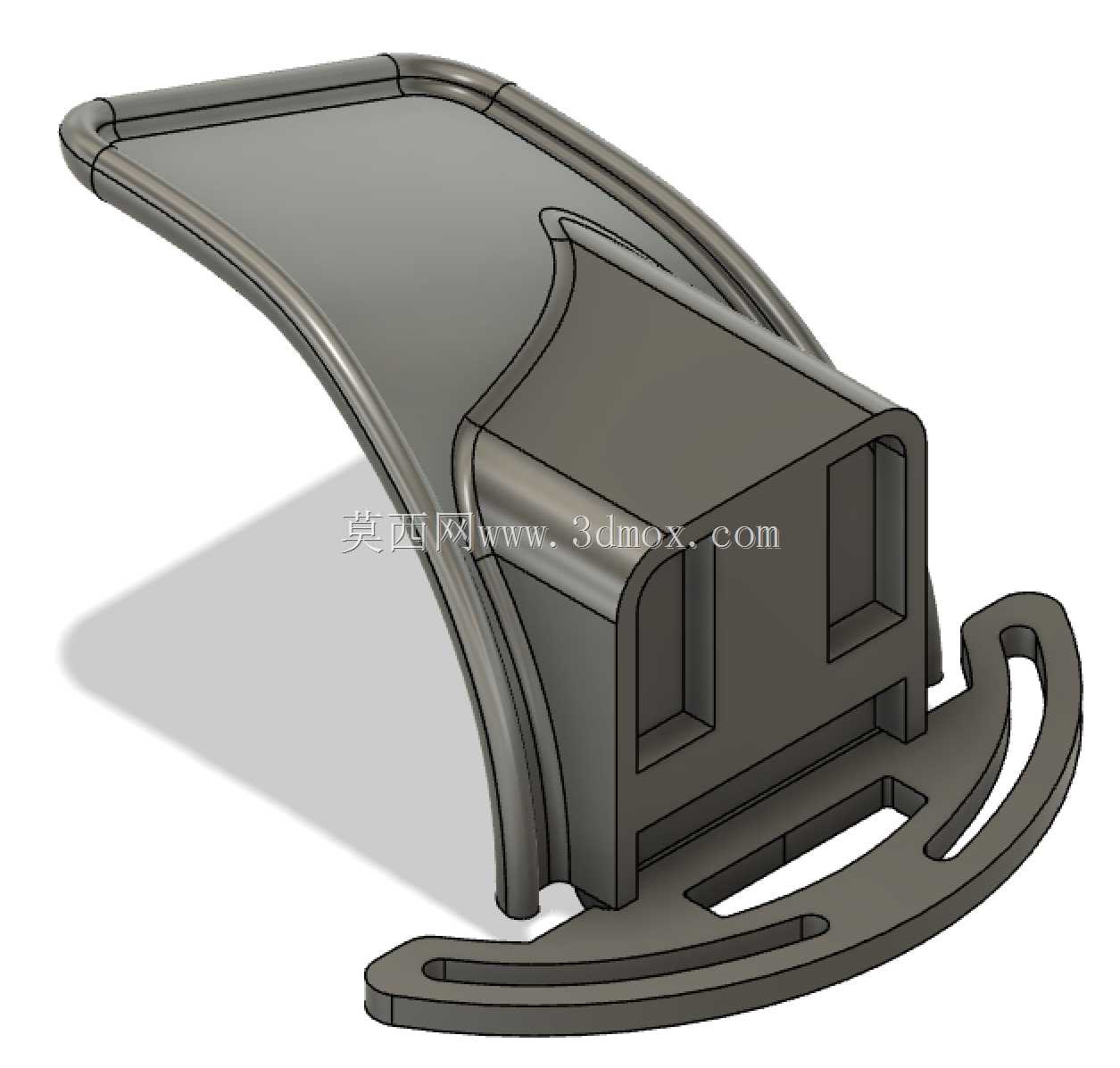

　　该结构件为陆地冲浪板类滑板运动器材的脚部绑定基座部件，主要应用于自由式滑板、山地滑板等需要将脚部与板面进行柔性绑定的运动场景，替代传统绑带的硬连接结构，在保证脚部与板面联动可靠性的同时，预留足够的形变空间适配滑行过程中的脚部姿态变化。从实际使用场景来看，这类绑定基座安装在滑板板面的脚部踩踏区域上方，需要承接滑行过程中脚部传递的侧向推力、竖向压力以及转向时的扭转力矩，同时要兼容不同厚度的绑带穿装需求，适配常规滑板鞋的踩踏接触面弧度，避免滑行过程中出现硌脚、绑带滑脱的问题。

　　从功能特性上看，该部件采用一体化弧形曲面设计，上表面贴合脚窝的自然弧度，能够分散脚部踩踏的集中应力，降低长时间滑行的足部疲劳感；基座两侧预留的弧形开槽为绑带穿装通道，开槽边缘做了圆角过渡处理，避免绑带在反复受力过程中出现割损断裂的问题；基座中部的空腔结构为绑带锁止机构预留安装空间，两侧的矩形凸台结构用于和锁止卡扣进行定位配合，保证绑带收紧后不会出现横向窜动。基座底部的弧形安装面完全贴合滑板板面的上表面弧度，安装时无需额外打磨板面，通过底部预留的两个长条形安装孔即可完成与板面的螺丝固定，长圆孔的设计预留了±3mm的安装调节余量，能够适配不同孔位的板面安装需求，降低安装对位的精度要求。

　　设计思路上，该部件优先考虑了户外使用的耐冲击性能，整体采用等壁厚设计，壁厚均匀控制在2.5mm，既保证了结构强度，又避免了注塑生产过程中出现缩痕、翘曲等成型缺陷；所有受力转角位置均采用R2以上的圆角过渡，消除应力集中点，在承受侧向冲击时不会出现转角开裂的问题。部件的弧形轮廓完全匹配人体足弓的自然曲线，踩踏接触区域做了微纹理防滑设计的预留位，后期可通过表面晒纹处理增加与鞋底的摩擦力，避免滑行过程中脚部出现侧滑。从安装边界来看，该部件整体宽度为85mm，长度为120mm，安装孔中心距为65mm，适配市面上绝大多数常规双翘板、陆地冲浪板的板面安装尺寸，安装后突出板面的高度为32mm，不会影响滑板的做动作空间，也不会出现卡轮的问题。

　　在实际结构验证过程中，该结构的侧向受力极限可达到1200N，完全满足成人滑行时的侧向蹬板、转向发力需求，绑带穿装槽的宽度为12mm，可兼容市面上通用的25mm、50mm宽度的滑板绑带，中部的锁止机构安装腔尺寸为30mm20mm25mm，可适配常规的塑料插扣、棘轮锁扣等多种绑带锁止结构，无需额外修改结构即可完成不同配件的适配。基座底部与板面接触的位置做了0.5mm的微凸点设计，安装拧紧螺丝后，凸点会轻微嵌入板面的砂纸层，增加基座与板面的摩擦力，避免长期使用后基座出现移位的问题。整体结构没有多余的装饰性特征，所有曲面、开槽、凸台均为功能服务，在满足使用强度的前提下尽可能缩减了整体重量，单件重量控制在45g以内，不会额外增加滑板的整体负重，影响滑行的操控手感。
