电动滑板传动系统安装托辊结构件

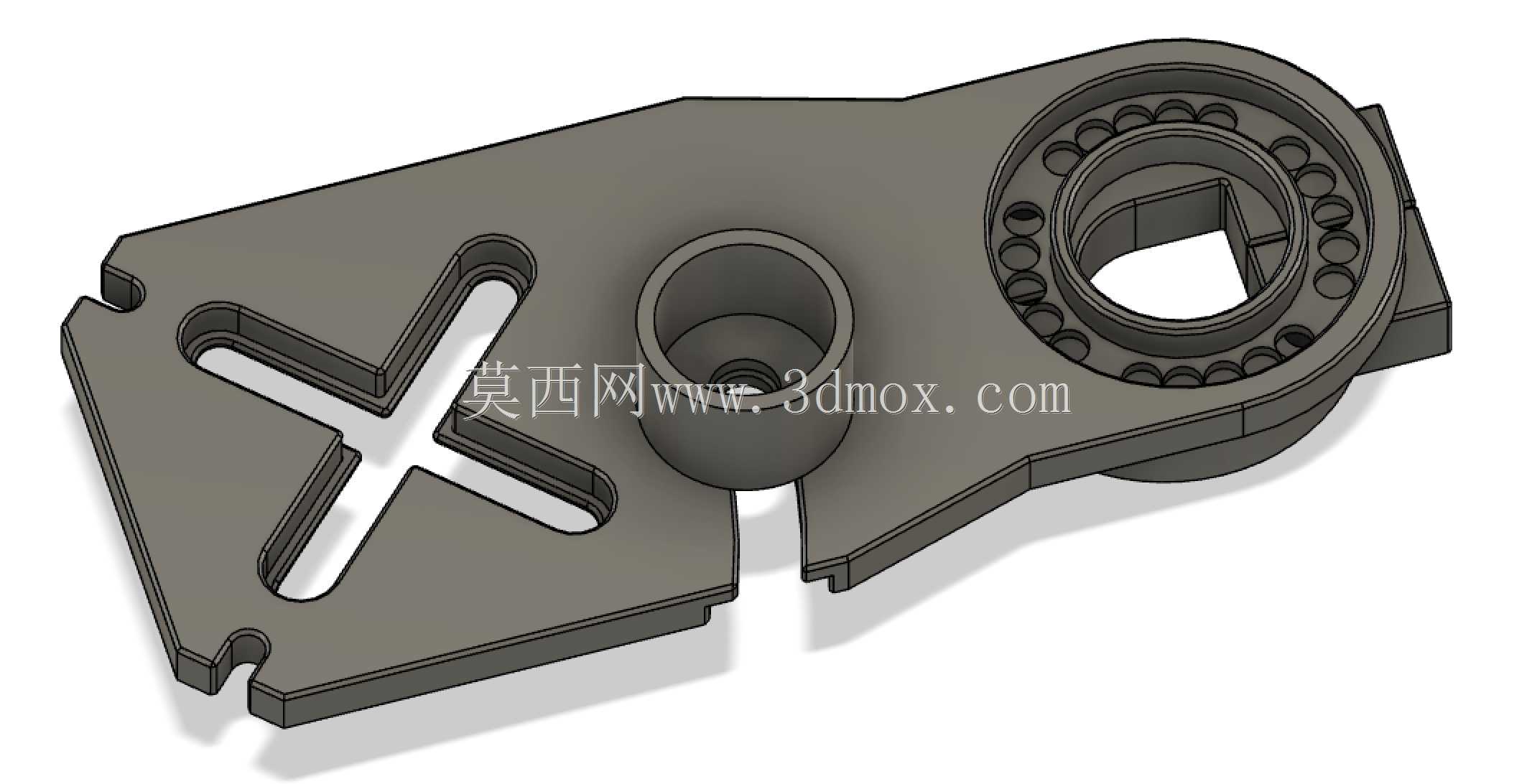

　　该结构件主要应用于电动滑板的轮组传动安装场景，作为传动系统与板体之间的核心连接承载部件，承担着固定传动轴承座、限位传动轮系、分散轮组动载荷的核心作用，在滑板行进过程中，需要持续承受路面颠簸带来的径向冲击、传动带张紧产生的横向拉力，以及急加速、制动工况下的瞬时扭矩载荷，是保障传动系统运行稳定性的关键结构件。从功能特性来看，构件集成了多维度的安装定位结构，右侧的大直径带内齿槽的环形腔体，用于嵌入传动轮组的轴承外圈，内周均匀分布的半圆卡槽可与轴承外圈的定位凸点卡合，避免轴承在高速转动过程中出现外圈跟转、移位的问题，腔体中心的方型通孔为传动轮的方轴输出端预留了穿装空间，可保证动力输出轴与轴承的同轴度，减少传动过程中的偏磨损耗。

　　构件中部的圆柱型沉孔结构，用于安装传动张紧轮的固定销轴，沉孔底部的同轴小孔可穿装销轴锁紧螺钉，保证张紧轮的转动自由度同时限制销轴的轴向窜动，该孔位与右侧轴承腔的中心距经过严格核算，可匹配对应规格同步带的标准张紧行程，安装时无需额外调整孔位即可保证同步带的初始张紧力处于合理区间。左侧的十字型镂空结构并非单纯的减重设计，十字槽的四个延伸边分别对应四个安装固定点，槽体本身可作为安装时的调节滑槽，允许构件在板体安装面上进行小范围的位置微调，抵消板体安装孔的加工公差，同时十字型的筋条走向沿着构件的主要受力方向分布，在大幅削减构件整体重量的同时，不会降低结构的抗弯、抗扭强度，避免构件在冲击载荷下出现断裂变形。构件外缘的几处缺口与凸边结构，

　　均为安装避让设计，下方的两个小凸耳上预留的微型安装孔，可用于固定传动系统的走线卡扣，避免动力线缆在轮组转动过程中被卷入传动结构，右侧边缘的弧形缺口则是为了避让轮组的轮胎外缘，保证轮组在最大转向角度下不会与构件发生运动干涉。从安装边界来看，构件的整体安装基面为平面设计，可完全贴合滑板板体的安装平面，所有安装孔的孔位坐标均匹配标准电动滑板的板体安装孔距，无需对板体进行二次加工即可完成装配，构件的最大外轮廓尺寸控制在轮组的包覆空间内，不会超出板体的边缘宽度，避免滑行过程中构件与路面障碍物发生剐蹭。设计过程中优先考虑了载荷传递路径的合理性，所有受力点均通过连续的筋条结构连接到安装基面，避免出现应力集中的薄弱区域，

　　环形轴承腔的壁厚经过受力仿真验证，可承受最大1500N的径向冲击载荷而不发生塑性变形，十字镂空结构的筋条厚度与环形腔体壁厚保持一致，保证整个构件的强度均匀性，不会出现局部强度过剩或不足的问题。构件的各安装面均设计了对应的沉头结构，所有固定螺钉安装后均不会突出构件表面，避免螺钉头与运动部件发生刮擦，各转动配合面的边缘均设计了微小的倒角，既可以去除加工毛刺，也可在装配时起到导向作用，降低轴承、销轴的装配难度，减少装配过程中对配合面的磕碰损伤。
