双筒手电安装固定支架结构设计

　　这款双筒夹持支架主要面向户外移动照明的多灯固定需求，常见于骑行载具、户外作业头盔、便携勘探设备的拓展加装场景，解决单手电照明覆盖范围不足、双灯独立安装对位偏差的问题，可同时固定两支同规格筒状照明设备，实现双光源同步布设，满足大范围泛光加重点聚光的组合照明需求，也可根据使用场景搭配不同色温、不同照射角度的手电，适配夜间骑行、野外搜救、设备检修等多场景的照明布设要求。

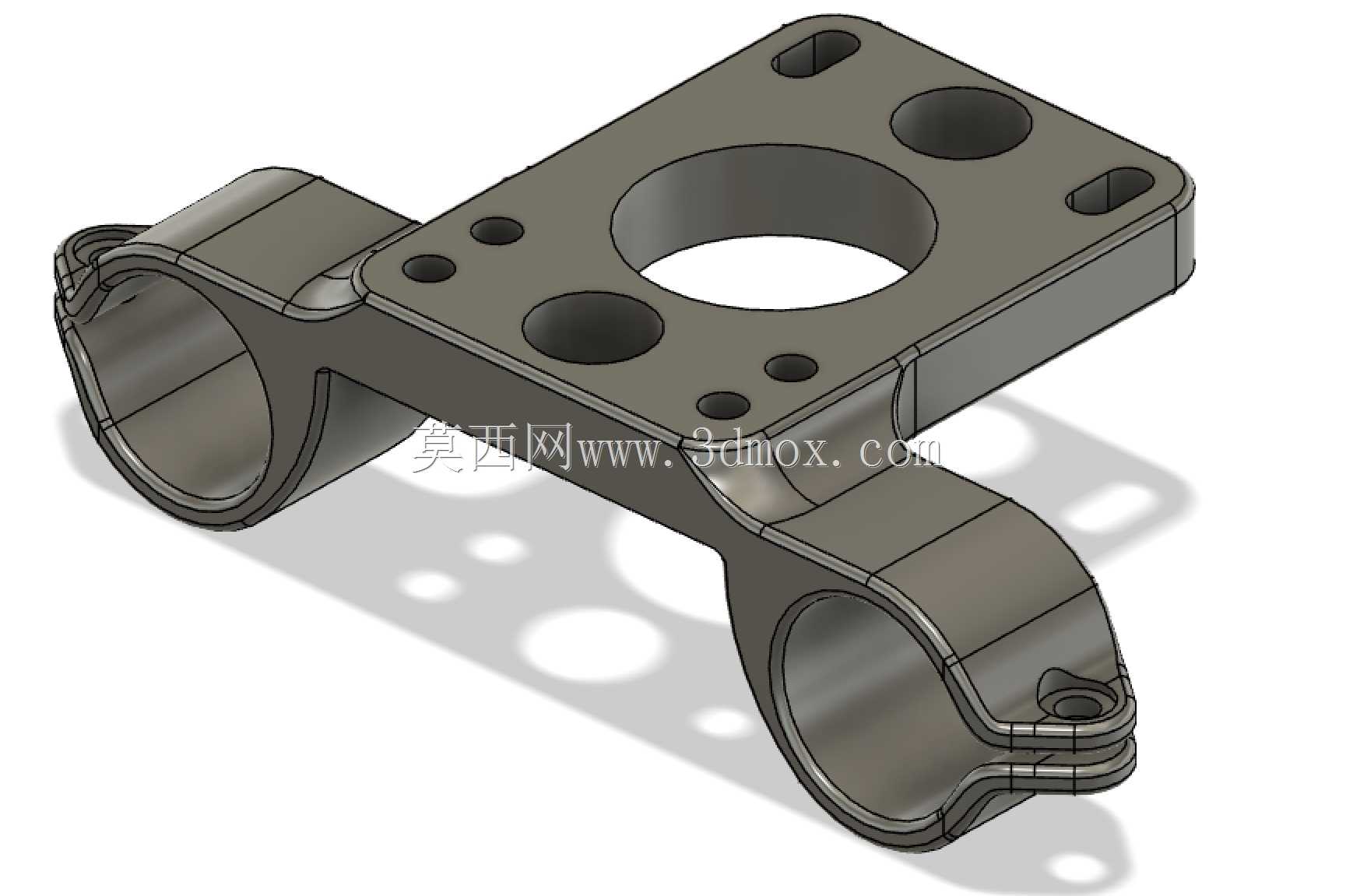

　　从结构功能来看，支架采用一体化桥接式布局，中间为安装基准板，两端对称设置开放式抱箍夹持结构，抱箍开口处预留锁紧间隙，可通过扎带、卡箍或者配套的锁紧件实现对筒身的抱紧固定，适配对应直径的圆柱筒状手电，夹持后不会出现周向转动、轴向窜动的问题。中间安装板上设置多组不同规格的安装孔位，包含大尺寸中心过孔、多组圆周分布的小孔以及边角处的沉头安装孔，既可以通过中心孔实现与杆状、轴状载体的套接固定，也可以通过边角的沉头孔用螺丝锁紧在平面安装基座上，小孔可用于穿设绑带、固定线束或者加装辅助配件，多组孔位的组合设计让支架的安装适配性大幅提升，不需要额外加工转接件就能适配多种安装界面。

　　设计过程中优先考虑了3D打印工艺的成型可行性，整体结构无大跨度悬空结构，所有壁厚保持均匀，拐角处均做圆角过渡避免应力集中，打印时不需要添加过多支撑就能获得合格的成型件，采用PETG材料打印即可满足户外使用的抗冲击、耐温变要求，长期户外使用不会出现脆裂、变形的问题。抱箍的内径尺寸匹配对应型号手电的筒身外径，预留了0.2mm的装配间隙，既方便手电快速装入，又能保证抱紧后不会出现松脱，抱箍外侧的加强筋结构提升了夹持部位的刚性，拧紧锁紧件时不会出现抱箍开裂、形变过度的问题。

　　安装边界方面，支架整体为对称结构，两端抱箍的中心距根据双灯的最佳照射夹角设定，安装后两支手电的照射范围可形成有效重叠，不会出现照明盲区，同时不会因为间距过大导致整体结构外伸尺寸过多、影响载具的通过性。中间安装板的平面度控制在0.1mm以内，保证安装后支架与基准面贴合紧密，不会出现安装倾斜导致的照射角度偏移。所有安装孔的位置度公差控制在0.15mm以内，可直接与标准规格的螺丝、绑带适配，不需要二次修配。支架的整体厚度根据受力情况做了差异化设计，安装板主体厚度满足承重要求，抱箍部位在保证刚性的前提下做了局部减薄，既控制了整体重量，又不会降低结构强度，安装后不会因为自重过大导致载具负载增加过多，也不会在颠簸使用场景下出现共振松脱的问题。

　　实际使用时，可先将支架通过中间安装板固定在载具的对应位置，确认安装牢固后将两支手电分别卡入两端的抱箍结构，调整好照射角度后通过锁紧件固定筒身，即可完成双灯的布设。如果需要做防水处理，可搭配配套的灯罩配件使用，支架上预留的小孔也可用于固定灯罩的连接结构，不需要额外在支架上打孔加工。整体结构没有复杂的活动部件，长期使用的维护成本极低，出现部件损坏时可直接重新打印替换，不需要整体更换整套照明固定结构。
