匈牙利十字锁芯横杆门锁结构设计

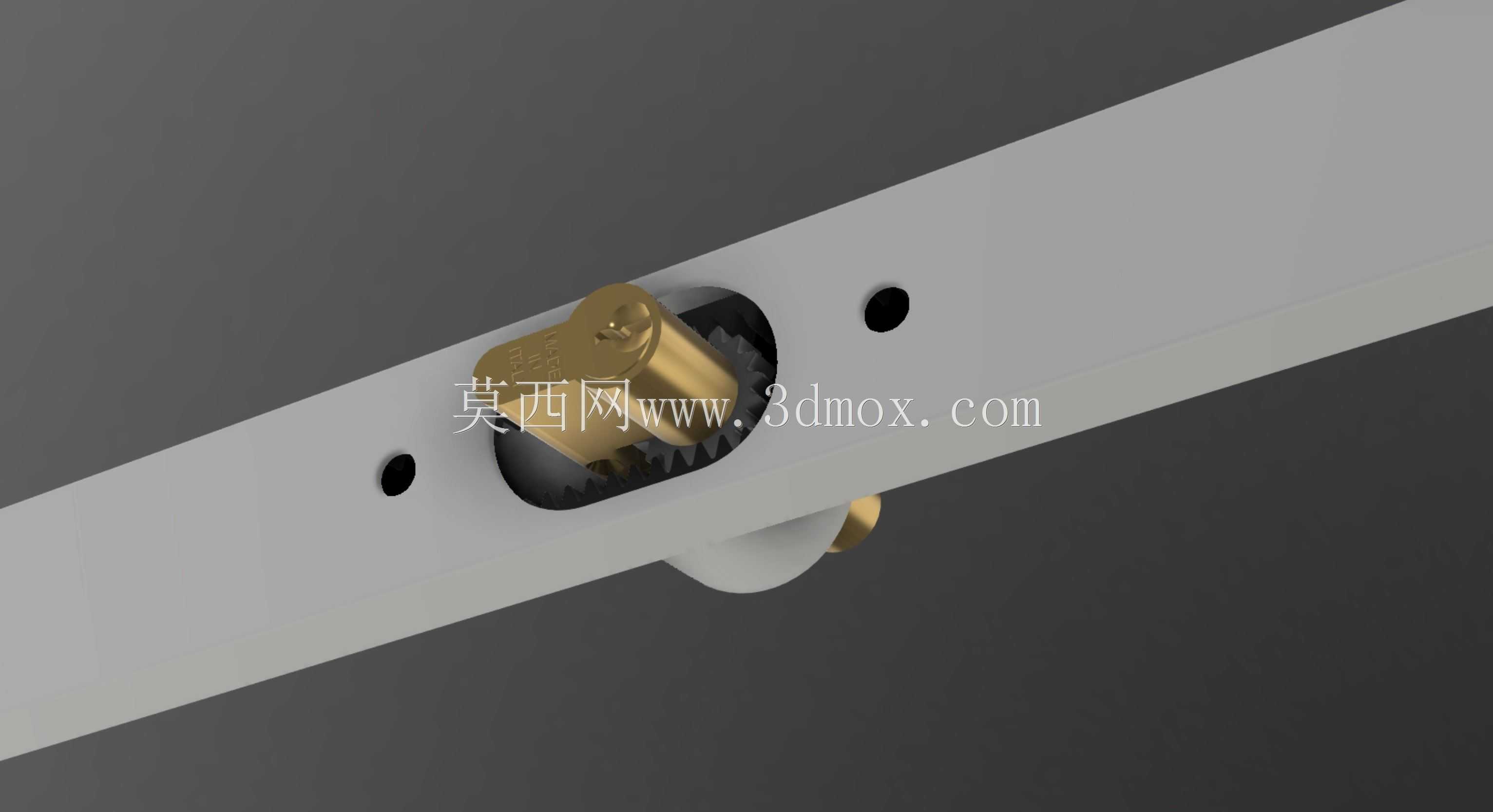

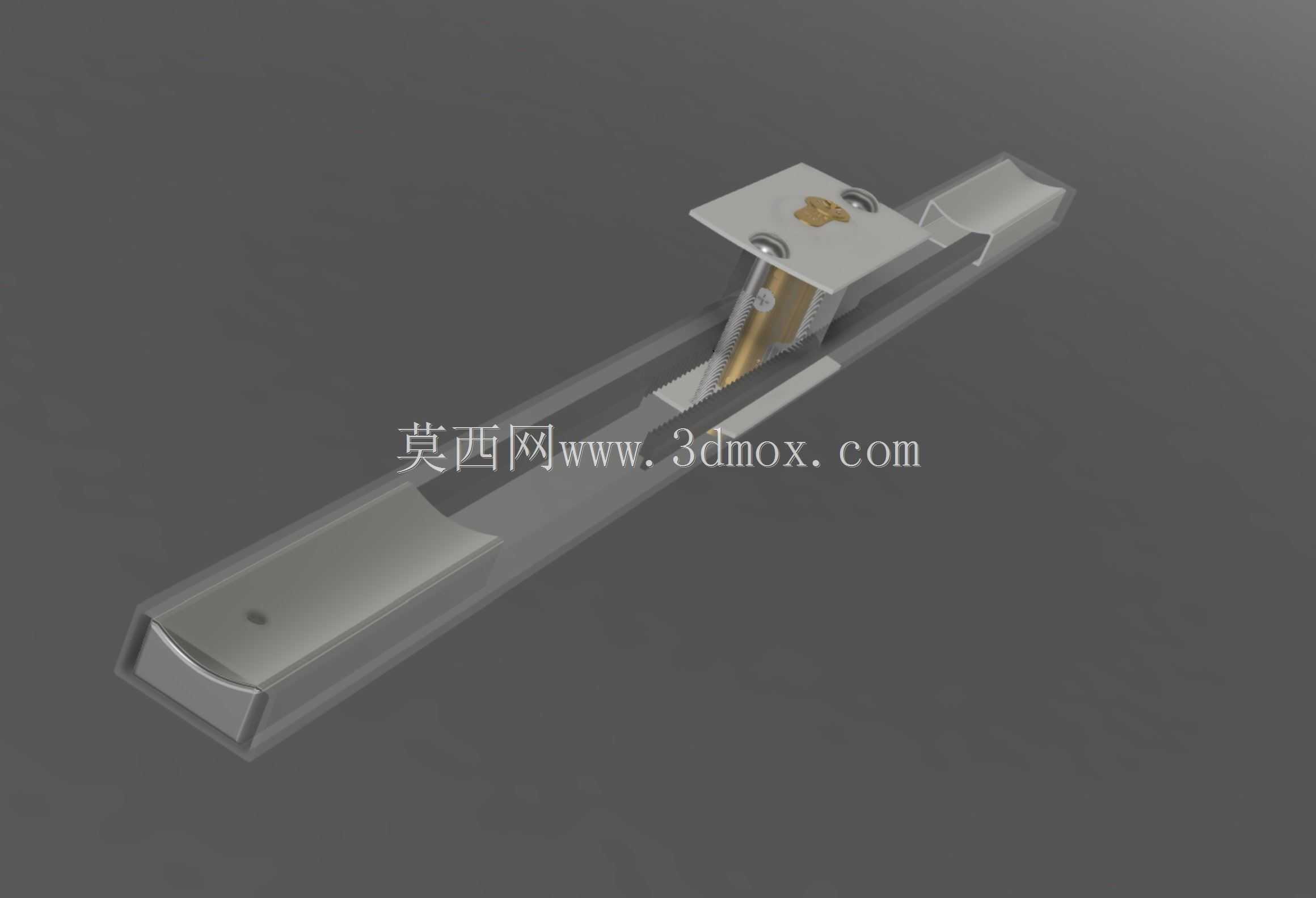

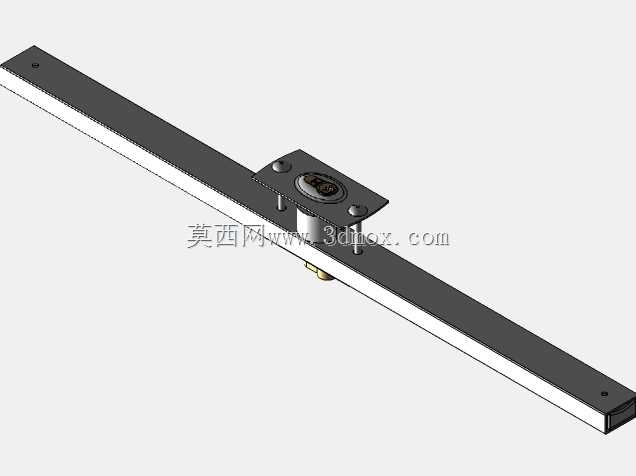

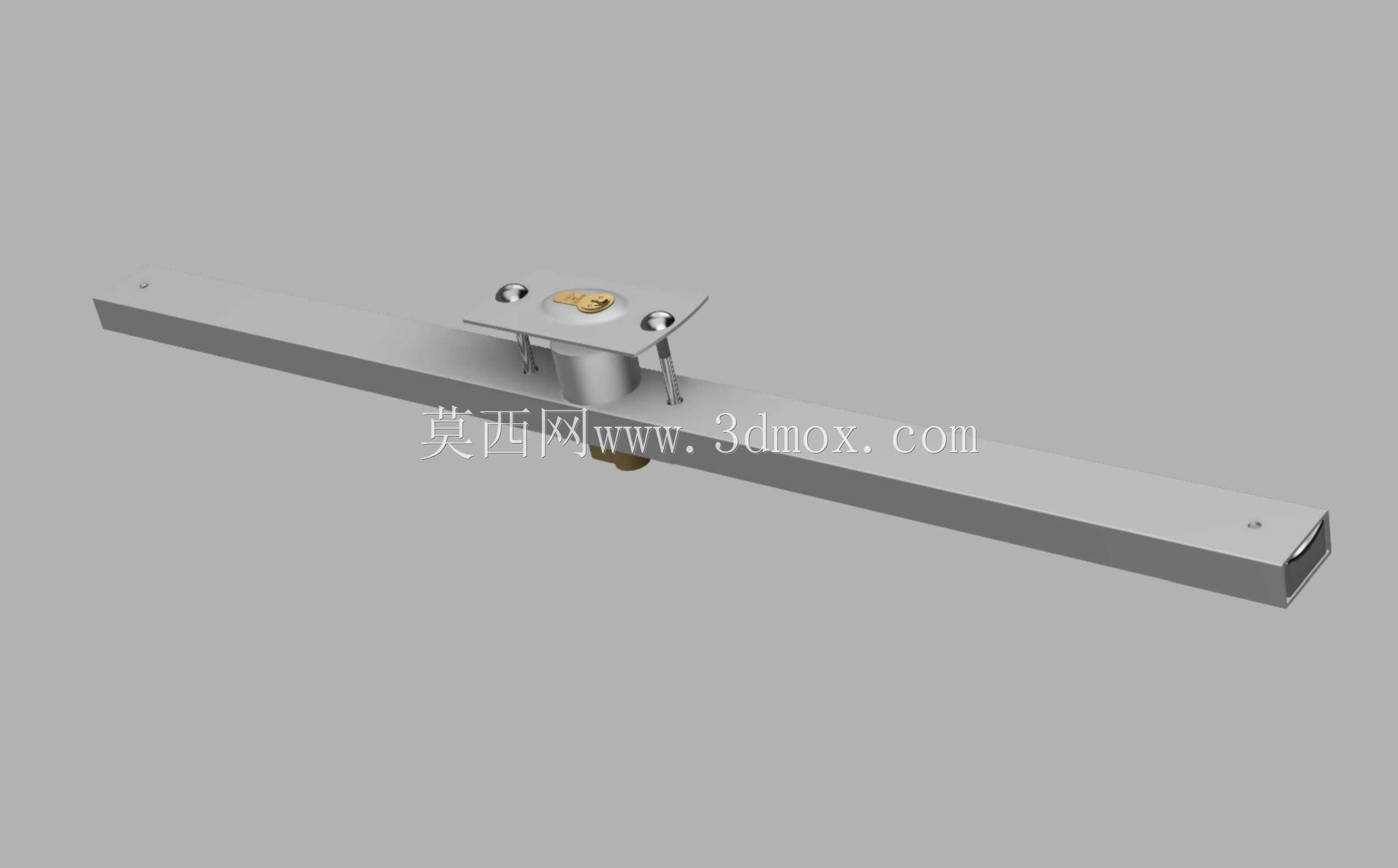

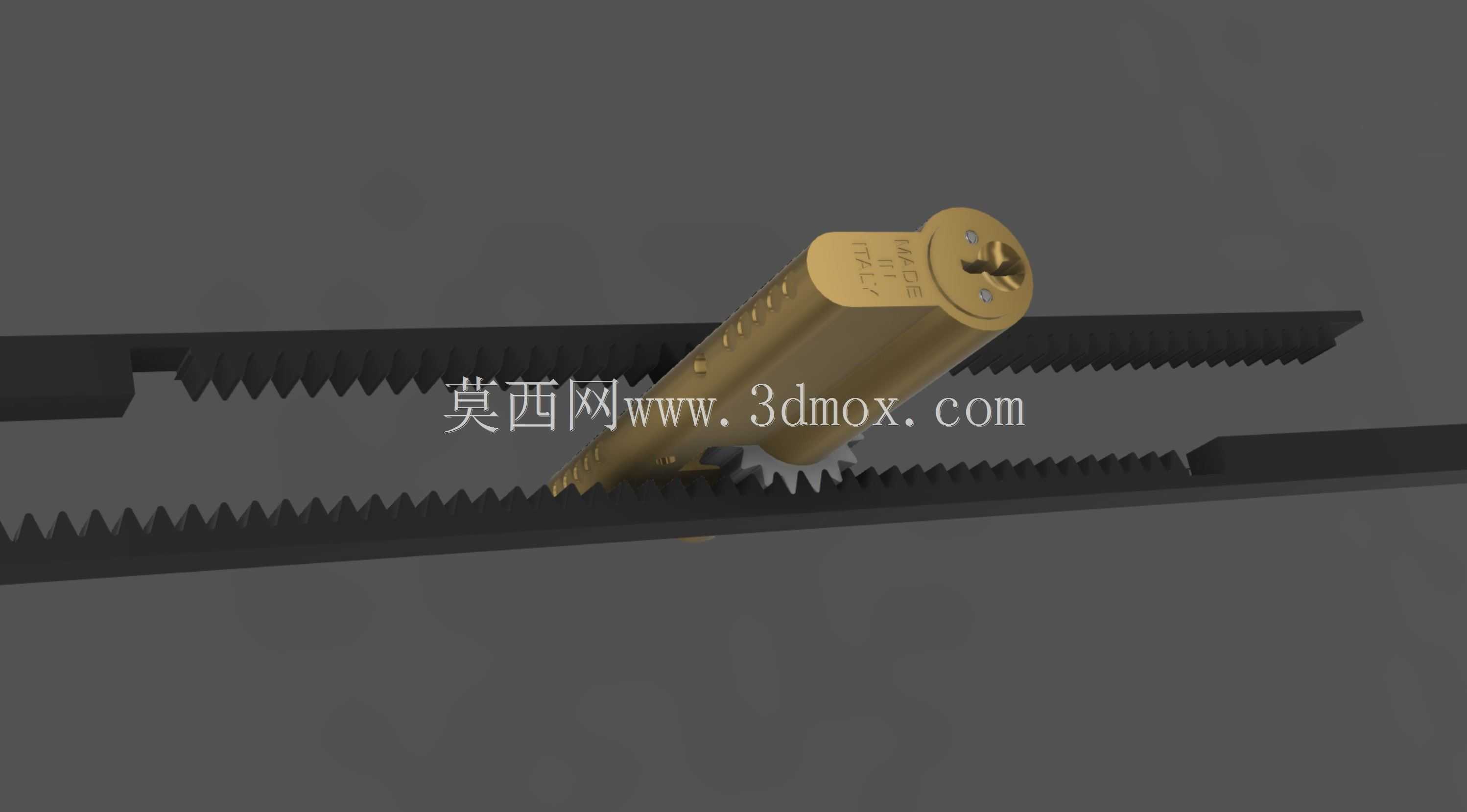

　　这款横杆门锁采用十字锁芯结构，整体为长条形横向安装形态，主体长度覆盖700毫米的安装跨度，适配常规室内门、仓储隔间门、轻型防护门的横向锁闭需求，区别于常规竖向安装的执手锁，这类横杆锁的锁止点沿杆体分布，锁闭时杆体整体卡入门框对应锁槽，能提供更大的锁闭受力面，抗撬动性能优于单点锁闭结构。从结构设计来看，锁体分为中空外杆与内置锁芯组件两部分，中空杆体采用矩形截面型材加工，既保证了长跨度下的结构刚性，又为内部传动连接件预留了安装空间，锁芯模块居中布置在杆体上，锁芯转动时通过内部接头构件带动杆体两端的锁舌同步伸缩，实现多点同步锁闭，避免了长杆传动过程中出现的动作不同步、卡滞问题。外形设计上整体采用平直方正的造型，表面做白色涂覆处理，

　　外露部件仅保留锁芯操作区域，没有突出的执手结构，安装完成后杆体与门体表面齐平，不会在门体外侧形成突出的磕碰点，适配人员通行频繁、需要避免突出构件剐蹭的通道场景，比如仓储通道、设备间隔断、公共区域储物间门等场景，既不会阻碍物料转运通行，也能避免外力磕碰导致锁具损坏。安装边界方面，这款锁为嵌入式安装结构，需要在门体对应位置开出与锁体截面匹配的长槽，将锁体整体嵌入槽内后通过锁芯位置的固定件与门体锁紧，门框对应位置需要预留与杆体两端锁舌匹配的锁孔，安装时需要保证杆体水平度偏差不超过2毫米，否则会出现锁舌伸缩卡滞、锁闭不到位的问题，锁芯操作端与门体表面齐平，不需要额外预留执手转动空间，对门体周边的安装空间要求更低，

　　即使门体旁紧邻墙体或者其他设备，也不会影响锁具的正常启闭操作。从实际使用场景来看，这类横杆门锁的锁闭行程适中，锁芯采用标准十字锁芯结构，适配通用钥匙，日常维护时仅需要定期在内部传动接头位置添加润滑脂，就能保证长期使用的动作顺畅，中空杆体的结构在保证700毫米跨度下抗弯折性能的同时，整体重量控制在合理区间，不会对门体铰链造成额外的负载，适合厚度在40-50毫米的木质门、复合板材门、轻型金属门使用。设计过程中针对长杆传动的挠度问题做了结构优化，杆体内部设置有导向支撑点，避免长距离传动时杆体出现形变导致传动失效，锁芯与传动接头的连接采用快拆结构，后期更换锁芯时不需要将整根锁杆从门体内拆出，仅需要拆下锁芯端盖就能完成锁芯更换，

　　降低了后期维护的操作难度。锁体表面的涂覆层采用耐磨耐刮的涂装工艺，日常使用中频繁接触也不会出现掉漆、锈蚀问题，适配室内常温干燥的使用环境，在常规办公、仓储、工业隔间场景下能长期保持稳定的锁闭性能，不会因为频繁启闭出现结构松动、锁闭失效的问题。
