手轮齿轮齿条传动机构三维设计

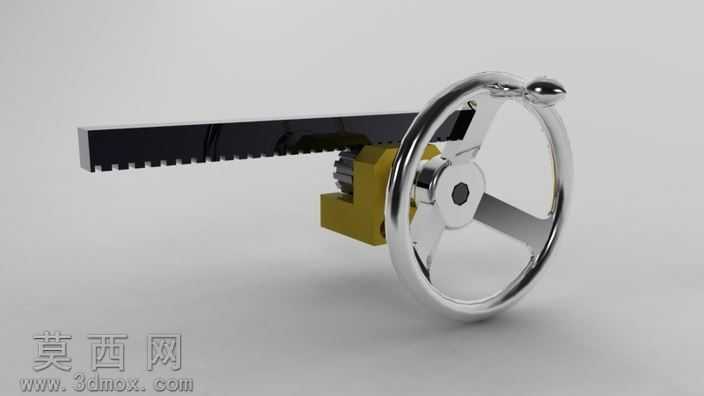

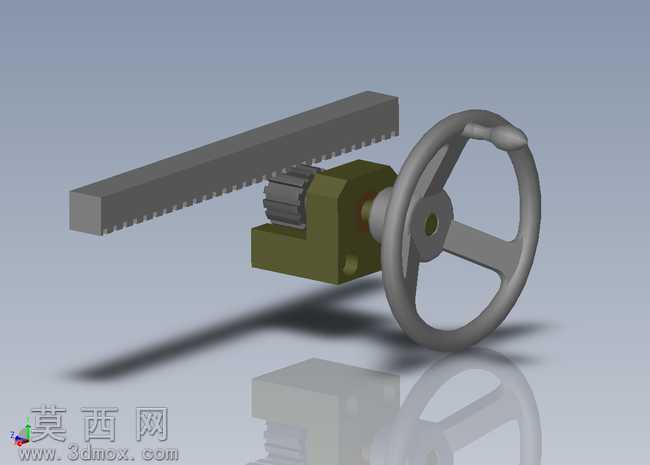

本作品为手轮与齿轮齿条组合的手动传动机构三维设计，整体建模过程围绕机械传动的实际运动逻辑展开，在三维建模环节中，设计师首先对各核心零部件进行独立参数化建模：手轮部分采用轮辐式结构设计，轮缘做圆滑过渡处理以适配手动操作的握持手感，中心轮毂预留轴连接孔位，保证与传动轴的同轴度装配要求；齿轮部分依据标准渐开线齿形参数绘制齿廓，严格控制齿距、齿厚、模数等关键参数，确保与齿条啮合时的传动精度；齿条采用直齿结构设计，齿形参数与匹配齿轮完全对应，安装基准面做平整化处理，保障直线运动的平稳性；配套的轴、轴承、安装基座等零件，均按照通用机械设计标准设定尺寸公差与装配间隙。材质渲染阶段，手轮轮缘与轮辐采用亮面镀铬金属材质，模拟工业操作件常用的金属抛光质感，齿轮与轴件采用调质钢材质表现，安装基座做黄色氧化涂装处理，齿条采用发黑处理的金属材质，不同材质的区分既还原了工业实物的真实外观，也能让观看者快速识别各部件的功能分区。结构设计上，该机构通过手轮的旋转运动输入，经轴件传递扭矩至啮合的小齿轮，小齿轮与齿条形成齿轮齿条传动副，将旋转运动转化为齿条的直线往复运动，可实现手动调节的直线位移输出，整体结构紧凑，传动路径清晰，各部件的装配关系完全符合机械装配规范，不存在干涉问题。设计思路围绕手动操作机构的实用性展开，兼顾操作手感与传动可靠性，手轮的握持直径、齿轮齿条的传动比均经过合理匹配，保证手动操作时的施力舒适度与位移调节精度，可直接应用于各类需要手动直线调节的机械设备中，也可作为机械原理教学的演示模型，帮助理解齿轮齿条传动的运动转换逻辑。
