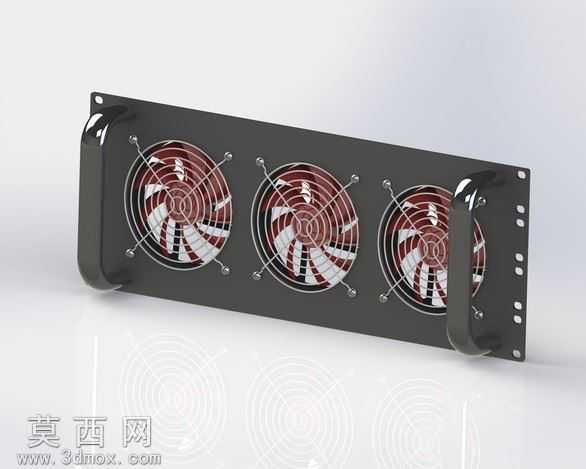

4U机架式三风扇服务器冷却单元

本模型为标准4U机架安装式冷却单元，采用三风扇并联布局设计，适配标准19英寸服务器机架安装规范，整体建模过程严格遵循工业级散热组件的设计逻辑，从安装基准到细节结构均还原实物的工程属性。建模阶段以机架安装面板为基准特征，首先绘制带安装定位孔的金属面板基体，面板两侧预留标准机架固定孔位，同时集成内嵌式侧边手柄结构，手柄做圆弧过渡处理，既满足抽拉机架时的受力需求，也避免锐边带来的安装安全隐患。面板上精准定位三个120mm规格风扇的安装位，每个风扇位预留螺丝固定孔、防护网罩安装卡扣位，保证各部件的装配公差符合实际生产要求。风扇部分的建模还原了扇叶的曲面弧度、轮毂的加强筋结构，扇叶做等距圆周阵列，同时还原扇叶表面的导流纹理设计，匹配轴流风扇的气动设计逻辑；风扇护罩采用金属丝网结构建模，通过环形边框与径向加强筋组合，既还原护罩的防护功能，也通过网格纹理提升渲染真实感。材质渲染阶段，安装面板采用哑光黑色金属烤漆材质，调整材质的粗糙度与金属度参数，还原钣金喷涂后的细腻质感；风扇扇叶采用半透明红棕色调工程塑料材质，添加轻微的反光属性，模拟PC材质的视觉效果；侧边手柄采用亮面镀铬金属材质，与哑光面板形成材质对比，突出结构层次；风扇护罩采用细金属丝材质，添加轻微的做旧质感，还原金属网长期使用后的细微磨损效果。结构设计上，三个风扇采用等距横向排布，保证出风面覆盖4U高度的机架设备区域，面板与风扇组件之间预留走线空间，侧边手柄与面板采用一体化折弯装配结构，无需额外连接件即可实现牢固固定，整体结构兼顾散热效率、安装便捷性与结构强度，可直接用于服务器机箱散热方案的验证、机架式设备的结构适配演示，也可作为标准散热组件用于各类工控机柜的配套设计参考。
