Makerbase MKS Robin E3D 3D打印机主控板结构

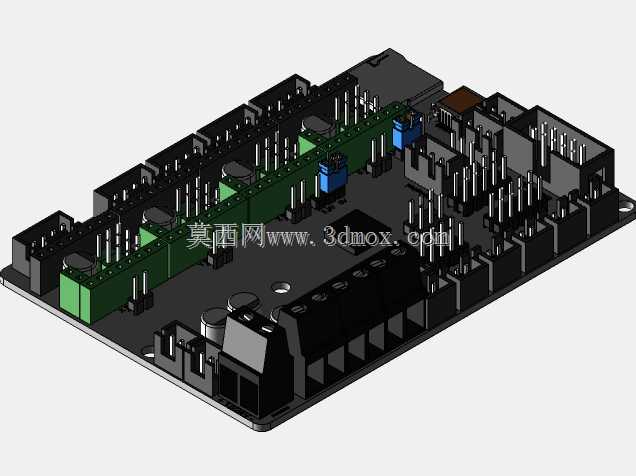

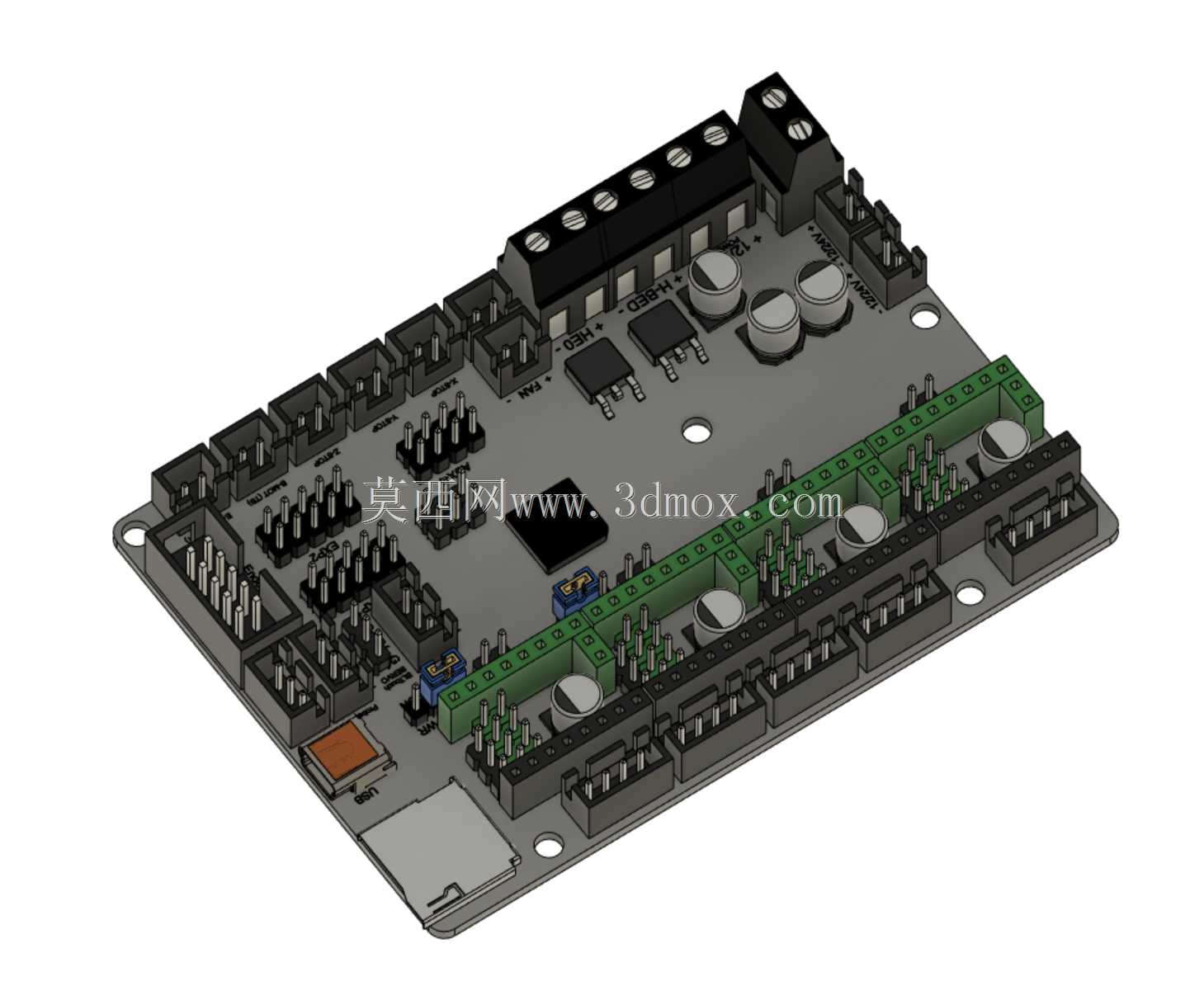

　　在桌面级FDM 3D打印设备的整机结构搭建中，主控板作为整机运动控制、温度采集、指令传输的核心载体，其安装尺寸、接插件布局直接决定了整机电气仓的空间规划、走线路径合理性以及后期维护的便捷度。这款主控板的结构建模，核心围绕实际装机的适配需求展开，建模过程中优先还原了板体的整体外轮廓、各类接插件的安装高度与引脚排布位置，同时兼顾了板载元件的凸起高度，避免装机时出现元件与电气仓壳体、其他结构件干涉的问题。从实际应用场景来看，这类主控板多用于桌面级DIY 3D打印机、小型商用桌面3D打印设备的电控系统搭建，可直接替代同安装规格的原厂主控板，也可用于自研3D打印设备的电控选型验证，在结构设计阶段，通过三维模型可提前完成电气仓的布局校核，

　　无需等待实物板到货即可完成安装孔位、走线槽位、散热空间的预留设计，大幅缩短整机研发的迭代周期。从功能特性对应的结构设计来看，板体上排布的多组步进电机驱动接插件，建模时严格对应实际接插件的插拔方向与引脚间距，确保结构设计时预留的走线空间不会出现线材弯折角度过大、接插件被结构件遮挡无法插拔的问题；板载的温度传感器接口、热端加热接口、限位开关接口、散热风扇接口，均按照实际元件的高度做了等比例还原，尤其是板上高度较高的电解电容、电源输入接插件、USB通讯接口，其顶部与板体的垂直距离都做了精准还原，避免电气仓盖板设计时出现压接元件、盖板无法闭合的问题。建模过程中，针对板体的安装固定孔位做了重点校核，四个角的安装孔中心距、

　　孔径大小均按照实际装机的M3固定螺丝规格做了匹配，同时预留了安装铜柱的高度空间，确保板体底部与安装面之间留有足够的空隙，避免板底焊点与金属安装面接触造成短路，也给板底可能存在的贴片元件预留了安全间隙。从安装边界的维度来看，板体的整体长宽尺寸适配常规的3D打印机电气仓安装位，板上最高元件的凸起高度控制在常规电气仓的深度范围内，接插件全部朝向板体的外侧边缘排布，方便后期维护时插拔线材，无需拆解其他结构件即可完成所有线材的接插操作；板载的散热片安装位也做了对应结构还原，可匹配常用的驱动芯片散热片尺寸，确保散热片安装后不会与周边接插件、线材产生干涉。在实际的结构选型阶段，这类主控板的三维模型可直接导入整机装配体中，完成电气仓的虚拟装配验证，

　　检查安装孔位的同轴度、接插件与周边结构的间隙、线材的最小弯折半径是否符合装机要求，还可基于模型生成安装位的二维工程图，直接用于电气仓安装结构的加工生产，避免实物试装时出现尺寸不匹配、接插件位置冲突、安装空间不足等问题。对于3D打印设备的改装用户而言，通过该模型可提前测量主控板的实际安装尺寸，判断现有设备的电气仓是否能够容纳该款主控板，提前规划线材的走线路径，确定固定铜柱的所需高度，减少改装过程中的反复试错，降低改装时对原有设备结构的破坏。建模时还考虑到了板体的安装公差，所有安装孔位、接插件位置均预留了合理的装配间隙，避免因加工误差导致板体无法顺利安装，接插件的插拔空间也按照实际操作的需求预留了足够的手指操作空间，确保装机后所有接口都可正常插拔使用。
