长丝挤出机用屏蔽安装结构件

　　在桌面级与工业级熔融沉积成型3D打印设备的长丝挤出系统中，这类屏蔽结构件承担着多重工程作用，并非简单的外观包覆零件。从实际产线调试与设备运维的经验来看，挤出端周边往往布置有温度检测元件、步进电机驱动线路、位置传感组件，工作过程中加热块的持续高温、电机运转的电磁干扰、车间环境中的粉尘与长丝碎屑，都会对周边传感元件的信号稳定性、线路的使用寿命造成直接影响，这个结构件的核心作用，就是在挤出单元的侧部形成物理与电磁层面的隔离屏障。

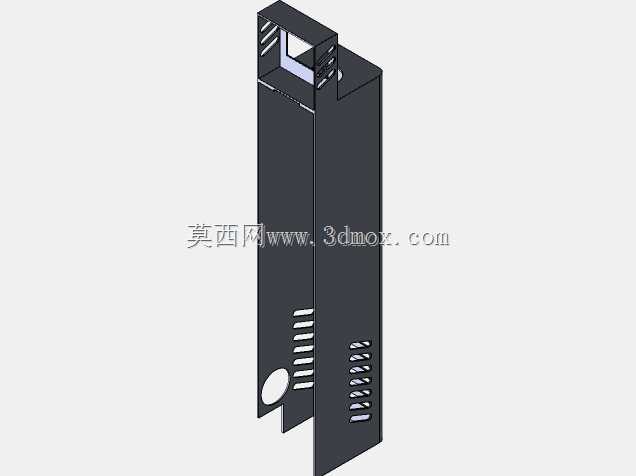

　　从结构设计逻辑来看，这个零件采用狭长型的盒体式构型，整体轮廓适配挤出机安装立板的侧边空间，不会挤占挤出头的运动行程，也不会与打印平台的升降路径产生干涉。零件主体采用薄壁弯折加局部加强的结构形式，侧壁预留的多组条形通槽，并非随意开设的减重孔：靠近上端的开槽是为了给挤出机上部的散热风道预留气流通道，保证散热风扇吹出的冷气流能够顺畅穿过，带走加热块上传导上来的多余热量，避免热量向上传递导致送丝轮处的长丝提前软化膨胀，造成送丝卡顿、堵头的常见故障；中部的椭圆形开孔是为温度传感器的走线预留的出口，线路从孔位穿出后可以直接沿立板排布到主控板端，避免线路裸露在高温区域出现外皮老化破损；下部多组平行的窄槽，一方面是为了调整零件安装时的配合公差，抵消钣金加工或者型材安装面的平面度误差，另一方面也能在零件受热产生微量形变时释放内应力，避免整体结构翘曲变形导致安装位偏移。

　　从安装边界来看，这个零件的上端设置有带定位缺口的折边结构，安装时可以直接卡入挤出机立板对应的凸台位置，不需要额外做复杂的对位调整，侧边预留的两个安装孔位采用沉头设计，装配后螺丝头部不会突出零件表面，防止零件随挤出头运动时剐蹭到打印中的模型外壁，或者勾到外接的走线。零件的整体厚度控制在1.2mm，既保证了足够的结构刚度，在挤出头高速往复运动时不会产生共振异响，也不会过度增加挤出单元的运动负载，避免X轴传动带因为负载过大出现过早松弛、定位精度下降的问题。

　　在实际应用场景中，这类屏蔽件除了电磁屏蔽与物理防护的作用，还能起到一定的隔热效果：零件与加热块之间预留了3mm的空气间隙，能够减少加热块向侧边传感元件的热辐射，保证温度传感器的检测数值更接近熔腔的真实温度，减少因为温度检测偏差导致的长丝熔融不充分、或者过热碳化的问题。同时封闭的侧壁结构可以阻挡打印过程中产生的少量塑料挥发物附着在后方的线路板与接插件上，降低接插件接触不良、线路短路的故障概率，在长时间连续打印的工业场景下，这种细节结构的设计往往能大幅降低设备的运维频次。

　　从建模逻辑上看，这个零件的所有折边圆角都做了R0.5的工艺处理，既符合钣金折弯的加工工艺要求，避免折弯处出现应力集中开裂的问题，也能去除零件边缘的锐边，防止装配运维时划伤操作人员。零件表面没有多余的装饰性结构，所有的构型特征都服务于实际功能需求，没有为了外观增加不必要的曲面或者凸起，这种设计思路也符合工业功能件的设计原则：在满足所有使用需求的前提下，尽可能简化加工工艺，降低零件的制造成本与装配难度。在实际选型替换时，只需要核对安装孔的中心距、零件的整体长宽尺寸，以及开槽位置与周边元件的对应关系，就可以直接适配同规格的长丝挤出机构，不需要对原有设备的结构做额外修改。
