布伦内斯图尔壁挂式自动收线电缆盘结构

　　在车间工位布线、户外临时作业供电、家用车库工具供电这类场景里，散乱的动力线缆一直是现场管理的痛点——线缆拖地容易被重物碾压破损绝缘层，人员走动绊倒的安全隐患长期存在，作业结束后人工收卷线缆费时费力，还容易出现线缆拧结、弯折半径过小导致芯线断裂的问题。这款壁挂式自动收线电缆盘的设计，正是针对这些实际使用痛点做的结构优化，从安装适配到收线逻辑都贴合一线使用的实际需求。

　　从结构设计逻辑来看，这款电缆盘采用封闭卷盘外壳设计，外壳做了圆弧过渡处理，没有尖锐的棱角凸起，避免人员经过时磕碰划伤，同时封闭结构可以阻挡车间内的金属切屑、粉尘、飞溅的切削液进入卷盘内部，保护内部的卷簧、导电滑环结构，降低日常维护的频次。卷盘侧面的安装支架采用一体化折弯成型的金属结构，支架上预留了两个长圆形安装孔，安装时可以根据墙面的固定螺栓间距微调安装位置，不需要在墙面重新打孔，适配车间立柱、墙面、设备侧壁等多种安装基面，安装后卷盘主体与安装面之间预留了足够的散热间隙，避免长时间大电流供电时热量堆积在安装接触面，加速绝缘层老化。

　　功能层面，这款电缆盘内置的卷簧结构做了恒扭矩调校，拉出线缆时的阻尼感均匀，不会出现拉到特定长度突然卡滞或者回弹力度过大的问题，线缆拉出到需要的长度后可以自动锁止，不需要额外的卡扣固定，作业结束后轻轻向外拉动一小段线缆，锁止机构自动脱开，卷簧带动卷盘匀速回收线缆，回收过程中线缆不会出现甩动、打结的情况，回收末端有缓冲结构，避免线缆插头直接撞击外壳造成损坏。卷盘内部的导电滑环采用多触点接触结构，长时间使用后也不会出现接触不良、供电时打火的问题，适配常规的低压交流供电场景，防护等级达到IP44，可以阻挡直径大于1mm的固体异物进入，同时可以应对各个方向的飞溅水滴，满足车间、车库、户外露台这类半开放场景的使用要求。

　　尺寸边界上，这款电缆盘的卷盘主体直径控制在280mm左右，整体厚度不超过160mm，安装后突出墙面的尺寸较小，不会占用过多的通道空间，支架的安装孔距适配常规的膨胀螺栓安装尺寸，不需要额外制作安装转接板。线缆出口处做了耐磨橡胶护套，避免线缆收放过程中与外壳硬摩擦，割破线缆外护套，橡胶护套的弧度贴合线缆的自然弯折半径，不会让线缆在出口处出现小于允许值的弯折，延长线缆的使用寿命。

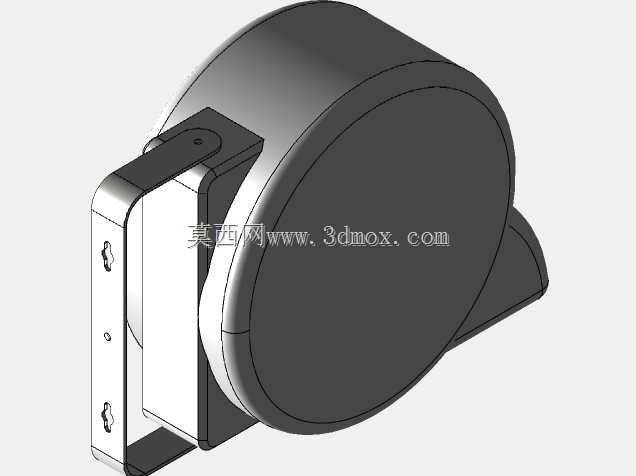

　　建模过程中，核心的安装配合尺寸、卷盘外径、支架安装孔位、线缆出口位置都按照实物的实际装配尺寸做了还原，外壳的卡扣配合位置、内部卷簧的安装腔尺寸都做了对应结构预留，非关键的外观圆角、表面纹理细节做了简化处理，既保证结构设计的参考价值，也不会因为过多的细节导致模型占用过多的装配资源。在做车间工位供电布局设计时，可以直接将这个模型导入到整体布局装配中，核对安装位置是否与周边的设备、通道存在干涉，提前规划线缆拉出后的覆盖范围，避免现场安装后出现线缆长度不够、或者卷盘突出影响人员通行的问题。

　　实际选型使用时，需要根据现场的供电电流需求匹配对应线径的线缆，安装时要保证安装基面的承重能力满足卷盘满线缆状态下的重量要求，固定螺栓要加装防松垫片，避免长期收线的震动导致螺栓松动。日常使用时要避免线缆被尖锐物体割伤，定期检查卷盘的锁止功能是否正常，导电滑环部位如果出现接触不良的情况要及时清理触点氧化层，保证供电的稳定性。这类自动收线电缆盘相比传统的开放式电缆盘，在整洁度、安全性、使用便捷性上都有明显优势，尤其适合固定工位的长期供电布线使用，减少线缆整理的人工成本，降低现场的用电安全隐患。
