壁挂式自动回缩电缆卷盘结构设计

　　在车间工位布线、维修作业点位供电、移动设备临时取电这类场景里，裸露拖拽的线缆不仅容易被过往工件、转运车辆碾压破损，还会绊绊磕磕带来作业安全隐患，壁挂式自动回缩电缆卷盘就是针对这类痛点设计的线缆收纳装置，这款Zeca7525型号的卷盘，核心功能就是把供电线缆规整收纳在壳体内，需要取电时拉出对应长度的线缆，到位后自带的锁止结构可以固定拉出长度，不用时触发解锁机构，卷盘内部的卷簧会自动把线缆收回壳体内，避免线缆散落在地面造成的各类问题。

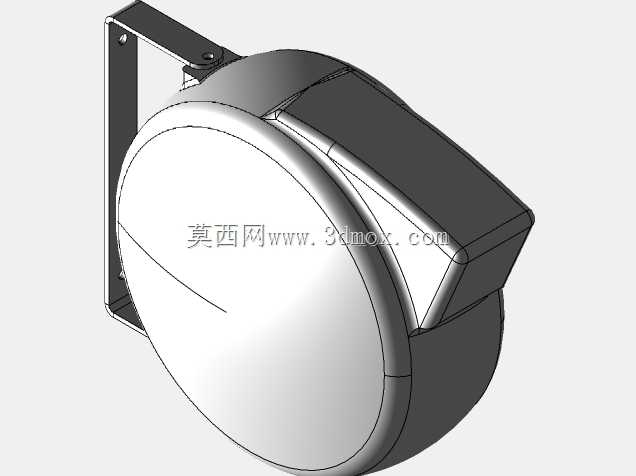

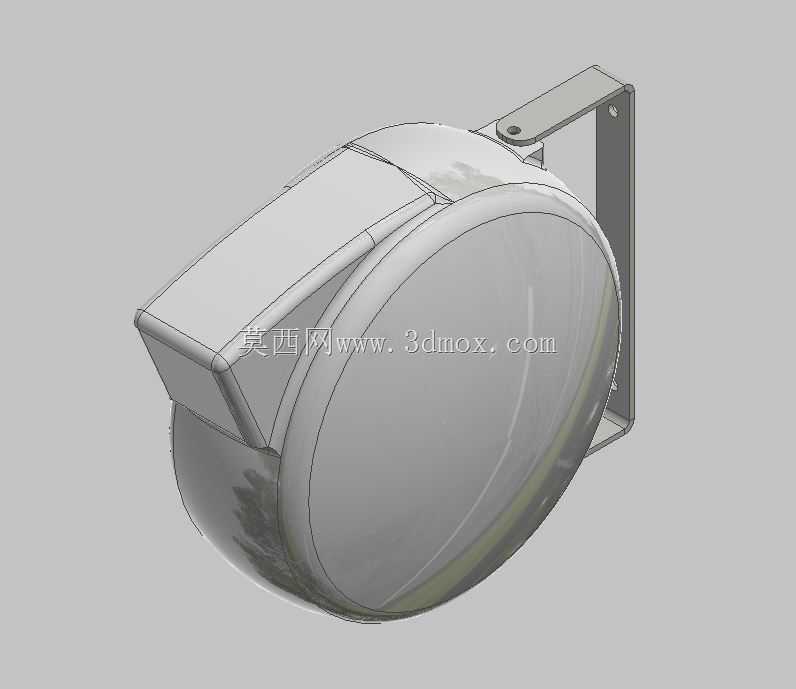

　　从结构设计思路来看，这款卷盘采用了封闭壳体的设计，整体外壳为近似圆形的弧面结构，出线位置做了定向的导向嘴结构，避免线缆收回时出现偏斜、卡滞的问题，侧面的壁挂安装支架采用L型折弯结构，支架上预留了两个固定安装孔，可以直接通过膨胀螺栓或者机牙螺丝固定在墙面、设备立柱这类垂直安装面上，安装支架和卷盘主体之间做了转动限位结构，卷盘主体可以在一定角度范围内转动，适配不同方向的拉线需求，避免线缆拉出时和壳体边缘产生过度摩擦，延长线缆外皮的使用寿命。

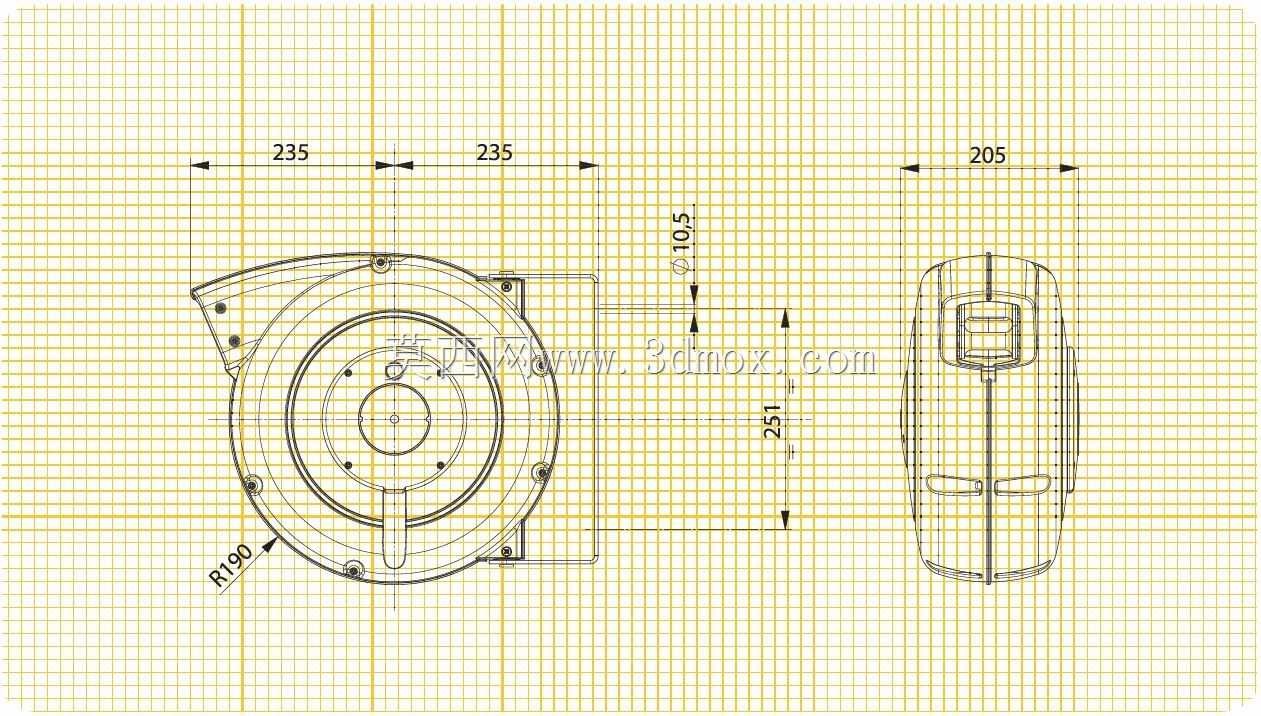

　　尺寸设计上，这款卷盘的核心安装边界需要重点关注，安装支架的两个固定孔位间距决定了现场安装时的打孔位置，壳体的最大外圆直径决定了安装位置需要预留的径向空间，避免周边设备、结构件和卷盘转动产生干涉，出线嘴的突出长度也需要在安装时预留足够空间，保证线缆拉出收回的路径没有遮挡。内部的卷簧结构做了等力矩设计，避免线缆收回时初段速度过快甩动、末段拉力不足收不到位的问题，线缆的层叠排布做了导向设计，收回时线缆可以整齐排布在卷盘内部，不会出现乱线、卡线的情况。

　　实际选型使用时，这类卷盘通常适配固定工位的临时取电需求，比如装配线上的电动工具供电、维修工位的照明及设备供电、大型设备周边的检修点位供电，相比地面放置的移动式电缆盘，壁挂安装的形式不占用地面作业空间，也不会被工件磕碰、车辆碾压，使用寿命更长。设计建模时需要重点校核卷盘内部的容线空间，根据适配的线缆线径、长度计算卷盘的内圈直径、外圈直径以及内部宽度，保证线缆可以完全收纳进壳体内，同时要校核卷簧的拉力参数，拉力过大会导致拉线费力，收回时冲击力过大，拉力过小会导致线缆收回不到位，还要考虑锁止结构的可靠性，拉出到任意长度都能可靠锁止，不会出现自动回缩的情况，解锁时的触发力度也要适中，方便作业人员单手操作。

　　壳体的结构设计上，采用了上下扣合的结构，方便后期维护更换线缆或者卷簧，壳体边缘做了圆角过渡，避免锋利边缘割伤作业人员或者划伤线缆外皮，安装支架的厚度需要满足承重要求，根据卷盘满线时的总重量核算支架的折弯强度以及固定螺丝的剪切强度，避免长期使用后支架变形、卷盘脱落。出线嘴的位置采用了耐磨的光滑材质，减少线缆反复伸缩时的外皮磨损，同时出线嘴的内孔尺寸要适配线缆外径，留有一定的间隙，避免线缆伸缩时阻力过大。

　　在三维建模过程中，除了外部的安装尺寸、外形尺寸做了精准还原，内部的卷绕空间、转动配合间隙也做了对应设计，主要安装配合尺寸完全按照实物参数校准，其他非关键的内部细节尺寸做了合理简化，既可以满足现场安装点位的空间校核需求，也可以作为同类卷盘产品结构设计的参考模板，方便设计人员根据实际使用需求调整容线长度、安装方式等参数，快速完成适配不同场景的卷盘结构设计。
