口罩生产用凸轮式压合成型机构

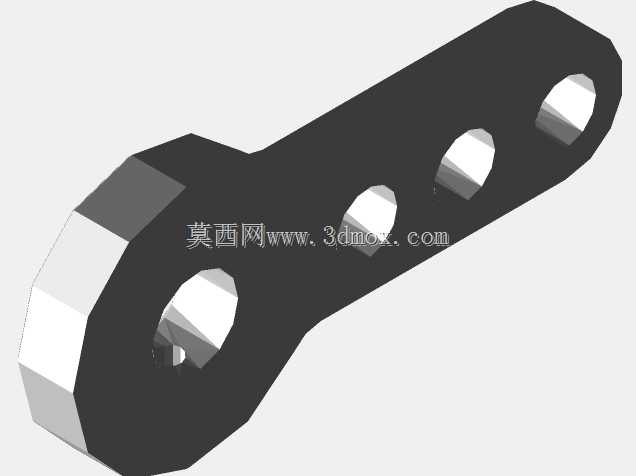

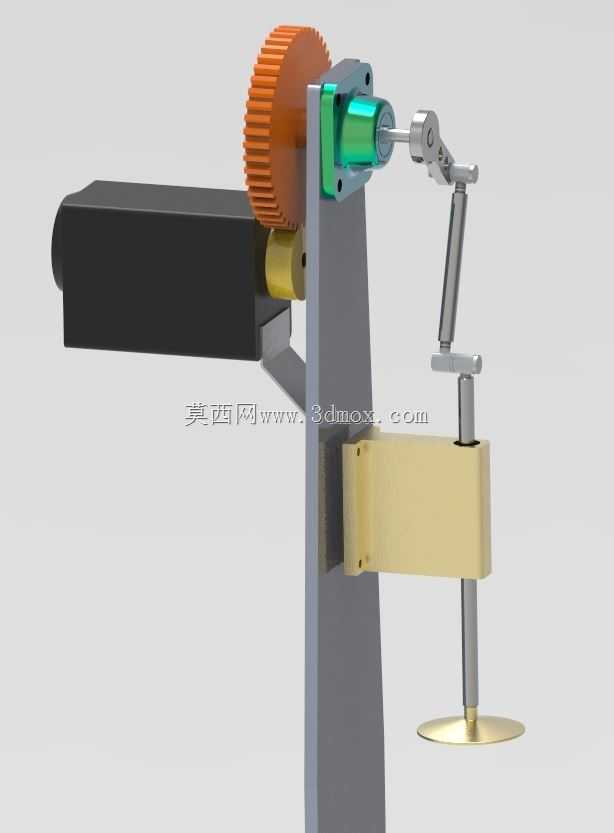

　　这套机构的核心设计目标是完成口罩生产环节中鼻梁条与无纺布层的定点压合作业，整体采用立式悬臂安装布局，可直接适配现有口罩生产线的工位预留空间，无需对原有产线的主输送架体做大规模改造。从结构组成来看，动力输入端采用渐开线圆柱齿轮作为一级传动部件，齿轮模数选取常规轻工设备通用的1.5模，齿宽设计为20mm，可匹配常规0.75kW调速电机的输出扭矩，传动过程中齿侧间隙控制在0.1mm以内，避免压合工位出现行程偏差导致的压痕错位。齿轮输出端同轴连接偏心曲柄组件，曲柄的偏心距可根据不同规格口罩的压合行程需求做±5mm范围的调整，调整时仅需松开曲柄端的锁紧顶丝即可完成偏心量校准，无需拆解整套传动链路。曲柄的动力输出端连接可调长度的摆杆，

　　摆杆与竖直方向的压合导杆之间采用关节轴承连接，可抵消安装过程中导杆与曲柄轴的平行度误差，避免运动过程中出现卡滞、别劲的问题，关节轴承的自润滑衬套可保证连续8000小时运行无需额外加注润滑脂，适配轻工生产车间连续作业的工况需求。压合导杆采用方形截面设计，与安装立板上的直线铜套配合，导杆的直线运动精度可控制在0.05mm以内，保证压合头与下方口罩承载台的平行度偏差不超过0.1mm，避免出现压痕深浅不一、局部压合不牢的质量问题。导杆下端的压合头采用快拆式设计，可根据不同的压合花纹需求快速更换压合模具，模具与导杆的连接采用定位销加锁紧螺丝的结构，更换时间可控制在5分钟以内，适配多规格口罩的快速换产需求。

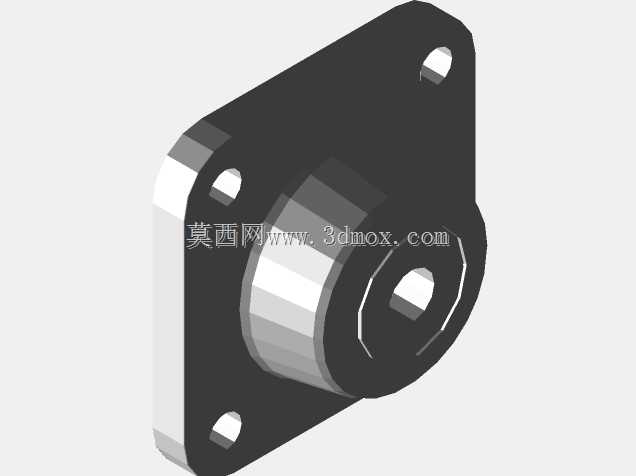

　　安装立板采用6061铝合金整体铣削加工，立板厚度为15mm，背部设置有两条平行的安装槽，可直接通过T型螺栓固定在产线的铝型材机架上，安装槽的长度预留了100mm的上下调整空间，可根据不同厚度的口罩原材料调整压合工位的整体高度，调整时仅需松开T型螺栓即可滑动立板完成高度校准，无需重新打孔定位。立板上的齿轮安装座、铜套安装位均采用一次装夹加工完成，同轴度偏差控制在0.02mm以内，减少装配过程中的调整工作量。整套机构的运动逻辑为齿轮连续旋转带动曲柄做圆周运动，通过摆杆将圆周运动转化为导杆的上下往复直线运动，压合头的下行行程终点设置有硬限位块，可避免压合压力过大导致的原材料破损，硬限位块的高度可通过微调螺丝调整，适配0.

　　2mm到1mm厚度范围内的不同原材料压合需求。从实际应用场景来看，这套机构除了可用于口罩生产的压合工位外，还可通过更换末端执行头，适配小型纸品压痕、薄金属片铆接、标签贴合等需要短行程往复压合的轻工生产场景，机构的整体运行节拍可达到每分钟120次，完全匹配常规高速口罩生产线的运行速度。设计过程中充分考虑了车间的日常维护需求，所有外露的传动部件均预留了足够的操作空间，齿轮端的防护罩可快速拆卸，方便日常检查齿轮的磨损情况，导杆与铜套之间的防尘圈采用标准件，磨损后可直接采购同规格配件更换，无需定制加工。整套机构的横向安装宽度仅为180mm，纵向深度为120mm，安装时不会占用过多产线空间，可在同一条产线上并排布置多组机构完成多道压合工序，机构的整体重量控制在8kg以内，单人即可完成安装与调试工作，无需额外的吊装辅助设备。在动力匹配方面，除了可搭配常规调速电机外，也可直接对接产线原有凸轮分配轴的动力输出，通过同步带轮连接即可实现与产线其他工位的动作同步，无需额外增加独立的控制系统，降低产线改造成本。导杆的回程依靠机构自身的运动轨迹完成，无需额外加装复位弹簧，避免弹簧疲劳失效导致的设备故障，长期运行的稳定性更高。压合头的工作端面做了镜面抛光处理，避免压合过程中粘黏无纺布的热熔胶层，减少生产过程中的清洁维护频次，抛光后的表面粗糙度达到Ra0.8，不会在口罩表面留下划痕或异物压痕。
