工业级方口变径长漏斗结构设计

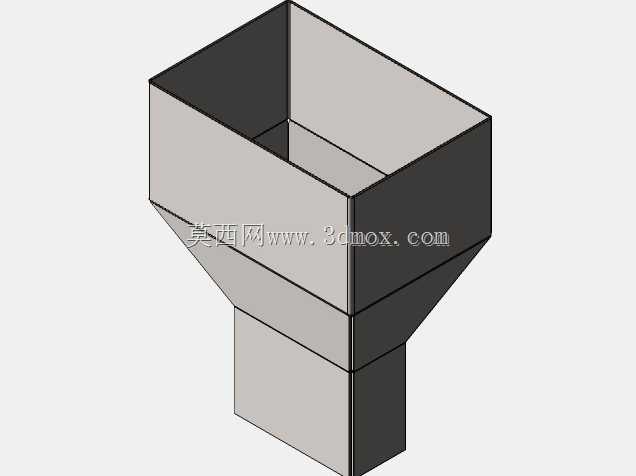

　　在散料输送、计量配料、小型灌装生产线的工位衔接处，这类方口变径长漏斗是非常常见的导料过渡部件，很多设计新手在做料道衔接的时候容易忽略料斗的变径角度、接口匹配度，最后投产之后出现卡料、撒料、对接错位的问题，反而拖慢整线的运行效率。这个长漏斗的上部采用方形接料口设计，主要是为了匹配上游方形出料端的设备，比如方形振动料盘的出料槽、皮带机的头部卸料罩、计量螺杆的出料口，方形接口在对接这类平口出料设备的时候，不需要额外做方转圆的过渡接头，能直接通过法兰边或者快拆卡扣完成固定，安装对位的时候比圆口更方便，不需要额外调整周向角度，只要对齐四个边的螺栓孔位就能完成装配，能减少现场安装的调整时间。上部的方形腔体做了直段设计，这段直段的作用是缓存瞬时大流量的来料，避免上游突然加大下料量的时候，物料直接冲到变径段造成堆积，尤其是针对颗粒状、小块状的塑料粒子、粮食、五金小零件这类物料，直段缓存区能让物料在进入变径段之前保持相对稳定的料流，不会因为瞬时料压过大导致变径段堵料。中间的变径段采用了四边向内收的斜壁结构，斜壁的倾斜角度是根据常见散料的安息角设计的，针对流动性一般的物料，斜壁角度设置在55度到60度之间，能保证物料靠自身重力就能顺着斜壁滑下，不会在斜壁上积料，针对流动性特别好的细粉类物料，这个角度也能避免物料下料速度过快导致的下游冲料、扬尘问题。变径段的四个棱角位置做了小圆弧过渡处理，没有采用直角拼接，

　　这一点是很多新手设计容易忽略的细节——直角位置很容易残留细粉或者细小颗粒，时间长了积料受潮发霉或者结块，会直接影响后续下料的顺畅度，圆弧过渡之后没有清洁死角，日常维护的时候用压缩空气吹扫或者毛刷清理就能把残留物料清理干净，不需要拆开料斗做深度清洁。下部的圆形出料直段是为了匹配下游的圆管料道、软管接头或者灌装头，直段的外径做了公差配合设计，能直接插入标准内径的PVC软管、不锈钢圆管，外壁可以加装喉箍或者快装卡盘，对接的时候密封性能更好，不会出现漏粉、撒料的问题，这段直段的长度也做了合理控制，既保证和下游管道有足够的配合深度，不会因为设备振动导致接头脱落，也不会因为直段过长导致物料在出料段出现架桥堵料的情况。从安装边界来看，

　　上部方形接口的尺寸可以根据上游出料口的尺寸做适配调整，整体高度可以根据上下游设备的安装间距做灵活修改，料斗的壁厚根据输送物料的磨琢性选择，输送普通塑料粒子、粮食这类低磨琢性物料的时候用1.5mm到2mm的不锈钢板或者冷轧板折弯焊接就能满足强度要求，输送石英砂、金属切屑这类高磨琢性物料的时候，可以把壁厚增加到3mm，或者在斜壁内壁加装耐磨衬板，延长料斗的使用寿命。在实际生产线应用中，这类料斗除了做固定工位的导料部件，还可以加装振动电机、气动敲击锤作为助流装置，针对容易架桥的超细粉、含湿量偏高的物料，在料斗外壁加装小型振动器，通过高频振动破坏物料的架桥结构，保证下料顺畅；如果是用于食品、医药行业的物料输送，

　　整体可以采用304或者316L不锈钢制作，内壁做抛光处理，外壁做拉丝或者镜面处理，满足食品卫生级的清洁要求，焊缝位置做打磨抛光处理，避免焊缝残留物料滋生细菌。设计这类料斗的时候还要注意整体的重心位置，因为上部方口尺寸大，下部圆口尺寸小，整体重心偏上，安装的时候除了接口位置的固定，还要在料斗中部加装支撑耳座，通过支撑杆把料斗固定在设备机架上，避免料斗满料的时候因为重心过高出现晃动，甚至拉坏上下游的连接接头。另外在变径段和下部直段的衔接位置，要避免出现台阶或者向内凸起的焊缝，这些位置很容易卡挂物料，尤其是带棱角的小五金零件、片状物料，很容易挂在凸起位置造成堵料，焊接的时候要保证内壁顺滑，所有衔接位置都做平滑过渡，从结构上减少堵料的可能性。
