可调式活动扳手工业级五金工具结构设计

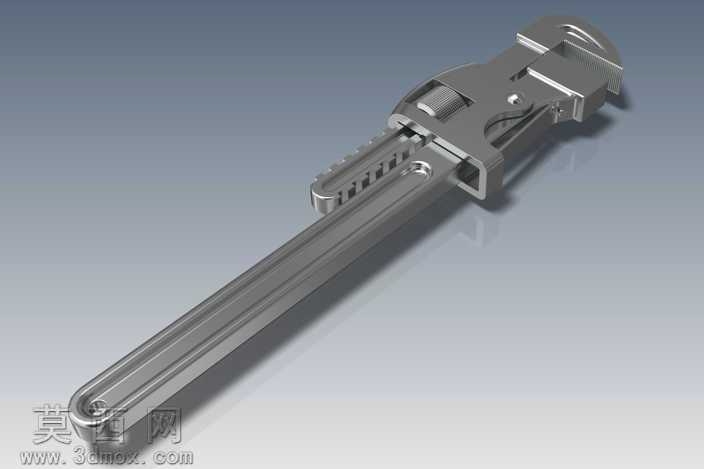

本作品为可调式活动扳手的三维参数化建模成果，建模过程中严格遵循手动五金工具的工业设计规范，对扳手的每一处结构细节都做了精准还原。建模阶段先通过草图绘制勾勒出扳手整体轮廓，分别对固定钳口、活动钳口、调节蜗杆、手柄主体四大核心部件进行独立建模，再通过装配约束完成整体组装，确保各部件之间的运动配合关系符合真实活动扳手的工作逻辑，活动钳口可沿固定钳口的导轨槽顺畅滑动，调节蜗杆与钳口背部的齿条啮合精度控制在合理公差范围内，转动蜗杆时可实现钳口开合尺寸的无级调节，适配不同规格的螺母、螺栓拆装需求。材质渲染环节采用金属哑光镀铬工艺的材质表现，为模型赋予高反光度的金属质感，同时在手柄、钳口等受力部位做了细微的纹理处理，既还原了真实五金工具的表面处理工艺，也通过光影效果突出了各部件的结构层次，渲染时采用柔和的工业产品布光方案，多角度展现扳手的结构线条与金属质感，避免过度反光造成的结构细节丢失。结构设计上充分考虑了手动工具的力学性能，手柄部分采用符合人体工学的长条形流线设计，末端做了圆弧过渡处理，可有效分散使用时的手部压力，钳口部位做了加厚处理并设计有防滑齿纹，加持工件时可增大摩擦力避免打滑，调节蜗杆部位做了限位结构设计，防止活动钳口调节超程脱落，整体结构在保证强度的前提下尽可能优化了重量分布，兼顾实用性与操作便捷性。设计过程中参考了通用活动扳手的行业标准尺寸，对各部件的壁厚、受力截面都做了合理化调整，既保证模型可直接用于产品演示、结构教学，也可作为后续五金工具优化设计的基础参考模型，完整还原了传统手动五金工具的结构逻辑与工业设计美感。
