带螺旋桨结构外转子直流动力装置

　　这款带螺旋桨的外转子式直流动力装置，核心适配小型低空飞行器、微型涵道推进设备、桌面级风冷散热模组这类需要紧凑动力输出的场景，日常选型时经常会碰到安装空间局促、输出扭矩与转速平衡难的问题，这款结构的设计刚好针对性解决了这类痛点。从实际用途来看，它不需要额外加装减速传动结构，转子直接与负载端的螺旋桨或风叶连接，省去了传动环节的能量损耗，在小功率推进场景里能把电能转换效率提升不少，尤其是在多旋翼小型无人机、固定翼航模的动力匹配中，这种直驱结构能大幅降低整机重量，减少传动件带来的振动干扰，提升飞行姿态的稳定性。

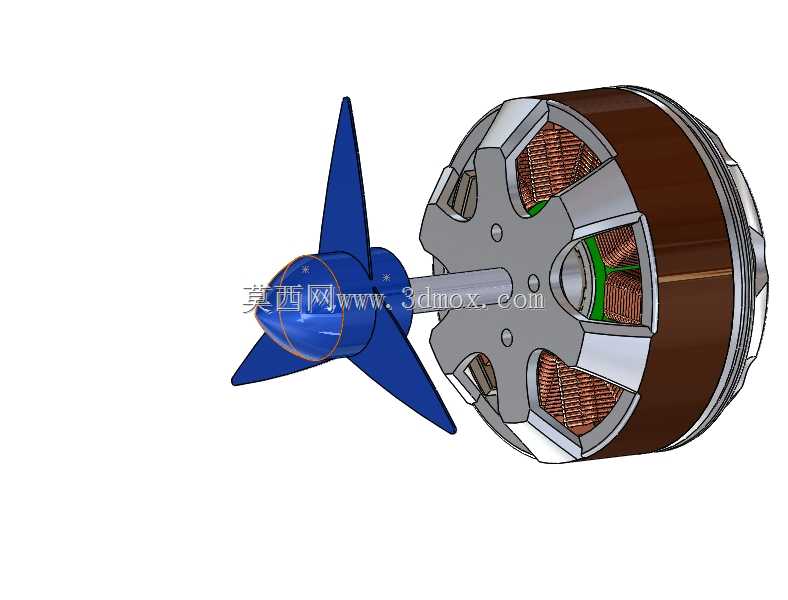

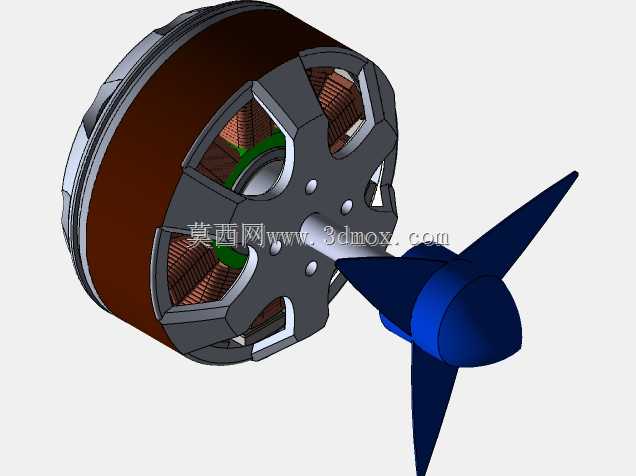

　　从功能特性上拆解，外转子的结构设计让定子绕组完全包裹在转子壳体内部，运转时转子外壳随输出轴同步旋转，自带的壳体结构可以直接作为螺旋桨的安装基座，不需要额外设计连接法兰，绕组产生的热量可以通过金属材质的转子壳体直接向外散发，相比同功率的内转子直流电机，散热面积提升了近40%，长时间满负载运转时绕组温升更慢，能持续维持稳定的扭矩输出。端部集成的三叶螺旋桨采用了翼型截面设计，桨叶根部做了加厚过渡处理，和转子安装位的连接面做了定位止口，装配时不需要反复做动平衡校准，只要对准止口锁紧固定螺丝就能达到运转精度要求，高速旋转时不会出现偏心抖动的问题。

　　设计思路上完全围绕紧凑化直驱需求展开，定子部分的硅钢片叠压结构做了槽满率优化，绕组采用多股细漆包线并绕的方式，既降低了高速运转时的集肤效应损耗，也让定子的整体径向尺寸进一步压缩，转子磁钢采用表贴式安装，磁钢和转子外壳之间涂有导热结构胶，既可以固定磁钢防止高速运转时甩出，也能把磁钢产生的涡流热量快速传导到外壳上散出。出线端从定子中心的轴孔位置引出，接线时不会和旋转的转子部分产生干涉，外部走线可以沿着安装支架的内侧排布，避免螺旋桨旋转时打到线缆。

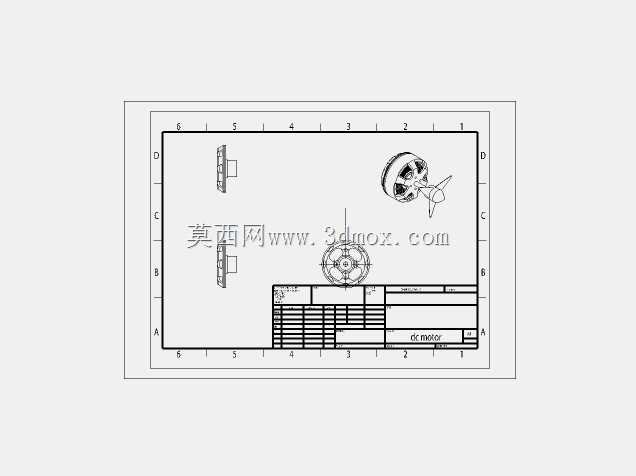

　　外形尺寸与安装边界方面，整体径向最大尺寸集中在转子外壳位置，轴向长度从定子安装端面到螺旋桨桨尖的距离控制得非常紧凑，安装基准面设在定子后端的端盖上，端盖上预留了四个均布的安装螺孔，孔位的中心圆直径适配常规的航模动力安装支架、小型设备的动力安装位，安装时只需要保证安装面的平面度公差在0.1mm以内，就能避免运转时产生附加的径向载荷。转子输出端的螺旋桨安装位做了防呆设计，桨叶的安装角度和旋转方向做了对应匹配，不会出现装反导致推力反向的问题，轴向的锁紧螺丝采用沉头设计，锁紧后不会突出桨毂表面，减少旋转时的空气阻力。实际装配时需要注意，定子安装端的轴向定位要预留0.2mm左右的间隙，避免转子运转时受热膨胀和定子端盖产生摩擦，出线位置要做好线缆固定，预留足够的弯折半径，防止长期振动导致线缆根部断线。

　　在不同的应用场景里，这款结构可以根据需求更换不同规格的螺旋桨，比如用于散热场景时可以更换大直径低转速的风叶，用于航行动力场景时可以更换小直径高螺距的竞速桨叶，定子本身的参数不需要做调整，只需要匹配对应的供电电压就能适配不同的负载需求，整体结构的通用化程度很高，不需要针对每个场景重新设计动力端结构，能大幅缩短相关设备的研发周期，减少结构件的开模成本。
