有限行程圆柱端面斜槽凸轮结构

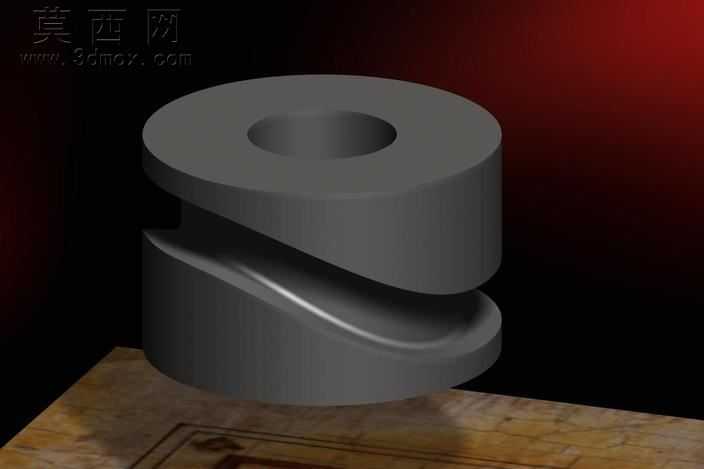

本作品为带螺旋斜槽的圆柱端面凸轮三维建模成果，建模过程依托参数化三维设计环境完成，首先以圆柱坐标系为基准构建基础回转基体，通过拉伸凸台命令生成上下两段同轴圆柱实体，两段圆柱间预留斜槽的成型空间。核心的斜槽曲面构建采用扫掠成型逻辑，先在圆柱坐标系下定义符合从动件运动规律的空间引导曲线，该曲线通过高阶多项式方程拟合生成，可精准匹配预设的有限行程从动件运动轨迹，确保凸轮转动过程中从动件的位移、速度参数完全符合设计预期。建模过程中对斜槽的侧壁做了等距偏移处理，预留出与凸轮滚子配合的合理间隙，同时对槽体的上下边缘做了微小圆角过渡，避免实际运行过程中出现应力集中与刚性磕碰。渲染阶段采用哑光金属材质赋予模型本体，模拟45号钢调质处理后的表面质感，基体表面添加细微的磨砂纹理还原真实机加工的表面效果，场景搭配木质工作台面与渐变暗红色背景，采用三点布光方案：主光从侧上方投射凸显斜槽的曲面起伏，补光弱化阴影死区，轮廓光勾勒圆柱基体的边缘轮廓，让整体结构的层次更加清晰。该凸轮属于沟槽式端面凸轮范畴，依靠槽体侧壁与从动滚子的啮合传递动力，相比盘形凸轮结构轴向布局更紧凑，可在较小的安装空间内实现从动件的往复直线运动，斜槽的曲线经过多轮参数校验，全程无曲率突变点，可保证从动件运行过程平稳无冲击，适合应用在自动化送料、轻载间歇传动的工况场景中，建模过程中所有特征均保留参数化关联，后续可根据实际安装需求调整圆柱外径、内孔直径、槽体深度与行程参数，快速衍生出适配不同工况的同类型凸轮模型。
