转盘式软管自动灌装封口一体化设备

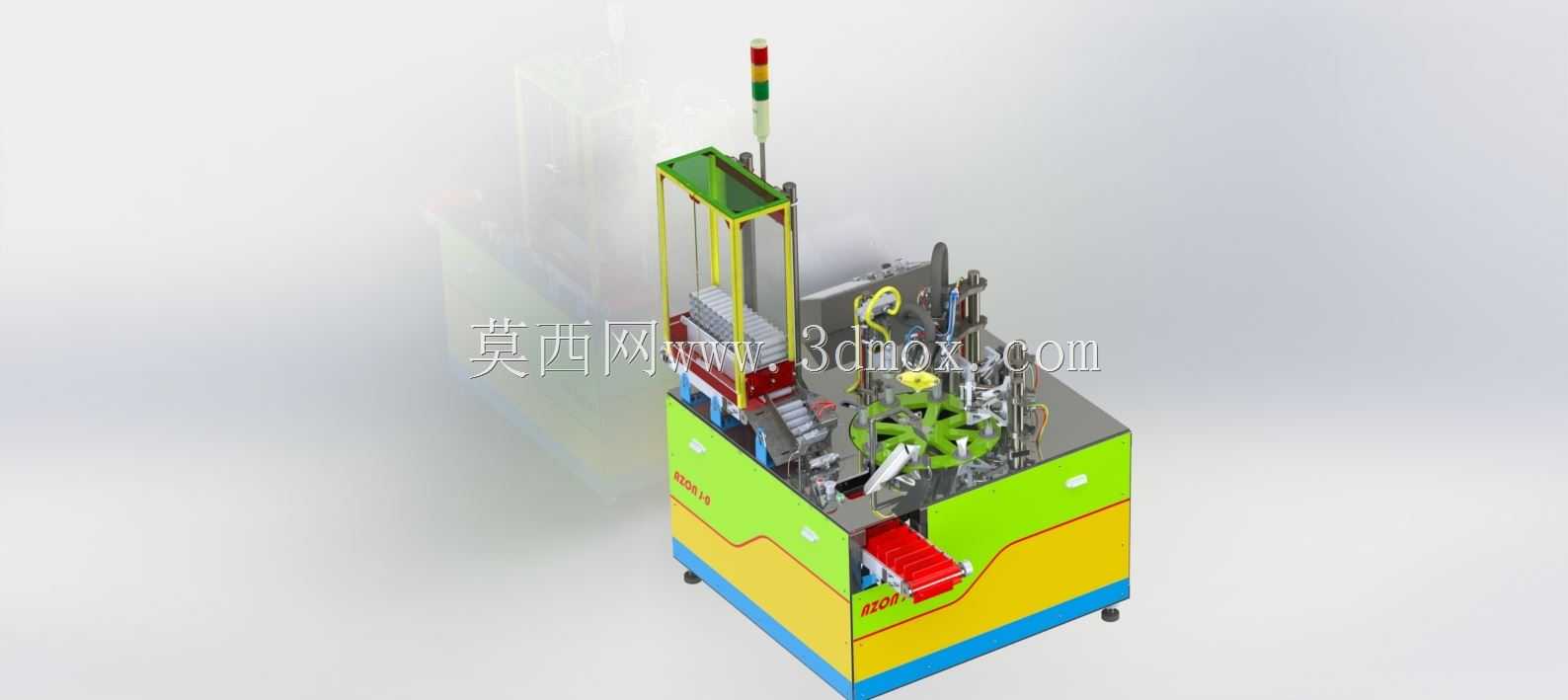

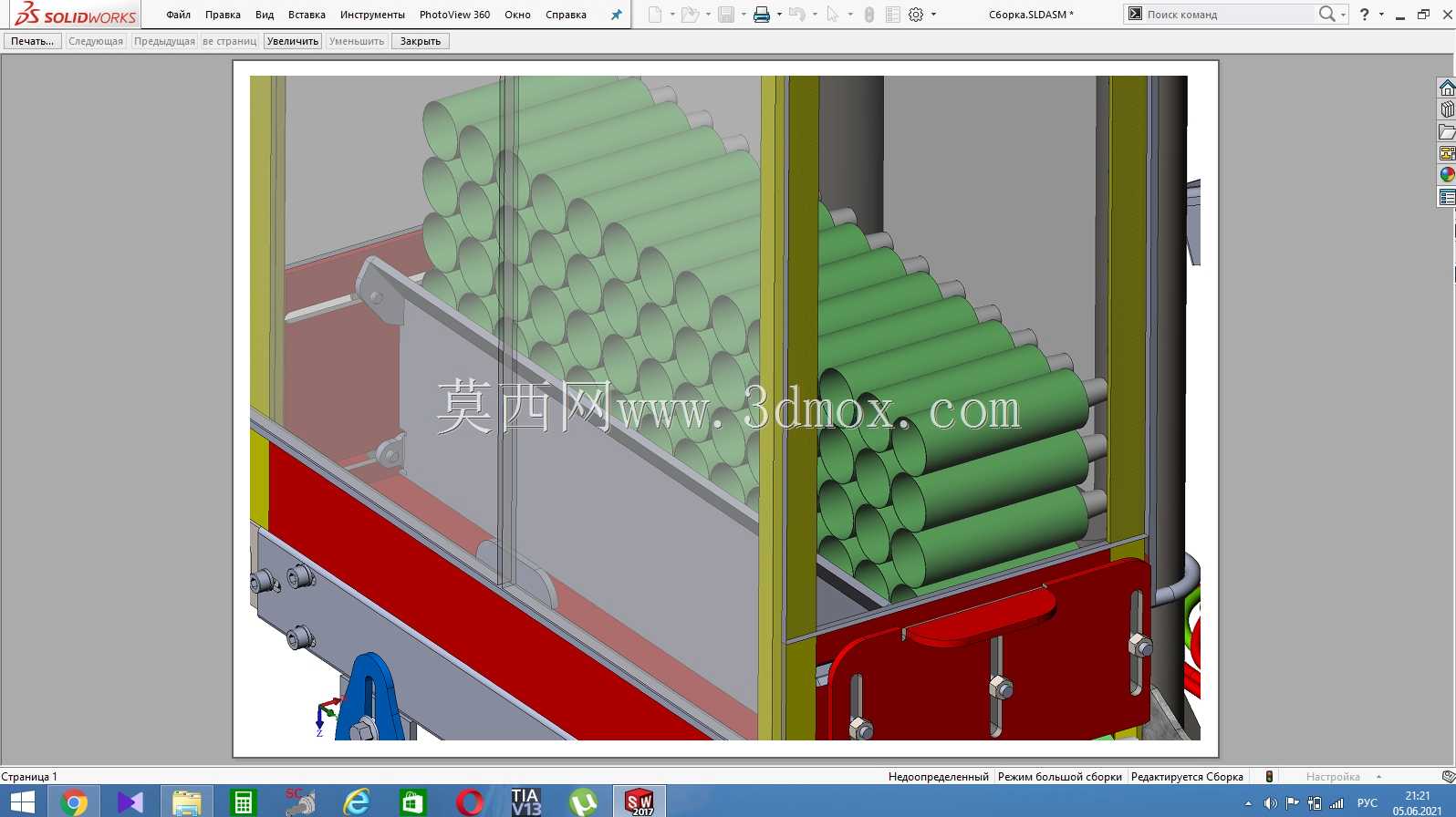

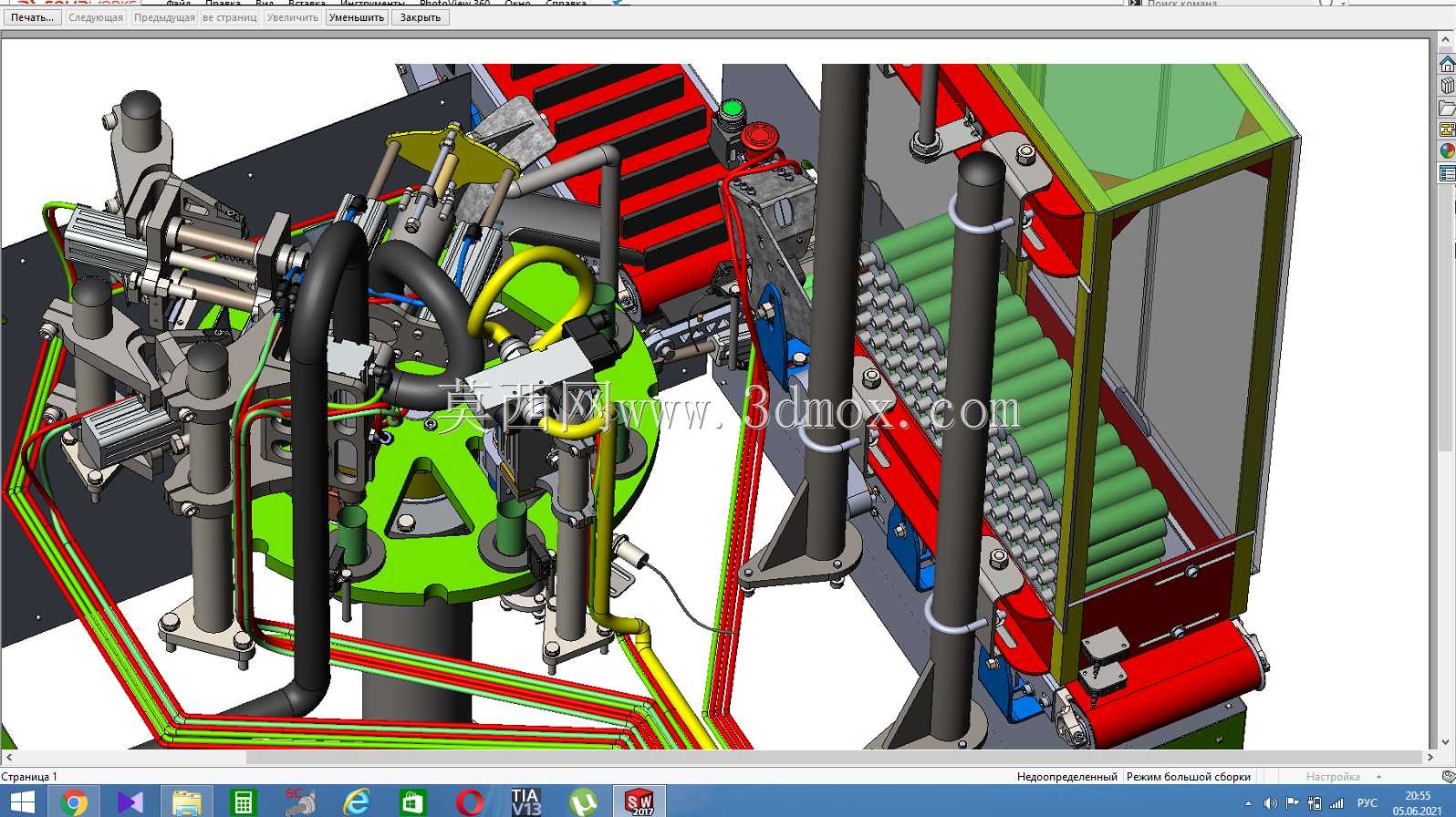

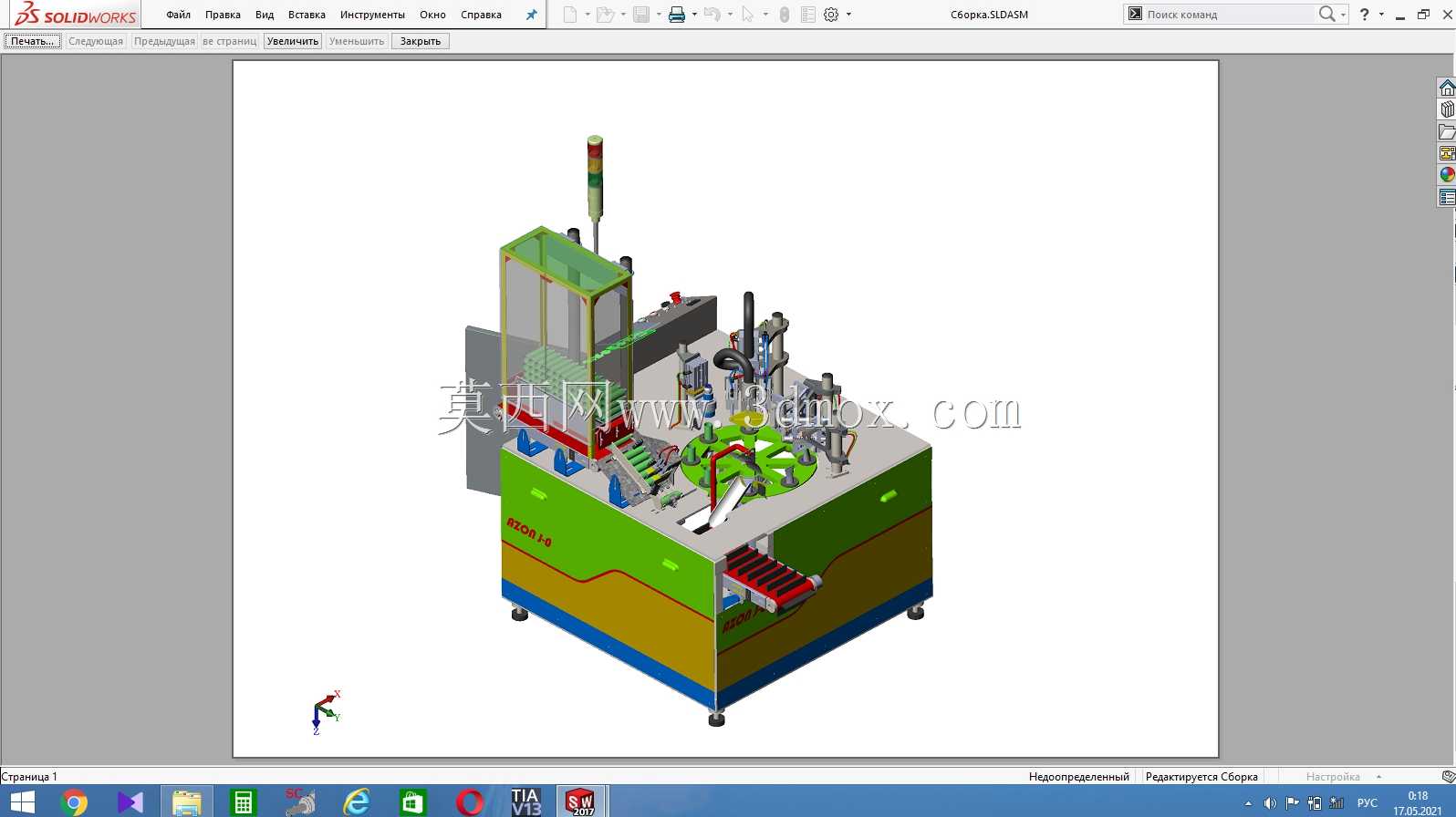

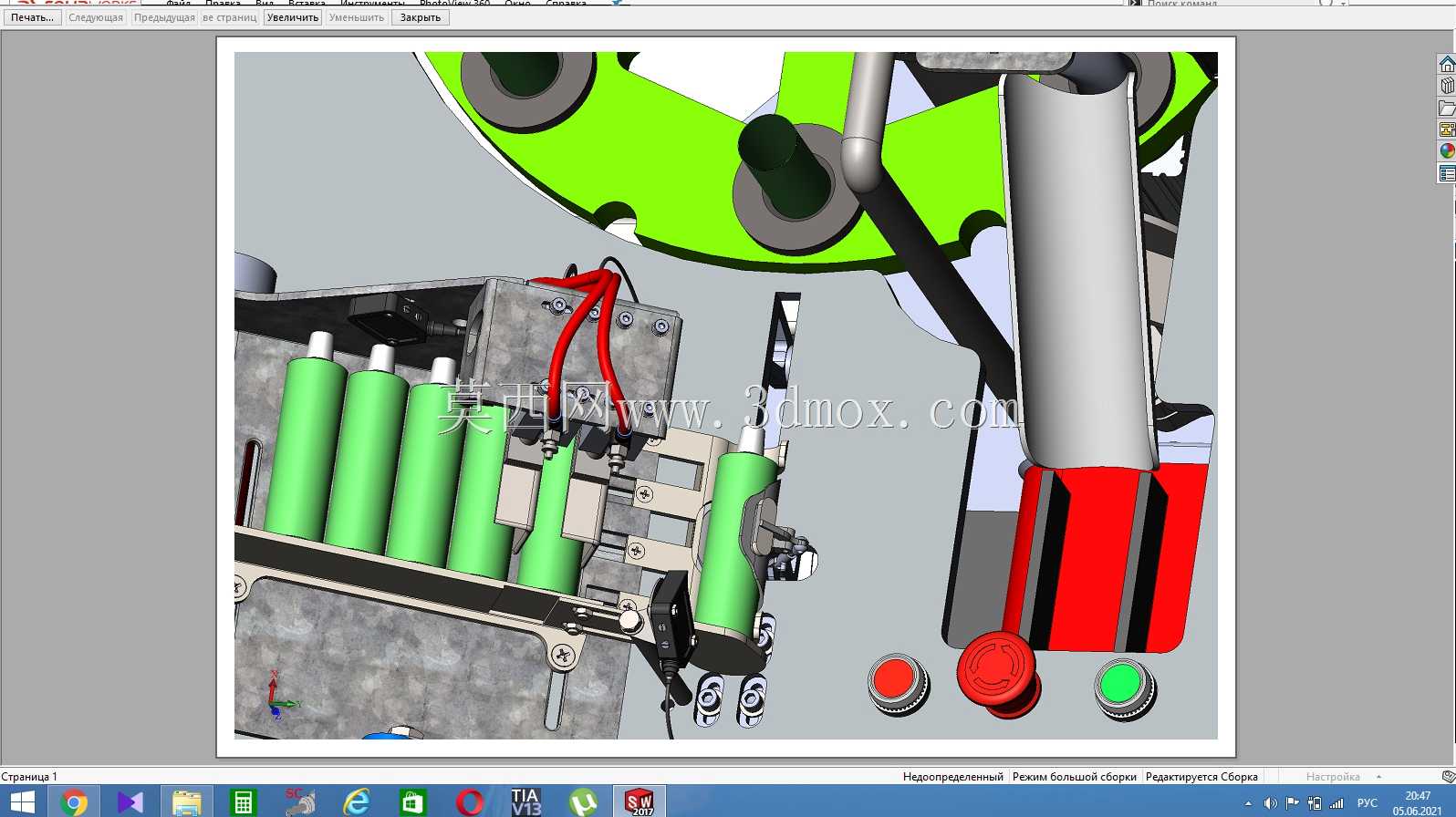

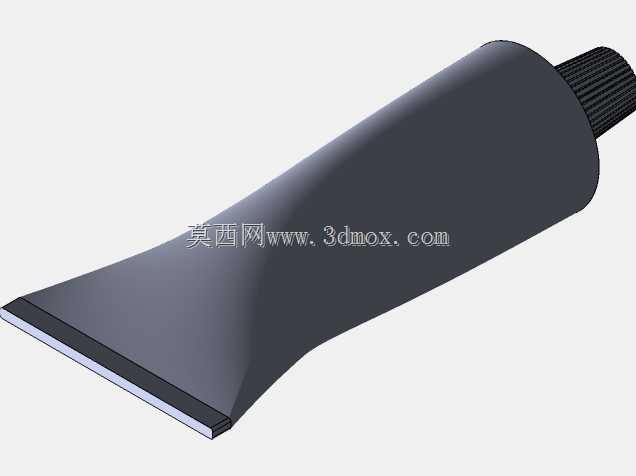

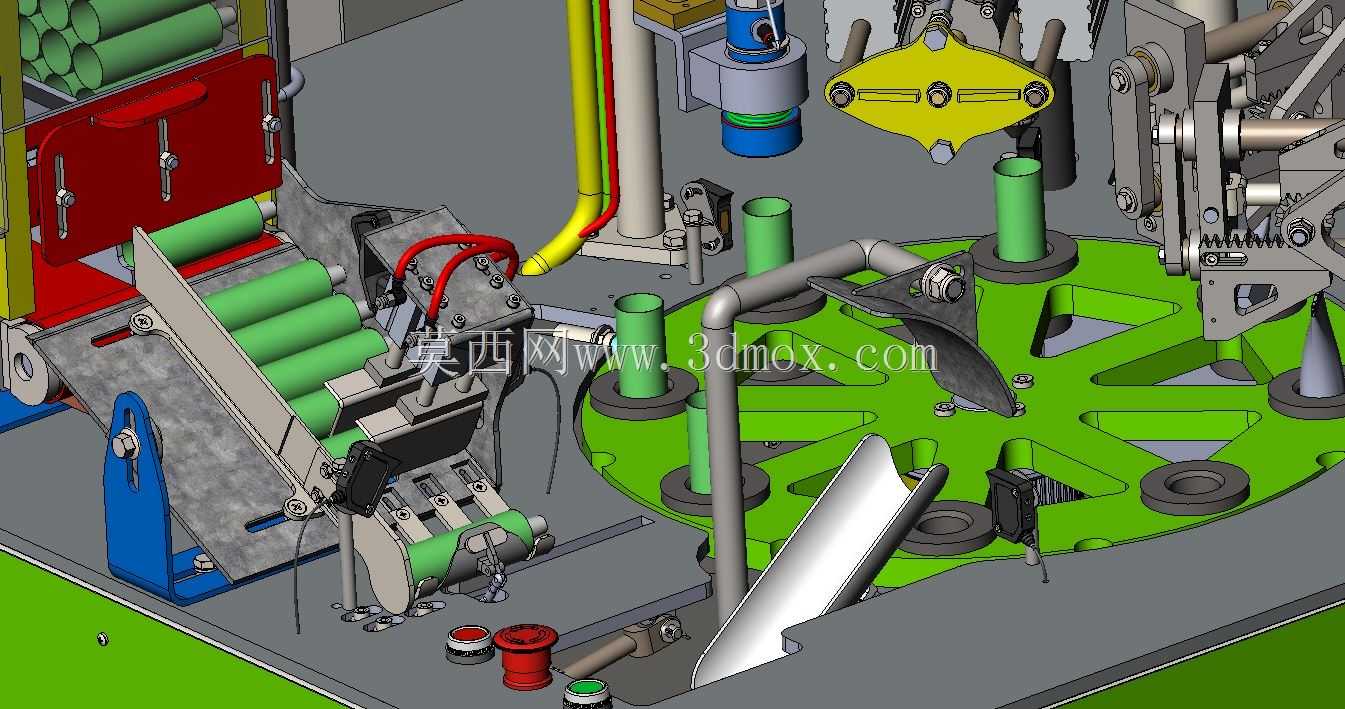

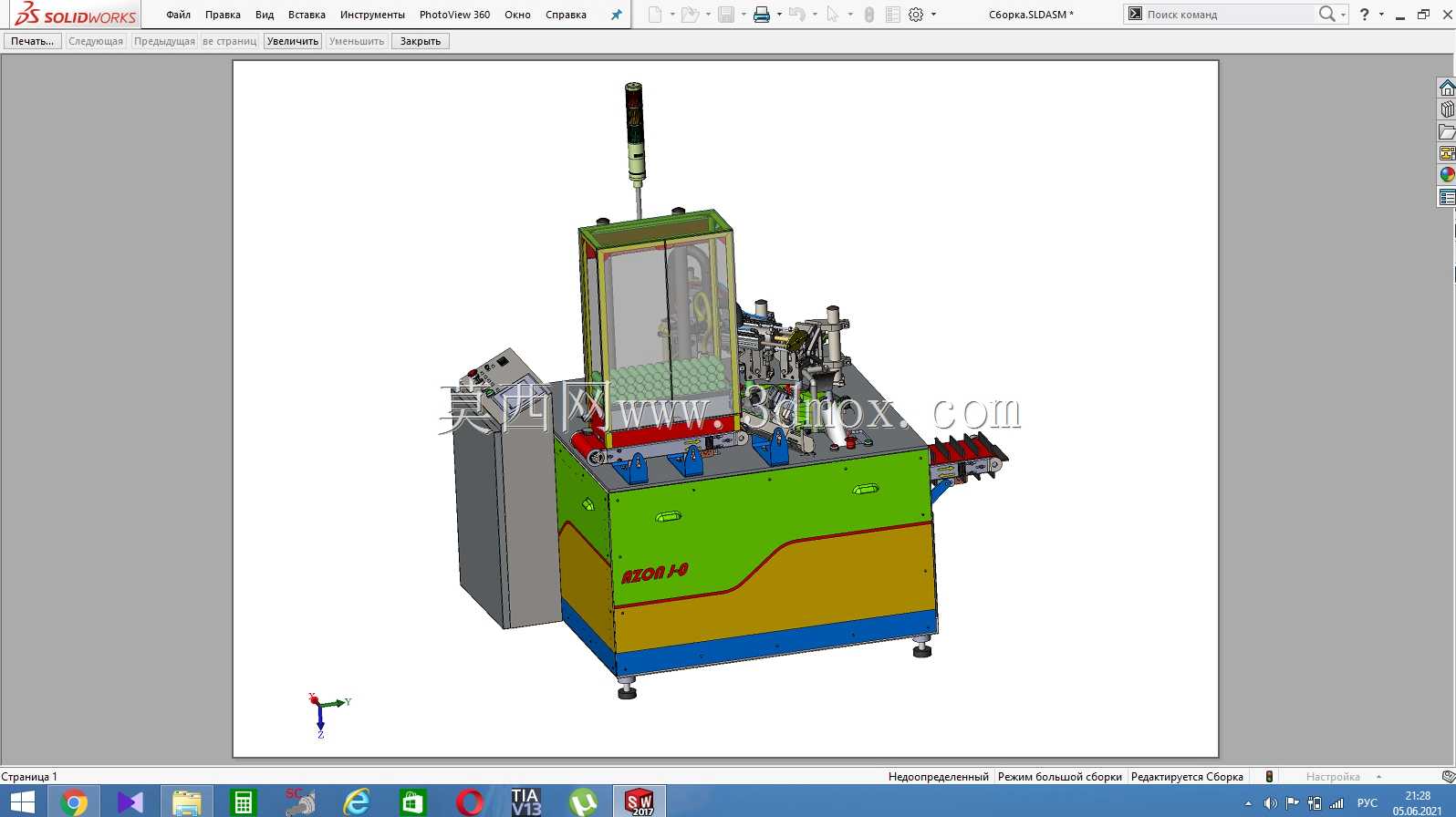

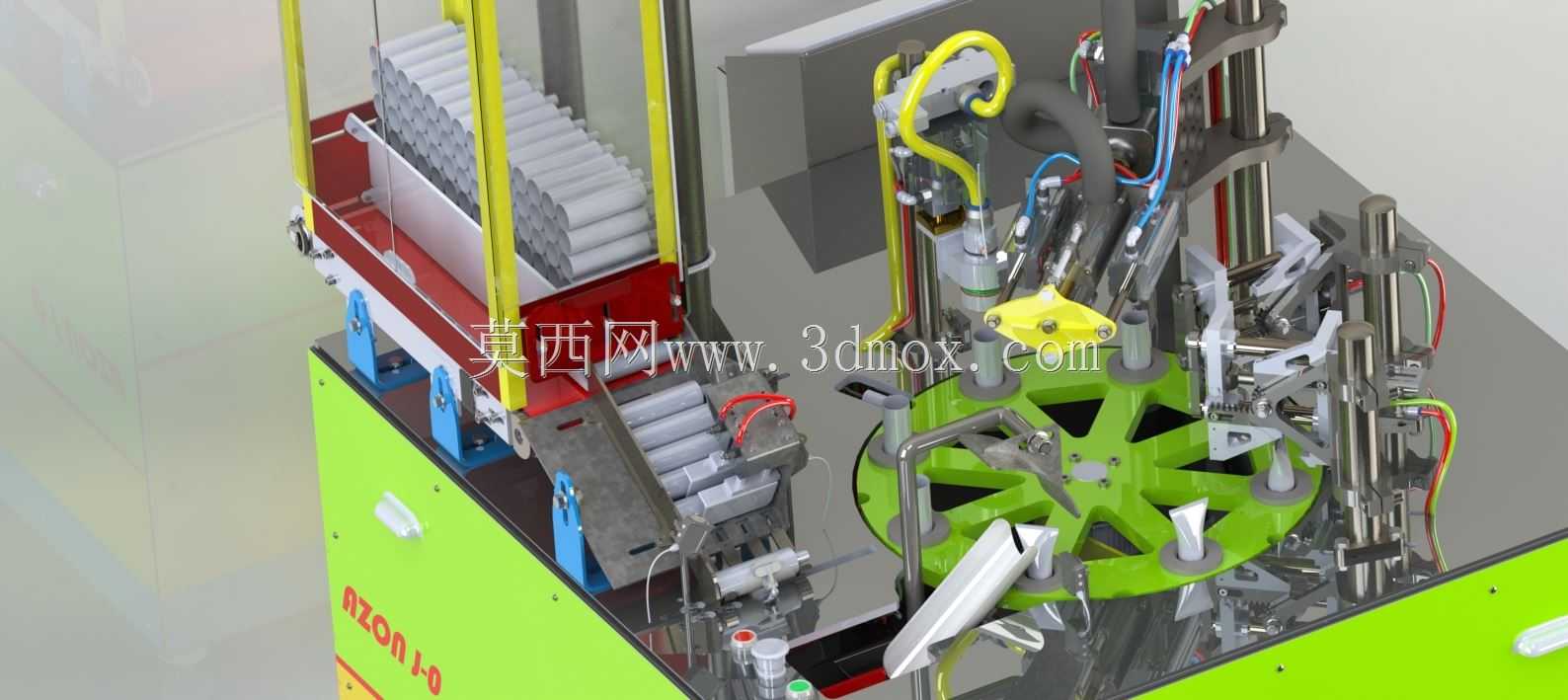

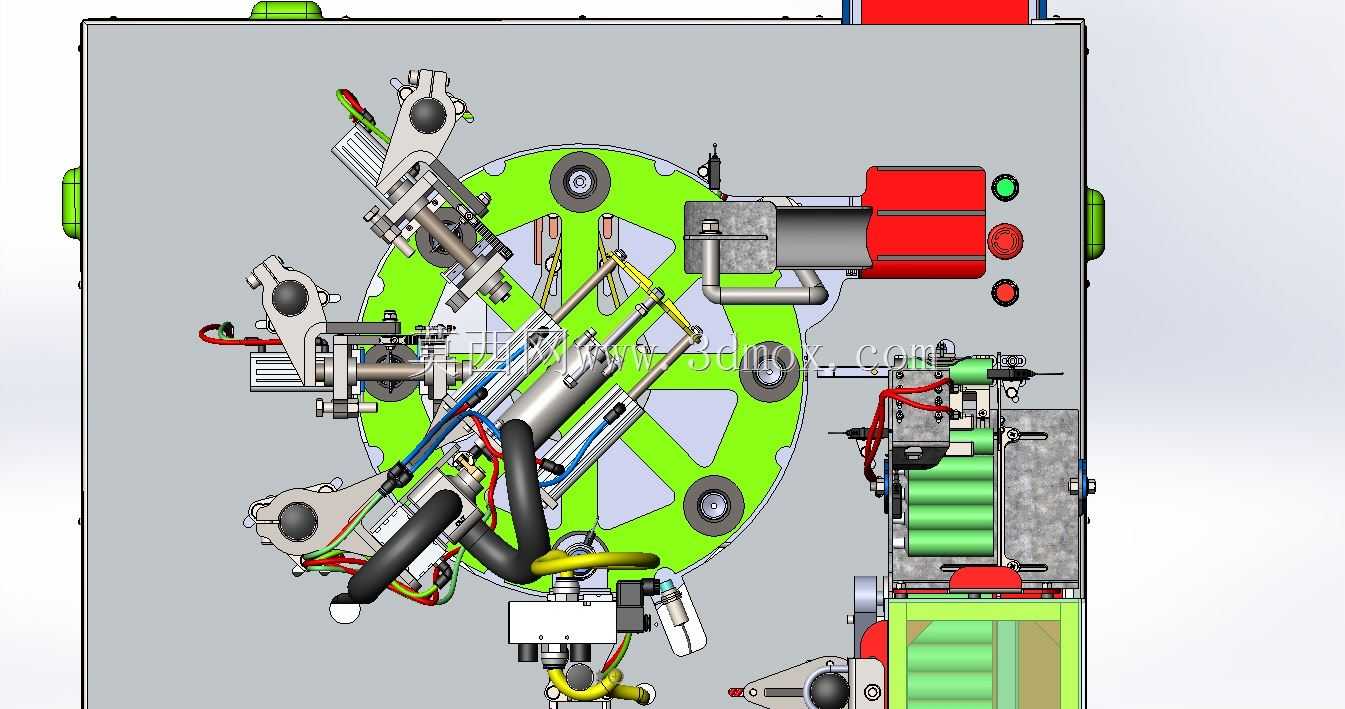

　　这款转盘式软管灌装封口设备，主要面向日化、医药、食品行业的软管类产品包装工序，常见于牙膏、药膏、护肤凝胶、酱料类软管产品的量产车间，适配铝塑复合管、全塑软管等多种常用管装包材，可单机部署在中小批量包装线，也可对接上游软管上料机构、下游装盒设备组成完整无人化包装产线。设备核心采用多工位转盘布局，转盘周向均匀分布多个管座工位，工位随转盘做间歇式分度转动，依次完成空管上料、定位校正、定量灌装、余料吹扫、管尾加热、封尾压合、切边整形、成品出料的全流程工序，各工位并行作业，相比直线式布局能大幅压缩设备占地长度，工位间的动作衔接无空程浪费，单台设备的稳定产能可适配每分钟数十支的中速包装需求。从结构设计逻辑来看，转盘分度采用凸轮分割器驱动，

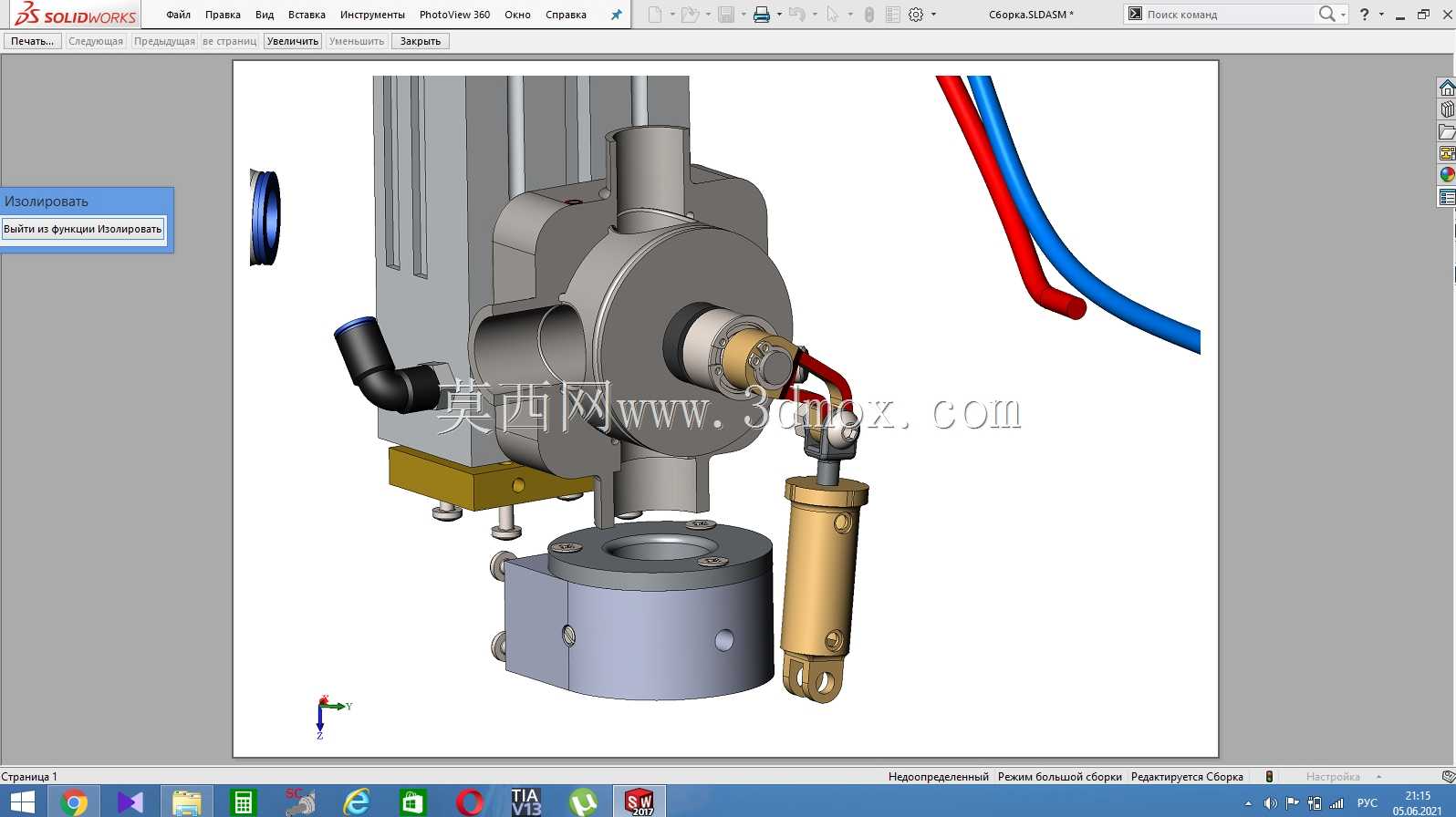

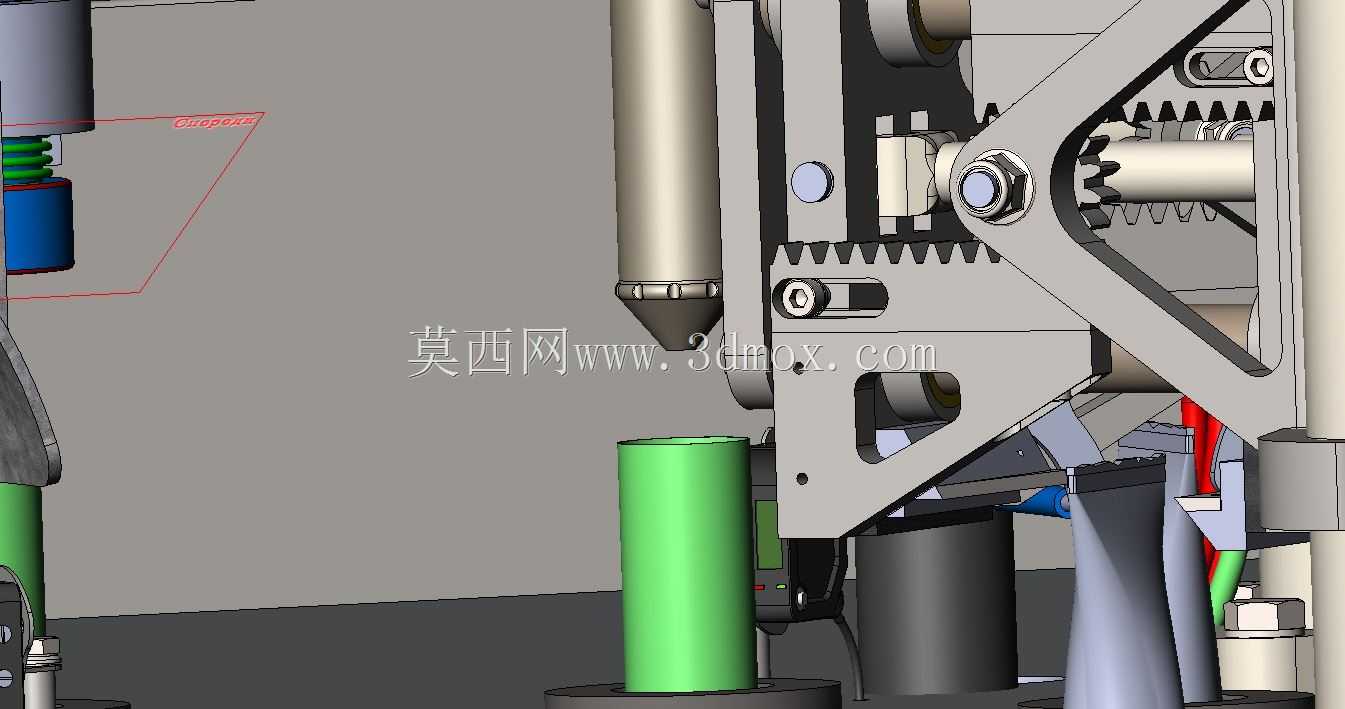

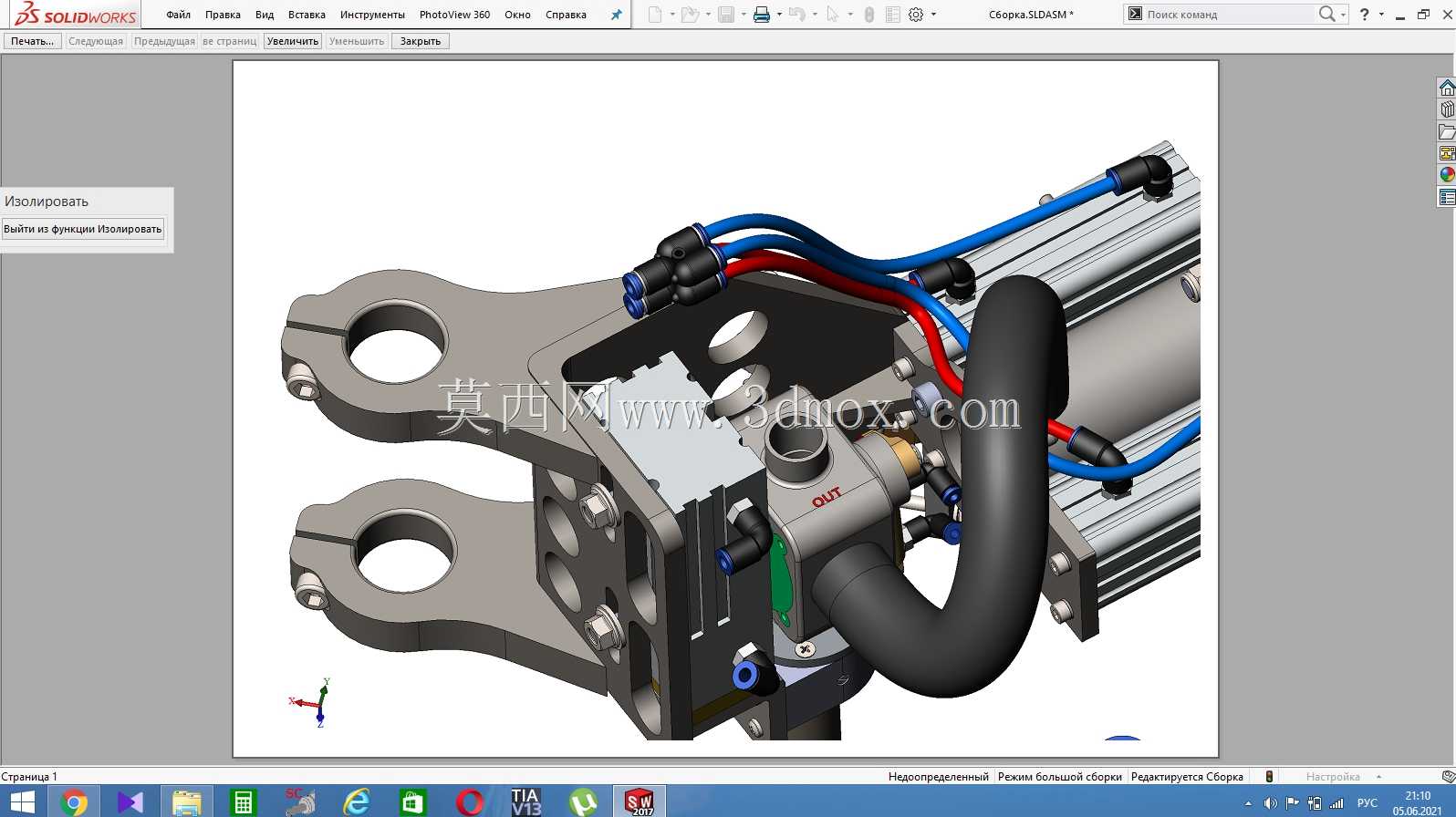

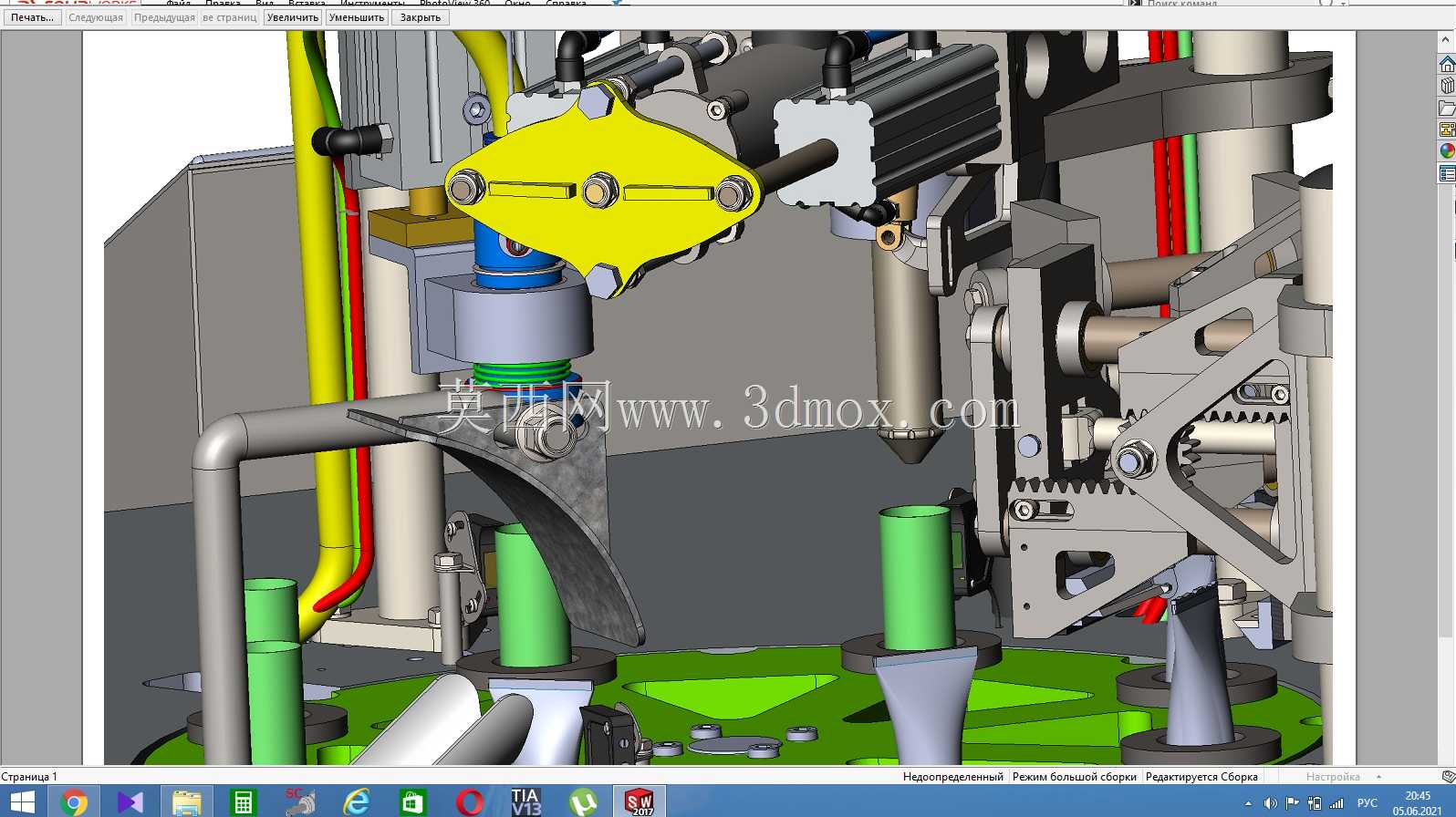

　　相比普通间歇传动机构，定位重复精度更高，转盘转动到位后无累计间隙，能保证各工位执行机构与管座的同轴度偏差控制在0.1mm以内，避免灌装头插偏蹭料、封尾错位的常见问题。灌装单元采用活塞式定量结构，灌装行程可通过调节曲柄偏心距实现无级调整，适配不同容量规格的软管灌装需求，灌装头配有防滴漏出料嘴，灌装完成后回吸通道瞬时产生负压，避免管口余料垂滴污染管尾封合区域，影响封合密封性。封尾单元针对不同管材匹配对应的加热结构，复合管采用内热式加热块接触管尾内壁，全塑管可搭配热风辅助加热，保证管尾受热均匀，压合工位采用带齿纹的封合模具，压合后管尾形成规整的压痕，同时可根据需求在封合位置压印生产日期、批号等标识，切边工位同步切除封尾多余的料边，

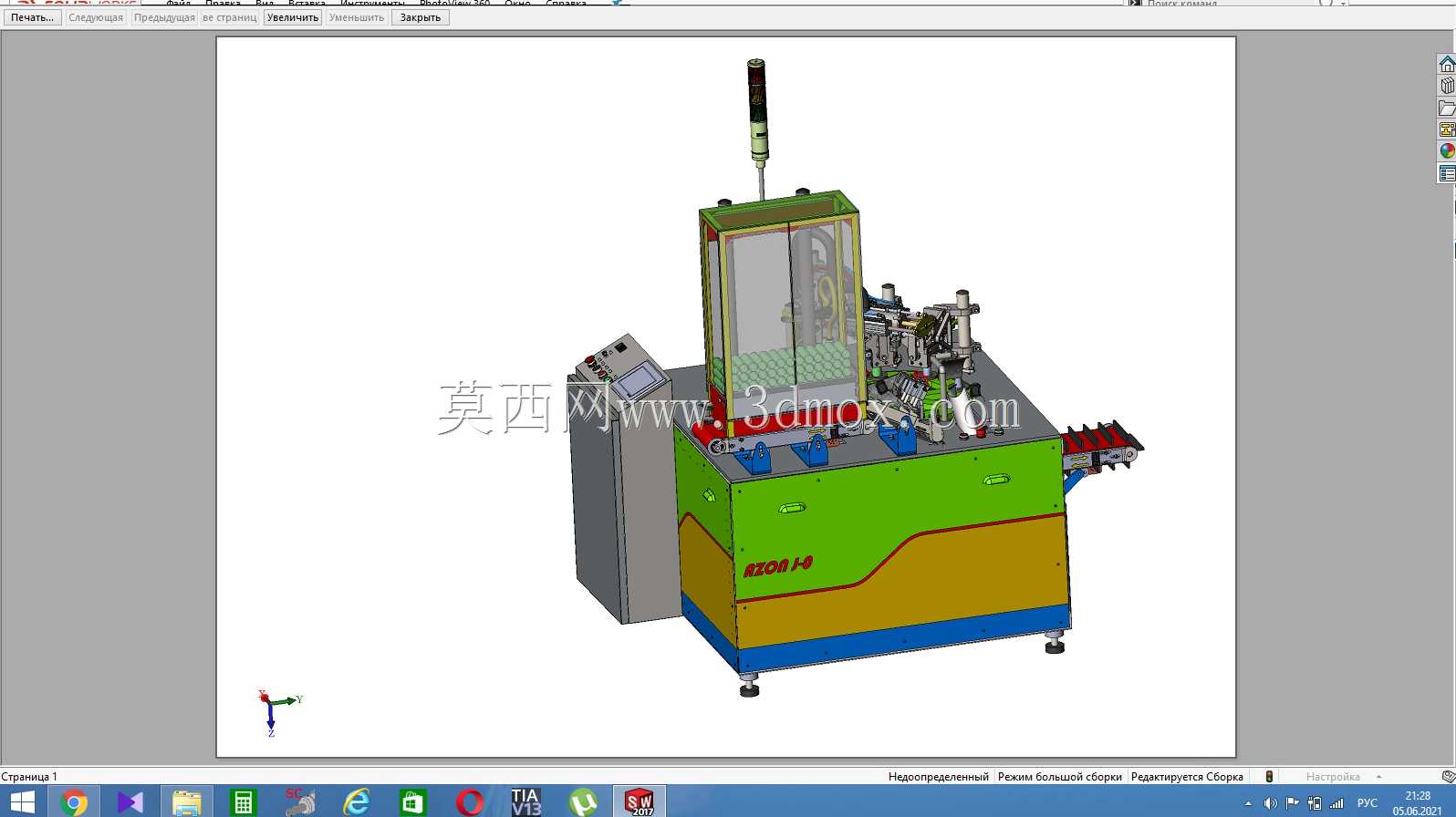

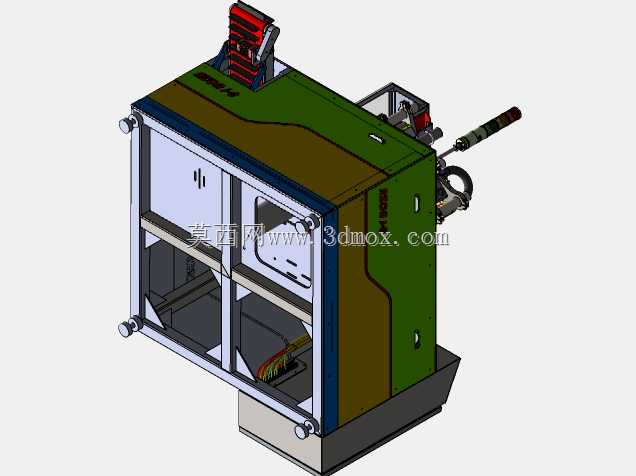

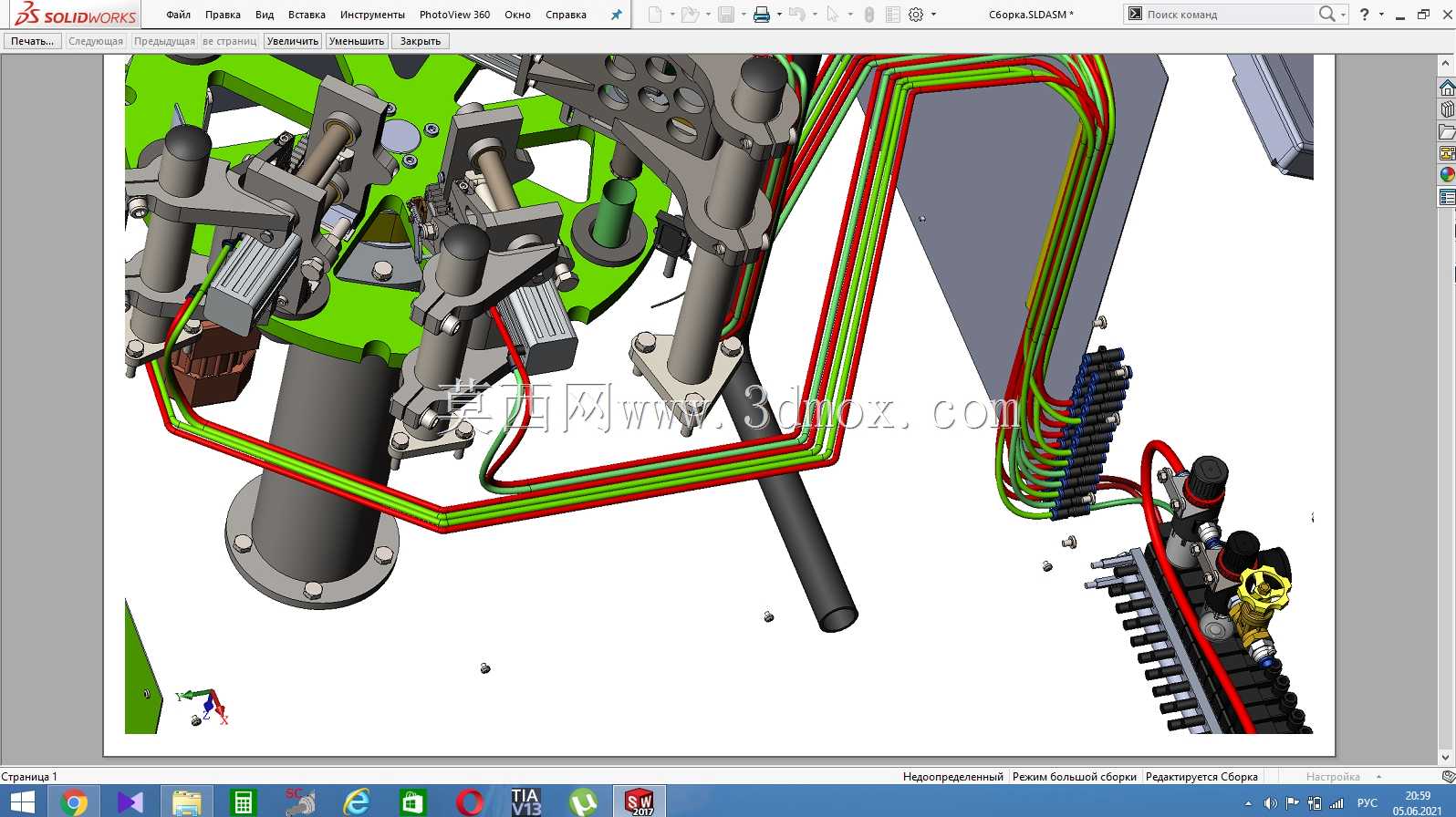

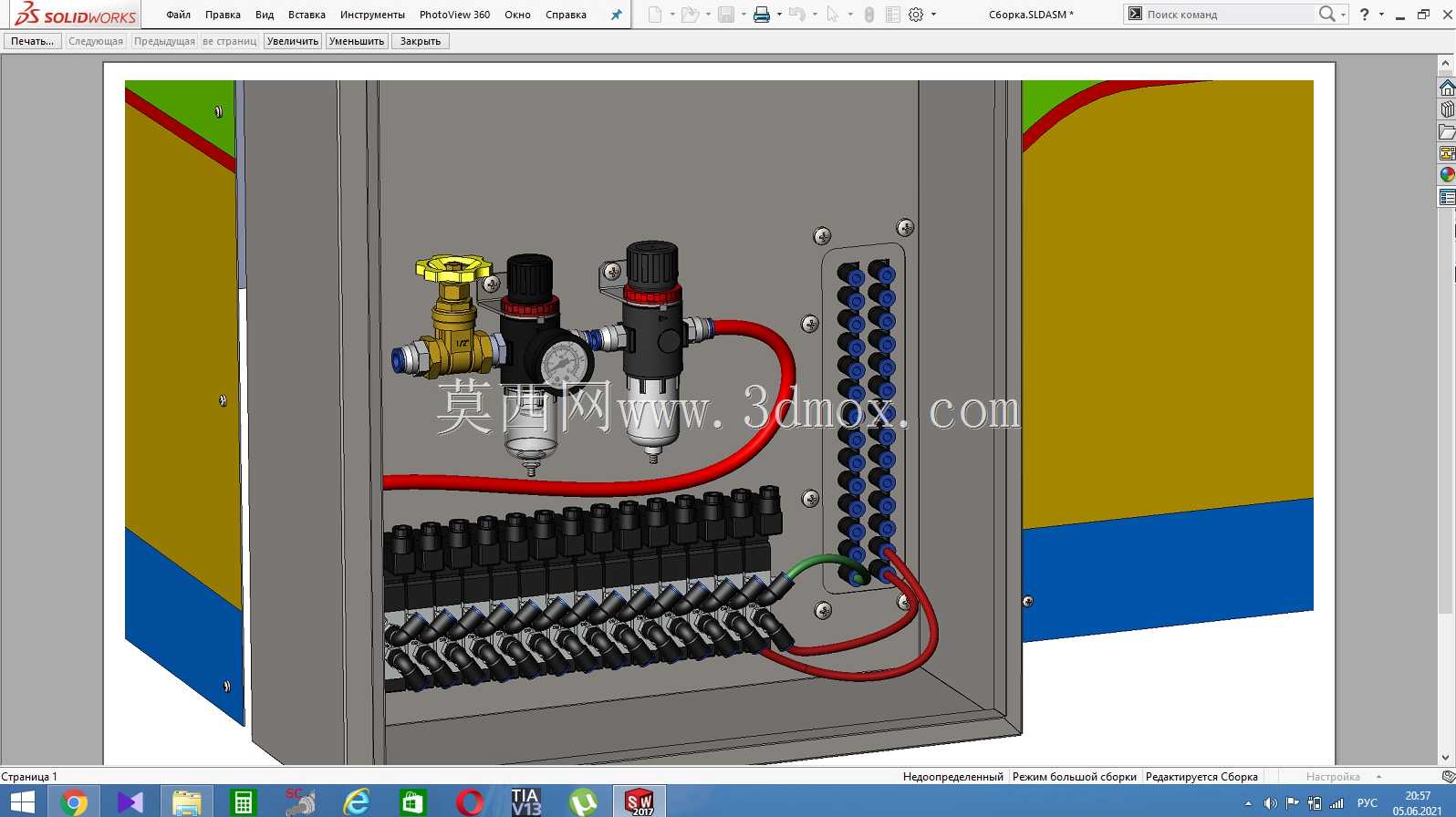

　　保证成品管尾外形整齐无毛刺。设备的安装边界设计充分考虑车间部署需求，整体机架采用方管焊接框架，外封钣金采用快拆式结构，日常维护时无需拆卸整体框架即可接触内部传动、气路元件，设备底部配有可调脚杯，可适应车间地面不平整的安装场景，调整水平后设备运行无明显晃动，外接气源接口、电源接口均布置在设备侧方下部，对接车间管线时无需额外改造走线槽。气路系统采用集中阀岛布置，所有气动执行元件的气管统一归集到阀岛输出端，减少管路弯折与冗余长度，降低气路泄漏的排查难度，各工位的动作触发均通过位置传感器检测转盘到位信号后启动，出现缺管、无管时灌装工位自动停止出料，避免物料浪费污染设备内部。在实际产线适配中，该设备可兼容直径10-50mm、

　　管长50-200mm范围内的标准软管，更换对应规格的管座、灌装头、封尾模具即可快速切换生产规格，换型调整时间可控制在半小时以内，适配多品种小批量的柔性生产需求。设备的操作面板布置在机身侧方的人机易操作高度，可直接设置灌装量、加热温度、转盘分度间隔、各工位动作延时等参数，运行过程中出现气压不足、加热超温、工位卡滞时会自动停机并触发提示，避免设备故障扩大或产生批量不合格品。从结构建模的细节来看，所有运动部件均做了干涉检查，转盘转动过程中各工位的摆臂、管路不会与相邻工位元件产生剐蹭，气管、线缆均采用拖链收纳，随部件运动时无拉扯、缠绕风险，设备的外露运动部件均配有透明亚克力防护门，防护门配有安全检测开关，门体打开时设备自动停止运行，符合车间生产的安全规范。
